Cách đo khoảng cách lỗ bánh xe

Xác định đúng đại lượng cần đo theo tâm lỗ

Khi nói đến khoảng cách lỗ bánh xe, cần phân biệt khoảng cách giữa hai tâm lỗ với đường kính vòng lỗ PCD. Hai đại lượng này chỉ bằng nhau khi hai lỗ được chọn nằm đối diện nhau qua tâm bánh xe.

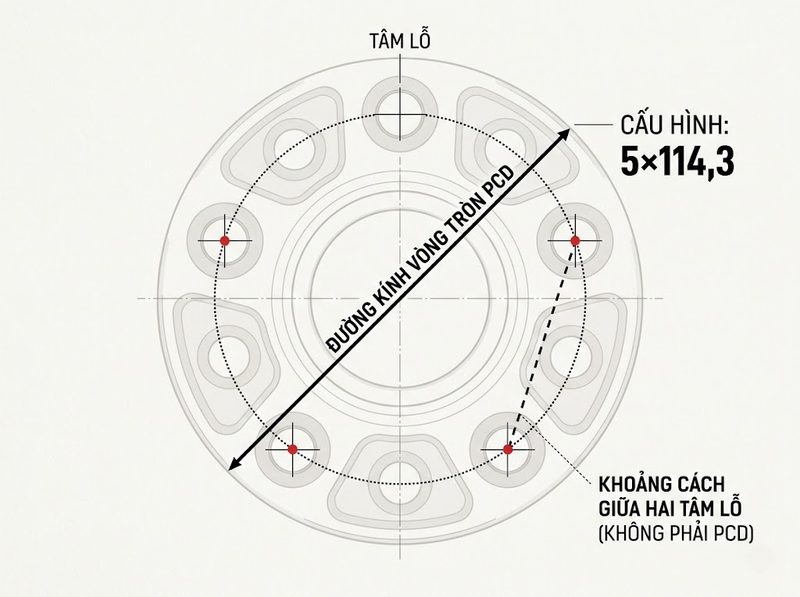

Ví dụ, ký hiệu 5×114,3 có nghĩa là bánh xe có 5 lỗ bắt vít và tâm của 5 lỗ cùng nằm trên một vòng tròn đường kính 114,3 mm. Con số 114,3 mm không phải khoảng cách tâm của hai lỗ liền kề.

Mốc đo đúng là tâm hình học hoặc trục của từng lỗ bắt vít. Mép ngoài của lỗ, mép trong hoặc phần vát của vị trí đặt bulông không phải mốc tâm. Nếu lấy các mép này làm chuẩn mà không hiệu chỉnh theo đường kính lỗ, kết quả thu được không còn là khoảng cách tâm lỗ.

Về hình học, các tâm lỗ phân bố đều trên cùng một đường tròn. Chính đặc điểm này quyết định cách đo: khi có hai lỗ đối diện, đường nối hai tâm lỗ chính là đường kính PCD; khi không có lỗ đối diện, khoảng cách giữa hai tâm chỉ là một dây cung của đường tròn và phải được quy đổi.

Cách đo bánh xe có 4, 6 hoặc 8 lỗ

Với bánh xe có số lỗ chẵn như 4, 6 hoặc 8 lỗ, cách xác định PCD đơn giản nhất là chọn hai lỗ nằm đối diện nhau.

1. Đếm chính xác số lỗ bắt vít trên bánh xe

2. Chọn một lỗ và xác định lỗ nằm thẳng đối diện qua tâm bánh xe

3. Xác định tâm của cả hai lỗ

4. Đo từ tâm lỗ thứ nhất đến tâm lỗ đối diện

Kết quả đo chính là đường kính vòng lỗ PCD. Nguyên nhân là hai tâm lỗ đối diện nằm ở hai đầu của một đường kính trên vòng tròn PCD.

Chẳng hạn, nếu khoảng cách từ tâm một lỗ đến tâm lỗ đối diện đo được 100 mm, cấu hình PCD tương ứng là 100 mm. Nếu bánh xe có 4 lỗ, cách ghi thông số sẽ là 4×100.

Không nên đo từ mép ngoài lỗ thứ nhất đến mép ngoài lỗ thứ hai rồi coi đó là khoảng cách tâm. Hai cách đo chỉ có thể cho cùng một trị số trong những điều kiện hình học đặc biệt; cách chắc chắn nhất vẫn là xác định trực tiếp hai tâm lỗ.

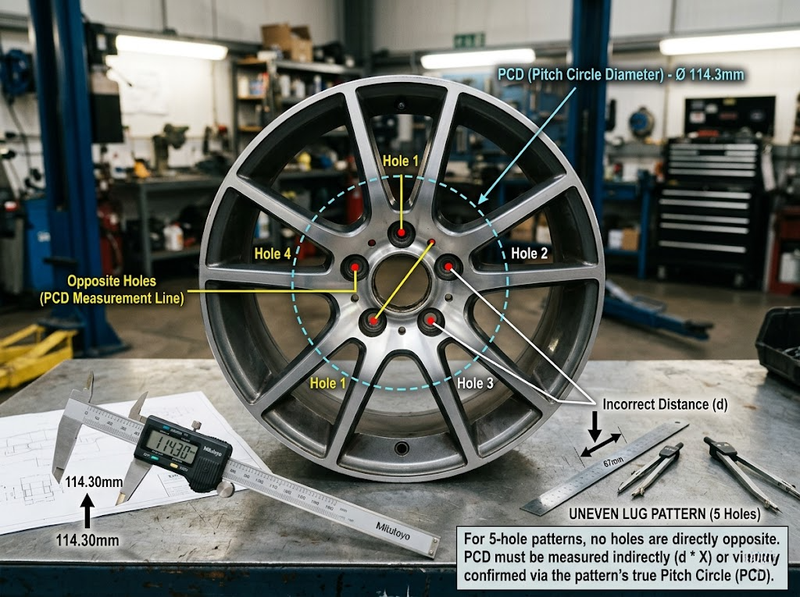

Cách đo bánh xe 5 lỗ khi không có hai lỗ đối diện

Bánh xe 5 lỗ là trường hợp dễ gây nhầm nhất. Do 5 lỗ được chia đều quanh một vòng tròn nên từ một lỗ bất kỳ không có lỗ nào nằm chính xác ở phía đối diện 180°. Vì vậy, khoảng cách tâm đến tâm của hai lỗ xa nhau nhất vẫn nhỏ hơn PCD.

Có thể xác định PCD chính xác từ khoảng cách tâm hai lỗ liền kề. Gọi:

· s là khoảng cách từ tâm một lỗ đến tâm lỗ liền kề

· D là đường kính PCD

Với 5 lỗ, góc ở tâm giữa hai lỗ liền kề bằng 72°. Theo quan hệ dây cung của đường tròn:

D = s / sin(36°)

Do sin(36°) xấp xỉ 0,5878:

D ≈ 1,7013 × s

Ví dụ, nếu khoảng cách giữa tâm hai lỗ liền kề đo được khoảng 67,2 mm:

D ≈ 67,2 × 1,7013 ≈ 114,3 mm

Kết quả tương ứng với PCD khoảng 5×114,3.

Nếu muốn đo trên một đoạn dài hơn để dễ xác định hơn, có thể chọn hai tâm lỗ cách xa nhau nhất trên bố trí 5 lỗ. Gọi khoảng cách này là f, khi đó:

D = f / sin(72°) ≈ 1,0515 × f

Với PCD 114,3 mm, khoảng cách tâm của hai lỗ xa nhau nhất sẽ vào khoảng 108,7 mm. Vì vậy, đo được khoảng 108,7 mm không có nghĩa PCD là 108,7 mm; đây chỉ là một dây cung của vòng lỗ.

Công thức tổng quát cũng có thể áp dụng nếu đo khoảng cách s giữa hai tâm lỗ liền kề trên một bánh xe có n lỗ phân bố đều:

PCD = s / sin(180° / n)

Công thức này giải thích vì sao cùng là phép đo tâm đến tâm nhưng kết quả giữa hai lỗ liền kề không thể được dùng trực tiếp làm PCD trong mọi cấu hình.

Cách hạn chế sai số khi đo tâm lỗ bắt vít

Sai số thường phát sinh không phải do công thức mà do xác định sai tâm lỗ. Nếu lỗ có phần vát hoặc miệng lỗ lớn, lấy mép vát làm mốc có thể làm kết quả lệch khỏi khoảng cách giữa hai trục lỗ thực tế.

Khi đo, nên xác định đường kính của từng lỗ theo hai phương và lấy giao điểm làm tâm. Thước cặp phù hợp khi có đủ không gian tiếp cận; với khoảng cách lớn hơn có thể đánh dấu tâm trước rồi mới dùng thước đo giữa hai dấu. Nên thực hiện phép đo trên nhiều cặp lỗ tương đương để kiểm tra tính nhất quán.

Không nên làm tròn kết quả quá sớm. Chẳng hạn, PCD 112 mm và 114,3 mm chỉ chênh nhau 2,3 mm trên đường kính vòng lỗ. Một phép đo không đúng tâm có thể khiến hai kích thước này bị nhầm lẫn.

Sau khi tính PCD, bước kiểm tra cuối cùng là đối chiếu với thông số kỹ thuật của mâm, moay-ơ hoặc tài liệu của nhà sản xuất. Nếu giá trị đo chỉ gần một kích thước danh nghĩa nhưng không khớp rõ ràng, nên đo lại thay vì tự làm tròn để ép kết quả về một thông số dự đoán.

Để đo đúng khoảng cách lỗ bánh xe, mốc cơ bản luôn là tâm của lỗ bắt vít. Với bánh xe có 4, 6 hoặc 8 lỗ, đo từ tâm một lỗ đến tâm lỗ đối diện sẽ cho trực tiếp PCD. Với bánh xe 5 lỗ hoặc cấu hình không có cặp lỗ đối diện, khoảng cách tâm đo được là một dây cung và cần quy đổi theo hình học của vòng lỗ. Xác định đúng tâm, đo lặp lại và đối chiếu thông số kỹ thuật giúp tránh nhầm giữa khoảng cách hai lỗ với PCD thực tế.
