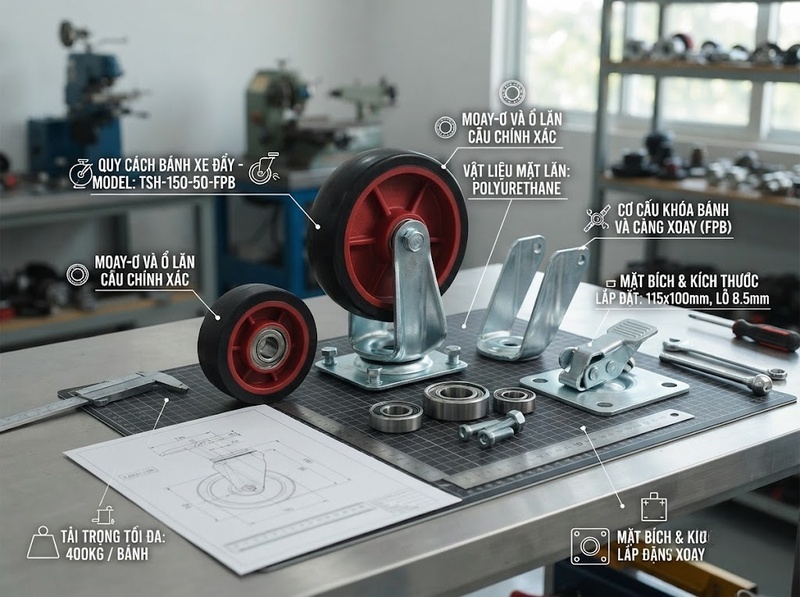

Quy cách bánh xe đẩy gồm những thông số nào?

Điểm dễ nhầm là chỉ nhìn vào ký hiệu như “bánh 100 mm, tải 150 kg” rồi xem đó là toàn bộ quy cách. Hai bánh xe có cùng đường kính và cùng tải danh nghĩa vẫn có thể khác hoàn toàn về bề rộng, chiều cao lắp, bán kính xoay, loại bạc đạn, kích thước mặt bích hoặc vật liệu tiếp xúc sàn. Vì vậy, khi đối chiếu quy cách cần đọc cả kích thước – tải – cấu tạo – giao diện lắp – điều kiện vận hành.

Một bảng quy cách thực tế thường có các trường như:

Kích thước bánh xe quyết định hình học vận hành

Thông số đầu tiên thường xuất hiện trong catalog là đường kính bánh xe, ký hiệu phổ biến là D. Các cỡ 75, 100, 125, 150 hoặc 200 mm là những kích thước thường gặp trong nhiều dòng bánh xe đẩy, nhưng đây không phải một dãy kích thước bắt buộc cho mọi nhà sản xuất.

Đường kính ảnh hưởng trực tiếp đến khả năng bánh vượt qua khe, gờ và các điểm không bằng phẳng. Khi gặp một chướng ngại có cùng chiều cao, bánh có bán kính lớn tạo góc tiếp cận thuận lợi hơn và cần lực đẩy nhỏ hơn so với bánh nhỏ. Vì vậy, đường kính không chỉ là thông số để kiểm tra “bánh có vừa hay không”, mà còn liên quan đến lực khởi động và khả năng vận hành trên nền thực tế.

Đi cùng đường kính là bề rộng mặt bánh. Bề rộng lớn làm tăng diện tích tiếp xúc và có thể giúp phân bố tải trên nền tốt hơn, nhưng lực cản lăn và khả năng xoay tại chỗ còn phụ thuộc vật liệu, độ cứng, hình dạng mặt lăn và tải tác dụng. Không nên kết luận rằng bánh càng rộng thì càng nhẹ hoặc càng dễ xoay.

Với bánh xe có càng, cần đọc thêm:

· Chiều cao tổng thể từ mặt sàn đến mặt lắp

· Bán kính quay của cụm bánh xoay

· Độ lệch tâm giữa trục xoay của càng và tâm trục bánh

· Khoảng hở cần thiết để bánh quay đủ 360°

Hai mẫu cùng dùng bánh D100 mm có thể có chiều cao tổng thể và bán kính xoay khác nhau do cấu tạo càng khác nhau. Đây là lý do không nên dùng riêng đường kính bánh để xác định khả năng thay thế lẫn nhau.

Tải trọng phải được hiểu là tải trên từng bánh và trong điều kiện xác định

Khả năng chịu tải là thông số định lượng quan trọng nhất của bánh xe đẩy. Catalog thường công bố tải theo một bánh hoặc một cụm caster hoàn chỉnh. Tuy nhiên, tải danh nghĩa không đồng nghĩa với việc có thể cộng đơn giản tải của tất cả bánh rồi sử dụng sát giới hạn đó trong mọi trường hợp.

Với xe bốn bánh không có cơ cấu cân bằng tải, một cách tính thực hành thường dùng là giả định chỉ có ba bánh cùng chịu tải hiệu quả khi nền không hoàn toàn phẳng:

Tải yêu cầu trên mỗi bánh = (khối lượng xe tải hàng lớn nhất) / 3

Ví dụ, xe nặng 60 kg và chở tối đa 540 kg có tổng khối lượng 600 kg. Theo cách tính trên, mỗi bánh cần đáp ứng ít nhất 200 kg trước khi xét thêm hệ số cho va đập, tốc độ, nền xấu hoặc điều kiện vận hành đặc biệt.

Cách tính này phản ánh một vấn đề cơ học thực tế: khung xe và mặt sàn không tuyệt đối phẳng nên bốn bánh không phải lúc nào cũng chia tải bằng nhau. Với xe sáu bánh, hệ thống treo cân bằng hoặc kết cấu chuyên dụng, quy tắc phân tải có thể khác và phải theo thiết kế của hệ thống.

Khi đọc tải trọng, cũng cần phân biệt điều kiện thử hoặc điều kiện công bố. Khả năng chịu tải có thể bị ảnh hưởng bởi tốc độ di chuyển, quãng đường vận hành liên tục, va đập, nhiệt độ, loại ổ lăn và trạng thái nền. Vì vậy, một trị số “200 kg/bánh” chỉ có ý nghĩa đầy đủ khi đi cùng điều kiện mà nhà sản xuất áp dụng cho trị số đó.

Vật liệu bánh và mặt lăn cho biết bánh tiếp xúc với nền như thế nào

Cùng một kích thước và tải trọng, cảm giác vận hành có thể rất khác nếu vật liệu mặt lăn thay đổi. Quy cách vì thế cần chỉ rõ vật liệu lớp lăn và, khi bánh có kết cấu nhiều thành phần, cả vật liệu lõi bánh.

Một số nhóm thường gặp gồm cao su, polyurethane (PU), polyamide/nylon, gang hoặc các cấu trúc lõi kim loại phủ vật liệu đàn hồi. Mỗi nhóm tạo sự cân bằng khác nhau giữa biến dạng, lực cản lăn, tiếng ồn, độ bền mài mòn và khả năng bảo vệ mặt sàn.

Với vật liệu đàn hồi, độ cứng là thông số quan trọng hơn một mô tả chung như “PU mềm” hay “cao su cứng”. Độ cứng có thể được công bố theo các thang Shore phù hợp với vật liệu. Khi so sánh, phải đọc cả trị số và thang đo; một con số độ cứng đứng riêng không đủ để đối chiếu hai vật liệu.

Cơ chế ở đây khá trực tiếp: mặt lăn mềm biến dạng nhiều hơn tại vùng tiếp xúc, nhờ đó hấp thụ rung và đi qua sai lệch bề mặt êm hơn, nhưng năng lượng mất do biến dạng có thể làm tăng lực cản lăn. Mặt lăn cứng biến dạng ít hơn nên thường lăn hiệu quả trên nền cứng và phẳng, đổi lại truyền rung và tải tập trung xuống nền nhiều hơn.

Do đó, vật liệu là một phần của quy cách kỹ thuật chứ không phải thuộc tính trang trí. Khi ứng dụng có nhiệt độ cao, dầu, dung môi, hóa chất, nền nhạy cảm hoặc yêu cầu chống tĩnh điện, cần dùng đúng dữ liệu tương thích của vật liệu thay vì suy luận chỉ từ tên “PU”, “cao su” hay “nylon”.

Moay-ơ, ổ lăn và trục quyết định cách bánh quay quanh trục của chính nó

Phần tâm bánh thường bị bỏ qua khi người mua chỉ đối chiếu đường kính ngoài. Thực tế, đường kính lỗ trục và chiều dài moay-ơ là hai kích thước cơ bản quyết định bánh rời có lắp được vào càng hiện có hay không.

Nếu lỗ trục nhỏ hơn bu-lông hoặc trục đang sử dụng, bánh không thể lắp. Nếu lớn hơn đáng kể, độ rơ tăng và cần giải pháp bạc lót phù hợp. Tương tự, moay-ơ quá dài không lọt vào khoảng trong của càng; quá ngắn có thể phải dùng spacer hoặc vòng đệm để định vị.

Quy cách cũng cần ghi loại liên kết quay, chẳng hạn:

· Lỗ trơn hoặc bạc trượt

· Bạc con lăn

· Ổ bi

· Cụm ổ lăn kín tùy thiết kế

Loại ổ lăn ảnh hưởng đến ma sát tại trục, khả năng chịu tải và yêu cầu bảo dưỡng. Tuy nhiên, không thể chỉ dựa vào tên “bạc đạn” để kết luận bánh chịu tải cao hơn. Tải của cụm bánh còn bị giới hạn bởi vật liệu bánh, trục, càng, mối liên kết và kết cấu ổ xoay.

Với bánh rời dùng để thay thế, ba trị số nên được kiểm tra cùng nhau là đường kính bánh × bề rộng bánh × đường kính lỗ trục, sau đó kiểm tra tiếp chiều dài moay-ơ. Đây là cách tránh tình huống bánh có đường kính đúng nhưng không thể lắp vào càng cũ.

Kết cấu cố định, xoay và phanh là một phần của quy cách caster

Khi nói đến bánh xe đẩy nguyên cụm, quy cách không dừng ở bánh lăn. Cần xác định cụm đó là càng cố định hay càng xoay.

Càng cố định giữ hướng bánh theo một trục và tạo khả năng chạy thẳng ổn định. Càng xoay có thêm ổ xoay theo phương thẳng đứng, nhờ đó cụm bánh tự đổi hướng khi xe chuyển hướng. Chính kết cấu này tạo ra các thông số bổ sung như độ lệch tâm, bán kính xoay và kích thước ổ xoay.

Ở bánh xoay, tâm bánh thường nằm lệch phía sau trục xoay một khoảng nhất định. Độ lệch đó tạo mô-men giúp bánh tự căn theo hướng chuyển động. Nếu khoảng lệch thay đổi, lực cần để bắt đầu đổi hướng và không gian quét của bánh cũng thay đổi. Vì thế, hai caster cùng D125 mm vẫn có thể cho đặc tính điều khiển khác nhau.

Nếu có phanh, quy cách phải nói rõ phanh đang khóa thành phần nào. Một cơ cấu có thể chỉ hãm bánh quay, trong khi loại khác có thể đồng thời hạn chế hoặc khóa chuyển động xoay của càng. “Có phanh” vì vậy chưa phải mô tả kỹ thuật đầy đủ.

Ngoài phanh, một số cụm còn có khóa hướng xoay để biến bánh xoay thành trạng thái chạy thẳng theo yêu cầu. Khi thay thế caster, phải kiểm tra các chức năng này vì chúng ảnh hưởng trực tiếp đến cách xe được điều khiển, dù kích thước bánh và tải trọng vẫn giống nhau.

Kiểu lắp phải được đối chiếu bằng kích thước, không chỉ bằng tên gọi

Phần cuối cùng quyết định caster có thể gắn lên xe hay không là giao diện lắp đặt. Các kiểu thường gặp gồm mặt bích, lỗ tâm, ty ren và ty trơn. Tên kiểu lắp chỉ cho biết nguyên lý; để xác nhận tương thích cần các kích thước cụ thể.

Lắp mặt bích

Với mặt bích, nên kiểm tra tối thiểu:

· Chiều dài và chiều rộng tấm đế

· Khoảng cách tâm các lỗ bắt bu-lông theo hai phương

· Đường kính hoặc kích thước lỗ

· Hình dạng bố trí lỗ

· Chiều cao tổng thể sau khi lắp

Hai tấm đế có kích thước ngoài gần bằng nhau nhưng khoảng cách tâm lỗ khác nhau vẫn không thể thay trực tiếp mà không sửa kết cấu xe.

Lắp ty ren

Quy cách ty ren cần có đường kính ren, bước ren và chiều dài phần ren sử dụng. Chỉ ghi “ty M12” chưa đủ trong trường hợp tồn tại nhiều bước ren hoặc yêu cầu chiều dài ăn ren cụ thể.

Lắp lỗ tâm hoặc ty trơn

Với lỗ tâm, cần đường kính bu-lông/lỗ và các kích thước bề mặt tiếp xúc liên quan. Với ty trơn, cần đường kính ty, chiều dài ty và kiểu giữ ty trong ổ lắp. Các hệ có vòng hãm, ống chèn hoặc socket riêng phải được đối chiếu với đúng cấu tạo tương ứng.

Vì vậy, nếu mục tiêu là thay thế một bánh xe đang sử dụng, bản vẽ kích thước thường đáng tin cậy hơn cách gọi thương mại. Chỉ khi các kích thước giao diện lắp khớp nhau mới có cơ sở kết luận hai caster tương thích về cơ khí.

Điều kiện vận hành hoàn thiện một bộ quy cách kỹ thuật

Kích thước, tải và kiểu lắp cho biết bánh có thể chịu và gắn vào xe như thế nào; điều kiện vận hành cho biết cấu hình đó có phù hợp với môi trường thực tế hay không.

Các thông số cần bổ sung tùy ứng dụng có thể gồm dải nhiệt độ làm việc, khả năng tiếp xúc hóa chất, yêu cầu chống tĩnh điện hoặc dẫn điện, mức độ bảo vệ sàn và điều kiện nền. Đây không phải trường bắt buộc trong mọi catalog, nhưng trở thành tiêu chí kỹ thuật khi môi trường sử dụng đặt ra giới hạn tương ứng.

Một cách đọc quy cách hiệu quả là kiểm tra theo thứ tự:

1. Xác nhận đường kính, bề rộng và chiều cao tổng thể

2. Tính tải yêu cầu cho mỗi caster từ tổng tải của xe

3. Kiểm tra vật liệu mặt lăn theo nền và môi trường

4. Đối chiếu lỗ trục, moay-ơ và loại ổ lăn nếu thay bánh rời

5. Xác định càng cố định, càng xoay và chức năng phanh

6. Đối chiếu toàn bộ kích thước mặt bích hoặc ty lắp

7. Kiểm tra các giới hạn môi trường do nhà sản xuất công bố

Trình tự này giúp tránh ba sai lệch phổ biến: đủ tải nhưng sai kích thước lắp, lắp vừa nhưng sai điều kiện sử dụng, hoặc cùng đường kính nhưng khác hoàn toàn đặc tính vận hành.

Một quy cách bánh xe đẩy đầy đủ phải mô tả được cả hình học, tải trọng, vật liệu, kết cấu quay và cách liên kết với xe. Vì vậy, tối thiểu nên kiểm tra đường kính và bề rộng bánh, tải trên mỗi bánh, vật liệu mặt lăn, lỗ trục và moay-ơ, loại ổ lăn, kiểu càng, cơ cấu phanh, chiều cao tổng thể và kích thước lắp. Với môi trường đặc biệt, phải bổ sung giới hạn nhiệt độ, hóa chất hoặc đặc tính điện tương ứng. Đọc đủ các nhóm này mới cho phép so sánh hai bánh xe trên cùng một cơ sở kỹ thuật thay vì chỉ dựa vào đường kính hoặc tải danh nghĩa.
