Những tiêu chí kỹ thuật đánh giá bánh xe đẩy

Với bánh xe công nghiệp, tiêu chí cũng phải gắn với điều kiện thử. ISO 22883:2004 quy định yêu cầu kỹ thuật, kích thước thích hợp và yêu cầu thử đối với bánh và càng bánh dùng trong các ứng dụng công nghiệp đẩy tay hoặc kéo bằng động lực đến 1,1 m/s, tương đương 4 km/h. ISO 22878:2004 quy định phương pháp và thiết bị thử hiệu năng bánh xe và càng bánh. Hai tiêu chuẩn này cho thấy một thông số tải trọng chỉ có ý nghĩa khi biết nó được xác định trong điều kiện nào.

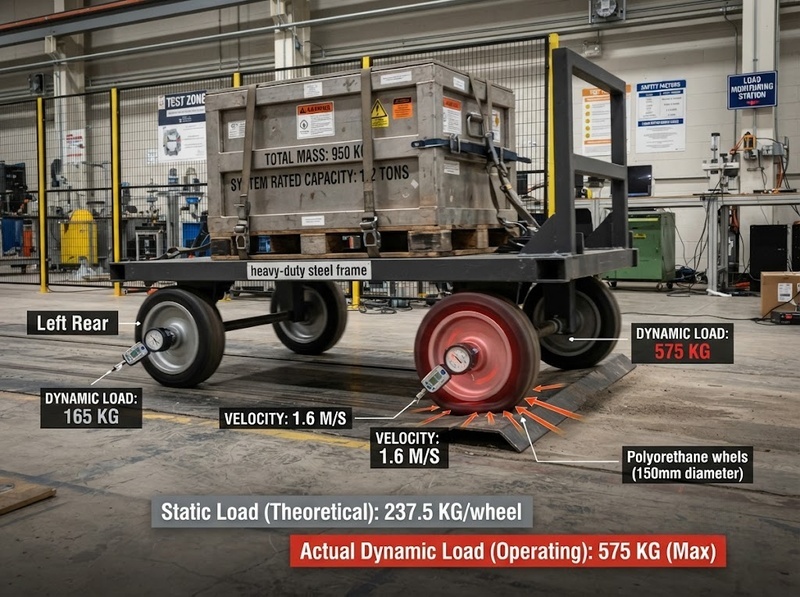

Tải trọng phải được đánh giá ở trạng thái làm việc thực tế

Tải trọng là tiêu chí đầu tiên nhưng cũng là thông số dễ bị hiểu sai nhất. Cần phân biệt tải trọng tĩnh với tải trọng động. Tải trọng tĩnh phản ánh khả năng bánh chịu lực khi thiết bị đứng yên; tải trọng động phản ánh khả năng chịu tải trong lúc bánh đang lăn, đổi hướng, đi qua khe hoặc chịu va đập.

Hai giá trị có thể khác nhau đáng kể. Chẳng hạn, một mẫu càng xoay công nghiệp của TENTE có tải tĩnh 1.000 kg nhưng tải động 500 kg ở 4 km/h và 400 kg ở 6 km/h. Điều này minh họa vì sao không thể lấy tải tĩnh làm tải làm việc khi xe phải di chuyển.

Khi xác định tải yêu cầu cho mỗi bánh, cần tính tổng khối lượng bản thân xe và tải hàng, số bánh thực sự truyền tải xuống nền, sau đó bổ sung hệ số an toàn phù hợp với điều kiện vận hành. Blickle biểu diễn nguyên tắc này dưới dạng:

T = (E Z) / n × S

Trong đó T là tải yêu cầu trên mỗi bánh, E là khối lượng xe, Z là tải bổ sung, n là số bánh thực sự chịu tải và S là hệ số an toàn. Trong hướng dẫn của hãng, hệ số tham khảo tăng từ khoảng 1,0–1,5 đối với xe đẩy tay trong nhà trên nền thuận lợi lên 2,0–3,0 đối với vận chuyển bằng động lực ngoài trời có ổ gà hoặc chướng ngại lớn. Đây là giá trị hướng dẫn của nhà sản xuất chứ không phải hệ số bắt buộc cho mọi thiết kế.

Điểm cần kiểm tra vì thế không phải chỉ là “bánh chịu được bao nhiêu kilogram”, mà là:

· Tải đó là tải tĩnh hay tải động

· Tải được công bố tại tốc độ nào

· Bề mặt thử và chướng ngại có tương đồng với điều kiện thực tế hay không

· Nhiệt độ và thời gian làm việc có nằm trong điều kiện định mức hay không

· Có hệ số dự phòng cho va đập, tải lệch và nền không bằng phẳng hay không

Nếu thiếu các điều kiện này, một con số tải trọng lớn vẫn chưa đủ để kết luận bánh phù hợp.

Vật liệu bánh quyết định sự cân bằng giữa tải trọng, độ êm và bảo vệ mặt sàn

Vật liệu lớp lăn quyết định cách bánh biến dạng tại vùng tiếp xúc với sàn. Bánh càng cứng thường biến dạng ít hơn nên có xu hướng giảm lực cản lăn trên nền cứng, nhưng khả năng hấp thụ rung và bảo vệ bề mặt có thể giảm. Vật liệu mềm hơn thường vận hành êm và hấp thụ chấn động tốt hơn nhưng biến dạng lớn hơn dưới tải.

Độ cứng vì thế là một thông số kỹ thuật cần đọc cùng với vật liệu. Trong các dòng polyurethane công nghiệp của Blickle, độ cứng được công bố từ khoảng 75 Shore A đối với polyurethane mềm đến khoảng 92 Shore A đối với các loại cứng hơn. Cùng là polyurethane nhưng các công thức khác nhau có thể tạo ra khác biệt về độ đàn hồi, lực cản lăn, khả năng chịu tải động và khả năng chống mài mòn.

Một đánh giá vật liệu đầy đủ nên xem đồng thời:

· Độ cứng của lớp lăn

· Độ đàn hồi và khả năng hấp thụ rung

· Khả năng chống mài mòn

· Khả năng chịu cắt, xé hoặc va đập

· Khả năng để lại vết trên sàn

· Khả năng chịu nhiệt, nước, dầu hoặc hóa chất

· Mức biến dạng khi chịu tải kéo dài

Không nên đánh giá vật liệu theo kiểu “PU tốt hơn cao su” hoặc “nylon bền hơn PU”. Mỗi vật liệu tạo ra một tổ hợp ưu và nhược điểm khác nhau. Ngay cả trong cùng nhóm polyurethane, các công thức vật liệu đã cho thấy khác biệt về độ cứng, độ đàn hồi và lực cản lăn.

Đường kính và chiều rộng bánh ảnh hưởng trực tiếp đến khả năng vượt chướng ngại

Đường kính bánh không chỉ là kích thước lắp đặt. Khi đường kính tăng, chướng ngại có cùng chiều cao trở nên nhỏ hơn tương đối so với bánh, nhờ đó bánh dễ vượt qua khe nối, gờ hoặc bề mặt không đều hơn. Đường kính lớn cũng có thể giúp giảm lực cần thiết để duy trì chuyển động trong cùng điều kiện.

Điều này được phản ánh ngay trong phương pháp đánh giá bánh công nghiệp. Theo thông tin thử nghiệm được Blickle công bố cho DIN EN 12532/ISO 22883, bánh được thử trên bề mặt cứng với chướng ngại có chiều cao tính theo tỷ lệ phần trăm đường kính bánh: khoảng 5% đường kính đối với lớp lăn mềm dưới 90 Shore A và 2,5% đối với lớp lăn cứng từ 90 Shore A trở lên.

Chiều rộng bánh cũng cần được xem xét. Bánh rộng hơn có thể phân bố lực trên diện tích tiếp xúc lớn hơn, nhưng diện tích tiếp xúc tăng không đồng nghĩa bánh sẽ luôn dễ xoay hơn. Khi xe cần đổi hướng thường xuyên, hình dạng mặt lăn, độ cứng vật liệu và hình học của càng xoay đều tham gia quyết định lực điều khiển.

Do đó, đường kính lớn không phải mặc định là “tốt nhất”. Nó phải phù hợp với chiều cao cho phép của xe, khoảng trống kết cấu, loại mặt sàn và yêu cầu cơ động.

Ổ bi và moay-ơ quyết định độ trơn của chuyển động dưới tải

Ổ bi nằm trong bánh nhưng ảnh hưởng rõ rệt đến cảm giác vận hành. Ma sát trong ổ càng lớn thì lực cần để duy trì chuyển động càng tăng, đặc biệt khi tải cao hoặc xe vận hành thường xuyên.

Đối với các ứng dụng kỹ thuật cao, ổ bi cầu chính xác thường được sử dụng nhằm đáp ứng đồng thời yêu cầu về tải và khả năng lăn. Blickle mô tả ổ bi rãnh sâu là loại có khe hở ổ nhỏ, đặc tính lăn tốt kể cả ở tốc độ cao và thường xuất hiện trên bánh vận chuyển kỹ thuật hoặc bánh tải nặng. Các phiên bản có phớt cũng giúp bảo vệ ổ trước bụi và điều kiện môi trường.

Khi đánh giá phần này cần kiểm tra:

· Loại bạc hoặc ổ bi được sử dụng

· Khả năng chịu tải của ổ

· Độ rơ hướng kính và hướng trục

· Khả năng chống bụi, nước và chất bẩn

· Yêu cầu bôi trơn và bảo trì

· Tình trạng quay của bánh khi chịu tải thực

Một bánh có vật liệu tốt nhưng ổ quay kém vẫn tạo lực đẩy lớn và có thể nóng lên, mài mòn hoặc xuống cấp sớm.

Kết cấu càng và bộ phận xoay phải chịu được cả tải đứng lẫn lực ngang

Với bánh xoay, tải không chỉ truyền thẳng đứng từ xe xuống bánh. Khi xe đổi hướng, va vào chướng ngại hoặc phanh, càng còn chịu mô-men và lực ngang. Vì vậy độ dày tấm thép hoặc hình thức bên ngoài của càng chưa đủ để đánh giá độ bền.

Các điểm kỹ thuật cần quan sát gồm kết cấu tấm gá, mối hàn hoặc chi tiết dập, trục bánh, cụm ổ xoay, khoảng lệch giữa tâm trục xoay và tâm bánh, cũng như độ rơ của toàn bộ cụm.

Khoảng lệch của càng xoay có vai trò đặc biệt: nó tạo mô-men giúp bánh tự định hướng theo chiều di chuyển. Khoảng lệch lớn có thể làm giảm lực cần thiết để xoay bánh trong một số điều kiện, nhưng đồng thời làm tăng không gian quét của càng. Blickle cũng xác định hình học offset, độ cứng mặt lăn, hình dạng mặt lăn và điều kiện sàn là các yếu tố ảnh hưởng đến lực cản xoay.

Khi thử thực tế, bánh nên xoay về hướng chuyển động một cách ổn định, không kẹt, không rung lắc bất thường và không có độ rơ kết cấu tăng nhanh sau thời gian sử dụng.

Lực khởi động, lực cản lăn và lực cản xoay phản ánh khả năng vận hành tốt hơn tải trọng đơn thuần

Hai bánh cùng chịu được 300 kg không có nghĩa người vận hành phải dùng cùng một lực để đẩy xe. Khả năng cơ động còn phụ thuộc vào ba đại lượng khác nhau:

Lực cản khởi động là lực cần thiết để đưa bánh từ trạng thái đứng yên sang chuyển động.

Lực cản lăn là lực cần thiết để duy trì bánh lăn đều.

Lực cản xoay là lực cần để đổi hướng cụm bánh xoay.

Các đại lượng này chịu ảnh hưởng của đường kính bánh, vật liệu và hình dạng lớp lăn, loại ổ bi, tải đặt lên bánh và chất lượng mặt sàn. Bánh lớn, lớp lăn có đặc tính phù hợp, ổ bi tốt và nền cứng phẳng thường giúp giảm lực cản lăn.

Điều quan trọng là phải so sánh các giá trị lực cản trong cùng điều kiện thử. Chẳng hạn, Blickle đo lực cản lăn sản phẩm trên bề mặt thép phẳng, sạch, ở 4 km/h, khoảng 20°C và tải bằng 2/3 tải trọng tối đa để tạo cơ sở so sánh nhất quán giữa các dòng bánh. Kết quả phòng thử không nên được hiểu là lực đẩy thực tế trên mọi loại nền.

Đối với xe đẩy tay, đây là nhóm chỉ tiêu ảnh hưởng trực tiếp đến công sức của người sử dụng. Chọn bánh chỉ theo tải trọng mà bỏ qua lực cản có thể tạo ra một chiếc xe đủ bền nhưng khó vận hành.

Khả năng phanh và khóa cần được đánh giá như một chức năng an toàn

Nếu bánh có phanh, cần phân biệt khóa bánh với khóa cụm xoay. Khóa bánh ngăn bánh quay quanh trục; khóa hướng hoặc khóa xoay kiểm soát chuyển động quay của càng; cơ cấu khóa toàn phần có thể tác động lên cả hai.

Hiệu quả của hệ thống không nên được đánh giá đơn thuần bằng việc “có phanh”. Cần kiểm tra khả năng giữ xe dưới tải, hành trình và lực thao tác, độ chắc của cơ cấu khóa, khả năng nhả hoàn toàn sau khi mở phanh và sự suy giảm chức năng sau nhiều chu kỳ sử dụng.

Với xe phải dừng trên nền có độ dốc hoặc chịu lực tác động bên ngoài, yêu cầu giữ xe phải được xác định theo toàn bộ hệ thống. Phanh của một bánh riêng lẻ không tự động bảo đảm cả xe đứng yên trong mọi điều kiện.

Mức độ bảo vệ mặt sàn, rung và tiếng ồn là các tiêu chí vận hành có thể đánh đổi lẫn nhau

Bề mặt bánh càng cứng thường thuận lợi cho khả năng lăn trên nền cứng nhưng truyền rung nhiều hơn. Lớp lăn mềm và đàn hồi có khả năng biến dạng để hấp thụ một phần chấn động, qua đó cải thiện độ êm và giảm tác động lên hàng hóa cũng như mặt sàn.

Đây là một trade-off kỹ thuật thay vì một thang điểm “càng cứng càng tốt”. TENTE lưu ý rằng polyurethane cứng có khả năng chịu tải và lực cản lăn, lực cản xoay thấp nhưng do tải tập trung trên vùng tiếp xúc nhỏ hơn, mặt sàn có thể chịu tác động lớn hơn.

Khi đánh giá bánh cho bệnh viện, khu thương mại, xưởng có nền phủ hoặc xe chở thiết bị nhạy rung, cần quan tâm thêm:

· Khả năng để lại vết

· Mức truyền rung

· Khả năng hấp thụ chấn động

· Tiếng ồn khi chạy qua khe và mối nối

· Áp lực tác động lên bề mặt sàn

Một bánh chịu tải rất cao nhưng làm hỏng lớp phủ sàn hoặc truyền rung quá lớn vẫn có thể là lựa chọn kỹ thuật không phù hợp.

Khả năng chịu môi trường quyết định bánh có duy trì được thông số ban đầu hay không

Tải trọng danh nghĩa thường được xác định trong những điều kiện cụ thể. Khi nhiệt độ, hóa chất, nước hoặc tốc độ thay đổi, khả năng chịu tải và tuổi thọ có thể thay đổi theo.

Các yếu tố cần kiểm tra gồm:

· Khoảng nhiệt độ làm việc liên tục và ngắn hạn

· Khả năng chống ăn mòn của càng, trục và chi tiết liên kết

· Khả năng chịu dầu, dung môi, axit, kiềm hoặc chất tẩy rửa liên quan

· Khả năng chống thủy phân của polyurethane trong môi trường ẩm

· Khả năng chống tia UV nếu sử dụng ngoài trời

· Yêu cầu chống tĩnh điện hoặc dẫn điện trong khu vực đặc biệt

Blickle chỉ rõ khả năng chống ăn mòn, nhiệt độ và hóa chất là các yếu tố có thể ảnh hưởng đến tuổi thọ cũng như chức năng của bánh. Hãng cũng công bố nhiều dòng bánh phải giảm tải khi nhiệt độ hoặc tốc độ vượt điều kiện cơ sở.

Vì vậy, một bánh đạt tải trọng yêu cầu ở 20°C chưa chắc vẫn đạt cùng tải trọng khi hoạt động liên tục trong khu vực nhiệt độ cao.

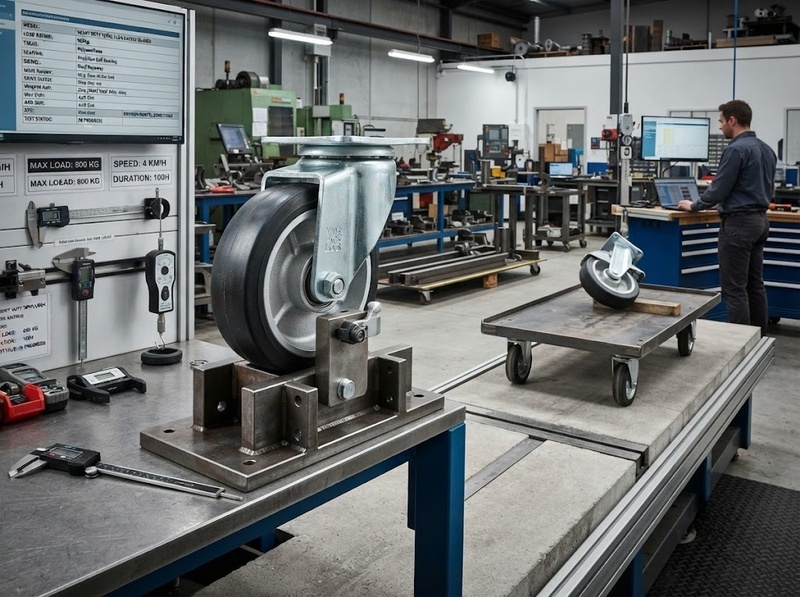

Độ bền phải được kiểm chứng bằng thử động thay vì chỉ quan sát kết cấu

Một bánh có càng dày và lớp lăn lớn có thể tạo cảm giác chắc chắn nhưng chưa chứng minh được độ bền khi vận hành lặp lại. Thử động giúp kiểm tra đồng thời khả năng chịu tải, bánh lăn qua chướng ngại, cụm xoay, ổ bi và độ ổn định của vật liệu sau nhiều chu kỳ.

Trong các điều kiện thử mà Blickle công bố cho DIN EN 12532/ISO 22883, bánh dành cho thiết bị vận chuyển được chạy ở 4 km/h, nhiệt độ từ 15°C đến 28°C, trên bề mặt cứng nằm ngang và trải qua 15.000 vòng quay với tối thiểu 500 lần vượt chướng ngại.

Những con số này không phải tiêu chí áp dụng trực tiếp cho mọi loại bánh xe trên thị trường; chúng minh họa điểm quan trọng hơn: độ bền kỹ thuật phải gắn với một quy trình thử xác định.

Khi so sánh hai sản phẩm, thông tin “đã thử theo tiêu chuẩn nào, tải bao nhiêu, tốc độ bao nhiêu và bao nhiêu chu kỳ” có giá trị hơn nhiều so với các mô tả chung như “siêu bền” hoặc “chịu tải nặng”.

Kích thước lắp đặt và độ tương thích kết cấu phải được kiểm tra trước khi đánh giá bánh đạt yêu cầu

Một bánh có thông số vận hành tốt vẫn không sử dụng được nếu giao diện lắp không tương thích với xe. Với càng mặt bích, cần kiểm tra kích thước mặt đế, khoảng cách tâm lỗ, đường kính lỗ, chiều cao tổng thể và không gian quay của càng. Với loại ty ren hoặc ty trơn, đường kính, bước ren, chiều dài và phương pháp khóa phải phù hợp.

Kết cấu lắp cũng phải đủ cứng. Nếu mặt sàn xe bị biến dạng hoặc bu lông lắp có độ rơ, tải sẽ không được truyền vào bánh theo điều kiện thiết kế. Khi đó độ rung, sai lệch góc bánh và tải không đều có thể xuất hiện dù bản thân bánh không có khuyết tật.

Do đó, kích thước tương thích và độ cứng của vị trí lắp là một phần của tiêu chí kỹ thuật bánh xe đẩy, không phải vấn đề lắp ráp tách biệt.

Cách tổng hợp các tiêu chí thành một quy trình đánh giá

Đánh giá kỹ thuật hiệu quả nên bắt đầu từ điều kiện vận hành thay vì bắt đầu từ catalogue bánh. Trước hết xác định tổng tải, tốc độ, tần suất chạy, loại nền, chướng ngại, yêu cầu đổi hướng và môi trường. Sau đó mới xác định tải động cần thiết cho mỗi bánh cùng hệ số dự phòng.

Tiếp theo, đối chiếu vật liệu và độ cứng lớp lăn với mục tiêu vận hành: ưu tiên lực đẩy thấp, bảo vệ sàn, giảm rung, chịu mài mòn hay chịu môi trường đặc biệt. Đường kính bánh, ổ bi và hình học càng được đánh giá cùng lúc vì chúng tác động trực tiếp đến lực khởi động, lực cản lăn và khả năng đổi hướng.

Sau khi đã đạt yêu cầu về chuyển động, mới xác nhận độ bền của càng, trục, cơ cấu xoay, phanh và giao diện lắp. Cuối cùng cần kiểm tra điều kiện thử hoặc tiêu chuẩn đứng sau thông số tải. ISO 22878 xác định phương pháp và thiết bị thử hiệu năng, còn ISO 22883 áp dụng cho các ứng dụng công nghiệp đến 1,1 m/s; với ứng dụng trên 1,1 m/s đến 4,4 m/s, ISO 22884:2004 là tiêu chuẩn tương ứng.

Cách tiếp cận này tránh lỗi phổ biến nhất khi chọn bánh: tìm một sản phẩm có tải trọng danh nghĩa cao rồi giả định rằng mọi đặc tính còn lại cũng phù hợp.

Một bánh xe đẩy được đánh giá tốt khi tải trọng động, vật liệu, độ cứng, kích thước, ổ bi, càng xoay, lực cản chuyển động, hệ thống khóa và khả năng chịu môi trường cùng đáp ứng điều kiện sử dụng thực tế. Tải trọng danh nghĩa vẫn là thông số quan trọng, nhưng không thể đứng riêng lẻ. Một bánh có tải rất cao vẫn có thể không đạt yêu cầu nếu khó đẩy, không vượt được chướng ngại, làm hỏng sàn, xuống cấp trong môi trường sử dụng hoặc có kết cấu lắp không phù hợp.

Tiêu chí đáng tin cậy nhất vì thế là tiêu chí có thể đo được và gắn với điều kiện xác định: tải tĩnh hay động, tốc độ thử, độ cứng vật liệu, lực cản, kích thước, nhiệt độ, chu kỳ thử và tiêu chuẩn áp dụng. Khi các thông số này được xem như một hệ thống thay vì từng con số riêng biệt, việc đánh giá bánh xe đẩy mới phản ánh đúng năng lực vận hành thực tế.
