Những sai lầm khi đọc thông số bánh xe đẩy

Điểm dễ gây nhầm nhất là tải danh định không đồng nghĩa với khối lượng tối đa của cả xe, đường kính bánh không phải chiều cao của cụm bánh và tải tĩnh không thể dùng thay cho tải động. Các hãng bánh xe công nghiệp cũng công bố tải trọng gắn với những điều kiện thử xác định, vì vậy con số trên catalogue chỉ có ý nghĩa khi đọc cùng điều kiện áp dụng.

Chia tổng tải cho bốn rồi chọn tải danh định cho từng bánh

Đây là một trong những sai lầm khi chọn thông số bánh xe dễ dẫn tới thiếu tải nhất.

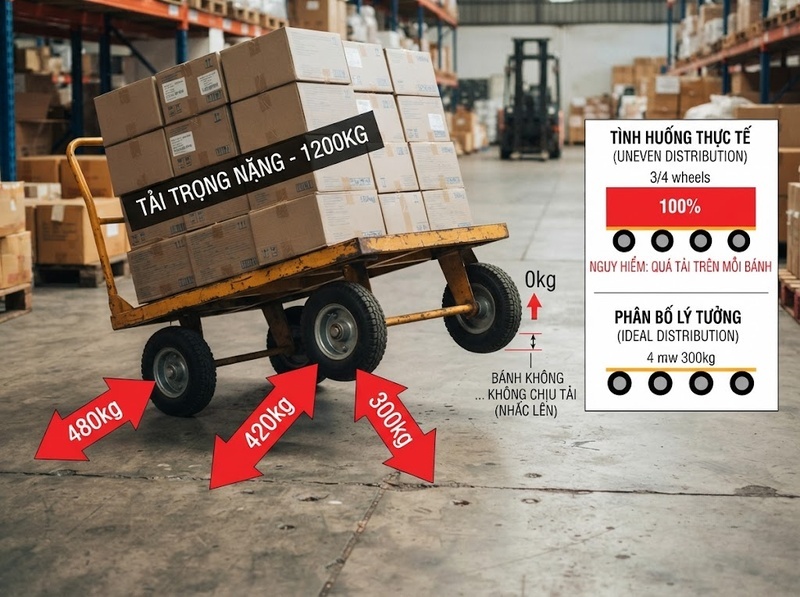

Giả sử một xe có bốn bánh, cách tính trực giác là lấy tổng khối lượng chia cho bốn. Phép chia này chỉ mô tả trường hợp lý tưởng khi cả bốn bánh luôn tiếp xúc mặt sàn và tải được phân phối tương đối đều. Trong thực tế, sàn không phẳng, khung xe bị xoắn, trọng tâm lệch hoặc xe vượt qua gờ có thể làm một bánh giảm hoặc mất tiếp xúc trong một thời điểm.

Blickle biểu diễn tải yêu cầu của mỗi bánh theo công thức:

T = (E Z) / n × S

Trong đó T là tải yêu cầu trên mỗi bánh hoặc caster, E là khối lượng bản thân thiết bị, Z là tải hàng lớn nhất, n là số bánh thực sự chịu tải và S là hệ số an toàn. Cách tính này cho thấy chỉ lấy tổng tải chia cho số bánh danh nghĩa là chưa đủ; điều kiện vận hành còn phải được đưa vào bài toán.

Colson cũng lưu ý ở một số cấu hình xe rằng caster phải được chọn theo tải do ba bánh chịu thay vì mặc định bốn bánh. Đây chính là hệ quả của việc không phải lúc nào mọi caster cũng cùng chia tải như nhau.

Sai ở đâu khi cộng tải danh định của bốn bánh?

Nếu catalogue ghi một caster chịu 200 kg, không nên lập tức kết luận bốn caster sẽ tạo thành xe chở được 800 kg trong mọi điều kiện. Tổng 800 kg chỉ là phép cộng danh nghĩa; nó chưa phản ánh tải động, va đập, mặt sàn, tốc độ, trọng tâm hoặc số bánh thực tế đang chịu tải.

Cách đọc an toàn hơn là xác định:

· Khối lượng xe không tải

· Khối lượng hàng lớn nhất

· Số caster thực tế có khả năng đồng thời chịu tải

· Điều kiện sàn và mức độ va đập

· Tốc độ di chuyển

· Hệ số an toàn phù hợp với ứng dụng

Như vậy, tải danh định của caster là đầu vào của phép chọn, không phải câu trả lời cuối cùng.

Nhầm tải tĩnh với tải động

Hai con số cùng dùng đơn vị kg nhưng có thể đại diện cho hai trạng thái hoàn toàn khác nhau.

Tải tĩnh mô tả khả năng chịu tải khi cụm bánh đứng yên theo điều kiện mà nhà sản xuất quy định. Tải động liên quan đến trạng thái bánh đang lăn và phải chịu thêm tác động của chuyển động, biến dạng, chướng ngại vật cũng như tải lên ổ bi và kết cấu càng.

Một ví dụ trên dòng Zeta của TENTE cho thấy caster đường kính 250 mm được công bố tải động 500 kg ở 4 km/h, giảm còn 400 kg ở 6 km/h, trong khi tải tĩnh đạt 1.000 kg. Cùng một sản phẩm nhưng ba con số khác nhau vì điều kiện vận hành khác nhau.

Vì vậy, nếu xe phải di chuyển mà người đọc chọn bánh chỉ vì thấy dòng “static load 1.000 kg”, tải sử dụng có thể đã bị đánh giá quá cao.

Tốc độ cũng là một phần của thông số tải

Sai lầm tiếp theo là đọc “500 kg” nhưng bỏ phần “at 4 km/h”.

Tải trọng không tồn tại độc lập với tốc độ. Blickle nêu rằng tải trọng của caster công nghiệp được thử theo DIN EN 12532 / ISO 22883 ở 4 km/h; với các ứng dụng tốc độ cao hơn, điều kiện thử khác được áp dụng.

Do đó, khi hai catalogue đều ghi 500 kg nhưng một sản phẩm được định mức trong điều kiện vận hành khác sản phẩm kia, không nên xem hai con số là tương đương chỉ vì cùng đơn vị.

Chỉ đọc tải của bánh mà bỏ qua toàn bộ cụm caster

“Bánh xe chịu 500 kg” và “caster hoàn chỉnh chịu 500 kg” không nhất thiết là cùng một thông tin.

Một caster xoay hoàn chỉnh gồm bánh, trục, ổ bi bánh, càng, cụm xoay, mặt đế hoặc ty lắp và đôi khi có thêm cơ cấu khóa. Khả năng làm việc của cụm hoàn chỉnh vì vậy không thể suy ra chỉ từ một đặc tính của riêng bánh.

TENTE nêu rõ tải của caster phụ thuộc vào cả housing và wheel. Điều này đặc biệt quan trọng khi thay riêng bánh vào một bộ càng cũ: việc bánh mới có tải danh định lớn hơn không tự động nâng tải cho toàn bộ cụm lắp.

Vì thế cần phân biệt ba lớp thông tin:

· Tải của riêng bánh

· Tải của caster hoàn chỉnh

· Tải yêu cầu của cả hệ thống xe

Nếu catalogue công bố tải cho mã caster hoàn chỉnh, nên lấy chính tải định mức của cấu hình đó làm căn cứ thay vì suy ra từ tải của riêng bánh.

Cũng không nên giả định hai caster dùng bánh cùng đường kính sẽ chịu tải như nhau. Kết cấu càng, vòng xoay, ổ bi, chiều rộng bánh và vật liệu có thể khác nhau đáng kể giữa các series.

Lấy đường kính bánh làm chiều cao lắp đặt

Đường kính bánh là kích thước dễ nhìn thấy nhất nên thường bị sử dụng thay cho những kích thước khác.

Một caster ghi “125 mm” thông thường đang nói đến đường kính bánh, chứ không có nghĩa khoảng cách từ mặt sàn đến mặt đáy xe cũng là 125 mm. Caster còn có càng và cụm xoay nằm phía trên bánh.

Ví dụ, một caster TENTE có đường kính bánh 250 mm nhưng chiều cao tổng là 290 mm. Một cấu hình khác dùng bánh 125 mm có chiều cao tổng 164 mm. Hai thông số được công bố riêng vì chúng phục vụ hai mục đích thiết kế khác nhau.

Đường kính và chiều cao tổng trả lời hai câu hỏi khác nhau

Đường kính bánh ảnh hưởng mạnh đến khả năng lăn và vượt chướng ngại vật. Hamilton Caster lưu ý bánh có đường kính lớn hơn nhìn chung dễ đẩy hoặc kéo hơn dưới tải.

Chiều cao tổng hoặc mounting height lại cho biết sau khi lắp caster, thân xe sẽ nằm cao hơn mặt sàn bao nhiêu.

Nhầm hai kích thước này có thể dẫn đến tình huống bánh đúng tải nhưng khi lắp:

· Mặt xe cao hơn thiết kế

· Xe không chui được vào vị trí yêu cầu

· Cao độ giữa caster cũ và caster mới không bằng nhau

· Trọng tâm tổng thể thay đổi

Bởi vậy, khi thay bánh theo mẫu cũ, không nên chỉ đo đường kính bánh rồi tìm một sản phẩm có cùng “phi”.

Bỏ qua chiều rộng bánh và kích thước lắp

Hai caster cùng đường kính vẫn có thể hoàn toàn không thay thế trực tiếp cho nhau.

Catalogue kỹ thuật thường tách riêng các kích thước như tread width, mounting height, kích thước mặt đế, khoảng cách tâm lỗ và đường kính bulông. Chẳng hạn, thông số của một caster Colson công bố riêng chiều rộng mặt lăn 1,25 inch, khoảng cách lỗ bắt bulông, đường kính bulông và chiều cao lắp 6,1875 inch.

Điều đó cho thấy kích thước bánh chỉ là một phần của giao diện cơ khí.

Nhầm kích thước mặt đế với khoảng cách lỗ

Kích thước mounting plate mô tả kích thước tổng thể của mặt đế. Bolt-hole spacing lại mô tả vị trí tương quan giữa các lỗ bắt bulông. Một mặt đế có kích thước gần giống sản phẩm cũ chưa chắc có cùng khoảng cách lỗ.

Nếu bỏ qua chi tiết này, caster có thể đúng đường kính và đúng tải nhưng vẫn không lắp được lên xe hiện có.

Với dạng lắp ty, logic tương tự cũng áp dụng cho đường kính ty, bước ren, chiều dài ty hoặc loại đầu lắp. Kích thước kết nối phải được đối chiếu như một nhóm thông số độc lập, không suy ra từ kích thước bánh.

Đọc tải trọng mà bỏ qua điều kiện sàn, nhiệt độ và va đập

Tải danh định chỉ có ý nghĩa trong phạm vi điều kiện mà nó được xác lập.

Theo thông tin thử nghiệm của Blickle cho caster vận chuyển theo DIN EN 12532 / ISO 22883, điều kiện thử bao gồm tốc độ 4 km/h, nhiệt độ khoảng 15 °C đến 28 °C, mặt sàn cứng nằm ngang và các chướng ngại vật có chiều cao xác định theo đường kính cũng như độ cứng của bánh.

Điều này giải thích vì sao một caster làm việc tốt trên nền nhà xưởng phẳng chưa chắc giữ nguyên khả năng đó khi chuyển sang:

· Nền bê tông gồ ghề

· Khe hoặc rãnh trên sàn

· Ngưỡng cửa

· Tải thường xuyên bị thả hoặc va đập

· Môi trường nóng hoặc lạnh hơn phạm vi cho phép

· Tốc độ cao hơn điều kiện định mức

Blickle cũng liệt kê việc vượt tải tối đa, dùng trên mặt sàn không phù hợp, nhiệt độ quá cao hoặc quá thấp và chịu tải va đập bất thường là những điều kiện sử dụng không phù hợp.

Sai lầm ở đây không phải đọc nhầm con số, mà là đọc con số nhưng bỏ mất điều kiện đi kèm.

Cho rằng bánh chịu tải cao hơn luôn là lựa chọn tốt hơn

Tải trọng lớn là một yêu cầu kỹ thuật, nhưng không phải tiêu chí duy nhất để đánh giá bánh xe đẩy.

Một bánh rất cứng có thể đáp ứng tải cao nhưng lựa chọn caster vẫn phải cân đối khả năng lăn, bảo vệ mặt sàn, tiếng ồn, không gian lắp và điều kiện sử dụng. Hamilton phân loại những tiêu chí phổ biến khi chọn bánh gồm độ bền, khả năng lăn, bảo vệ sàn và độ ồn, đồng thời lưu ý thường tồn tại sự đánh đổi giữa các yếu tố này.

Tương tự, tăng đường kính thường giúp khả năng lăn tốt hơn nhưng lại làm thay đổi chiều cao của xe. Ngược lại, các caster low-profile được thiết kế để đạt tải cao trong không gian chiều cao hạn chế, cho thấy không thể suy luận tải chỉ từ đường kính bánh. Hamilton có các dòng caster thấp sử dụng bánh nhỏ nhưng vẫn hướng tới tải lớn nhờ thiết kế cụm caster tương ứng.

Do đó, cách chọn “lấy mẫu có tải cao nhất trong ngân sách” có thể dẫn đến một sản phẩm thừa tải nhưng sai kích thước, khó đẩy hoặc không phù hợp với mặt sàn.

Cách đọc hợp lý hơn là kiểm tra thông số theo chuỗi:

1. Xác định tổng tải gồm xe và hàng

2. Xác định số bánh thực tế chịu tải và mức dự phòng cần thiết

3. Đối chiếu tải động ở đúng tốc độ sử dụng

4. Kiểm tra đường kính và chiều rộng bánh

5. Kiểm tra chiều cao tổng của caster

6. Đối chiếu kích thước mặt đế, khoảng cách lỗ hoặc ty lắp

7. Kiểm tra vật liệu bánh, ổ bi và đặc tính vận hành

8. Xác nhận điều kiện sàn, nhiệt độ, va đập và môi trường nằm trong phạm vi sử dụng

Một thông số bánh xe đẩy chỉ có giá trị khi được đọc cùng đối tượng mà nó mô tả và điều kiện mà nó áp dụng. Tải danh định của một caster không phải tải của toàn bộ xe; tải tĩnh không thay thế tải động; đường kính bánh không phải chiều cao tổng; kích thước mặt đế không phải khoảng cách tâm lỗ.

Vì vậy, phần quan trọng nhất khi tránh sai lầm khi chọn thông số bánh xe không phải tìm con số lớn nhất, mà là ghép đúng các thông số thành một cấu hình phù hợp: đủ tải trong điều kiện vận hành thực tế, đúng kích thước cơ khí và tương thích với môi trường sử dụng. Khi phải thay thế một caster hiện có, nên đối chiếu đồng thời mã sản phẩm hoặc bản vẽ kỹ thuật thay vì chỉ dựa vào đường kính bánh và tải ghi trên nhãn.
