Cơ chế hoạt động và ứng dụng của bánh xe có khóa
Điểm quan trọng là bánh xe có khóa chủ yếu giúp ổn định thiết bị sau khi đã dừng, không mặc nhiên biến xe đẩy thành một kết cấu cố định như chân máy bắt xuống sàn. Khi cần độ ổn định cao, phải xét loại khóa, số bánh được khóa, mặt sàn, tải trọng và yêu cầu của chính thiết bị.
Bánh xe có khóa giữ xe bằng cách nào?

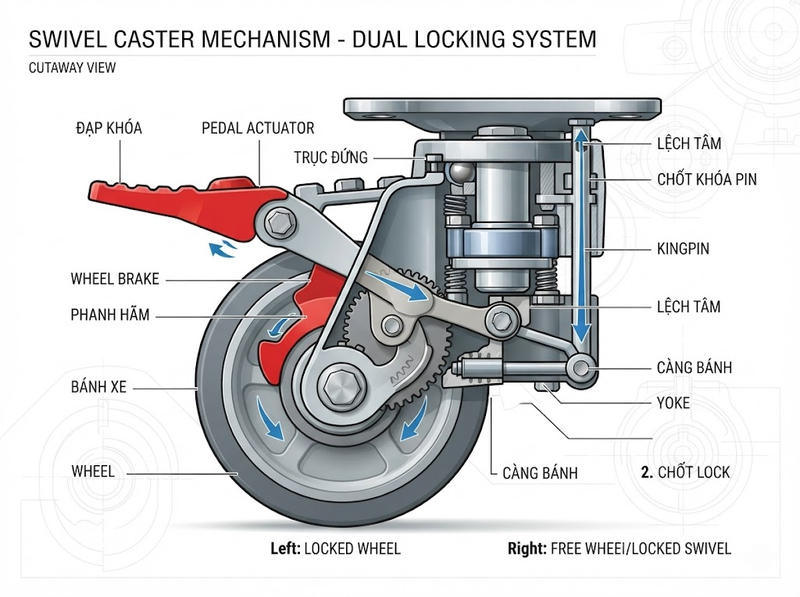

Ở bánh xe xoay thông dụng, bánh có thể quay quanh trục ngang để lăn, đồng thời cả càng bánh có thể xoay quanh trục đứng để đổi hướng. Trục bánh thường nằm lệch so với tâm trục xoay của càng; chính khoảng lệch này giúp bánh tự xoay theo hướng di chuyển. Blickle gọi khoảng cách đó là offset và phân biệt riêng khóa bánh, khóa cả bánh lẫn đầu xoay và khóa hướng.
Khi người dùng đạp cơ cấu khóa, chuyển động của bàn đạp được truyền tới bộ phận hãm hoặc bộ phận chốt khóa. Tùy thiết kế, cơ cấu này có thể tạo lực giữ bằng ma sát hoặc khóa cơ khí vào một vị trí xác định. Chẳng hạn, một thiết kế kết hợp của Blickle sử dụng liên kết khóa dương để cố định đầu xoay rồi sử dụng cơ cấu hãm ma sát cho bánh. Điều này cho thấy “khóa” không nhất thiết chỉ đơn giản là ép một miếng kim loại lên mặt lốp.
Với wheel brake, bàn đạp ngăn bánh quay nhưng vẫn để cụm bánh xoay quanh trục đứng. TENTE mô tả đúng chức năng này: bánh không lăn ngoài ý muốn, trong khi caster vẫn có thể swivel.
Với total lock, hai bậc chuyển động được khóa cùng lúc: bánh không quay và càng không xoay. Do đó thiết bị có xu hướng đứng chắc hơn rõ rệt so với trường hợp chỉ khóa bánh.
Khóa bánh, khóa hướng và khóa toàn phần khác nhau ra sao?
Khóa bánh chỉ ngăn chuyển động lăn
Khóa bánh phù hợp khi mục tiêu chính là ngăn xe tự lăn sau khi dừng. Cơ cấu này đơn giản và thuận tiện với xe đẩy, bàn thao tác hoặc thiết bị thường xuyên phải chuyển từ trạng thái di động sang đứng yên. Tuy nhiên, phần xoay của caster vẫn hoạt động.
Vì trục bánh của caster xoay thường lệch khỏi trục xoay đứng, việc khóa riêng bánh không đồng nghĩa toàn bộ điểm tiếp xúc của bánh bị “đóng đinh” tại một tọa độ. Về cơ học, càng bánh vẫn có thể đổi góc quanh trục đứng trong phạm vi hình học cho phép. Đây là lý do một xe đã khóa bánh vẫn có thể có cảm giác dịch hoặc xoay nhẹ khi bị đẩy ngang.
Khóa hướng giữ càng nhưng vẫn cho bánh lăn
Directional lock thực hiện điều ngược lại: nó khóa chuyển động xoay của càng nhưng vẫn để bánh quay. Khi kích hoạt, caster xoay về hành vi gần giống một bánh cố định, giúp xe giữ phương tốt hơn khi di chuyển thẳng. TENTE và Blickle đều mô tả cơ chế khóa hướng theo nguyên lý này.
Do bánh vẫn lăn được, khóa hướng không phải cơ cấu giữ xe đứng yên. Nó hữu ích để kiểm soát hướng di chuyển của xe dài, xe đẩy có tải hoặc thiết bị cần chạy thẳng ổn định hơn.
Khóa toàn phần giữ cả bánh và càng xoay
Total lock đồng thời chặn bánh quay và chặn cụm caster đổi hướng. Vì loại bỏ cả hai chuyển động chính của caster, đây thường là giải pháp phù hợp hơn khi thiết bị phải đứng tương đối chắc trong thời gian thao tác.
Nếu nhiều caster cần được khóa cùng lúc, có thể sử dụng cơ cấu khóa trung tâm. TENTE mô tả central lock là hệ thống cho phép tác động nhiều bánh từ một cơ cấu điều khiển chung; Blickle cũng có các thiết kế liên kết hai hoặc bốn caster bằng thanh truyền để thao tác đồng thời.
Vì sao đã khóa bánh mà xe vẫn có thể nhúc nhích?
Một hiểu nhầm phổ biến là: “Đã khóa bánh thì xe phải hoàn toàn bất động.” Điều đó chỉ đúng khi hệ thống khóa, kết cấu xe và điều kiện mặt sàn cùng tạo ra mức ổn định cần thiết.
Trường hợp rõ nhất là bánh chỉ có wheel brake. Bánh bị chặn quay nhưng càng xoay vẫn tự do. Do caster có khoảng lệch giữa trục đứng và trục bánh, lực đẩy ngang có thể làm càng đổi hướng, khiến khung xe dịch chuyển hoặc xoay một khoảng nhỏ mà bản thân bánh không cần lăn tự do.
Ngay cả với total lock, khả năng giữ còn chịu tác động của độ đàn hồi của lốp, khe hở của cơ cấu, độ cứng khung xe và độ bám với mặt sàn. Vì thế, nên hiểu khóa caster là cơ cấu hạn chế chuyển động, không phải một cam kết rằng thiết bị sẽ chịu được mọi lực ngang hoặc mọi điều kiện dốc.
Cũng cần phân biệt khóa giữ xe với hệ thống phanh chủ động. Blickle tách các hệ thống như phanh tang trống và dead man's brake dùng cho chức năng braking khỏi các dạng locking thông thường. Do đó, bàn đạp khóa trên một caster tiêu chuẩn không nên mặc nhiên được dùng như phanh để hãm một xe tải nặng đang chuyển động.
Khi nào nên sử dụng bánh xe có khóa?
Bánh xe có khóa phù hợp nhất với thiết bị phải thường xuyên luân phiên giữa di chuyển và đứng yên. Đây chính là lợi thế của caster có khóa so với bánh cố định hoàn toàn: không cần hy sinh tính cơ động để có khả năng giữ vị trí khi cần.

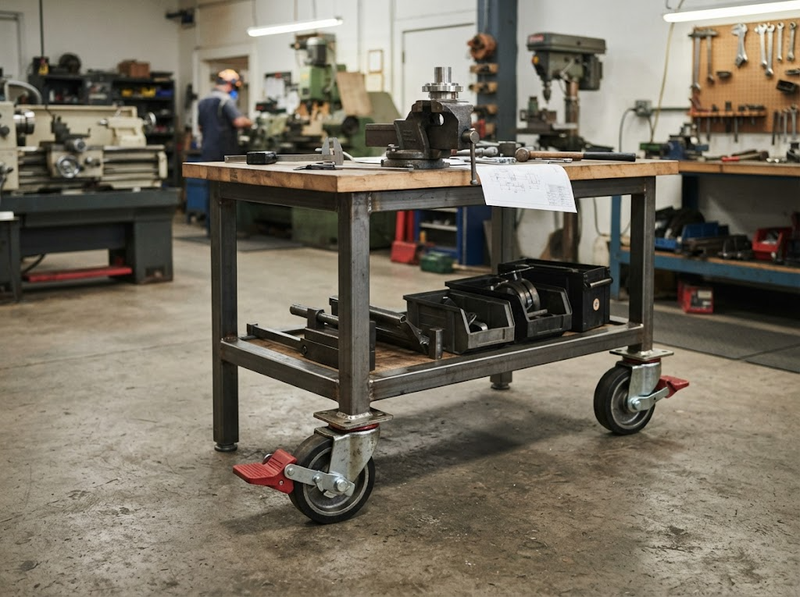

Các ứng dụng điển hình gồm xe đẩy hàng, bàn thao tác di động, giá kệ di chuyển, tủ dụng cụ, thiết bị sản xuất, xe logistics và nhiều loại thiết bị y tế. TENTE liệt kê các ứng dụng thực tế từ xe đẩy sản xuất, thiết bị vận chuyển và roll cage đến giường bệnh, giá truyền dịch và workstation di động.
Nên ưu tiên cơ cấu khóa khi:
· Thiết bị cần đứng tại một vị trí trong lúc xếp dỡ hoặc thao tác
· Việc xe tự lăn ngoài ý muốn có thể làm gián đoạn công việc hoặc tạo rủi ro
· Thiết bị thường xuyên được thay đổi vị trí nhưng không cần cố định vĩnh viễn xuống sàn
· Người vận hành cần chuyển nhanh giữa trạng thái di động và trạng thái ổn định
· Xe có nhiều caster xoay và cần kiểm soát tốt hơn cả khi di chuyển lẫn khi dừng
Ngược lại, nếu thiết bị phải chịu lực ngang lớn trong quá trình vận hành, cần định vị chính xác hoặc phải đứng ổn định như một chân máy, chỉ dựa vào khóa caster có thể chưa đủ. Khi đó, giải pháp tạo điểm tựa xuống sàn hoặc cơ cấu cân bằng chuyên dụng có thể quan trọng hơn chức năng khóa của bánh.
Mức độ ổn định cần thiết quyết định loại khóa
Không phải trường hợp nào cũng cần total lock. Nếu mục tiêu chỉ là ngăn một xe nhẹ tự lăn trên nền phẳng khi tạm dừng, wheel brake có thể đáp ứng đúng chức năng. Nếu xe cần chạy quãng đường tương đối thẳng nhưng vẫn phải đổi hướng khi cần, directional lock có giá trị hơn vì nó kiểm soát hướng mà không ngăn bánh lăn.
Khi người dùng phải thao tác trên thiết bị đang đứng yên và không muốn cụm caster xoay theo lực tác động ngang, total lock phù hợp hơn vì khóa đồng thời cả bánh và đầu xoay. Với thiết bị có nhiều bánh, central lock giúp giảm số thao tác và bảo đảm nhiều caster được chuyển trạng thái cùng lúc.
Ngoài loại khóa, tải trọng và điều kiện vận hành của caster vẫn phải được đánh giá độc lập. “Có khóa” không có nghĩa bánh phù hợp với mọi tải hay tốc độ. Ví dụ, ISO 22883:2004 quy định yêu cầu và thử nghiệm đối với bánh xe/caster công nghiệp dùng cho thiết bị đẩy tay hoặc kéo bằng động lực ở tốc độ đến 1,1 m/s, tương đương 4 km/h; tiêu chuẩn này đồng thời nêu rõ không áp dụng cho một số nhóm như đồ nội thất, ghế xoay, thiết bị tổ chức, giường bệnh và ứng dụng dẫn động. Với tốc độ trên 4 km/h đến 16 km/h, ISO 22884:2004 là một phạm vi tiêu chuẩn khác. Điều này cho thấy yêu cầu kỹ thuật phải được xác định theo ứng dụng cụ thể, không chỉ dựa vào việc bánh có bàn đạp khóa hay không.
Cách sử dụng khóa để xe đứng ổn định hơn
Trước khi khóa, nên đưa thiết bị về trạng thái đã dừng thay vì dùng bàn đạp khóa thông thường để hãm một xe đang chạy. Sau đó tác động đầy đủ hành trình của cơ cấu khóa và kiểm tra thực tế bằng một lực đẩy nhẹ trước khi bắt đầu thao tác trên thiết bị. Sự khác biệt giữa locking và braking trong các hệ thống caster chuyên dụng là lý do cần tránh xem hai chức năng này như nhau.
Nếu thiết bị dùng nhiều caster có khóa riêng lẻ, cần khóa đủ số bánh theo thiết kế của thiết bị. Chỉ khóa một bánh trên một khung có nhiều caster xoay thường không đem lại cùng mức ổn định như việc kiểm soát nhiều điểm tiếp xúc. Với hệ thống cần thao tác thường xuyên, khóa trung tâm có lợi thế ở chỗ nhiều caster có thể được kích hoạt bằng một chuyển động chung.
Sau một thời gian sử dụng, nếu bàn đạp không giữ chắc như trước, cơ cấu khó đóng/mở hoặc xe vẫn di chuyển bất thường khi đã khóa, không nên mặc định rằng đó là đặc tính bình thường của bánh. Khóa là một bộ phận cơ khí chịu tải và thao tác lặp lại; trạng thái của cơ cấu cần được kiểm tra trước khi tiếp tục dựa vào nó để giữ thiết bị.
Bánh xe có khóa giữ xe bằng cách kiểm soát chuyển động của bánh, cụm xoay, hoặc cả hai. Vì vậy, muốn biết một bánh “giữ chắc đến đâu”, trước hết phải xác định nó là wheel brake, directional lock hay total lock. Wheel brake thích hợp để ngăn bánh tự lăn; directional lock phục vụ kiểm soát hướng; total lock phù hợp hơn khi cần thiết bị đứng ổn định vì nó đồng thời khóa bánh và đầu xoay.
Nên sử dụng bánh xe có khóa khi thiết bị cần vừa di động vừa thường xuyên dừng để thao tác, xếp dỡ hoặc làm việc tại chỗ. Tuy nhiên, khóa caster không thay thế việc kiểm tra tải trọng, điều kiện sàn, phạm vi tốc độ và yêu cầu ổn định của toàn bộ thiết bị. Với những ứng dụng đòi hỏi cố định gần như tuyệt đối, cần xem cơ cấu khóa là một phần của giải pháp ổn định chứ không phải toàn bộ giải pháp.
