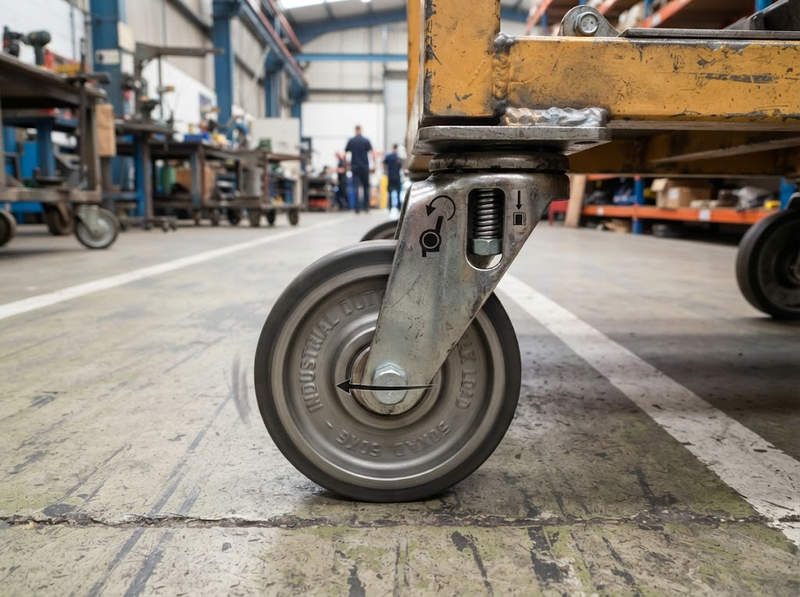

Nguyên lý hoạt động của khóa định hướng bánh xe

Điểm quan trọng nhất để hiểu cơ chế là tách hai chuyển động khác nhau của một bánh xoay: bánh quay quanh trục ngang để lăn trên sàn, còn toàn bộ càng bánh quay quanh trục đứng để đổi hướng. Khóa định hướng chỉ cần loại bỏ chuyển động thứ hai, vì vậy nó có thể giữ phương chuyển động mà không nhất thiết ngăn bánh xe tiến hoặc lùi.

Hai chuyển động độc lập quyết định khóa định hướng tác động vào đâu

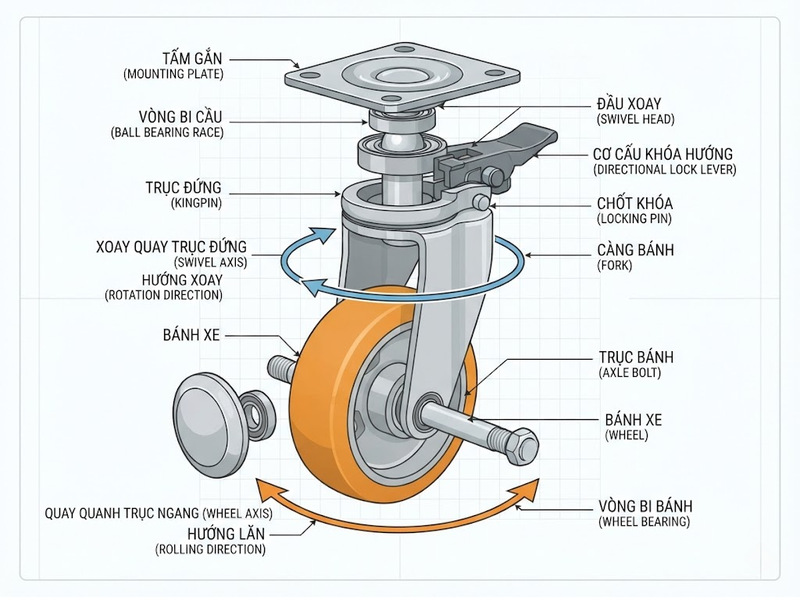

Một caster xoay gồm bánh xe nằm trong càng và một đầu xoay nối càng với phần gá lên xe hoặc thiết bị. Bánh quay quanh trục bánh để tạo chuyển động lăn, trong khi đầu xoay cho phép càng đổi phương quanh trục đứng. Blickle phân biệt rõ ba tác động khóa: khóa chuyển động quay của bánh, khóa đồng thời bánh và đầu xoay, hoặc chỉ khóa chuyển động xoay của càng bằng directional lock.

Vì vậy, đối tượng mà khóa định hướng bánh xe cần giữ không phải là lốp hay ổ bi bánh xe, mà là vị trí góc tương đối giữa phần gá cố định và phần càng đang xoay. Khi mối quan hệ góc này bị giữ lại, mặt phẳng của bánh không thể tự quay sang một phương mới. Bánh vẫn có thể quay quanh trục của chính nó nên xe vẫn tiến hoặc lùi theo hướng mà càng đang được cố định.

Đó cũng là lý do một caster xoay có thể “biến thành” caster cố định mà không cần thay cả cụm bánh. Sự biến đổi chỉ xảy ra ở bậc tự do xoay quanh trục đứng, chứ kết cấu bánh không thực sự trở thành một caster rigid khác. Blickle xác nhận rằng khi directional lock được kích hoạt, trục xoay của đầu caster bị chặn và caster hoạt động như một fixed castor; khi nhả khóa, nó lại có thể xoay.

Cơ cấu gài biến bánh xoay thành bánh giữ hướng theo từng bước

Chi tiết cơ khí khác nhau giữa từng dòng sản phẩm, nhưng nguyên lý chung là tạo một liên kết cơ khí giữa phần cố định và phần xoay. Ở một số caster tải nặng của Blickle, phần tử này là locking bolt làm việc với các vị trí khóa định trước; ở một thiết kế kết hợp khác, hãng sử dụng lò xo khóa ăn khớp với đĩa bi có răng để ngăn đầu xoay quay. Điều đó cho thấy khóa định hướng thường dựa trên sự ăn khớp cơ khí thay vì chỉ tạo thêm ma sát lên bánh.

1. Kích hoạt cơ cấu khóa: Người vận hành đưa khóa sang trạng thái làm việc, khiến phần tử khóa được đặt vào trạng thái sẵn sàng gài

2. Đưa phần xoay tới vị trí định hướng: Càng bánh phải tương ứng với một vị trí mà cơ cấu khóa được thiết kế để giữ

3. Phần tử khóa ăn khớp: Chốt, bu-lông khóa hoặc cơ cấu tương đương giữ phần xoay với phần gá, ngăn chuyển động tương đối quanh trục đứng

4. Nhả khóa khi cần đổi hướng: Liên kết giữ được giải phóng, đầu xoay lấy lại khả năng quay và caster trở về chức năng bánh xoay

Khi đã gài, lực có xu hướng làm càng đổi hướng được truyền qua cơ cấu khóa thay vì làm đầu xoay tiếp tục quay. Bởi trục bánh không phải đối tượng bị khóa trong cấu hình directional lock đơn thuần, bánh vẫn có thể quay để xe di chuyển. Khi nhả cơ cấu, ràng buộc này biến mất và khả năng xoay của caster được phục hồi.

Vì sao khóa định hướng rồi bánh xe vẫn có thể lăn?

Cách gọi “khóa bánh” dễ tạo cảm giác rằng bánh xe sẽ đứng yên. Với khóa định hướng, điều đó không đúng nếu sản phẩm chỉ có chức năng directional lock. Cơ cấu khóa giữ hướng của càng, không mặc định giữ vòng quay của bánh.

Blickle phân loại riêng wheel brake để chặn bánh quay, directional lock để chặn càng xoay và cơ cấu wheel-and-swivel-head brake để chặn cả hai. Vì thế, một caster đang được khóa định hướng vẫn có thể lăn tiến và lùi theo phương được giữ.

Đây chính là cơ sở để nói bánh xoay đã “thành bánh cố định”: từ góc nhìn điều hướng, càng không còn tự quay quanh trục đứng nên hành vi của nó giống caster rigid. Nhưng xét về chuyển động lăn, bánh vẫn thực hiện đúng chức năng của một bánh xe. Hamilton cũng mô tả swivel lock là cơ cấu cho phép caster xoay hoạt động như caster rigid khi khóa được gài, chứ không phải cơ cấu dừng toàn bộ chuyển động của bánh.

Ngoại lệ cần chú ý là một số sản phẩm tích hợp nhiều chức năng trên cùng caster. Blickle, chẳng hạn, có thiết kế kết hợp directional lock với wheel brake. Trong trường hợp đó, trạng thái vận hành phụ thuộc vào chức năng nào đang được kích hoạt, nên không thể suy luận rằng mọi cụm có bàn đạp khóa đều chỉ giữ hướng.

Vì sao khóa thường chỉ bắt ở một số góc định sẵn?

Khóa định hướng không nhất thiết là một chiếc “kẹp” có thể giữ càng ở bất kỳ góc nào. Nhiều thiết kế sử dụng các vị trí định hướng đã được lập sẵn để phần tử khóa có điểm ăn khớp cơ khí xác định. Blickle mô tả directional lock là cơ cấu giữ caster tại các hướng định trước; một phiên bản tải nặng của hãng sử dụng bu-lông khóa với bốn vị trí cách nhau 90°.

Thông số thực tế cũng cho thấy cách bố trí này có thể thay đổi theo sản phẩm. Dòng Delta của TENTE cho phép cấu hình khóa theo 2 vị trí cách nhau 180° hoặc 4 vị trí cách nhau 90°. Như vậy, “giữ hướng” không đồng nghĩa với khóa vô hạn ở mọi góc; ở các thiết kế dạng phân độ, hướng được giữ phải tương ứng với một trong những vị trí mà cơ cấu khóa cho phép.

Về mặt cơ học, cách bố trí theo vị trí định sẵn tạo ra một điểm tựa hình học rõ ràng cho chốt hoặc phần tử khóa. Nó cũng giải thích tại sao người vận hành có thể kích hoạt cơ cấu nhưng vẫn cần caster đạt đúng vị trí gài trước khi trạng thái khóa cơ khí hoàn chỉnh được hình thành. Cách thức gài cụ thể—gài tức thời, có phần tử đàn hồi hay yêu cầu thao tác riêng—phụ thuộc thiết kế của từng dòng caster, nên không nên áp một trình tự chi tiết cho mọi loại khóa.

Khóa định hướng khác phanh bánh và khóa tổng như thế nào?

Ba chức năng này khác nhau ở chuyển động mà chúng loại bỏ.

Khóa định hướng loại bỏ chuyển động xoay của càng quanh trục đứng nhưng để bánh lăn. Phanh bánh làm điều ngược lại ở khía cạnh chính: nó ngăn bánh quay quanh trục bánh nhưng không nhất thiết giữ hướng của càng. Khóa tổng hoặc cơ cấu khóa đồng thời bánh và đầu xoay sẽ giữ cả hai chuyển động. Cách phân loại của Blickle thể hiện trực tiếp ba trạng thái cơ học này.

Sự khác biệt có ý nghĩa thực tế lớn. Nếu mục tiêu là giúp xe đẩy chạy thẳng hơn nhưng vẫn tiếp tục di chuyển, chức năng cần tác động là chuyển động xoay của caster. Nếu mục tiêu là giữ xe đứng tại chỗ, chỉ khóa hướng là chưa đủ bởi bánh vẫn có thể lăn. Ngược lại, nếu chỉ phanh bánh mà đầu xoay vẫn tự do, caster vẫn có khả năng đổi góc quanh trục đứng dù bánh không lăn.

Một số sản phẩm kết hợp hai hoặc nhiều cơ chế nên hình dáng bên ngoài không phải lúc nào cũng cho biết chính xác khóa đang tác động vào đâu. Ví dụ, Blickle mô tả một hệ thống kết hợp mà một thao tác dùng để khóa toàn phần trong khi thao tác khác chỉ kích hoạt directional lock. Vì vậy, khi đánh giá một caster cụ thể, chức năng của cơ cấu khóa quan trọng hơn tên gọi chung hay sự hiện diện của một bàn đạp.

Khi nào cơ chế giữ hướng tạo khác biệt rõ nhất?

Caster xoay mang lại khả năng cơ động cao vì càng có thể tự đổi hướng, nhưng chính khả năng đó có thể khiến thiết bị sử dụng toàn bánh xoay khó duy trì đường đi thẳng. Blickle ghi nhận rằng với cấu hình nhiều caster xoay, việc di chuyển theo đường thẳng có thể khó hơn và việc bổ sung directional lock cho một hoặc hai caster có thể cải thiện tình trạng này.

Khi khóa được gài, caster tương ứng tạm thời đảm nhiệm vai trò định hướng giống bánh cố định. Nó chống lại xu hướng càng tự xoay sang bên khi xe được đẩy, từ đó tạo một phương ưu tiên cho chuyển động. Khi cần quay gấp hoặc dịch chuyển linh hoạt trong không gian hẹp, nhả khóa trả lại khả năng xoay của caster. Đây chính là giá trị của cơ cấu: cùng một cụm bánh có thể chuyển giữa tính cơ động của bánh xoay và khả năng giữ hướng của bánh cố định. Blickle và Hamilton đều mô tả sự chuyển đổi chức năng này theo trạng thái gài hoặc nhả khóa.

Đổi lại, khóa định hướng không phải một hệ thống lái chủ động. Nó không tự điều khiển xe về một quỹ đạo mong muốn mà chỉ hạn chế caster xoay khỏi hướng đã được khóa. Khi cơ cấu đang gài, lợi thế xoay tự do của caster cũng tạm thời mất đi; vì thế chức năng này có giá trị nhất khi thiết bị cần luân phiên giữa các đoạn đi thẳng và các đoạn cần cơ động.

Bản chất của khóa định hướng bánh xe là khóa có chọn lọc một chuyển động: nó giữ đầu xoay hoặc càng bánh tại một hướng xác định trong khi trục bánh vẫn được phép quay. Nhờ sự ăn khớp của chốt, bu-lông khóa hoặc cơ cấu giữ tương đương, caster xoay tạm thời hành xử như caster cố định; khi cơ cấu được nhả, khả năng xoay đổi hướng trở lại. Các vị trí khóa có thể được phân độ như 2 × 180° hoặc 4 × 90° tùy thiết kế, vì vậy “biến bánh xoay thành bánh giữ hướng” thực chất là khống chế bậc tự do xoay quanh trục đứng, không phải biến đổi hay khóa toàn bộ bánh xe.
