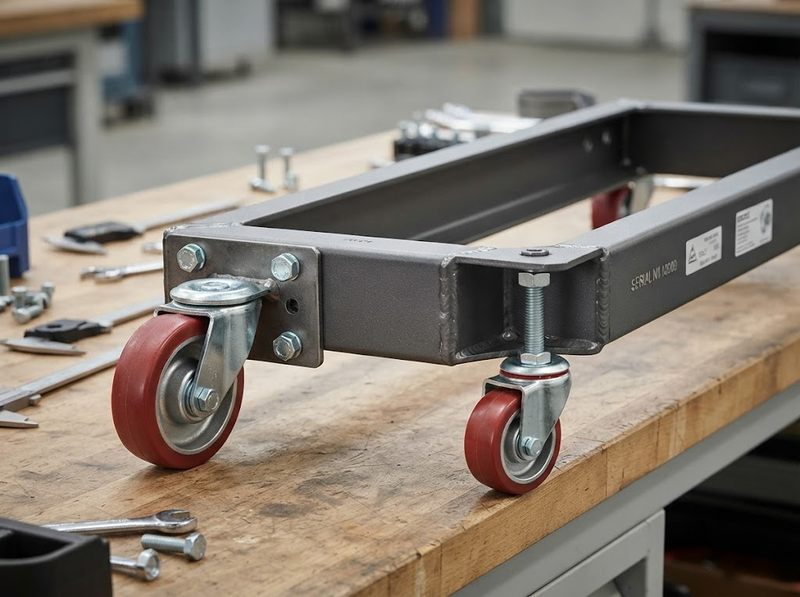

Bánh xe mặt đế và cọc vít khác nhau thế nào?

Vì cấu trúc liên kết khác nhau, hai loại yêu cầu khung nhận khác nhau, truyền lực vào khung theo cách khác nhau và phải kiểm tra những kích thước lắp đặt khác nhau. Do đó, khi so sánh nên xem mặt đế và cọc vít là hai phương án kết nối cơ khí, thay vì mặc định một loại luôn tốt hoặc chịu tải cao hơn loại còn lại.

Khác biệt cốt lõi nằm ở giao diện lắp

Theo hướng dẫn fitting của Blickle, bánh xe mặt đế được cố định lên một bề mặt phẳng bằng bulông và đai ốc. Với loại cọc ren, cọc được bắt vào ren cái của thiết bị hoặc đi qua một lỗ trụ rồi siết bằng đai ốc.

Như vậy, khác biệt quan trọng nhất không nằm ở hình dạng bánh xe bên dưới mà nằm ở cách tải và lực giữ được truyền từ càng bánh xe sang kết cấu của thiết bị.

Bánh xe mặt đế tạo liên kết qua một bản đế phẳng

Ở kiểu mặt đế, phần trên của cụm bánh xe là một bản kim loại có các lỗ lắp. Bản này đặt trực tiếp lên bề mặt của khung, sau đó được giữ bằng các chi tiết bắt bulông. Blickle yêu cầu khi lựa chọn kiểu lắp này phải xét ít nhất ba nhóm kích thước: kích thước ngoài của đế, khoảng cách các lỗ bắt và đường kính lỗ. Hãng cũng mô tả bánh xe mặt đế được lắp lên một bề mặt phẳng.

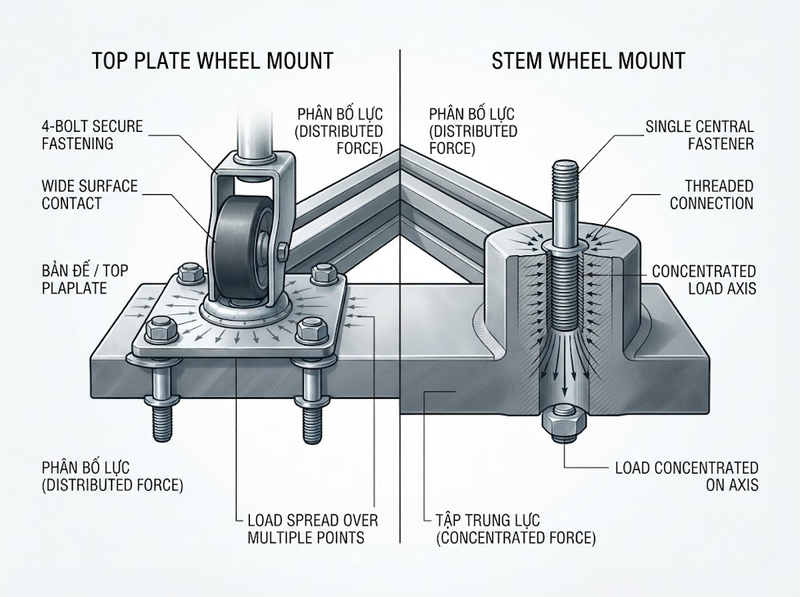

Về cơ học, bản đế tạo ra một vùng tiếp xúc giữa cụm bánh xe và khung thay vì chỉ dựa vào một điểm ren trung tâm. Lực từ bánh xe được đưa vào bản đế rồi truyền sang kết cấu nhận thông qua vùng tiếp xúc và các vị trí bắt bulông. Vì vậy, độ phẳng và diện tích đỡ thực tế của khung có ý nghĩa: nếu một phần bản đế bị treo hoặc không tựa đúng lên bề mặt nhận, đường truyền lực thực tế sẽ khác với điều kiện lắp mà nhà sản xuất thiết kế.

Mặt đế cũng không có một kích thước duy nhất. Danh mục fitting của TENTE hiện liệt kê nhiều kích cỡ, chẳng hạn các mặt đế 35 × 35 mm, 77 × 67 mm, 90 × 75 mm, 130 × 74 mm hay 137 × 90 mm tùy dòng sản phẩm. Điều này cho thấy chỉ nhìn thấy “bánh xe mặt đế” chưa đủ để xác định khả năng lắp; pattern lỗ và kích thước bản đế vẫn phải trùng với khung.

Bánh xe cọc vít liên kết qua một cọc ren trung tâm

Bánh xe cọc vít, còn được gọi theo tài liệu kỹ thuật là threaded pin hoặc threaded stem, không dùng một bản đế lớn để bắt vào khung. Phần liên kết là một cọc ren nhô lên từ cụm bánh xe. Cọc này có thể vặn trực tiếp vào ren cái trên thiết bị hoặc xuyên qua một lỗ rồi được khóa bằng đai ốc.

Vì vậy, đường truyền lực tập trung quanh giao diện ren trung tâm. Khả năng làm việc của liên kết không chỉ phụ thuộc vào bản thân cọc mà còn phụ thuộc vào phần kết cấu nhận cọc: lỗ ren, chiều dài ăn khớp hoặc vị trí để đặt và siết đai ốc phải phù hợp với thiết kế.

Kích thước cọc cũng không nên được hiểu là một chuẩn duy nhất cho mọi hãng. Blickle nêu M10 và M12 trong hướng dẫn threaded pin của hãng, trong khi danh mục threaded stem của TENTE còn liệt kê các đường kính 8, 10, 12 và 16 mm, với những cấu hình như 10 × 15 mm, 12 × 25 mm hay 12 × 30 mm. Vì thế, ký hiệu cọc ren trên bản vẽ hoặc datasheet của đúng model mới là căn cứ để xác định khả năng tương thích.

Hai kiểu lắp đòi hỏi kết cấu khung nhận khác nhau

Sự khác biệt giữa mặt đế và cọc vít thể hiện rõ nhất khi nhìn vào thiết bị mà bánh xe sẽ được gắn vào.

Mặt đế cần một vùng phẳng đủ để bản đế tựa lên và có các vị trí bắt bulông tương ứng. Đây là giao diện thuận với các đáy khung, tấm thép hoặc kết cấu đã được bố trí sẵn pattern lỗ lắp. Ngược lại, cọc vít cần một lỗ ren phù hợp hoặc một lỗ xuyên cho phép đưa cọc qua và siết đai ốc. Hai yêu cầu này xuất phát trực tiếp từ cấu trúc fitting của từng loại.

Do đó, một bánh xe cọc vít không phải phiên bản “bỏ bản đế” của cùng một bánh xe theo nghĩa có thể thay ngang trực tiếp. Tương tự, không thể lấy bánh xe mặt đế gắn vào vị trí vốn chỉ có một lỗ ren trung tâm nếu kết cấu không có bề mặt và các điểm bắt phù hợp.

Nếu muốn đổi từ kiểu này sang kiểu kia, phần giao diện của khung cũng phải thay đổi hoặc có chi tiết chuyển tiếp phù hợp. Khi đó, đường truyền lực của hệ thống đã khác thiết kế ban đầu và cần được kiểm tra lại thay vì chỉ đối chiếu kích thước bánh xe.

Kiểu lắp ảnh hưởng kết cấu nhưng không tự quyết định tải trọng

Một hiểu nhầm phổ biến là bánh xe mặt đế luôn chịu tải lớn, còn cọc vít luôn chịu tải nhỏ. Dữ liệu sản phẩm cho thấy cách kết luận này quá đơn giản.

Trong hệ sản phẩm của Blickle, fitting mặt đế được sử dụng từ bánh xe tải nhẹ đến bánh xe cho thiết bị vận chuyển và các dòng heavy-duty. Chẳng hạn, hãng công bố dòng bracket L dùng mặt đế với tải đến 600 kg và dòng LHD mặt đế đến 900 kg ở các cấu hình tương ứng. Trong khi đó, hướng dẫn của cùng hãng mô tả threaded pin là kiểu lắp chủ yếu xuất hiện ở nhóm light-duty.

Những con số này cho thấy mặt đế có mặt trong các dải tải rất rộng ở danh mục của một nhà sản xuất, nhưng không tạo ra quy tắc rằng cứ dùng mặt đế thì tải trọng sẽ cao hơn. Tải danh định vẫn thuộc về từng model hoàn chỉnh và điều kiện lắp mà nhà sản xuất quy định.

Vì vậy, kiểu lắp chỉ nên được dùng để đánh giá cấu trúc liên kết và mức độ phù hợp với khung. Muốn biết bánh xe chịu được bao nhiêu tải, phải đọc thông số tải của chính model đó; không nên suy ngược tải trọng chỉ từ việc nhìn thấy mặt đế hay cọc ren.

Cần kiểm tra kích thước nào trước khi thay thế hoặc đổi kiểu lắp?

Sự tương thích cơ khí phải được kiểm tra tại chính giao diện lắp. Hai loại dùng các bộ kích thước khác nhau, nên không thể chỉ đo đường kính bánh rồi kết luận có thể thay thế.

Với bánh xe mặt đế

Các thông số chính cần đối chiếu theo hướng dẫn fitting của Blickle gồm:

· Kích thước ngoài của bản đế

· Khoảng cách giữa các lỗ bắt bulông

· Đường kính lỗ bắt

· Bề mặt khung có đủ phẳng và đủ diện tích để đỡ bản đế

Chỉ cần pattern lỗ hoặc kích thước đế khác nhau, hai bánh xe cùng được gọi là “mặt đế” vẫn có thể không lắp thay trực tiếp cho nhau. Danh mục kích thước mặt đế đa dạng của TENTE cũng cho thấy sự khác biệt này trong thực tế sản phẩm.

Với bánh xe cọc vít

Đối với cọc ren, các yếu tố trọng tâm là:

· Kích thước hoặc đường kính ren của cọc

· Chiều dài phần cọc nhô lên

· Kết cấu nhận là lỗ ren hay lỗ xuyên kèm đai ốc

· Khoảng không gian cần thiết để cọc đi vào và được siết đúng vị trí

Một cọc M10 và một cọc M12 không thể thay cho nhau chỉ vì tổng chiều cao của hai bánh xe tương đương. Tương tự, cùng đường kính cọc nhưng chiều dài không phù hợp vẫn có thể làm liên kết không đáp ứng đúng cấu hình mà nhà sản xuất thiết kế.

Bánh xe mặt đế và cọc vít khác nhau chủ yếu ở kết cấu liên kết với thiết bị. Mặt đế dùng một bản phẳng và các vị trí bắt bulông để liên kết với bề mặt khung; cọc vít dùng một cọc ren trung tâm bắt vào lỗ ren hoặc lỗ xuyên có đai ốc. Sự khác biệt này quyết định loại bề mặt nhận, bộ kích thước cần kiểm tra và cách lực được đưa từ bánh xe vào khung. Tải trọng không nên được suy ra chỉ từ kiểu lắp: lựa chọn và thay thế chính xác phải dựa trên cả giao diện lắp lẫn thông số của model cụ thể.
