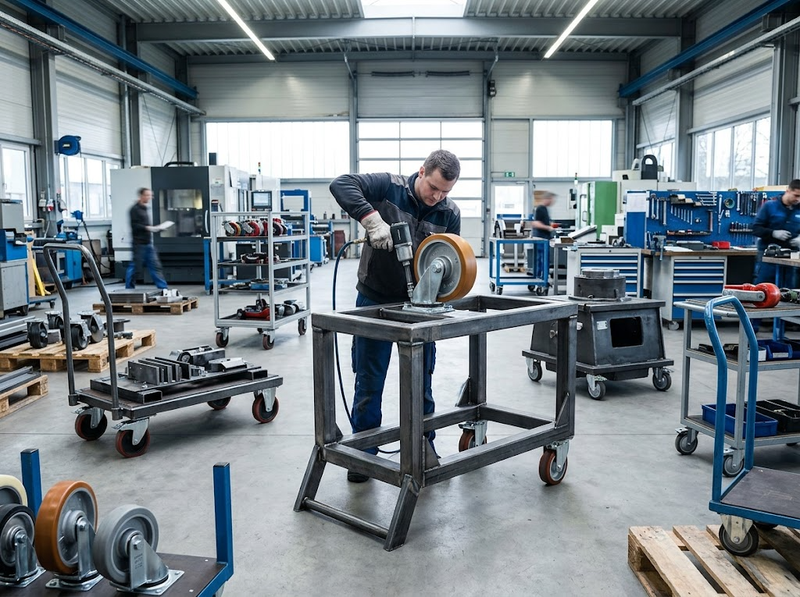

Các kiểu lắp bánh xe đẩy phổ biến

Các kiểu lắp bánh xe đẩy phổ biến hiện nay gồm:

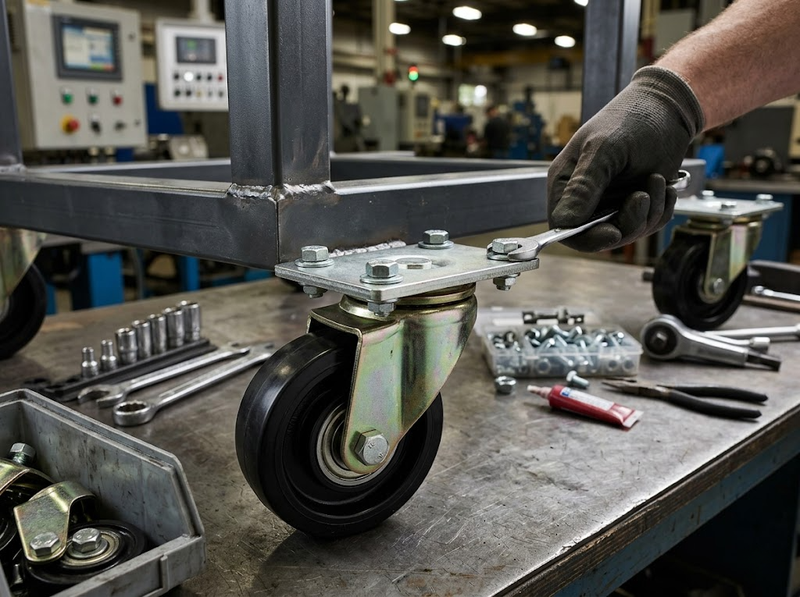

Kiểu lắp mặt đế

Kiểu lắp mặt đế là dạng phổ biến nhất trong các ứng dụng công nghiệp, kho hàng và thiết bị vận chuyển. Bánh xe được cố định thông qua một tấm đế kim loại phẳng có các lỗ bắt vít.

Cấu tạo cơ bản gồm:

· Cụm bánh xe

· Càng bánh xe

· Mặt đế hình vuông hoặc chữ nhật

· Các lỗ bắt bulông để liên kết với khung thiết bị

Ưu điểm của kiểu lắp này là khả năng chịu tải tốt do lực được phân bố qua nhiều điểm cố định. Vì vậy, bánh xe mặt đế thường được dùng cho:

· Xe đẩy hàng công nghiệp

· Giá kệ di động

· Máy móc thiết bị

· Bàn thao tác

· Thiết bị vận chuyển tải trọng lớn

Kiểu lắp mặt đế thường có hai dạng chính:

· Mặt đế cố định: bánh chỉ di chuyển theo một hướng

· Mặt đế xoay: bánh có thể quay 360 độ giúp thiết bị đổi hướng linh hoạt

Kiểu lắp cọc vít

Kiểu lắp cọc vít sử dụng một ty ren hoặc trục vít nhô ra từ cụm bánh xe để liên kết với khung thiết bị thông qua lỗ ren hoặc đai ốc.

Đặc điểm của kiểu lắp này là:

· Kết cấu gọn

· Lắp đặt nhanh

· Không cần mặt đế lớn

· Phù hợp với thiết bị có không gian lắp hạn chế

Bánh xe cọc vít thường được sử dụng cho:

· Xe đẩy nhỏ

· Tủ thiết bị

· Giá trưng bày

· Nội thất di động

· Thiết bị văn phòng

Khả năng chịu tải của kiểu lắp cọc vít phụ thuộc vào đường kính cọc, vật liệu ren, kết cấu càng bánh xe và phương pháp liên kết với thiết bị.

Kiểu lắp cọc trụ

Kiểu lắp cọc trụ sử dụng một trục trụ trơn hoặc cọc kim loại để đưa trực tiếp vào ống lắp trên thiết bị. Đây là dạng thường gặp trong các hệ thống cần tháo lắp nhanh.

Đặc điểm:

· Lắp đặt đơn giản

· Dễ thay thế bánh xe

· Kích thước nhỏ gọn

Kiểu lắp này thường xuất hiện ở:

· Xe đẩy nhẹ

· Thiết bị y tế

· Ghế di động

· Giá đỡ nhỏ

So với mặt đế, cọc trụ thường phù hợp hơn với các ứng dụng yêu cầu tính linh hoạt và trọng lượng tải không quá lớn.

Kiểu lắp lỗ xuyên trục

Kiểu lắp lỗ xuyên trục sử dụng một trục đi xuyên qua bánh xe và được cố định vào khung bằng bulông, chốt hoặc đai ốc.

Cấu tạo này giúp bánh xe có khả năng chịu lực theo phương trục tốt hơn và thường được áp dụng trong các thiết bị cần độ chắc chắn cao.

Các ứng dụng phổ biến:

· Xe kéo

· Xe đẩy tải nặng

· Thiết bị vận chuyển ngoài trời

· Máy móc công nghiệp

Kiểu lắp này thường có ưu điểm về độ bền cơ học nhưng yêu cầu kết cấu khung phải được thiết kế phù hợp.

Kiểu lắp chuyên dụng theo thiết bị

Ngoài các kiểu lắp phổ biến trên, một số bánh xe đẩy sử dụng kiểu lắp riêng theo yêu cầu của thiết bị.

Ví dụ:

· Kiểu gắn ray cho hệ thống cửa hoặc thiết bị trượt

· Kiểu gắn ngàm cho thiết bị có kết cấu đặc biệt

· Kiểu lắp tháo nhanh cho các ứng dụng cần thay đổi thường xuyên

Những kiểu lắp này thường không dùng phổ biến nhưng có vai trò quan trọng trong các hệ thống chuyên biệt.

Cách lựa chọn kiểu lắp bánh xe đẩy phù hợp

Để chọn đúng kiểu lắp, cần xem xét các yếu tố chính:

· Kết cấu vị trí gắn bánh xe trên thiết bị

· Tải trọng cần chịu

· Không gian lắp đặt

· Yêu cầu di chuyển thẳng hoặc xoay hướng

· Tần suất sử dụng

· Điều kiện môi trường làm việc

Thông thường:

· Thiết bị tải nặng nên ưu tiên bánh xe mặt đế

· Thiết bị nhỏ gọn nên dùng bánh xe cọc vít hoặc cọc trụ

· Thiết bị cần thay thế nhanh nên cân nhắc kiểu lắp tháo rời

· Thiết bị cần độ ổn định cao nên chọn kiểu lắp có nhiều điểm liên kết

Việc lựa chọn đúng kiểu lắp giúp bánh xe hoạt động ổn định, giảm rung lắc và kéo dài tuổi thọ của cả hệ thống.

Các kiểu lắp bánh xe đẩy phổ biến gồm mặt đế, cọc vít, cọc trụ, lỗ xuyên trục và các kiểu lắp chuyên dụng. Mỗi dạng có ưu điểm riêng và phù hợp với những nhóm thiết bị khác nhau. Khi lựa chọn, cần dựa trên tải trọng, cấu tạo thiết bị và điều kiện vận hành để đảm bảo hiệu quả sử dụng.
