So sánh ổ bi cầu và ổ bi con lăn

Vì thế, không thể kết luận đơn giản rằng một loại luôn tốt hơn loại kia. Với bánh xe chịu tải nhẹ đến trung bình, cần quay nhanh, ma sát thấp và kết cấu gọn, ổ bi cầu thường có lợi thế. Khi tải lớn, yêu cầu độ cứng cao hoặc bánh xe đồng thời chịu lực hướng kính và lực dọc trục đáng kể, một thiết kế ổ con lăn phù hợp — đặc biệt là ổ con lăn côn — thường có ưu thế. SKF cũng lưu ý rằng khi so trong cùng kích thước, ổ con lăn có khả năng tiếp nhận tải lớn hơn ổ bi cầu.

Khác biệt cốt lõi nằm ở kiểu tiếp xúc lăn

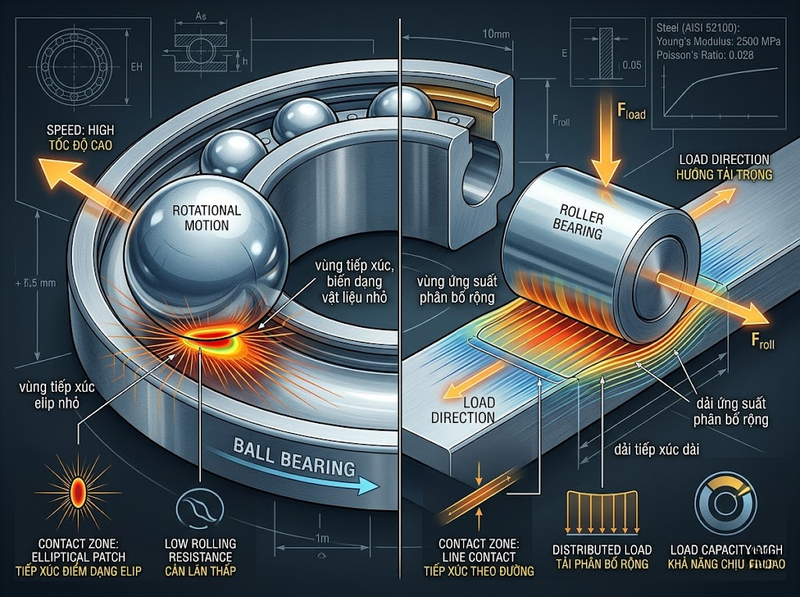

Khi bánh xe chịu trọng lượng, lực từ mặt đường truyền qua vành, moay-ơ rồi đến ổ lăn. Với viên bi, diện tích tiếp xúc ban đầu nhỏ nên ma sát lăn có thể thấp và phần tử lăn thuận lợi cho tốc độ cao. NSK mô tả ổ bi rãnh sâu sử dụng tiếp xúc điểm, nhờ đó có thể vận hành ở tốc độ cao với mô-men cản, tiếng ồn và rung thấp.

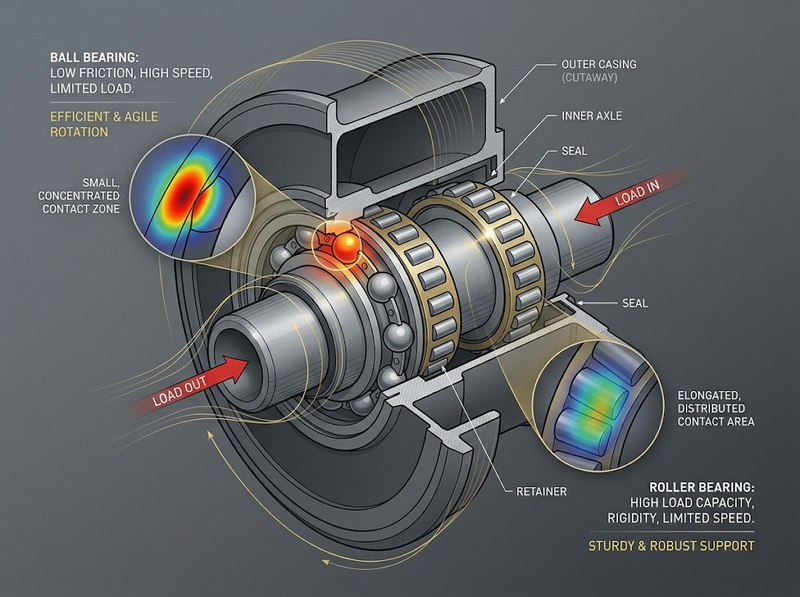

Ổ con lăn lại tạo tiếp xúc theo đường. Diện tích truyền lực lớn hơn làm giảm mức độ tập trung tải trên một vùng tiếp xúc rất nhỏ, qua đó cho phép thiết kế đạt tải trọng danh nghĩa cao hơn trong cùng khoảng kích thước. Đổi lại, diện tích tiếp xúc và các chuyển động trượt phụ trong một số thiết kế có thể làm ma sát lớn hơn, nên khả năng tốc độ không mặc nhiên cao bằng ổ bi cầu. NSK nêu rõ ổ con lăn có tải trọng danh nghĩa cao hơn ổ bi cầu cùng kích thước nhưng khả năng tốc độ thấp hơn do ma sát của tiếp xúc đường lớn hơn.

Đây là nguyên nhân cơ học phía sau phần lớn khác biệt trên bánh xe: ổ bi cầu thiên về ma sát thấp và tốc độ; ổ con lăn thiên về tải và độ cứng. Tuy nhiên, kết luận này chỉ là nguyên tắc lựa chọn ban đầu vì từng họ ổ lăn có hình học khác nhau.

Khả năng chịu tải trên bánh xe khác nhau thế nào?

Tải tác dụng lên bánh xe không chỉ có trọng lượng theo phương thẳng đứng. Khi xe đổi hướng, vào cua, phanh, gặp mặt đường nghiêng hoặc khi điểm đặt tải lệch khỏi tâm ổ, ổ lăn còn có thể chịu tải dọc trục và mô-men.

Ổ bi cầu rãnh sâu không chỉ chịu tải hướng kính. SKF cho biết loại ổ này có thể tiếp nhận cả tải hướng kính và tải dọc trục theo hai chiều. Vì vậy, với nhiều bánh xe tải vừa phải, kết cấu đơn giản và tải ngang không quá lớn, một cặp ổ bi rãnh sâu có thể đáp ứng cả việc đỡ tải lẫn định vị trục.

Với ổ con lăn, phải phân biệt loại con lăn. Ổ con lăn trụ chủ yếu phát huy ưu thế ở tải hướng kính lớn. Ổ con lăn côn được thiết kế để chịu đồng thời tải hướng kính và tải dọc trục; SKF xác nhận ổ con lăn côn một dãy dùng cho tải kết hợp, còn Timken mô tả loại ổ này cho cả ứng dụng tải hướng kính và dọc trục.

Vì vậy, nói “ổ con lăn chịu tải tốt hơn” là chưa đủ để chọn cho bánh xe. Nếu bánh chỉ chịu tải hướng kính lớn, ổ con lăn trụ có thể phù hợp. Nếu moay-ơ phải chịu cả tải đứng và lực ngang đáng kể, ổ con lăn côn hoặc một bố trí ổ thích hợp để xử lý tải kết hợp mới là hướng so sánh chính xác.

Một chỉ dấu định lượng quan trọng là tuổi thọ danh nghĩa. Trong quan hệ tuổi thọ cơ bản (L_{10}), tải trọng động danh nghĩa (C) được so với tải tương đương (P); SKF nêu số mũ (p=3) cho ổ bi cầu và (p=10/3) cho ổ con lăn. ISO 281 định nghĩa (L_{10}) là tuổi thọ cơ bản tương ứng với mức tin cậy 90% trong các điều kiện quy định. Điều này cũng cho thấy không thể suy ra tuổi thọ chỉ từ tên “bi cầu” hay “con lăn”: phải biết tải thực tế và tải trọng danh nghĩa của đúng mã ổ.

Ma sát, tốc độ và độ êm khi bánh quay

Nếu cùng một bánh xe phải quay ở tốc độ cao, ma sát của ổ lăn ảnh hưởng trực tiếp đến nhiệt sinh ra và mô-men cần để duy trì chuyển động. Thiết kế tiếp xúc điểm của ổ bi cầu giúp giảm cản lăn; SKF mô tả ổ bi rãnh sâu có ma sát thấp, độ ồn và rung thấp, phù hợp với tốc độ quay cao.

Đây là lý do ổ bi cầu xuất hiện phổ biến ở các bánh xe nhỏ, bánh dẫn hướng hoặc cơ cấu cần quay nhẹ. Với tải nằm trong giới hạn của ổ, tăng kích thước và độ phức tạp sang ổ con lăn không nhất thiết đem lại lợi ích tương ứng.

Ổ con lăn có lợi thế tải nhưng không nên hiểu rằng chúng luôn quay “nặng”. Thiết kế hiện đại có thể đạt ma sát thấp và tốc độ cao, nhưng khả năng tốc độ phụ thuộc rất mạnh vào loại ổ, kích thước, khe hở, bôi trơn và nhiệt độ vận hành. SKF lưu ý tốc độ cho phép của ổ lăn thường bị giới hạn bởi nhiệt độ vận hành; do đó không có một ngưỡng rpm chung để tuyên bố ổ bi cầu hoặc ổ con lăn nhanh hơn trong mọi trường hợp.

Trên bánh xe, cách hiểu thực tế là: nếu tải không quá cao nhưng yêu cầu quay nhẹ và nhanh, ổ bi cầu thường là điểm xuất phát hợp lý. Nếu tải tăng đến mức cần diện tích tiếp xúc lớn hơn, lợi ích về tải của ổ con lăn có thể quan trọng hơn phần ma sát bổ sung.

Độ cứng và khả năng giữ bánh ổn định dưới tải

Khả năng chịu tải và độ cứng có liên quan nhưng không hoàn toàn giống nhau. Một ổ có thể chưa vượt quá giới hạn tải nhưng vẫn biến dạng đàn hồi đủ để làm bánh có độ rơ hoặc thay đổi vị trí khi lực ngang tăng.

Tiếp xúc đường của con lăn giúp ổ con lăn đạt khả năng chịu tải và độ cứng cao. Đối với các thiết kế con lăn côn, việc bố trí hai ổ đối nhau còn cho phép hệ thống kiểm soát vị trí hướng kính và dọc trục của moay-ơ dưới tải kết hợp. Vì vậy, ổ con lăn côn được sử dụng trong những ứng dụng bánh và trục nơi tải hướng kính cùng tải dọc trục đều quan trọng.

Đổi lại, loại ổ này phụ thuộc nhiều hơn vào việc thiết lập khe hở hoặc tải đặt trước. NSK lưu ý ổ con lăn côn cần căn chỉnh và preload đúng: preload quá lớn làm tăng ma sát và nhiệt, trong khi quá nhỏ có thể tạo chuyển động không mong muốn và làm tăng mài mòn.

Vì thế, ưu thế “cứng và chịu tải tốt” của ổ con lăn chỉ đạt được khi cụm bánh, trục, vỏ ổ và quá trình lắp đặt phù hợp. Một ổ con lăn có tải danh nghĩa cao nhưng lắp sai không mặc nhiên bền hơn một ổ bi cầu được chọn và lắp đúng.

Sai lệch lắp và va đập không phụ thuộc riêng vào cầu hay con lăn

Một nhầm lẫn phổ biến là coi tất cả ổ bi cầu đều dễ chịu sai lệch còn tất cả ổ con lăn đều cứng và khó căn. Thực tế, khả năng tự lựa phụ thuộc vào thiết kế cụ thể.

Ổ bi cầu tự lựa có rãnh ngoài hình cầu và được thiết kế để bù sai lệch giữa trục và vỏ. NSK công bố mức sai lệch động cho phép khoảng 0,07–0,12 rad, tương đương khoảng 4–7°, trong điều kiện tải thông thường, dù kết cấu xung quanh có thể giới hạn góc thực tế.

Ở phía ổ con lăn, ổ con lăn cầu cũng được thiết kế để chịu tải lớn đồng thời thích nghi với sai lệch. Ngược lại, những thiết kế như ổ con lăn côn cần kiểm soát căn chỉnh và preload chặt hơn; sai lệch có thể làm tải tập trung ở mép vùng tiếp xúc. Các nhà sản xuất vì thế sử dụng biên dạng con lăn tối ưu để giảm ứng suất mép và giảm độ nhạy với lệch trục.

Đối với bánh xe phải đi qua mặt đường xấu hoặc chịu va đập, vì vậy không nên chọn ổ chỉ bằng tiêu chí “cầu hay con lăn”. Độ cứng của trục, khoảng cách giữa hai ổ, độ đồng tâm của lỗ lắp, phớt, lượng mỡ bôi trơn và mức nhiễm bẩn đều có thể ảnh hưởng đến tuổi thọ thực tế. ISO 281 cũng phân biệt tuổi thọ cơ bản với tuổi thọ hiệu chỉnh có xét đến các yếu tố như bôi trơn và nhiễm bẩn.

Khi nào bánh xe nên dùng ổ bi cầu hoặc ổ bi con lăn?

Có thể quy lựa chọn về tải và điều kiện vận hành thay vì chỉ nhìn tên loại ổ:

Các nguyên tắc này phù hợp với hướng dẫn lựa chọn của SKF và NSK: ổ con lăn cùng kích thước có thể chịu tải nặng hơn, trong khi ổ bi cầu tiếp xúc điểm thuận lợi về tốc độ và ma sát; riêng tải dọc trục còn phụ thuộc mạnh vào hình học cụ thể của từng loại ổ.

Do đó, nếu bánh xe chỉ mang tải vừa phải và ưu tiên quay nhẹ, ổ bi cầu thường là lựa chọn đơn giản và hiệu quả. Khi bánh phải mang tải nặng, chịu lực ngang lớn hoặc cần cụm moay-ơ cứng vững hơn, ổ con lăn — đặc biệt ổ con lăn côn trong trường hợp tải kết hợp — thường phù hợp hơn.

Điểm quan trọng nhất là không so sánh hai họ ổ chỉ bằng kích thước ngoài hoặc đường kính lỗ. Khi thiết kế thực tế, cần đối chiếu ít nhất tải trọng động (C), tải trọng tĩnh, tải tương đương (P), tốc độ giới hạn, khả năng chịu tải dọc trục, khe hở/preload và điều kiện bôi trơn của đúng mã ổ. Tuổi thọ danh nghĩa theo ISO 281 cũng được tính từ các thông số tải chứ không từ tên loại ổ đơn thuần.

Tóm lại, sự khác nhau giữa ổ bi cầu và ổ bi con lăn trên bánh xe bắt nguồn từ tiếp xúc điểm so với tiếp xúc đường. Ổ bi cầu thường có lợi thế về ma sát thấp, độ êm và tốc độ khi tải ở mức phù hợp; ổ con lăn thường có lợi thế về khả năng chịu tải và độ cứng. Với tải kết hợp hướng kính–dọc trục lớn, ổ con lăn côn là một thiết kế đặc biệt đáng chú ý.

Không có quy tắc “bánh xe nặng thì cứ dùng con lăn” hay “ổ bi cầu chỉ chịu tải hướng kính”. Cách chọn đúng là xác định hướng và độ lớn của tải, tốc độ, yêu cầu độ cứng, mức sai lệch, điều kiện bôi trơn rồi so các thông số của đúng loại và đúng mã ổ.

Ổ bi cầu có chịu được lực ngang của bánh xe không?

Có. Chẳng hạn, ổ bi rãnh sâu có thể chịu tải hướng kính và tải dọc trục theo cả hai chiều. Tuy nhiên, khả năng chịu tải dọc trục có giới hạn và phải được kiểm tra theo đúng kích thước, tải và thiết kế ổ; khi tải kết hợp lớn, các loại ổ khác có thể thích hợp hơn.

Tại sao không thể nói ổ con lăn bền hơn ổ bi cầu bao nhiêu phần trăm?

Vì tuổi thọ phụ thuộc vào tải trọng danh nghĩa của đúng ổ, tải tương đương thực tế, bôi trơn, nhiễm bẩn và điều kiện vận hành. ISO 281 cung cấp phương pháp tính tuổi thọ danh nghĩa thay vì một tỷ lệ tuổi thọ cố định giữa hai loại ổ.

Ổ con lăn nào đáng chú ý nhất khi nói về moay-ơ bánh xe?

Khi bánh chịu đồng thời tải hướng kính và tải dọc trục, ổ con lăn côn là loại cần xem xét vì hình học của nó được thiết kế cho tải kết hợp. Tuy nhiên, lựa chọn cuối cùng vẫn phải dựa vào tải, tốc độ, độ cứng, bố trí ổ và yêu cầu lắp đặt của cụm bánh cụ thể.
