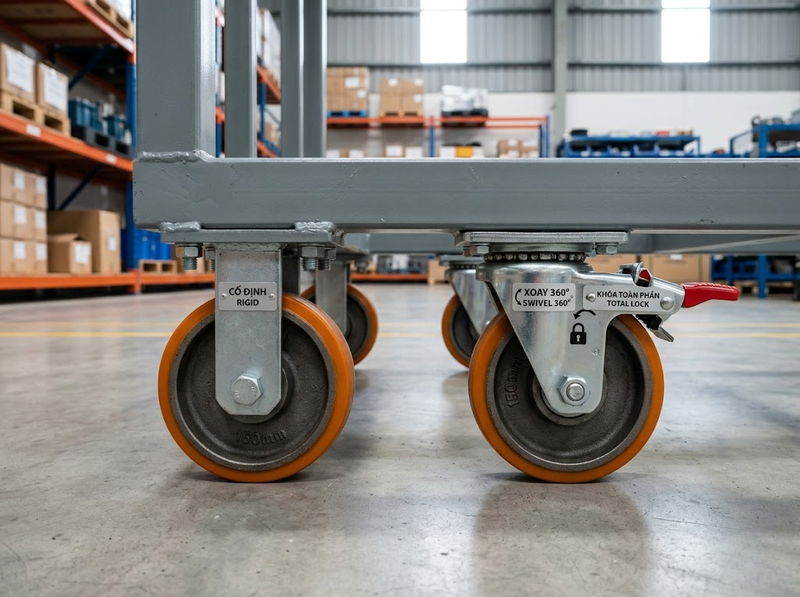

Chức năng và các loại càng bánh xe đẩy

Điểm quan trọng là không nên gom mọi tên gọi vào cùng một cấp phân loại. “Cố định/xoay” mô tả cơ chế định hướng; “có khóa” mô tả chức năng bổ sung; còn kiểu lắp, vật liệu hay các phiên bản giảm chấn, tăng chỉnh chiều cao là những thuộc tính hoặc biến thể khác. Cách tách này giúp hiểu đúng chức năng của càng mà không nhầm sang đặc tính của bánh xe.

Càng bánh xe đẩy đảm nhiệm những chức năng nào?

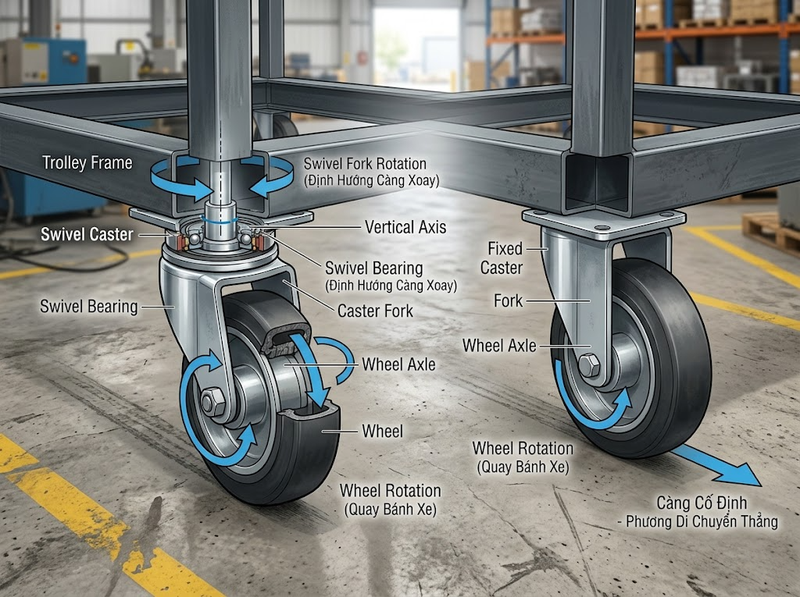

Trong bản vẽ thuật ngữ của Blickle, cụm xoay gồm phần lắp, swivel head, swivel fork, bánh và trục bánh; cụm cố định gồm fixed bracket, bánh và trục bánh. Từ cấu trúc này có thể thấy càng là bộ phận giữ vị trí trục bánh và tạo liên kết cơ khí giữa bánh với khung thiết bị. Ở loại xoay, càng còn tham gia vào cơ cấu định hướng thông qua swivel head; ở loại cố định, nó giữ mặt phẳng bánh theo một hướng xác định so với khung.

Vì thế, chức năng của càng bánh xe đẩy không chỉ là “đỡ bánh”. Nó quyết định ba hành vi cơ bản của cụm caster: bánh có được phép đổi hướng quanh trục đứng hay không; nếu có thì cơ chế xoay diễn ra như thế nào; và khi tích hợp khóa thì chuyển động nào bị hạn chế. Đây cũng là lý do hai cụm dùng cùng một loại bánh nhưng khác càng có thể cho hành vi điều khiển khác nhau.

Về mặt tiêu chuẩn, ISO 22883:2004 đặt ra yêu cầu kỹ thuật, kích thước phù hợp và yêu cầu thử nghiệm cho bánh xe/caster dùng trong ứng dụng công nghiệp đẩy tay hoặc kéo bằng động lực đến 1,1 m/s, tương đương 4 km/h. Phạm vi này cho thấy tải, tốc độ và điều kiện thử là các thông số phải gắn với từng thiết kế cụ thể; không thể chỉ nhìn tên “càng cố định” hay “càng xoay” rồi suy ra khả năng chịu tải.

Càng cố định giữ hướng chuyển động ổn định

Càng cố định, hay fixed bracket/fork, không quay quanh trục đứng. Bánh vẫn quay tự do quanh trục bánh để xe lăn, nhưng hướng của mặt phẳng bánh được giữ cố định so với thân xe. Blickle mô tả fixed castor là loại không xoay và giúp thiết bị di chuyển theo một hướng xác định mà ít lệch hướng hơn.

Cơ chế này giải thích vì sao càng cố định hữu ích khi cần khả năng bám hướng. Khi đẩy xe theo một quãng tương đối thẳng, người dùng không phải liên tục sửa góc của từng bánh. Trong thực tế, nhà sản xuất cũng dùng càng cố định cùng càng xoay trên cùng một thiết bị để cân bằng giữa khả năng đi thẳng và khả năng đổi hướng; TENTE mô tả fixed castor có thể được ghép với swivel castor ở đầu đối diện để tạo chuyển động có định hướng hơn.

“Cố định” ở đây không có nghĩa là bánh bị khóa. Bánh vẫn lăn quanh trục ngang; phần bị cố định là hướng của càng quanh trục đứng. Đây là khác biệt cần nắm trước khi so sánh với càng có phanh hoặc khóa.

Càng xoay tạo khả năng đổi hướng linh hoạt

Càng xoay, hay swivel fork, được nối với phần lắp thông qua swivel head/swivel bearing để có thể quay quanh trục đứng. Blickle cũng chỉ ra rằng tâm ổ xoay thường lệch một khoảng ngang so với trục bánh, gọi là offset. Khoảng lệch này cho phép càng quay tự do và tạo xu hướng để bánh tự căn theo hướng chuyển động khi xe được đẩy.

Nói cách khác, khả năng đổi hướng không đến chỉ từ việc bánh quay “trơn” trên ổ bi. Ổ của bánh cho phép bánh lăn quanh trục của chính nó; còn chuyển động lái của caster đến từ cụm ổ xoay và hình học của càng. Khi lực đẩy làm hướng chuyển động thay đổi, offset tạo mô-men quanh trục xoay, giúp bánh căn theo hướng đi mới.

Tuy nhiên, offset không phải một trị số cố định cho mọi caster. Blickle có cả những thiết kế đặc biệt không offset để đáp ứng yêu cầu quay tại chỗ. Vì vậy, kết luận đúng là càng xoay cho phép thay đổi hướng, còn mức độ cơ động và hành vi lái còn phụ thuộc vào hình học cụ thể của từng thiết kế.

Càng xoay có khóa kiểm soát bánh và hướng xoay

“Càng xoay có khóa” vẫn là một biến thể của càng xoay. Điểm khác nằm ở việc nhà sản xuất bổ sung cơ cấu hạn chế một hoặc nhiều chuyển động. Blickle tách ba chức năng rõ ràng: khóa chuyển động quay của bánh, khóa cả bánh lẫn chuyển động xoay của càng, hoặc chỉ khóa chuyển động xoay của càng. TENTE cũng liệt kê riêng các loại swivel castor with wheel brake, total lock và directional lock.

Khóa bánh chỉ chặn chuyển động quay của bánh

Wheel brake tác động vào chuyển động quay của bánh quanh trục bánh. Khi kích hoạt, mục tiêu là ngăn bánh lăn, nhưng cơ cấu xoay của càng không nhất thiết bị khóa. Do đó, một caster có wheel brake không nên mặc định được hiểu là đã cố định luôn hướng của càng.

Khóa toàn phần chặn cả bánh và chuyển động xoay của càng

Wheel and swivel head brake, thường được gọi theo cách thương mại là total lock, hạn chế đồng thời hai chuyển động: bánh không lăn và càng không xoay quanh trục đứng. Đây là cơ chế tạo trạng thái cố định mạnh hơn so với chỉ khóa bánh, nhưng nó vẫn nằm trên nền một caster xoay có cơ cấu khóa.

Khóa hướng chỉ chặn chuyển động xoay của càng

Directional lock khóa chuyển động xoay của càng nhưng không nhất thiết khóa bánh. Khi đó caster xoay tạm thời hoạt động theo một hướng đã định, trong khi bánh vẫn có thể lăn. Cơ chế này cho thấy “khóa” không đồng nghĩa với “phanh bánh”; cần xem chính xác nhà sản xuất ghi wheel brake, total lock hay directional lock.

Càng chuyên dụng mở rộng chức năng cho điều kiện đặc thù

Ngoài hai nhóm cơ bản cố định và xoay, thị trường còn có các bracket/fork được bổ sung cơ chế chuyên dụng. Blickle công bố các phiên bản spring-loaded ở cả dạng swivel lẫn fixed, trong đó phần tử đàn hồi được dùng để hấp thụ hoặc thích ứng với tải và bề mặt; hãng cũng có phiên bản height-adjustable và các giải pháp có cơ cấu đưa càng về hướng xác định. Điều này cho thấy “giảm chấn” hay “tăng chỉnh” là lớp chức năng bổ sung, không thay thế cách phân loại fixed/swivel.

Một ví dụ định lượng là dòng levelling HRLH-SPO của Blickle: cấu hình HRLH-SPO 75K dùng bánh 75 mm, có mức tải công bố 300 kg tại 4 km/h; phiên bản twin HRLHD-SPO 75K được công bố 600 kg tại 4 km/h. Các con số này chỉ là thông số của đúng dòng sản phẩm đó, không phải mức tải chung cho mọi càng tăng chỉnh.

Ranh giới cần giữ là: một càng chuyên dụng vẫn có thể đồng thời là fixed hoặc swivel. Khi gặp tên như spring-loaded, levelling hoặc height-adjustable, nên hiểu đó là chức năng/kết cấu bổ sung trước khi coi nó là một “loại” ngang cấp với càng cố định và càng xoay.

Phân biệt loại càng với kiểu lắp và vật liệu

Khi đọc catalog, người dùng dễ gặp nhiều thuộc tính cùng lúc: fixed/swivel, wheel brake/total lock/directional lock, plate fitting, stem, bolt hole, housing bằng thép hoặc polyamide. TENTE tách “Type” thành fixed, swivel và các biến thể lock, đồng thời mô tả fitting và housing material như các đặc tính khác của sản phẩm. Điều này phản ánh đúng cách đọc kỹ thuật: các thuộc tính này nằm trên những trục phân loại khác nhau.

Ví dụ, một cụm có thể đồng thời là càng xoay, có wheel brake, lắp bằng stem và housing bằng polyamide. Bốn mô tả đó không mâu thuẫn nhau vì chúng trả lời bốn câu hỏi khác nhau: có đổi hướng được không, khóa chuyển động nào, gắn vào thiết bị bằng cách nào và housing được làm từ gì.

Vì vậy, để hiểu đúng “có những loại càng bánh xe đẩy nào”, nên ưu tiên trục chức năng trước: càng cố định và càng xoay; sau đó mới xác định biến thể khóa; cuối cùng mới đọc các thuộc tính bổ sung như kiểu lắp, vật liệu hoặc cơ cấu chuyên dụng. Cách phân tầng này giúp tránh việc liệt kê một danh sách dài nhưng trộn lẫn các tiêu chí không cùng cấp.

Càng bánh xe đẩy là bộ phận quyết định cách bánh được giữ, định hướng và kiểm soát trong cụm caster. Nếu xét theo cơ chế chuyển hướng, hai loại nền tảng là càng cố định và càng xoay; trên càng xoay có thể tích hợp khóa bánh, khóa toàn phần hoặc khóa hướng. Các phiên bản giảm chấn, tăng chỉnh chiều cao, kiểu lắp hay vật liệu nên được hiểu là biến thể hoặc thuộc tính bổ sung, không phải lúc nào cũng là một nhóm phân loại cùng cấp.

Nắm đúng các lớp phân loại này giúp đọc thông số caster chính xác hơn: trước hết xác định càng cố định hay xoay, tiếp theo xem có cơ cấu khóa nào, rồi mới xét các đặc tính kết cấu khác. Đồng thời, các thông số tải và tốc độ phải được đối chiếu theo đúng sản phẩm và phạm vi tiêu chuẩn thay vì suy ra từ tên loại càng.
