Trục bánh xe đẩy ảnh hưởng đến vận hành thế nào?

Mức độ ảnh hưởng của trục còn phụ thuộc loại ổ. Blickle chỉ ra rằng ổ trượt có hệ số ma sát bất lợi hơn, trong khi ổ con lăn và đặc biệt ổ bi cho đặc tính khởi động và lăn tốt hơn. Điều này có nghĩa trục ảnh hưởng rất trực tiếp khi bề mặt trục tham gia cặp ma sát với bạc, nhưng với bánh dùng ổ bi, tác động của trục chủ yếu đi qua độ đồng tâm, độ võng, độ lắp và tải đặt lên vòng trong của ổ.

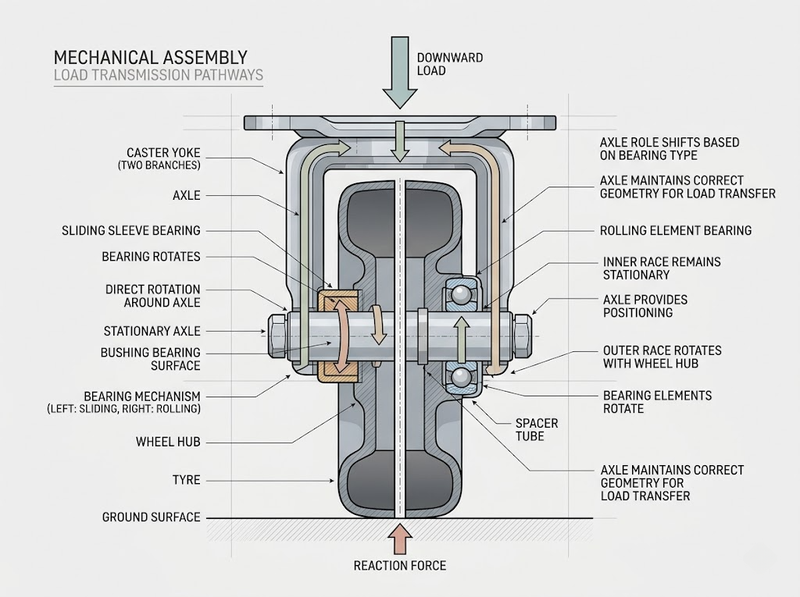

Trục là điểm truyền tải giữa càng, ổ hoặc bạc và bánh xe

Khi xe đẩy chịu tải, lực từ mặt sàn truyền qua lốp hoặc vành bánh vào moay-ơ, sau đó qua bạc hoặc ổ lăn tới trục và cuối cùng sang hai nhánh càng. Bởi vậy, trục vừa phải chịu lực cắt vừa có thể chịu uốn, đặc biệt khi khoảng cách giữa hai điểm đỡ lớn hoặc tải không nằm đúng giữa bánh.

Cách trục tương tác với bánh thay đổi theo kết cấu ổ. Với lỗ trượt hoặc bạc trượt, bề mặt quay nằm ngay quanh trục nên đường kính, độ nhẵn, khe hở và bôi trơn có ảnh hưởng trực tiếp đến ma sát. Với ổ con lăn hoặc ổ bi, các phần tử lăn đảm nhiệm phần lớn chuyển động tương đối; trục chuyển sang vai trò định vị và đỡ vòng trong. Blickle đánh giá lỗ trượt có lực cản khởi động và lực cản lăn tương đối cao, ổ con lăn thấp hơn và ổ bi có đặc tính khởi động, lăn tốt nhất trong ba nhóm này.

Thực tế cũng có những cấu hình dùng bạc trượt kết hợp ống chêm. Chẳng hạn, một số bánh TENTE Agila sử dụng “plain bearing with spacer tube”, cho thấy trục, bạc và chi tiết chêm được thiết kế như một cụm chứ không phải các bộ phận độc lập.

Ý nghĩa vận hành ở đây khá rõ: không nên đánh giá trục chỉ bằng việc nó có “chịu được tải” hay không. Trục còn phải duy trì đúng vị trí của bề mặt quay trong toàn bộ chu kỳ làm việc.

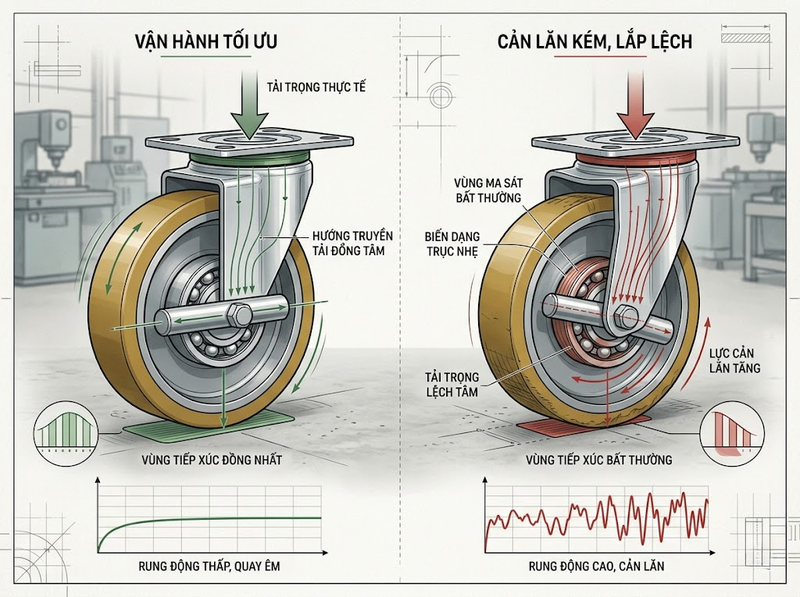

Độ thẳng và đồng tâm của trục ảnh hưởng đến độ lăn

Một trục thẳng giúp tâm quay của bánh, bạc hoặc vòng trong ổ lăn duy trì gần với trục hình học thiết kế. Nếu trục bị cong hoặc hai đầu trục không đồng trục với vị trí đỡ trên càng, bánh phải quay trong trạng thái lệch tâm hoặc lệch góc.

Đối với bạc trượt, sai lệch này có thể làm áp suất tiếp xúc tập trung về một phía thay vì phân bố tương đối đều quanh bề mặt bạc. Hệ quả là ma sát cục bộ và tốc độ mòn tăng. Với bánh dùng ổ lăn, sai đồng tâm có thể khiến tải phân bố không đều giữa các phần tử lăn. SKF mô tả rằng sai lệch do độ chính xác gia công, độ võng trục hoặc sai số lắp có thể tạo chuyển động “wobble”, làm tải trong ổ thay đổi; ở tải cao, kết quả có thể là ứng suất nội tăng, nhiệt độ cao hơn và tuổi thọ mỏi giảm.

Điều này giải thích một hiện tượng thường gặp: bánh vẫn quay được khi nhấc khỏi sàn nhưng trở nên nặng hoặc rung khi đặt tải lên. Khi chưa chịu tải, độ cong nhỏ của trục có thể chưa tạo đủ lực ép để biểu hiện rõ. Khi tải tăng, độ võng và sai lệch tiếp xúc tăng theo, khiến nhược điểm của cụm trục–ổ/bạc bộc lộ mạnh hơn.

Tuy nhiên, không nên quy mọi trường hợp bánh lăn nặng cho trục. Blickle xác định lực cản lăn còn phụ thuộc đường kính bánh, hình dạng và độ cứng mặt lăn, độ đàn hồi, loại ổ và điều kiện mặt sàn. Trục là một mắt xích quan trọng nhưng không phải yếu tố duy nhất.

Đường kính, độ cứng và độ võng quyết định khả năng chịu tải

Với trục tròn đặc, tăng đường kính mang lại hiệu quả lớn hơn nhiều so với cảm giác nhìn bằng mắt. Mômen quán tính tiết diện đối với uốn được xác định bởi (I=\pi d^4/64). Vì vậy, nếu giữ nguyên vật liệu và hình học lắp, tăng đường kính trục 10% sẽ làm giá trị (I) tăng khoảng 46%. Khả năng chống ứng suất uốn của tiết diện cũng tăng mạnh vì môđun chống uốn của trục tròn tỷ lệ với (d^3).

Đây là lý do trục nhỏ có thể đủ bền về mặt “không gãy” nhưng vẫn chưa đủ cứng cho vận hành tốt. Nếu trục võng đáng kể dưới tải, tâm bánh sẽ dịch chuyển, tải trên bạc hoặc ổ không còn phân bố như ban đầu và bánh có thể phát sinh ma sát phụ. Nói cách khác, giới hạn biến dạng nhiều khi quan trọng không kém giới hạn phá hủy.

Các thiết kế tải rất nặng cho thấy xu hướng này rõ ràng. Hamilton sử dụng trục đường kính 1,5 inch, khoảng 38,1 mm, trên dòng Enhanced Maxi-Duty và 1,25 inch, khoảng 31,8 mm, cho một số bánh 8 inch; trục còn được tiện, mài và đánh bóng. Đây là ví dụ thiết kế cụ thể chứ không phải kích thước chuẩn áp dụng cho mọi xe đẩy, nhưng nó cho thấy đường kính và chất lượng bề mặt trục được nâng cấp cùng mức tải làm việc.

Vì thế không có quy tắc “trục càng lớn thì bánh càng lăn nhẹ”. Khi độ cứng trục đã đủ để giữ hình học dưới tải, tăng thêm đường kính không tự động giảm lực cản lăn. Hiệu quả khi đó phụ thuộc nhiều hơn vào ổ, mặt lăn, đường kính bánh và nền di chuyển.

Khe hở và cách siết trục quyết định ma sát tại cụm quay

Trục cần giữ bánh chắc nhưng không được biến lực siết thành lực cản quay ngoài dự kiến. Hai thái cực đều bất lợi: cụm quá lỏng tạo độ rơ, va đập và sai vị trí; cụm bị ép quá mức có thể làm giảm khe hở cần thiết của bạc hoặc ổ.

Nguyên lý này đặc biệt quan trọng với ổ lăn. SKF lưu ý rằng dung sai lắp và khe hở vận hành là những thông số thiết kế quan trọng; khi độ lắp quá chặt làm khe hở giảm quá nhiều, ổ có thể rơi vào trạng thái preload ngoài dự kiến. Hệ quả là điều kiện ma sát và tuổi thọ vận hành thay đổi. SKF cũng sử dụng chính các đại lượng như ma sát, độ lệch, độ võng và khe hở vận hành để đánh giá một bố trí trục–ổ hoàn chỉnh.

Với bánh có ống chêm hoặc spacer tube, chiều dài và vị trí của chi tiết này trở thành một phần của chuỗi kích thước lắp. TENTE sử dụng cấu hình bạc trượt kèm spacer tube trên một số dòng bánh, minh họa rằng việc siết và định vị trục được giải quyết ở cấp độ cả cụm.

Do đó, “siết càng chặt càng tốt” là cách hiểu không chính xác. Mục tiêu kỹ thuật là cố định trục theo thiết kế mà vẫn duy trì khe hở hoặc trạng thái lắp mà bạc, ổ và spacer yêu cầu. Giá trị mô-men siết cụ thể phải lấy từ bản vẽ hoặc hướng dẫn của chính cụm bánh xe; không có một mô-men chung phù hợp cho mọi loại trục bánh xe đẩy.

Trục mòn hoặc sai lắp làm giảm tuổi thọ của cả cụm bánh

Ở bánh dùng bạc trượt, nếu bề mặt trục là một phần của cặp ma sát thì xước, rỗ, gỉ hoặc mòn tạo rãnh sẽ làm điều kiện tiếp xúc xấu đi. Bạc có thể tiếp tục quay nhưng tải bị tập trung vào các vùng nhỏ hơn, khiến độ rơ tăng dần và chuyển động kém ổn định.

Ở bánh dùng ổ bi hoặc ổ con lăn, trục thường không phải bề mặt tạo lực cản lăn chính. Tuy nhiên, trục cong hoặc lắp sai vẫn có thể làm vòng trong lệch khỏi vị trí thiết kế. SKF cho biết sai lệch và phân bố tải không đều trong hệ ổ có thể dẫn đến nhiệt, rung, mài mòn và suy giảm tuổi thọ mỏi.

Điểm này giúp tránh một nhầm lẫn phổ biến: thay ổ mới không nhất thiết chữa được bánh lăn nặng nếu nguyên nhân gốc nằm ở trục. Nếu trục đã cong hoặc bề mặt lắp đã hư hỏng, ổ mới vẫn phải làm việc trong điều kiện hình học không đúng. Ngược lại, thay trục cũng không giải quyết được lực lăn lớn nếu nguyên nhân thực tế là ổ bị hỏng, bánh quá nhỏ hoặc mặt sàn mềm và gồ ghề.

Khi kiểm tra thực tế, độ rơ bất thường của bánh, vết mòn lệch trên bạc, trục có rãnh rõ, bánh quay nặng hơn sau khi siết, nhiệt tăng tại moay-ơ hoặc hiện tượng đảo khi quay đều là những dấu hiệu nên kiểm tra đồng thời trục, spacer và ổ/bạc thay vì chỉ quan sát mặt lăn.

Đánh giá trục bánh xe đẩy theo điều kiện vận hành thực tế

Khả năng vận hành phải được đánh giá ở cấp độ cả cụm bánh xe, dưới đúng tải và môi trường sử dụng. ISO 22883:2004, hiện vẫn được ISO xác nhận là phiên bản hiện hành, quy định yêu cầu và thử nghiệm cho bánh xe và càng bánh sử dụng trong ứng dụng công nghiệp đẩy tay hoặc kéo bằng động lực đến 1,1 m/s, tương đương 4 km/h. Phạm vi này cho thấy tải động và tốc độ làm việc là điều kiện đánh giá của cả hệ thống, chứ không thể suy ra khả năng làm việc chỉ từ đường kính trục.

Điều kiện thử cũng ảnh hưởng mạnh đến cảm giác “lăn nhẹ”. Blickle đo lực cản lăn trên bề mặt thép phẳng, nhẵn, sạch ở 4 km/h, nhiệt độ 20°C và tải bằng 2/3 tải tối đa để có cơ sở so sánh giữa các dòng bánh. Nhà sản xuất đồng thời lưu ý rằng mặt sàn, nhiệt độ và tốc độ thực tế có thể làm lực cản thay đổi đáng kể.

Vì vậy, khi đánh giá trục bánh xe đẩy, nên xem xét theo chuỗi nguyên nhân: trục có đủ cứng dưới tải hay không; có thẳng và đồng tâm với bạc hoặc ổ không; bề mặt lắp có bị mòn hay hư hỏng không; khe hở sau lắp có phù hợp không; và sau cùng, bánh có duy trì khả năng quay tự do khi chịu tải thực tế hay không. Nếu các điều kiện này đạt nhưng xe vẫn khó đẩy, cần chuyển việc kiểm tra sang ổ, đường kính bánh, vật liệu mặt lăn và điều kiện nền thay vì tiếp tục tăng kích thước trục.

Trục bánh xe đẩy ảnh hưởng đến vận hành chủ yếu bằng cách duy trì hình học, truyền tải và thiết lập điều kiện làm việc cho ổ hoặc bạc. Trục cong, quá mềm, mòn hoặc lắp với khe hở không phù hợp có thể làm tăng lực cản, tạo rung và thúc đẩy mài mòn; trong khi một trục đúng thiết kế giúp bánh giữ được độ đồng tâm và khai thác đúng khả năng của ổ.

Do đó, độ bền của trục không nên được hiểu đơn giản là “không gãy”. Một cụm vận hành tốt cần trục đủ cứng dưới tải, bề mặt và dung sai phù hợp với kiểu ổ/bạc, đồng thời được lắp đúng để không tạo độ rơ hoặc preload ngoài dự kiến. Đó mới là mối liên hệ thực tế giữa trục bánh xe đẩy, độ bền và khả năng lăn.
