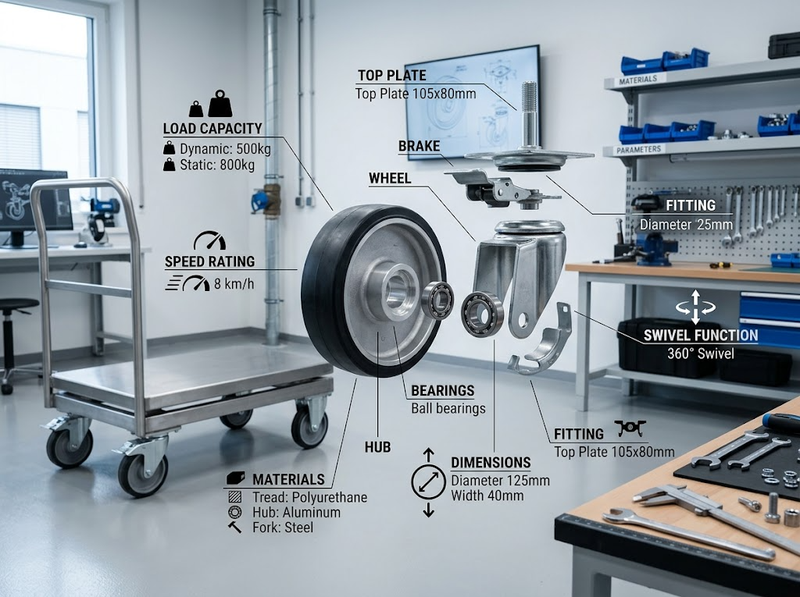

Phân loại bánh xe đẩy theo các tiêu chí kỹ thuật

Một datasheet thực tế cho thấy rõ bản chất đa tiêu chí này. Mẫu Galea của TENTE được mô tả đồng thời là castor xoay, lắp bằng lỗ tâm, thân bánh polypropylene, lớp lăn cao su nhiệt dẻo, ổ trượt, đường kính 125 mm, tải động 100 kg ở 3 km/h và tải tĩnh 200 kg. Vì vậy, tên vật liệu hoặc đường kính chỉ phản ánh một phần cấu hình; chúng không thay thế toàn bộ hệ thống phân loại kỹ thuật.

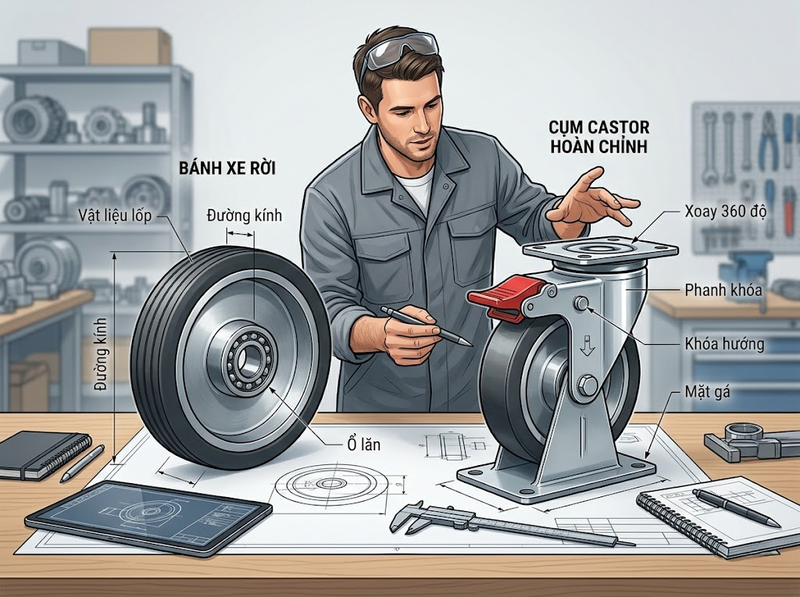

Phân biệt bánh xe và cụm castor trước khi phân loại

Điểm đầu tiên cần làm rõ là đối tượng đang được phân loại. Trong tài liệu kỹ thuật, wheel thường chỉ phần bánh quay quanh trục, bao gồm thân bánh, lớp lăn và cơ cấu ổ lăn. Castor/caster là cụm hoàn chỉnh hơn, trong đó bánh được kết hợp với housing hoặc càng, cơ cấu xoay nếu có và giao diện lắp vào xe hay thiết bị. Có thể thấy cách tách này ngay trên datasheet: thông số wheel body, tread, bearing và diameter được trình bày riêng với housing, swivel bearing và fitting.

Sự phân biệt này quyết định cách sử dụng các tiêu chí. Vật liệu bánh, đường kính, bề rộng mặt lăn và loại ổ thuộc cấp độ wheel; trong khi fixed/swivel, khóa hướng, phanh và kiểu lắp chủ yếu mô tả cụm castor. Vì vậy, nói một “bánh xe lắp mặt bích có khóa xoay” thực chất đang mô tả cả cụm chứ không chỉ riêng phần bánh. Đây cũng là lý do một sản phẩm có thể đồng thời thuộc nhiều nhóm phân loại mà không mâu thuẫn với nhau.

Phân loại theo tải trọng và điều kiện tải

Tải trọng là một trong những tiêu chí dễ nhận biết nhất, nhưng trị số kilogram chỉ có ý nghĩa khi đi cùng điều kiện đo hoặc vận hành. Tải tĩnh mô tả khả năng chịu tải khi cụm gần như không di chuyển, còn tải động gắn với trạng thái bánh đang lăn. Một ví dụ cụ thể là castor Galea 125 mm: nhà sản xuất công bố 100 kg khi vận hành ở 3 km/h nhưng 200 kg trong điều kiện tải tĩnh. Hai con số cùng thuộc một sản phẩm nhưng không thể sử dụng thay thế cho nhau.

Tốc độ cũng tạo ra một ranh giới kỹ thuật quan trọng. ISO 22883:2004 giới hạn phạm vi ứng dụng công nghiệp ở tốc độ đến 4 km/h, trong khi ISO 22884:2004 dành cho dải trên 4 km/h đến 16 km/h. Điều này cho thấy “chịu được bao nhiêu kg” không phải một thuộc tính tách rời khỏi chế độ vận hành; khi điều kiện tốc độ thay đổi, yêu cầu thử nghiệm và phạm vi áp dụng cũng thay đổi.

Do đó, các nhãn như “tải nhẹ”, “tải trung bình” hay “tải nặng” hữu ích để tổ chức danh mục nhưng không nên được coi là một ngưỡng tải phổ quát nếu không có trị số và điều kiện đi kèm. Chẳng hạn, TENTE sử dụng một nhóm “medium duty” khoảng 150–500 kg mỗi bánh trong danh mục của hãng; đó là cách phân nhóm sản phẩm của nhà sản xuất, trong khi tiêu chuẩn ISO xác định phạm vi bằng các yêu cầu kỹ thuật và điều kiện vận hành cụ thể.

Phân loại theo vật liệu thân bánh và lớp lăn

Vật liệu nên được đọc thành ít nhất hai lớp thay vì gộp thành một nhãn duy nhất. Một bánh có thể dùng vật liệu cứng cho thân hoặc lõi, sau đó phủ một vật liệu khác ở bề mặt tiếp xúc với sàn. Datasheet Galea chẳng hạn ghi polypropylene cho thân bánh nhưng thermoplastic rubber cho lớp lăn. Nếu chỉ gọi toàn bộ sản phẩm là “bánh cao su” thì một phần cấu trúc vật liệu đã bị bỏ qua.

Vật liệu thân bánh

Thân bánh thường được phân loại bằng các vật liệu như polyamide, polypropylene, kim loại hoặc các cấu hình kết hợp. Khác biệt này liên quan đến độ cứng kết cấu, khối lượng và cách thân bánh phối hợp với lớp lăn và ổ lăn. Trong danh mục bánh ổ trượt của TENTE, bánh polyamide được mô tả có kết cấu cứng; cùng dải đường kính 80–200 mm, các cấu hình của hãng có tải từ khoảng 200 đến 800 kg tùy kích thước. Đây là dữ liệu của một dòng sản phẩm cụ thể, không phải ngưỡng chung cho mọi bánh polyamide.

Vật liệu lớp lăn và độ cứng

Lớp lăn có thể là cao su đặc, cao su nhiệt dẻo, polyurethane hoặc chính vật liệu thân bánh. Những nhóm này tạo ra các cân bằng khác nhau giữa độ cứng, khả năng biến dạng, tiếng ồn, bảo vệ mặt sàn và lực lăn. Trong cùng tài liệu của TENTE, bánh cao su đặc được mô tả thiên về vận hành êm và thân thiện với sàn, còn bánh polyamide có độ cứng cao hơn; các cấu hình thermoplastic rubber được dùng cho yêu cầu ít ồn và không để lại vết.

Độ cứng của lớp lăn còn có thể được lượng hóa bằng thang Shore thay vì chỉ gọi “mềm” hay “cứng”. Một số cấu hình thermoplastic rubber của TENTE, chẳng hạn, công bố độ cứng 87 Shore A. Tuy nhiên đây là thông số của cấu hình cụ thể, không thể suy thành giá trị mặc định cho mọi bánh TPR.

Phân loại theo kích thước bánh và loại ổ lăn

Nhóm kích thước thường bao gồm đường kính bánh, bề rộng mặt lăn và đôi khi cả chiều cao tổng của cụm castor. Các thông số này cần được giữ tách biệt với tải trọng. Datasheet Galea cho thấy đường kính 125 mm đi cùng ổ trượt và tải động 100 kg ở 3 km/h, nhưng một đường kính tương tự ở vật liệu, bearing hoặc housing khác có thể có tải hoàn toàn khác.

Dữ liệu theo dòng sản phẩm minh họa rõ hơn giới hạn của việc phân loại chỉ bằng đường kính. Với các bánh ổ trượt trong danh mục TENTE, dòng polyamide 80–200 mm được công bố khoảng 200–800 kg tùy kích thước, trong khi bánh cao su đặc cũng có dải đường kính 80–200 mm nhưng tải khoảng 70–205 kg. Như vậy, đường kính là một tiêu chí quan trọng nhưng không đủ để suy ra tải trọng nếu bỏ qua vật liệu và kết cấu.

Loại ổ lăn là một trục phân loại riêng. Với plain bearing, tải được truyền qua bề mặt tiếp xúc kiểu bạc giữa moay-ơ và trục, không có bi hoặc con lăn. TENTE mô tả cấu tạo này phù hợp với nhiều ứng dụng tốc độ thấp và có khả năng chịu môi trường bụi, ẩm tốt nhờ cấu trúc đơn giản. Trong các hệ khác còn có roller bearing, cone ball bearing hoặc precision ball bearing; vì vậy khi đọc thông số nên ghép “đường kính bề rộng loại bearing” thay vì chỉ chú ý kích thước bánh.

Phân loại theo kiểu chuyển động và cơ cấu khóa

Ở cấp độ cụm castor, cách chuyển động tạo thành một hệ phân loại độc lập với vật liệu bánh. Danh mục kỹ thuật của TENTE tách trực tiếp các nhóm fixed, swivel và swivel with lock; ở mức chi tiết hơn còn xuất hiện các cấu hình total lock, directional lock và central locking.

Bánh cố định và bánh xoay

Castor cố định giữ hướng của càng, do đó bánh chủ yếu lăn theo một phương đã xác định. Castor xoay bổ sung cơ cấu swivel để cả cụm bánh có thể đổi hướng quanh trục đứng. Trong một cấu hình Galea, housing sử dụng hai vòng bi cho cơ cấu xoay và cho phép cụm đổi hướng 360°. Việc “xoay” vì thế là thuộc tính của housing/cụm castor chứ không phải của riêng vòng bánh.

Phanh bánh, khóa xoay và khóa toàn phần

Không nên gộp tất cả sản phẩm có cần khóa vào một nhóm “bánh có phanh”. Catalog kỹ thuật phân biệt wheel brake, directional lock và total lock vì chúng kiểm soát những chuyển động khác nhau. Directional lock dùng để kiểm soát hướng xoay; wheel brake tác động đến chuyển động quay của bánh; còn total lock được dùng cho cấu hình khóa tổng thể theo thiết kế của từng dòng sản phẩm. Khi cần mô tả chính xác, tên cơ cấu khóa phải được ghi cùng với loại castor thay vì chỉ dùng từ “có khóa”.

Phân loại theo kiểu lắp với thiết bị

Kiểu lắp là tiêu chí mô tả giao diện cơ khí giữa cụm castor và thiết bị. Trong hệ thống phân loại của TENTE, các nhóm chính được tách thành plate fitting, stem fitting và bolthole fitting; bên trong nhóm stem còn có các biến thể như threaded stem với nhiều đường kính và chiều dài ren khác nhau.

Lắp mặt bích

Plate fitting sử dụng một tấm lắp có các lỗ bắt bu-lông. Vì đây là giao diện kích thước, datasheet thường không dừng ở tên “mặt bích” mà còn công bố chiều dài, chiều rộng plate, đường kính lỗ và khoảng cách lỗ. Một cấu hình cụ thể của TENTE, chẳng hạn, liệt kê plate 95 × 70 mm cùng các khoảng kích thước lỗ lắp tương ứng. Điều đó cho thấy hai castor cùng đường kính và tải trọng chưa chắc thay thế trực tiếp cho nhau nếu pattern lắp khác nhau.

Lắp stem và lỗ tâm

Stem fitting sử dụng một trục hoặc cuống lắp, trong đó có thể gặp stem trơn, stem có vòng giữ hoặc stem ren. Bolthole fitting lại dùng lỗ tâm để bắt bằng bu-lông thích hợp. TENTE liệt kê riêng ba nhóm plate, stem và bolthole trong bộ lọc kỹ thuật, đồng thời cung cấp nhiều kích thước stem ren khác nhau; vì thế tên kiểu lắp phải luôn được đọc cùng kích thước tương thích của thiết bị.

Phân loại theo điều kiện làm việc và cách kết hợp các tiêu chí

Điều kiện làm việc tạo lớp ranh giới cuối cùng cho toàn bộ hệ thống phân loại. Tốc độ đã được ISO dùng để tách phạm vi của ISO 22883 và ISO 22884; ở cấp độ danh mục sản phẩm, nhà sản xuất còn phân loại castor theo các điều kiện như chịu nhiệt hoặc dẫn điện. Điều này có ý nghĩa vì cùng một hình dạng, đường kính hoặc tải danh định chưa chắc thích hợp cho mọi môi trường.

Các điều kiện môi trường cũng có thể dẫn đến thay đổi trực tiếp về vật liệu và bearing. Ví dụ, TENTE có các cấu hình chịu nhiệt dùng silicone rubber hoặc thermoset chịu nhiệt, với một số dòng Alpha công bố khả năng làm việc liên tục đến 250°C; hãng cũng có các dòng bánh chịu nhiệt khác với giới hạn riêng. Vì vậy, nhiệt độ, tính dẫn điện, môi trường ẩm hoặc các yêu cầu đặc biệt phải được xem như điều kiện giới hạn của cấu hình chứ không phải một nhãn phụ có thể bỏ qua.

Cách mô tả kỹ thuật chính xác nhất là kết hợp nhiều tiêu chí cùng lúc. Chẳng hạn, thay vì chỉ nói “bánh cao su 125 mm”, một cấu hình có thể được mô tả là: castor xoay đường kính 125 mm, thân polypropylene, lớp lăn thermoplastic rubber, ổ trượt, lắp bằng lỗ tâm, tải động 100 kg ở 3 km/h và tải tĩnh 200 kg. Mỗi thành phần của mô tả trả lời một câu hỏi kỹ thuật khác nhau và không thể thay thế cho nhau.

Vì vậy, phân loại bánh xe đẩy nên được thực hiện theo hệ tiêu chí đa chiều thay vì một nhãn duy nhất. Các trục chính gồm tải trọng và điều kiện tải, vật liệu thân bánh và lớp lăn, kích thước, loại ổ lăn, kiểu chuyển động và khóa, kiểu lắp cùng điều kiện vận hành. Trong đó, tải trọng phải đi kèm trạng thái và tốc độ; vật liệu phải tách giữa thân bánh và lớp lăn; còn chức năng xoay, phanh và fitting cần được hiểu là đặc tính của cụm castor. Khi các tiêu chí được đọc đồng thời, mô tả kỹ thuật mới đủ chính xác để phân biệt các cấu hình có vẻ giống nhau nhưng khác đáng kể về kết cấu và phạm vi làm việc.
