Phân loại bánh xe di động theo kích thước và khả năng chịu tải

Phân loại bánh xe di động theo kích thước

Kích thước là một trong những tiêu chí quan trọng khi phân loại bánh xe di động. Đường kính bánh ảnh hưởng đến khả năng di chuyển, lực đẩy cần thiết và mức độ thích nghi với bề mặt sàn.

Bánh xe có đường kính nhỏ thường phù hợp với thiết bị gọn nhẹ, cần di chuyển trong không gian hẹp. Ngược lại, bánh xe lớn thường giúp thiết bị vượt qua khe sàn, gờ nhỏ hoặc những vị trí không bằng phẳng thuận lợi hơn.

Các kích thước phổ biến gồm 75mm, 100mm, 150mm, 200mm và 250mm.

Lưu ý: Các mức tải trong bảng chỉ mang tính tham khảo để hình dung nhóm sản phẩm, không phải tiêu chuẩn tải trọng cố định theo đường kính. Khả năng chịu tải thực tế phụ thuộc vào vật liệu, bề rộng bánh, ổ lăn, kết cấu càng và thông số do nhà sản xuất công bố.

Bánh xe di động 75mm và 100mm

Bánh xe có đường kính 75mm và 100mm thuộc nhóm kích thước nhỏ, thường được sử dụng cho thiết bị nhẹ, nội thất di động hoặc xe đẩy cần thao tác trong không gian hạn chế.

Một số ứng dụng gồm:

• Tủ tài liệu và kệ nhỏ trong văn phòng.

• Giỏ đựng hàng và xe đẩy hàng nhẹ.

• Thiết bị nội thất cần thay đổi vị trí thường xuyên.

• Kệ di động trong cửa hàng hoặc kho nhỏ.

Ưu điểm của nhóm này là kích thước gọn, thuận tiện lắp đặt và điều hướng. Tuy nhiên, bánh nhỏ thường gặp nhiều khó khăn hơn khi di chuyển qua khe sàn, gờ cao hoặc bề mặt gồ ghề.

Bánh xe di động 150mm

Bánh xe 150mm được sử dụng phổ biến trên nhiều loại xe đẩy hàng và thiết bị kho vận.

Đường kính này tạo sự cân bằng giữa khả năng di chuyển và kích thước tổng thể của thiết bị. So với bánh 75mm hoặc 100mm, bánh 150mm thường có lợi thế khi xe phải đi qua các khe hoặc gờ nhỏ trên nền kho.

Ứng dụng phổ biến:

• Xe đẩy hàng trong kho.

• Giỏ hàng siêu thị.

• Kệ chứa hàng trong nhà máy.

• Thiết bị vận chuyển nội bộ trong khu vực sản xuất.

Với xe đẩy thường xuyên vận chuyển hàng hóa, bánh 150mm là một kích thước đáng cân nhắc. Tuy nhiên, cần đối chiếu tải trọng thực tế với thông số của từng mẫu bánh.

Bánh xe di động 200mm và 250mm

Bánh xe có đường kính 200mm và 250mm thường xuất hiện trên xe đẩy công nghiệp hoặc thiết bị vận chuyển có kích thước lớn.

Đường kính lớn giúp bánh vượt qua những vị trí không bằng phẳng thuận lợi hơn và có thể giảm lực cần thiết để duy trì chuyển động trong điều kiện phù hợp.

Nhóm bánh này thường được sử dụng cho:

• Xe đẩy hàng công nghiệp.

• Thiết bị vận chuyển trong kho bãi.

• Xe chuyên chở máy móc hoặc linh kiện lớn.

• Hệ thống vận chuyển nội bộ trong nhà máy.

Bánh 200mm và 250mm cũng có thể làm tăng chiều cao tổng thể của xe. Vì vậy, ngoài khả năng chịu tải, cần kiểm tra chiều cao lắp đặt, khoảng trống dưới thiết bị và khả năng điều hướng.

Phân loại bánh xe di động theo khả năng chịu tải

Khả năng chịu tải là tiêu chí quan trọng tiếp theo khi phân loại bánh xe di động. Tùy theo thiết kế và vật liệu, các sản phẩm có thể được chế tạo với mức tải danh định khác nhau, từ vài chục kilogram đến hàng trăm kilogram trên mỗi bánh.

Trong danh mục sản phẩm, người dùng thường gặp các mức chịu tải như 150kg, 200kg, 250kg, 300kg hoặc 500kg.

Các mức 150kg, 200kg, 250kg, 300kg và 500kg là những giá trị tải trọng tham khảo thường dùng để lựa chọn và so sánh sản phẩm. Chúng không tạo thành ranh giới tiêu chuẩn chung giữa bánh xe tải nhẹ, tải trung bình và tải nặng.

Bánh xe chịu tải nhẹ

Nhóm bánh tải nhẹ thường được sử dụng cho những thiết bị có trọng lượng không lớn, ít chịu va đập và chủ yếu hoạt động trên mặt sàn bằng phẳng.

Các ứng dụng thường gặp gồm tủ tài liệu, giỏ hàng nhẹ, kệ trưng bày hoặc thiết bị nội thất.

Khi lựa chọn, cần chú ý khả năng di chuyển êm, kích thước lắp đặt và mức tải thực tế trên từng bánh.

Bánh xe chịu tải trung bình

Bánh xe chịu tải trung bình thường được sử dụng cho xe đẩy hàng, kệ chứa hàng và thiết bị vận chuyển nội bộ.

Các mức tải như 150kg, 200kg hoặc 250kg mỗi bánh có thể xuất hiện trong nhóm sản phẩm này, tùy cách phân loại của từng nhà sản xuất.

Ngoài tải trọng, những yếu tố như độ bền mặt lăn, khả năng điều hướng và tần suất di chuyển cần được xem xét đồng thời.

Bánh xe chịu tải nặng

Bánh xe chịu tải nặng được thiết kế cho những ứng dụng đòi hỏi khả năng chịu lực cao và kết cấu bền chắc.

Các sản phẩm có tải danh định 300kg, 500kg mỗi bánh hoặc cao hơn thường được cân nhắc cho xe đẩy công nghiệp, thiết bị sản xuất và hệ thống vận chuyển máy móc.

Tuy nhiên, khả năng chịu tải lớn không đồng nghĩa với việc bánh phù hợp mọi mặt sàn. Bánh kim loại hoặc nylon cứng có thể chịu lực tốt nhưng cũng có nguy cơ gây tiếng ồn, rung và tăng áp lực tiếp xúc lên bề mặt sàn.

Do đó, khi phân loại bánh xe theo tải trọng, cần kiểm tra cả vật liệu, điều kiện vận hành và khả năng chịu lực của cụm bánh hoàn chỉnh.

Những yếu tố ảnh hưởng đến kích thước và khả năng chịu tải của bánh xe di động

Hai bánh xe có cùng đường kính vẫn có thể có khả năng chịu tải khác nhau. Nguyên nhân là tải trọng không chỉ phụ thuộc kích thước mà còn liên quan đến vật liệu, bề rộng mặt lăn, ổ lăn, kết cấu càng và điều kiện sử dụng.

Vật liệu thân bánh và lớp lăn

Vật liệu bánh xe quyết định độ bền, độ cứng, khả năng giảm rung và cách bánh tương tác với mặt sàn.

Một bánh xe có thể sử dụng thân hoặc lõi bằng vật liệu cứng, kết hợp với lớp lăn bằng vật liệu khác. Vì vậy, cần phân biệt vật liệu thân bánh và vật liệu tiếp xúc trực tiếp với sàn khi đọc thông số kỹ thuật.

Các vật liệu bánh xe di động phổ biến gồm:

Ngoài các vật liệu trên, bánh hơi phù hợp với nhu cầu giảm chấn và di chuyển trên nền thô, nhiều khe hoặc ngoài trời. Đổi lại, loại bánh này cần kiểm tra áp suất lốp và điều kiện bảo dưỡng.

Khi chọn vật liệu, có thể dựa trên các yêu cầu chính:

• Ưu tiên độ êm và giảm tiếng ồn: cân nhắc bánh cao su hoặc cao su nhiệt dẻo TPR/TPE.

• Cần độ bền và khả năng chống mài mòn: bánh PU thường là lựa chọn phù hợp.

• Di chuyển trên nền cứng, phẳng và cần lực lăn thấp: cân nhắc bánh nylon.

• Vận chuyển tải lớn trong điều kiện công nghiệp đặc biệt: xem xét bánh gang hoặc thép khi mặt sàn cho phép.

• Di chuyển trên mặt đường xấu: cân nhắc bánh hơi hoặc vật liệu đàn hồi phù hợp.

Không nên xác định tải trọng chỉ dựa trên tên vật liệu. Cùng là bánh PU hoặc cao su, các sản phẩm vẫn có thể khác nhau đáng kể về khả năng chịu tải.

Bề rộng bánh, ổ lăn và kết cấu càng

Ngoài đường kính, bề rộng mặt lăn cũng là một thông số cần kiểm tra. Hai bánh xe cùng đường kính nhưng khác bề rộng, vật liệu hoặc kết cấu có thể có mức tải danh định khác nhau.

Loại ổ lăn cũng ảnh hưởng đến khả năng vận hành:

• Ổ trượt (plain bearing): cấu tạo đơn giản, thường phù hợp với những ứng dụng di chuyển tốc độ thấp hoặc quãng đường ngắn.

• Ổ bi (ball bearing): hỗ trợ chuyển động quay và thường được lựa chọn cho những ứng dụng cần bánh lăn thuận lợi.

• Ổ con lăn (roller bearing): được sử dụng trong các cấu hình có yêu cầu chịu lực và điều kiện vận hành phù hợp.

Cần phân biệt phần bánh xe với cụm bánh xe hoàn chỉnh, còn gọi là caster hoặc castor.

Phần bánh gồm thân bánh, lớp lăn và ổ lăn. Trong khi đó, cụm caster còn bao gồm càng bánh, cơ cấu xoay nếu có và bộ phận lắp vào thiết bị.

Khả năng chịu tải công bố cho một bánh rời không nhất thiết giống khả năng chịu tải của cả cụm caster sau khi lắp ráp.

Tải trọng tĩnh, tải trọng động và tốc độ vận hành

Khi xem thông số bánh xe di động, cần phân biệt hai loại tải trọng:

• Tải trọng tĩnh: khả năng chịu tải khi bánh xe hoặc thiết bị gần như đứng yên.

• Tải trọng động: khả năng chịu tải khi bánh xe đang di chuyển trong điều kiện thử nghiệm hoặc vận hành xác định.

Hai trị số này không thể sử dụng thay thế cho nhau.

Chẳng hạn, một cấu hình bánh xoay TENTE Galea Stainless đường kính 125mm được nhà sản xuất công bố tải động 100kg ở tốc độ 3km/h và tải tĩnh 200kg. Điều này cho thấy cùng một sản phẩm có thể có hai mức tải khác nhau tùy trạng thái hoạt động.

Thông số này là ví dụ của một sản phẩm cụ thể, không đại diện cho toàn bộ bánh xe 125mm.

Nguồn: Thông số kỹ thuật bánh xe Galea Stainless – TENTE.

Tốc độ cũng là điều kiện kỹ thuật quan trọng. Tiêu chuẩn ISO 22883:2004 quy định yêu cầu và thử nghiệm đối với bánh xe và cụm caster cho một số ứng dụng công nghiệp đẩy tay hoặc kéo bằng động lực ở tốc độ đến 1,1m/s, tương đương 4km/h.

Vì vậy, khi chọn bánh xe cho thiết bị thường xuyên vận chuyển hàng hóa, cần ưu tiên đối chiếu tải trọng động ở tốc độ và điều kiện sử dụng phù hợp, thay vì chỉ nhìn vào mức tải lớn nhất được ghi trên sản phẩm.

Lựa chọn bánh xe xoay, cố định, khóa phanh và kiểu lắp

Sau khi xác định kích thước và khả năng chịu tải, cần lựa chọn cấu hình bánh xe phù hợp với cách thiết bị di chuyển và vị trí lắp đặt.

Bánh xe có cùng đường kính và tải trọng vẫn có thể khác nhau về khả năng điều hướng, khóa giữ và phương pháp lắp.

Bánh xe xoay 360 độ và bánh xe cố định

Bánh xe di động thường có hai cấu hình chuyển động chính:

• Bánh xe xoay 360 độ: cụm càng có khả năng xoay quanh trục đứng, giúp thiết bị đổi hướng và điều khiển trong không gian hẹp.

• Bánh xe cố định: càng bánh giữ hướng cố định, phù hợp với thiết bị chủ yếu di chuyển theo một hướng xác định.

Trong thực tế, nhiều xe đẩy sử dụng kết hợp hai bánh xoay và hai bánh cố định để cân bằng giữa khả năng điều hướng và giữ hướng chuyển động.

Xe cần quay đầu thường xuyên trong lối đi hẹp có thể phù hợp với cấu hình nhiều bánh xoay. Ngược lại, xe thường xuyên vận chuyển hàng trên quãng đường thẳng dài có thể thuận tiện hơn khi bố trí bánh cố định.

Cách bố trí cuối cùng phụ thuộc vào kích thước xe, trọng tâm và yêu cầu điều khiển thực tế.

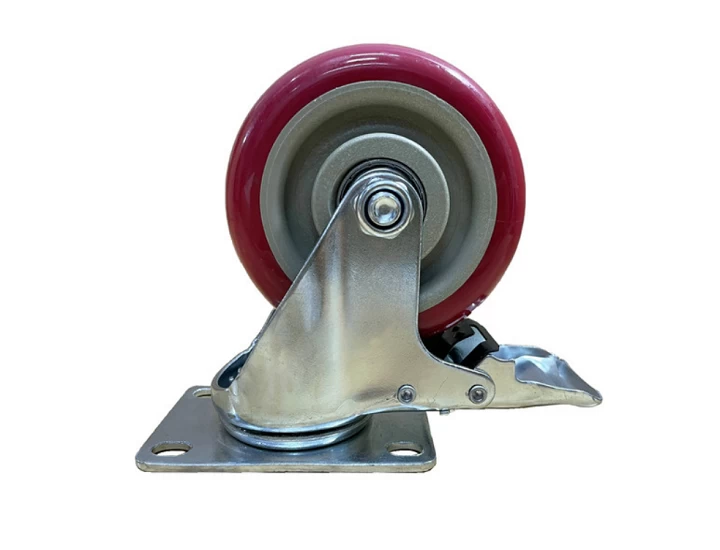

Lựa chọn bánh xe có khóa phanh

Trong nhiều môi trường làm việc như nhà máy, kho hàng hoặc bệnh viện, xe đẩy cần được cố định khi dừng. Vì vậy, nên cân nhắc sử dụng bánh xe có khóa phanh.

Tùy cấu tạo, các cơ cấu khóa có thể gồm:

• Phanh bánh xe: hạn chế hoặc ngăn bánh quay khi kích hoạt.

• Khóa hướng: giữ hướng xoay của cụm càng để hỗ trợ di chuyển theo hướng xác định.

• Khóa toàn phần: khóa đồng thời chuyển động quay của bánh và khả năng xoay của càng theo thiết kế sản phẩm.

Bánh xe có phanh phù hợp với xe đẩy hàng trong kho, kệ trưng bày di động hoặc thiết bị cần đứng ổn định khi thao tác.

Tuy nhiên, cần kiểm tra chức năng khóa cụ thể vì không phải mọi loại khóa đều cố định cả bánh lẫn càng. Phanh bánh cũng không làm tăng khả năng chịu tải của sản phẩm và không thay thế các biện pháp an toàn cần thiết khi thiết bị đứng trên mặt sàn nghiêng.

Kiểm tra kiểu lắp và kích thước tương thích

Kiểu lắp là yếu tố thường bị bỏ qua khi lựa chọn hoặc thay thế bánh xe.

Các kiểu lắp phổ biến gồm:

• Lắp mặt bích (plate fitting): sử dụng tấm lắp với các lỗ bắt bu-lông.

• Lắp ty hoặc trục (stem fitting): sử dụng phần ty lắp vào vị trí tương ứng trên thiết bị, có thể là ty trơn hoặc ty ren.

• Lắp lỗ tâm (bolt-hole fitting): sử dụng lỗ tâm để liên kết cụm bánh với thiết bị bằng bu-lông phù hợp.

Khi thay bánh xe, cần kiểm tra đường kính, chiều cao tổng thể, kích thước mặt bích, khoảng cách lỗ bắt bu-lông hoặc kích thước ty lắp.

Hai bánh xe có cùng đường kính và tải trọng chưa chắc thay thế trực tiếp cho nhau nếu kiểu lắp hoặc kích thước liên kết khác nhau.

Ngoài ra, chất lượng sản phẩm cũng rất quan trọng. Nên lựa chọn bánh xe từ nhà cung cấp có thông số kỹ thuật rõ ràng, đặc biệt là tải trọng động, vật liệu, kích thước và điều kiện sử dụng.

Việc lựa chọn đúng loại bánh xe giúp thiết bị vận hành ổn định, giảm lực đẩy không cần thiết, hạn chế rung lắc và giảm rủi ro hư hỏng bánh hoặc mặt sàn. Đối với thiết bị vận chuyển thường xuyên, đây còn là yếu tố giúp giảm chi phí bảo trì và thay thế lâu dài.

Cách chọn bánh xe di động phù hợp theo kích thước và tải trọng

Việc lựa chọn bánh xe di động phù hợp đóng vai trò quan trọng trong hiệu quả vận chuyển và độ bền của thiết bị.

Nếu chọn sai loại bánh, xe đẩy có thể khó di chuyển, nhanh hỏng hoặc gây mất an toàn khi sử dụng. Để đảm bảo thiết bị vận hành ổn định, cần xem xét đồng thời tổng trọng lượng, tải trọng mỗi bánh, kích thước, vật liệu và môi trường làm việc.

Xác định tải trọng thực tế trên mỗi bánh

Tải trọng là yếu tố đầu tiên cần xem xét khi chọn bánh xe di động.

Trước hết, cần xác định tổng trọng lượng của thiết bị và hàng hóa:

Tổng tải trọng = Trọng lượng bản thân thiết bị Trọng lượng hàng hóa lớn nhất dự kiến vận chuyển.

Sau đó, xác định tải trọng mà mỗi bánh phải chịu.

Không nên mặc định rằng tổng tải luôn được phân bố đều lên tất cả các bánh. Khi mặt sàn không bằng phẳng hoặc trọng tâm thiết bị lệch, một số bánh có thể chịu tải cao hơn những bánh còn lại.

Với cấu hình xe đẩy bốn bánh, một phương pháp tính thận trọng được TENTE hướng dẫn là lấy tổng trọng lượng chia cho ba bánh chịu tải.

Tải trọng yêu cầu mỗi bánh = Tổng tải trọng / 3.

Ví dụ giả định:

Một xe đẩy có trọng lượng bản thân 60kg và chở tối đa 300kg hàng hóa.

• Tổng tải trọng: 60 300 = 360kg.

• Tính theo ba bánh chịu tải: 360 / 3 = 120kg/bánh.

Trong trường hợp này, nên chọn cụm bánh có tải động danh định đáp ứng ít nhất 120kg mỗi bánh trong điều kiện sử dụng tương ứng, đồng thời xem xét dự phòng an toàn theo hướng dẫn của nhà sản xuất.

Phương pháp chia cho ba là hướng dẫn tham khảo cho một số cấu hình xe bốn bánh, không phải công thức chung cho mọi thiết bị. Với xe nhiều bánh, tải trọng phân bố không đều hoặc điều kiện đặc biệt, cần tính toán theo kết cấu thực tế.

Lựa chọn kích thước bánh xe theo mặt sàn

Kích thước bánh xe ảnh hưởng trực tiếp đến khả năng di chuyển của thiết bị.

Một số gợi ý lựa chọn gồm:

• 75mm–100mm: phù hợp với thiết bị nhỏ, nội thất di động hoặc xe đẩy tải nhẹ trên nền phẳng.

• 150mm: thường được cân nhắc cho xe đẩy hàng, kệ trong kho và các thiết bị vận chuyển nội bộ.

• 200mm–250mm: phù hợp để xem xét cho xe đẩy công nghiệp, thiết bị vận chuyển lớn hoặc xe thường xuyên đi qua các khe và gờ sàn.

Với nền gạch, sàn epoxy hoặc bê tông hoàn thiện, cần quan tâm đến độ cứng mặt lăn để tránh làm trầy xước hoặc hư hại bề mặt.

Trong môi trường có nền không bằng phẳng, bánh đường kính lớn kết hợp với vật liệu có khả năng giảm chấn phù hợp thường thuận lợi hơn bánh nhỏ, cứng.

Tuy nhiên, việc tăng đường kính không tự động làm tăng tải trọng danh định. Mỗi kích thước vẫn phải được kiểm tra theo đúng mã sản phẩm.

Chọn bánh xe theo môi trường và tần suất sử dụng

Mỗi môi trường làm việc cần loại bánh xe khác nhau để đạt hiệu quả vận hành phù hợp.

Kho hàng và logistics: Bánh xe PU thường được cân nhắc nhờ khả năng chống mài mòn và chịu tải tốt. Với xe đẩy hoạt động liên tục, cần chú ý đến tải động, ổ lăn và độ bền của cụm càng.

Siêu thị, văn phòng và bệnh viện: Các loại bánh cao su hoặc TPR/TPE có thể phù hợp khi ưu tiên giảm tiếng ồn, hạn chế rung và bảo vệ mặt sàn.

Nhà máy sản xuất: Có thể xem xét bánh PU, nylon, gang hoặc vật liệu chuyên dụng tùy theo tải trọng, đặc điểm nền xưởng và yêu cầu cơ học.

Kho lạnh hoặc môi trường ẩm: Cần kiểm tra giới hạn nhiệt độ, khả năng chống ăn mòn, tình trạng ổ lăn và mức độ tương thích của vật liệu.

Môi trường thường xuyên tiếp xúc hóa chất: Phải đối chiếu khả năng kháng hóa chất của đúng dòng bánh, thay vì mặc định rằng mọi loại PU, nylon hoặc cao su đều có đặc tính giống nhau.

Bên cạnh môi trường, tần suất sử dụng cũng ảnh hưởng đến việc lựa chọn. Xe đẩy thường xuyên di chuyển trong nhiều ca làm việc có yêu cầu khác với thiết bị chỉ thỉnh thoảng thay đổi vị trí.

Việc kết hợp đúng tải trọng, kích thước và vật liệu giúp bánh xe vận hành ổn định, hạn chế hao mòn và giảm chi phí thay thế trong quá trình sử dụng.

Phân loại bánh xe di động theo kích thước và khả năng chịu tải là bước đầu tiên để xác định sản phẩm phù hợp. Các kích thước 75mm, 100mm, 150mm, 200mm và 250mm có những đặc điểm sử dụng khác nhau, trong khi mức tải 50–500kg mỗi bánh chỉ mang ý nghĩa tham khảo theo từng cấu hình. Để lựa chọn chính xác, cần đối chiếu tải động thực tế với đường kính, vật liệu, kết cấu cụm bánh, kiểu lắp và điều kiện vận hành do nhà sản xuất quy định.
