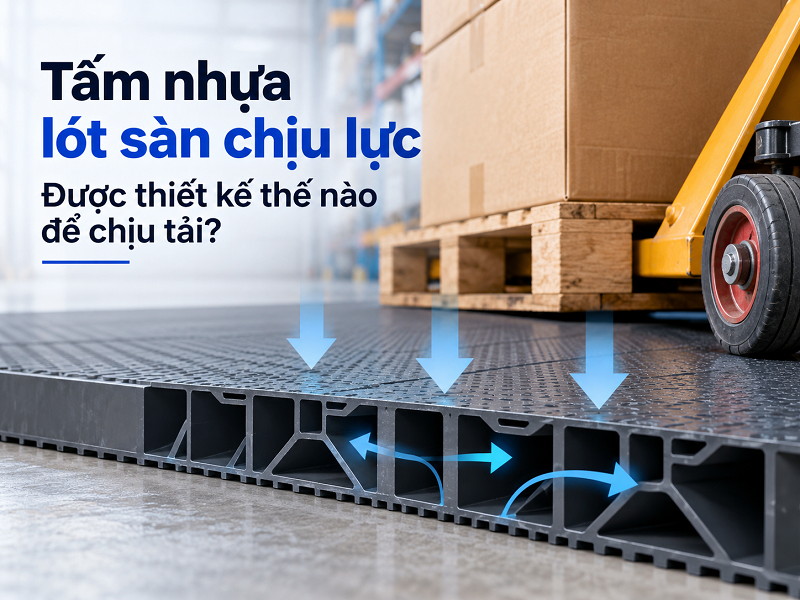

Cấu tạo tấm nhựa lót sàn chịu lực

Vì vậy, khả năng chịu tải không thể đánh giá chỉ bằng việc tấm “dày bao nhiêu”. Hai tấm có cùng vật liệu và cùng chiều dày tổng thể vẫn có thể chịu lực rất khác nhau nếu chiều dày lớp mặt, chiều cao gân, khoảng cách gân, hình dạng khoang rỗng và điều kiện kê đỡ khác nhau.

Lớp mặt là nơi tiếp nhận và phân tán tải ban đầu

Khi người, hàng hóa, bánh xe hoặc thiết bị tác dụng lực lên sàn, lớp mặt trên là bộ phận nhận tải đầu tiên. Lớp này phải đủ cứng để lực không chỉ tập trung ngay tại điểm tiếp xúc mà được truyền sang nhiều gân hoặc vách đỡ bên dưới.

Đây là lý do tấm chịu lực không thể chỉ có một bề mặt rất mỏng đặt trên các khoang rỗng lớn. Nếu khoảng cách giữa các điểm đỡ quá lớn so với độ cứng của lớp mặt, bề mặt có thể biến dạng cục bộ ngay cả khi toàn bộ tấm chưa bị phá hỏng.

Tải phân bố đều và tải tập trung cũng tạo ra trạng thái làm việc khác nhau. Một tải lớn trải trên diện tích rộng có thể ít bất lợi hơn một tải nhỏ hơn nhưng tập trung vào chân máy, bánh xe hoặc cạnh vật cứng. Điều này đặc biệt quan trọng với tấm nhựa lót sàn gara chịu lực, bởi tải từ phương tiện truyền xuống sàn qua vùng tiếp xúc của bánh xe thay vì phân bố đều trên toàn bộ bề mặt. Khi đánh giá khả năng sử dụng, vì thế cần xem xét tải cục bộ tại bánh xe cùng với cấu tạo tấm và điều kiện kê đỡ, thay vì chỉ dựa vào tổng khối lượng của phương tiện. Vì vậy, khả năng chịu tải công bố cho một điều kiện thử không tự động áp dụng cho mọi kiểu tải.

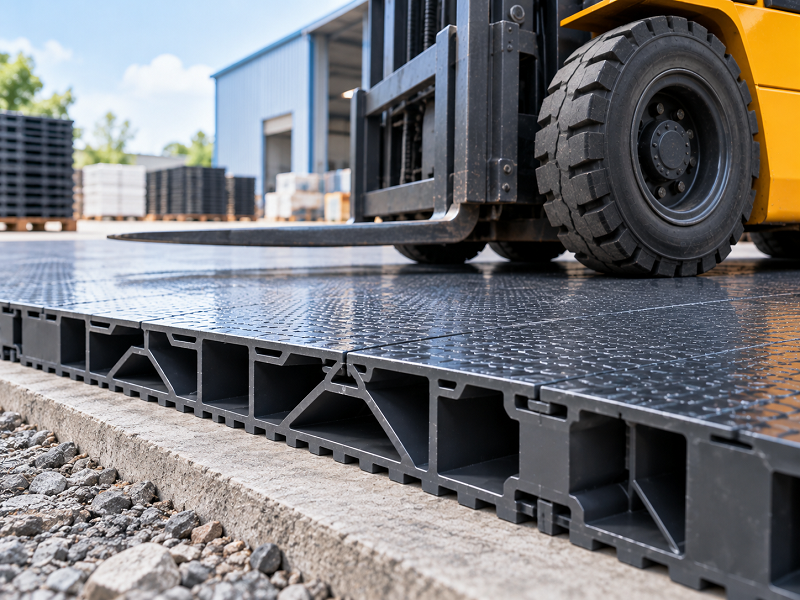

Hệ gân và khoang rỗng tạo bộ khung chịu lực bên trong

Phần quyết định đặc trưng của nhiều tấm nhựa chịu lực nằm ở hệ gân bên dưới hoặc giữa hai lớp mặt. Gân có thể chạy theo một phương, giao nhau thành lưới hoặc tạo thành các ô hình học liên tục.

Khi mặt tấm nhận tải, các gân hoạt động như những vách tăng cứng. Chúng rút ngắn khoảng bề mặt phải tự vượt qua giữa hai điểm đỡ, đồng thời tạo đường truyền lực từ lớp mặt xuống phần dưới của tấm. Hệ gân giao nhau còn giúp tải cục bộ được chia sang nhiều vùng thay vì dồn vào một đường chịu lực duy nhất.

Các khoang rỗng vì thế không đồng nghĩa với kết cấu yếu. Phần vật liệu được loại khỏi những vùng ít đóng góp có thể giúp giảm khối lượng, trong khi nhựa được bố trí thành mặt và gân ở những vị trí có vai trò kết cấu lớn hơn.

Tuy nhiên, làm nhiều gân hơn không phải lúc nào cũng đồng nghĩa với chịu tải tốt hơn. Gân quá mỏng có thể mất ổn định hoặc biến dạng; gân quá thưa làm tăng nhịp làm việc của lớp mặt; còn việc tăng vật liệu thiếu kiểm soát có thể làm tấm nặng lên mà hiệu quả tăng độ cứng không tương xứng. Thiết kế phải cân bằng chiều cao, chiều dày và khoảng cách của hệ gân.

Chiều cao tiết diện giúp tấm chống uốn hiệu quả hơn

Một yếu tố quan trọng thường bị nhầm với “độ dày nhựa” là chiều cao kết cấu của tấm. Khi vật liệu được bố trí xa trục trung hòa hơn, tiết diện có thể chống uốn hiệu quả hơn so với việc tập trung cùng lượng vật liệu gần vùng giữa.

Trong mô hình tiết diện chữ nhật đồng nhất đơn giản, mô men quán tính có quan hệ với lũy thừa bậc ba của chiều cao tiết diện. Điều đó cho thấy tại sao tăng chiều cao kết cấu có thể tác động rất mạnh đến độ cứng chống uốn. Với tấm rỗng hoặc tấm có gân, quan hệ thực tế phức tạp hơn, nhưng nguyên lý bố trí vật liệu theo chiều cao vẫn giữ vai trò quan trọng.

Kết cấu hai mặt được giữ cách nhau bằng gân hoặc lõi cũng khai thác nguyên lý này. Khi tấm bị uốn, các vùng ở hai phía của tiết diện chịu trạng thái kéo và nén khác nhau, còn hệ gân hoặc lõi duy trì khoảng cách giữa chúng và truyền lực cắt.

Do đó, một tấm chịu lực được tối ưu không nhất thiết phải đặc hoàn toàn. Tăng chiều cao tiết diện đúng cách có thể hiệu quả hơn việc đơn thuần làm toàn bộ tấm đặc và dày lên.

Cấu trúc ô hoặc tổ ong giúp phân phối tải theo nhiều hướng

Ở những thiết kế sử dụng ô kín, ô đa giác hoặc dạng tổ ong, các vách liên kết với nhau thành mạng chịu lực. Khi một vùng chịu tải, lực có thể được truyền qua nhiều vách sang các ô lân cận thay vì chỉ đi theo một gân riêng lẻ.

Cơ chế này đặc biệt hữu ích trong việc hạn chế tập trung ứng suất và duy trì độ cứng với lượng vật liệu thấp hơn kết cấu đặc. Các vách theo phương đứng còn đóng vai trò chống nén khi tải tác dụng vuông góc với mặt tấm.

Kích thước ô là một biến số quan trọng. Ô quá lớn tạo khoảng vượt nhịp lớn cho lớp mặt và có thể làm tăng biến dạng cục bộ. Ô nhỏ hơn tạo nhiều điểm đỡ cho bề mặt nhưng đồng thời cần thêm vật liệu. Vì thế kích thước ô, chiều dày vách và chiều cao lõi phải được thiết kế đồng bộ.

Không phải mọi tấm nhựa lót sàn chịu lực đều sử dụng tổ ong. Hệ gân chữ thập, gân dọc–ngang hoặc khoang rỗng định hướng cũng có thể thực hiện chức năng tương tự nếu được thiết kế cho đúng trạng thái tải.

Vật liệu nhựa quyết định giới hạn làm việc của kết cấu

Hình học tạo ra hiệu quả kết cấu, nhưng vật liệu quyết định các giới hạn cơ học mà hình học đó có thể khai thác. Các thông số liên quan gồm mô đun đàn hồi, độ bền kéo, độ bền uốn, khả năng chịu nén, độ dai va đập và đặc tính biến dạng theo thời gian.

Điểm cần lưu ý là nhựa có thể xuất hiện creep, tức biến dạng tăng dần khi phải chịu tải trong thời gian dài. Vì vậy, một tấm chịu được tải ngắn hạn trong phép thử chưa chắc có độ võng tương đương khi cùng tải được duy trì liên tục trong thời gian dài.

Nhiệt độ cũng ảnh hưởng đến độ cứng của nhiều polymer. Khi điều kiện sử dụng thay đổi, đặc tính cơ học của vật liệu có thể thay đổi theo. Do đó, tải trọng cho phép phải gắn với vật liệu, hình học tấm và điều kiện vận hành cụ thể chứ không nên được xem là một con số độc lập.

Nếu sử dụng nhựa gia cường hoặc cấu trúc composite, pha gia cường có thể làm tăng độ cứng đáng kể, nhưng hiệu quả cuối cùng vẫn phụ thuộc vào hướng gia cường, tỷ lệ vật liệu và cấu tạo của toàn tấm.

Mép tấm và các điểm liên kết phải duy trì đường truyền lực

Khả năng chịu lực không chỉ nằm ở khu vực giữa tấm. Mép, mối nối và vị trí tiếp xúc với khung đỡ là những vùng có thể quyết định cách tải được truyền từ tấm xuống kết cấu bên dưới.

Một tấm có phần giữa rất cứng nhưng mép yếu vẫn có thể biến dạng hoặc hư hỏng tại vị trí ghép nối. Vì vậy, mép tấm thường cần được tăng cứng, tạo hình liên kết hoặc bố trí sao cho lực có đường truyền liên tục sang tấm kế cận và hệ đỡ.

Điều kiện kê đỡ đặc biệt quan trọng. Cùng một tấm nhưng giảm khoảng cách giữa các thanh đỡ sẽ làm giảm nhịp chịu uốn; tăng khoảng cách đỡ khiến tấm phải vượt nhịp lớn hơn và độ võng thường tăng đáng kể.

Trong ứng dụng chăn nuôi, yêu cầu chịu lực cũng cần được xem xét theo tải thực tế và cách kê đỡ. Chẳng hạn, tấm nhựa lót sàn chuồng heo chịu lực không chỉ phải đáp ứng tải trọng từ vật nuôi mà còn cần duy trì độ ổn định của bề mặt trên khoảng cách giữa các thanh hoặc dầm đỡ theo cấu hình lắp đặt.

Do đó, tải trọng của tấm không nên tách rời thông số lắp đặt. Khi đánh giá một sản phẩm, cần biết tải được thử trên nhịp bao nhiêu, kê đỡ theo cách nào và lực được đặt tại đâu.

Khả năng chịu tải là kết quả của toàn bộ cấu tạo chứ không phải một chi tiết riêng

Một tấm nhựa lót sàn chịu lực hoạt động như một hệ thống. Lớp mặt nhận và trải tải; gân hoặc lõi truyền lực và chống biến dạng; chiều cao tiết diện tạo độ cứng chống uốn; vật liệu cung cấp khả năng chịu ứng suất; còn mép và hệ đỡ hoàn thiện đường truyền tải xuống kết cấu bên dưới.

Bởi vậy, không thể kết luận tấm chịu lực tốt chỉ vì “nhựa dày”, “nhiều gân” hoặc “có tổ ong”. Một thiết kế hiệu quả phải làm cho các thành phần này phối hợp với nhau và tránh tạo ra một vị trí yếu chi phối toàn bộ tấm.

Khi cần xác định khả năng chịu tải thực tế, thông số có giá trị nhất là kết quả thử của cấu hình tấm hoàn chỉnh trong điều kiện gần với cách sử dụng dự kiến: cùng chiều dày, kích thước, nhịp kê, kiểu tải và thời gian tác dụng tải. Chỉ thông số cơ tính của nguyên liệu nhựa không đủ để suy ra tải trọng cho phép của cả tấm.

Tóm lại, tấm nhựa lót sàn chịu lực được thiết kế bằng cách tổ chức vật liệu thành một tiết diện có hiệu quả chịu uốn và truyền tải cao. Lớp mặt phân tán lực, hệ gân hoặc cấu trúc ô tạo khung chịu lực, chiều cao tiết diện tăng độ cứng, còn vật liệu và hệ đỡ xác định giới hạn làm việc cuối cùng.

Chính sự phối hợp giữa vật liệu – hình học – đường truyền lực – điều kiện kê đỡ mới tạo nên khả năng chịu tải. Vì vậy, khi xem xét một tấm nhựa chịu lực, cần đánh giá cấu tạo và dữ liệu thử của toàn bộ hệ tấm thay vì chỉ nhìn vào độ dày hoặc loại nhựa.
