Sàn vinyl chống tĩnh điện và môi trường sử dụng

Tùy cấu tạo và mức điện trở, sàn có thể thuộc nhóm tiêu tán tĩnh điện hoặc dẫn điện. Một số hệ sàn vinyl dẫn điện có điện trở khoảng \(5 \times 10^4\) đến \(10^6\) Ω, trong khi sàn tiêu tán có thể nằm ở vùng điện trở cao hơn. Vì vậy, không thể chỉ dựa vào tên gọi “chống tĩnh điện” để xác định một sản phẩm có phù hợp với môi trường ESD cụ thể hay không.

Sàn vinyl chống tĩnh điện là gì?

Sàn vinyl chống tĩnh điện là sàn vinyl được thiết kế với đặc tính điện có kiểm soát nhằm hạn chế sự tích tụ điện tích và tạo đường truyền để điện tích được tiêu tán hoặc dẫn xuống đất.

Điện tích tĩnh có thể xuất hiện khi hai vật liệu tiếp xúc rồi tách khỏi nhau hoặc do ma sát trong quá trình di chuyển. Trong môi trường thông thường, hiện tượng này thường chỉ gây cảm giác giật nhẹ. Tuy nhiên, ở nơi có linh kiện điện tử nhạy cảm, thiết bị đo chính xác hoặc quy trình cần kiểm soát tĩnh điện, một lần phóng tĩnh điện có thể ảnh hưởng đến sản phẩm hoặc quá trình vận hành.

Sàn vinyl ESD giải quyết vấn đề bằng cách biến mặt sàn thành một thành phần của đường kiểm soát điện tích. Điện tích từ người hoặc vật dẫn điện tiếp xúc với sàn có thể được truyền qua vật liệu sàn và hệ thống lắp đặt đến điểm tiếp địa thay vì tích tụ đến mức xảy ra phóng điện đột ngột.

Điều này cũng có nghĩa rằng “chống tĩnh điện” không đồng nghĩa với cách điện. Nếu sàn có điện trở quá cao, điện tích khó thoát đi. Ngược lại, khả năng dẫn điện quá mạnh cũng không mặc nhiên phù hợp với mọi khu vực. Mức điện trở cần được lựa chọn theo yêu cầu của hệ thống ESD và thiết bị trong không gian sử dụng.

Sàn vinyl chống tĩnh điện hoạt động như thế nào?

Cơ chế hoạt động dựa trên việc tạo một đường dẫn điện có điện trở được kiểm soát từ bề mặt sàn đến hệ thống tiếp địa.

Trong vật liệu vinyl có thể tích hợp các thành phần dẫn hoặc tiêu tán điện, chẳng hạn các hạt hay mạng vật liệu có đặc tính dẫn điện. Ở một số cấu tạo sàn dẫn điện, hạt carbon được phân bố xuyên qua vật liệu và kết hợp với lớp nền carbon để duy trì khả năng dẫn điện.

Khi một người mang điện tích đứng hoặc di chuyển trên hệ sàn phù hợp, quá trình kiểm soát diễn ra theo chuỗi:

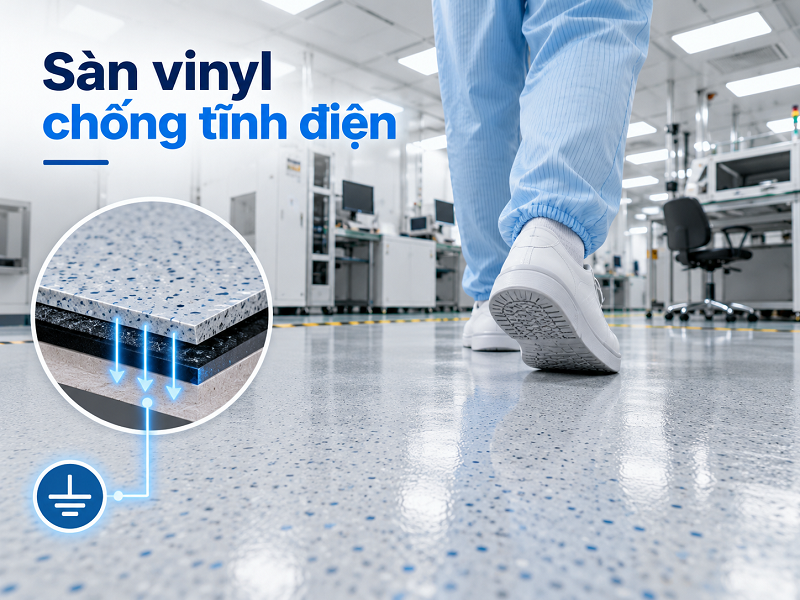

Người hoặc thiết bị mang điện tích → bề mặt vinyl → cấu trúc dẫn điện của sàn → hệ thống liên kết dẫn điện → điểm tiếp địa

Nhờ đó, điện tích được đưa ra khỏi vùng cần kiểm soát theo đường dẫn có chủ đích thay vì tiếp tục tích tụ trên cơ thể hoặc thiết bị.

Hiệu quả vì thế không chỉ phụ thuộc vào tấm vinyl. Một hệ sàn ESD hoàn chỉnh có thể liên quan đến lớp keo dẫn điện, dải đồng hoặc kết nối tiếp địa tùy cấu tạo và hướng dẫn kỹ thuật của từng hệ thống. Nếu đường dẫn xuống đất bị gián đoạn, vật liệu sàn có đặc tính dẫn điện vẫn có thể không tạo ra hiệu quả kiểm soát ESD như thiết kế.

Các hệ sàn dẫn điện thương mại có thể đạt điện trở khoảng \(5 \times 10^4\)–\(10^6\) Ω khi thử theo phương pháp tương ứng. Một số hệ thống còn được đánh giá theo các phép thử dành cho kiểm soát ESD, trong đó điện trở của cả hệ thống người–giày–sàn là thông số quan trọng chứ không chỉ điện trở riêng của tấm sàn.

Sàn dẫn điện và sàn tiêu tán tĩnh điện khác nhau ở đâu?

Hai khái niệm thường bị gộp chung dưới tên “sàn chống tĩnh điện”, nhưng tốc độ và mức độ truyền điện tích không giống nhau.

Sàn dẫn điện

Sàn dẫn điện có điện trở tương đối thấp, vì vậy điện tích có thể được dẫn về đất nhanh hơn. Một số sản phẩm vinyl dẫn điện có điện trở trong khoảng \(5 \times 10^4\) đến \(10^6\) Ω.

Loại này được sử dụng khi yêu cầu kiểm soát điện tích nghiêm ngặt và hệ thống kỹ thuật của khu vực được thiết kế tương ứng. Các ứng dụng có thể gồm phòng sạch, khu vực điện tử, phòng mổ hoặc những không gian kỹ thuật đặc biệt.

Sàn tiêu tán tĩnh điện

Sàn tiêu tán tĩnh điện có điện trở cao hơn sàn dẫn điện nên điện tích được giải phóng có kiểm soát nhưng chậm hơn. Có hệ vinyl tiêu tán được thiết kế trong vùng khoảng \(10^6\)–\(10^9\) Ω.

Sự khác biệt này cho thấy không nên chọn sàn chỉ dựa trên nhận định “điện trở càng thấp càng tốt”. Loại dẫn điện hay tiêu tán phải phù hợp với yêu cầu của môi trường, tiêu chuẩn áp dụng và toàn bộ hệ thống kiểm soát ESD.

Sàn vinyl chống tĩnh điện dùng trong môi trường nào?

Sàn vinyl chống tĩnh điện cần thiết nhất ở những không gian mà sự tích tụ hoặc phóng điện tĩnh có thể ảnh hưởng đến linh kiện, thiết bị, quy trình hoặc điều kiện vận hành.

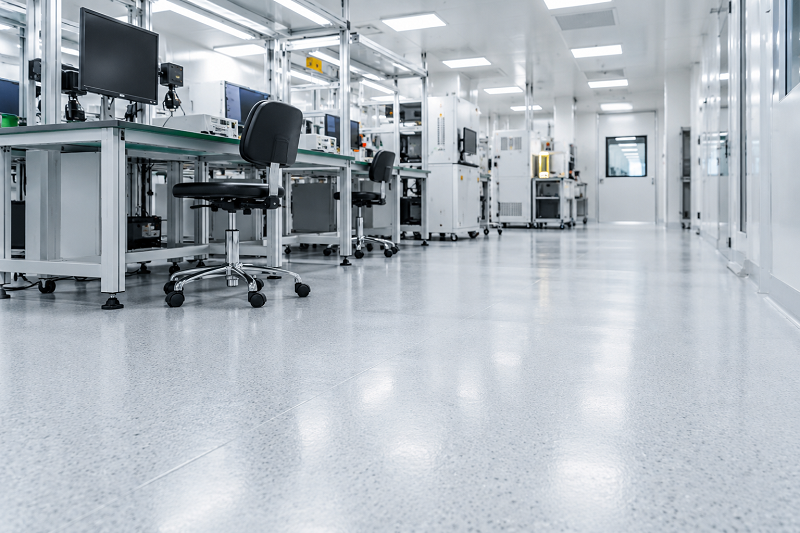

Nhà máy điện tử và khu vực ESD

Đây là nhóm ứng dụng điển hình. Các khu vực lắp ráp bảng mạch, linh kiện bán dẫn, thiết bị điện tử hoặc sản phẩm nhạy với phóng tĩnh điện cần kiểm soát điện tích từ người và phương tiện di chuyển.

Sàn trong trường hợp này hoạt động như một phần của hệ thống ESD tổng thể. Hiệu quả thực tế còn phụ thuộc vào giày ESD, điểm tiếp địa, bàn làm việc, thiết bị và quy trình kiểm soát của khu vực.

Vì vậy, việc lắp sàn chống tĩnh điện riêng lẻ không đồng nghĩa toàn bộ phòng đã trở thành khu vực ESD đạt yêu cầu.

Phòng sạch

Phòng sạch trong ngành điện tử, bán dẫn, dược phẩm hoặc các lĩnh vực kỹ thuật có thể cần đồng thời kiểm soát hạt bụi và điện tích.

Sàn vinyl dạng đồng nhất và dạng cuộn có lợi thế là tạo được bề mặt tương đối liên tục, ít khe nối và dễ vệ sinh. Tuy nhiên, khả năng phù hợp với phòng sạch phải được xác nhận bằng thông số của chính sản phẩm; không phải mọi sàn vinyl chống tĩnh điện đều mặc nhiên đạt cùng một cấp độ phòng sạch.

Một số hệ sàn dẫn điện chuyên dụng được thử nghiệm đến ISO Class 4 theo ISO 14644-1, cho thấy khả năng sử dụng trong những môi trường kiểm soát hạt rất nghiêm ngặt. Đây là đặc tính của sản phẩm được kiểm chứng, không phải đặc tính mặc định của toàn bộ sàn vinyl ESD.

Bệnh viện và khu vực y tế kỹ thuật

Sàn kiểm soát tĩnh điện có thể được sử dụng trong phòng mổ, phòng X-quang và những khu vực có thiết bị y tế nhạy cảm.

Mức dẫn điện cần thiết phụ thuộc vào loại thiết bị và yêu cầu kỹ thuật của từng phòng. Vì vậy, không nên hiểu rằng toàn bộ bệnh viện hoặc mọi phòng khám đều cần sàn dẫn điện. Chỉ những khu vực có yêu cầu kiểm soát tĩnh điện cụ thể mới cần lựa chọn hệ sàn tương ứng.

Phòng thí nghiệm

Phòng thí nghiệm sử dụng thiết bị điện tử nhạy, thiết bị đo hoặc quy trình đòi hỏi kiểm soát điện tích có thể sử dụng sàn vinyl dẫn điện hoặc tiêu tán tĩnh điện.

Trong trường hợp này, yêu cầu đối với sàn phải được xác định cùng với điều kiện vận hành của phòng. Khả năng chống hóa chất, vệ sinh, độ bền và đặc tính ESD thường cần được xem xét đồng thời.

Phòng máy và không gian có thiết bị điện tử

Phòng máy tính, trung tâm thiết bị và một số phòng kỹ thuật có thể phát sinh nhu cầu kiểm soát điện tích do mật độ thiết bị điện tử cao và hoạt động của con người.

Tuy nhiên, nhu cầu thực tế phải dựa trên đánh giá ESD của không gian. Không phải cứ có máy tính, máy chủ hoặc thiết bị điện là bắt buộc phải sử dụng sàn vinyl dẫn điện.

Vì sao hệ thống tiếp địa quan trọng với sàn chống tĩnh điện?

Khả năng dẫn điện của vật liệu chỉ có ý nghĩa khi điện tích có đường truyền liên tục đến điểm có điện thế tham chiếu phù hợp.

Do đó, thi công sàn ESD không đơn giản là dán tấm vinyl lên nền. Tùy hệ sản phẩm, cấu tạo có thể yêu cầu dải đồng, keo dẫn điện và kết nối với hệ thống tiếp địa. Một số vật liệu có lớp nền dẫn điện nên phương án sử dụng keo dẫn điện có thể khác nhau giữa khu vực thông thường và vị trí đặt dải đồng.

Điểm cần kiểm soát là tính liên tục của toàn hệ thống. Nếu tấm sàn đạt điện trở yêu cầu nhưng mối nối, lớp keo hoặc kết nối đất không đúng thiết kế, đường tiêu tán điện tích có thể bị suy giảm.

Sau khi lắp đặt, vì vậy cần đánh giá hệ thống hoàn thiện bằng phép đo phù hợp thay vì chỉ dựa vào thông số vật liệu do nhà sản xuất công bố.

Khi nào không cần dùng sàn vinyl chống tĩnh điện?

Không phải mọi công trình đều thu được lợi ích đáng kể từ hệ sàn ESD.

Văn phòng thông thường, cửa hàng, nhà ở hoặc không gian thương mại không có thiết bị và quy trình nhạy với tĩnh điện thường không cần sử dụng sàn dẫn điện chuyên dụng chỉ để tránh cảm giác giật tĩnh điện thỉnh thoảng.

Với những khu vực không đặt ra yêu cầu kiểm soát ESD, có thể cân nhắc các loại tấm nhựa lót sàn thông thường dựa trên nhu cầu về độ bền, khả năng vệ sinh, chống ẩm và điều kiện sử dụng thực tế, thay vì đầu tư vào hệ sàn dẫn điện hoặc tiêu tán tĩnh điện chuyên dụng.

Cũng cần phân biệt giữa yêu cầu giảm hiện tượng tích điện trên bề mặt và yêu cầu xây dựng một hệ thống ESD kỹ thuật. Một vật liệu được mô tả là “antistatic” chưa chắc có mức điện trở và khả năng dẫn điện đáp ứng yêu cầu của khu vực sản xuất linh kiện hoặc phòng sạch.

Do đó, tiêu chí lựa chọn không nên chỉ là tên sản phẩm. Cần xác định ít nhất mức điện trở yêu cầu, phương pháp thử, cấu tạo tiếp địa, điều kiện môi trường và sự tương thích với toàn bộ hệ thống ESD.

Sàn vinyl chống tĩnh điện là một thành phần kỹ thuật dùng để kiểm soát đường đi của điện tích, chứ không đơn thuần là sàn vinyl có thêm đặc tính “chống điện”. Cơ chế cốt lõi là tạo khả năng tiêu tán hoặc dẫn điện tích từ người và thiết bị qua mặt sàn đến hệ thống tiếp địa với mức điện trở được kiểm soát.

Vì vậy, loại sàn này phù hợp nhất với nhà máy điện tử, khu vực ESD, phòng sạch, phòng thí nghiệm, một số phòng kỹ thuật và khu vực y tế có thiết bị nhạy cảm. Việc lựa chọn giữa sàn dẫn điện và sàn tiêu tán cần dựa trên yêu cầu điện trở và điều kiện vận hành của từng môi trường, đồng thời xem sàn như một phần của toàn bộ hệ thống kiểm soát ESD thay vì một giải pháp độc lập.
