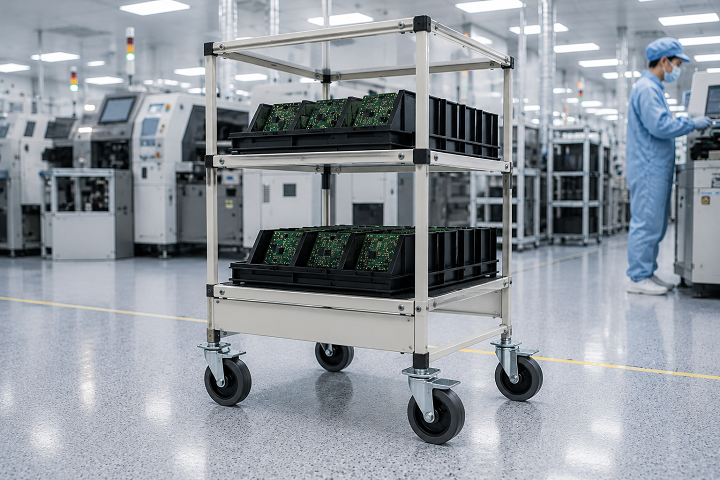

Bánh xe chống tĩnh điện cho nhà máy điện tử

Bánh xe chống tĩnh điện có vai trò gì trong nhà máy điện tử?

Trong nhà máy điện tử, bánh xe không chỉ thực hiện chức năng di chuyển xe đẩy, trolley hoặc rack mà còn tham gia trực tiếp vào hệ thống kiểm soát phóng tĩnh điện (ESD). Nếu bánh xe không có khả năng tiêu tán điện tích phù hợp, điện tích có thể tích tụ trên thiết bị di động và trở thành nguồn gây hư hỏng linh kiện điện tử nhạy cảm.

Đối với các khu vực EPA (ESD Protected Area), bánh xe chống tĩnh điện được xem là một thành phần của chuỗi tiếp địa. Chúng hỗ trợ dẫn hoặc tiêu tán điện tích từ xe đẩy và thiết bị xuống mặt sàn chống tĩnh điện, giúp duy trì môi trường sản xuất ổn định và giảm nguy cơ phát sinh sự cố ESD.

Bánh xe chống tĩnh điện khác gì bánh xe công nghiệp thông thường?

Bánh xe công nghiệp thông thường được thiết kế chủ yếu để đáp ứng các yêu cầu về tải trọng, độ bền và khả năng di chuyển. Trong khi đó, bánh xe chống tĩnh điện được bổ sung các vật liệu hoặc phụ gia dẫn điện nhằm kiểm soát điện tích phát sinh trong quá trình vận hành.

Sự khác biệt quan trọng nhất nằm ở khả năng kiểm soát điện trở. Bánh xe ESD được thiết kế để tạo ra đường dẫn cho điện tích di chuyển an toàn thay vì tích tụ trên bề mặt xe đẩy hoặc thiết bị.

Nhờ đặc tính này, bánh xe chống tĩnh điện giúp giảm đáng kể nguy cơ phóng điện đột ngột vào các linh kiện điện tử nhạy cảm như IC, vi xử lý, cảm biến hoặc bo mạch PCB.

Tại sao điện tích tĩnh là rủi ro lớn đối với linh kiện điện tử?

Nhiều linh kiện điện tử hiện đại có khả năng bị hư hỏng bởi mức điện áp tĩnh rất thấp mà con người không thể cảm nhận được.

Khi điện tích tích tụ trên xe đẩy, giá kệ hoặc thiết bị di động, chỉ cần một lần tiếp xúc với sản phẩm điện tử cũng có thể tạo ra hiện tượng phóng điện ESD. Hậu quả có thể bao gồm:

• Hỏng linh kiện ngay lập tức
• Giảm tuổi thọ sản phẩm
• Tạo lỗi tiềm ẩn khó phát hiện
• Làm tăng tỷ lệ hàng lỗi trong sản xuất
• Gây mất ổn định chất lượng sản phẩm

Đây là lý do các nhà máy điện tử thường yêu cầu tất cả thiết bị di động trong khu vực EPA phải được kiểm soát ESD, bao gồm cả bánh xe.

Vai trò của bánh xe trong chuỗi tiếp địa và kiểm soát ESD

Một hệ thống kiểm soát ESD hiệu quả cần tạo được đường dẫn liên tục để điện tích di chuyển từ vật thể xuống đất.

Trong chuỗi này, bánh xe chống tĩnh điện đóng vai trò kết nối giữa:

• Xe đẩy hoặc thiết bị di động
• Khung kim loại
• Sàn chống tĩnh điện
• Hệ thống tiếp địa của nhà máy

Nếu một mắt xích trong chuỗi này bị gián đoạn, điện tích có thể bị giữ lại trên thiết bị và làm giảm hiệu quả kiểm soát ESD.

Vì vậy, việc lựa chọn đúng bánh xe ESD có ý nghĩa quan trọng không kém các thành phần khác như thảm chống tĩnh điện, dây tiếp địa hay bàn thao tác ESD.

Những yêu cầu quan trọng nhất đối với bánh xe chống tĩnh điện cho nhà máy điện tử

Mặc dù có nhiều loại bánh xe chống tĩnh điện trên thị trường, nhưng không phải sản phẩm nào cũng phù hợp với môi trường sản xuất điện tử. Điều quan trọng là bánh xe phải đáp ứng các yêu cầu liên quan đến khả năng kiểm soát điện tích và duy trì hiệu quả chống tĩnh điện trong suốt quá trình sử dụng.

Khả năng tiêu tán điện tích phải được kiểm soát như thế nào?

Mục tiêu của bánh xe ESD không phải là loại bỏ điện tích càng nhanh càng tốt mà là kiểm soát quá trình tiêu tán điện tích theo cách an toàn.

Nếu điện tích được giải phóng quá nhanh, hiện tượng phóng điện vẫn có thể xảy ra. Ngược lại, nếu điện tích bị giữ lại quá lâu, nguy cơ tích tụ điện tích sẽ tăng lên.

Do đó, bánh xe chống tĩnh điện cần duy trì khả năng tiêu tán điện tích ổn định và có kiểm soát để đảm bảo an toàn cho linh kiện điện tử.

Điện trở của bánh xe ESD bao nhiêu là phù hợp?

Điện trở là một trong những tiêu chí quan trọng nhất khi đánh giá bánh xe chống tĩnh điện.

Tùy theo yêu cầu kiểm soát ESD của từng nhà máy, mức điện trở có thể khác nhau. Tuy nhiên, bánh xe ESD thường được thiết kế để nằm trong dải điện trở cho phép điện tích được tiêu tán một cách an toàn mà không tạo ra hiện tượng phóng điện đột ngột.

Khi đánh giá sản phẩm, doanh nghiệp nên kiểm tra:

• Điện trở bề mặt
• Điện trở tiếp đất
• Dữ liệu thử nghiệm từ nhà sản xuất
• Tính ổn định của thông số sau thời gian sử dụng

Khả năng duy trì tính chống tĩnh điện trong quá trình sử dụng

Một số loại bánh xe chỉ có lớp phủ chống tĩnh điện trên bề mặt. Sau thời gian dài sử dụng, lớp vật liệu này có thể bị mài mòn và làm suy giảm hiệu quả kiểm soát ESD.

Đối với môi trường điện tử, nên ưu tiên các vật liệu có tính chống tĩnh điện được tích hợp trong toàn bộ cấu trúc bánh xe. Cách tiếp cận này giúp đặc tính ESD duy trì ổn định hơn trong suốt vòng đời sản phẩm.

Yêu cầu về độ ổn định khi làm việc trong khu vực EPA

Ngoài khả năng kiểm soát điện tích, bánh xe còn phải hoạt động ổn định trong điều kiện sản xuất thực tế.

Một bánh xe phù hợp cho khu vực EPA cần đáp ứng:

• Khả năng di chuyển ổn định
• Không phát sinh điện tích quá mức khi vận hành
• Không làm ảnh hưởng đến tính liên tục của hệ thống tiếp địa
• Duy trì hiệu quả ESD dưới tải trọng làm việc thực tế

Đây là những yếu tố thường được xem xét trong các chương trình kiểm soát ESD của nhà máy điện tử.

Conductive caster và dissipative caster khác nhau như thế nào?

Một trong những nhầm lẫn phổ biến nhất khi lựa chọn bánh xe chống tĩnh điện là cho rằng conductive caster và dissipative caster là cùng một loại sản phẩm. Trên thực tế, hai nhóm bánh xe này có cơ chế kiểm soát điện tích khác nhau và phù hợp với những ứng dụng khác nhau.

Conductive caster hoạt động theo cơ chế nào?

Conductive caster là loại bánh xe có khả năng dẫn điện với điện trở thấp.

Loại bánh xe này tạo ra đường dẫn điện trực tiếp từ thiết bị xuống hệ thống tiếp địa. Điện tích được truyền đi nhanh chóng, giúp hạn chế hiện tượng tích tụ điện tích trên xe đẩy hoặc thiết bị di động.

Conductive caster thường được sử dụng trong những khu vực yêu cầu mức kiểm soát ESD nghiêm ngặt hoặc có yêu cầu tiếp địa liên tục.

Dissipative caster hoạt động theo cơ chế nào?

Dissipative caster được thiết kế để tiêu tán điện tích từ từ thay vì dẫn điện trực tiếp.

Cơ chế này giúp điện tích được giải phóng một cách có kiểm soát, hạn chế nguy cơ phát sinh phóng điện đột ngột và phù hợp với nhiều môi trường sản xuất điện tử hiện đại.

Trong nhiều trường hợp, dissipative caster được lựa chọn vì tạo ra sự cân bằng giữa khả năng kiểm soát ESD và mức độ an toàn khi vận hành.

Khi nào nên chọn conductive caster?

Conductive caster thường phù hợp khi:

• Nhà máy có yêu cầu ESD rất nghiêm ngặt
• Thiết bị cần duy trì kết nối tiếp địa liên tục
• Môi trường sản xuất xử lý linh kiện có độ nhạy ESD rất cao
• Quy trình nội bộ yêu cầu điện trở thấp

Tuy nhiên cần đánh giá tổng thể hệ thống ESD trước khi áp dụng loại bánh xe này.

Khi nào nên chọn dissipative caster?

Dissipative caster thường phù hợp khi:

• Cần kiểm soát điện tích ổn định
• Môi trường sản xuất điện tử tiêu chuẩn
• Xe đẩy vận hành thường xuyên trong khu vực EPA
• Doanh nghiệp muốn cân bằng giữa hiệu quả ESD và tính an toàn vận hành

Trong thực tế, đây là nhóm bánh xe được sử dụng khá phổ biến trong nhiều nhà máy điện tử hiện nay.

Vật liệu bánh xe ảnh hưởng thế nào đến hiệu quả chống tĩnh điện?

Khả năng chống tĩnh điện của bánh xe không chỉ phụ thuộc vào thiết kế mà còn chịu ảnh hưởng trực tiếp từ vật liệu cấu tạo. Việc lựa chọn đúng vật liệu giúp duy trì hiệu quả kiểm soát ESD, đồng thời đảm bảo độ bền và tính ổn định trong môi trường sản xuất điện tử.

Polyurethane chống tĩnh điện

Polyurethane (PU) là vật liệu được sử dụng phổ biến trong các loại bánh xe ESD nhờ khả năng kết hợp giữa độ bền cơ học và tính chống tĩnh điện.

Ưu điểm của bánh xe PU chống tĩnh điện gồm:

• Chịu mài mòn tốt
• Hoạt động êm
• Không làm hư hại bề mặt sàn
• Duy trì hiệu quả ESD ổn định

Đây là lựa chọn phù hợp cho xe đẩy linh kiện, trolley và rack di động trong nhà máy điện tử.

Cao su chống tĩnh điện

Cao su chống tĩnh điện thường được sử dụng khi cần khả năng giảm rung động và giảm tiếng ồn.

Loại vật liệu này mang lại:

• Độ bám sàn tốt
• Khả năng hấp thụ rung động
• Di chuyển ổn định trên nhiều loại bề mặt

Tuy nhiên, cần đảm bảo vật liệu được thiết kế chuyên dụng cho ESD thay vì chỉ là cao su thông thường có màu đen.

Vật liệu conductive chuyên dụng

Một số bánh xe được sản xuất từ vật liệu conductive có chứa thành phần dẫn điện trong toàn bộ cấu trúc vật liệu.

Ưu điểm của nhóm vật liệu này là:

• Khả năng dẫn điện ổn định
• Hiệu quả ESD duy trì lâu dài
• Ít bị ảnh hưởng bởi hao mòn bề mặt

Nhóm vật liệu này thường xuất hiện trong các ứng dụng yêu cầu kiểm soát ESD nghiêm ngặt.

Các yếu tố môi trường ảnh hưởng đến hiệu quả ESD

Ngay cả khi sử dụng đúng vật liệu, hiệu quả chống tĩnh điện vẫn có thể bị ảnh hưởng bởi môi trường vận hành.

Các yếu tố cần lưu ý gồm:

• Độ ẩm môi trường
• Bụi bẩn tích tụ trên bánh xe
• Dầu mỡ hoặc hóa chất bám trên bề mặt
• Tình trạng của sàn chống tĩnh điện
• Chế độ vệ sinh và bảo trì

Đây là những yếu tố thường bị bỏ qua nhưng có thể ảnh hưởng trực tiếp đến khả năng kiểm soát ESD.

Cách lựa chọn bánh xe chống tĩnh điện phù hợp cho từng ứng dụng trong nhà máy điện tử

Không có một loại bánh xe ESD phù hợp cho mọi ứng dụng. Việc lựa chọn cần dựa trên môi trường sử dụng, mức độ nhạy cảm của sản phẩm điện tử và yêu cầu kiểm soát ESD của từng khu vực.

Xe đẩy linh kiện điện tử

Xe đẩy linh kiện thường vận chuyển:

• IC
• PCB
• Module điện tử
• Linh kiện bán dẫn

Trong trường hợp này, bánh xe cần đảm bảo:

• Khả năng kiểm soát ESD ổn định
• Vận hành êm
• Không phát sinh điện tích khi di chuyển

Xe trolley trong khu vực EPA

EPA là khu vực được kiểm soát ESD nghiêm ngặt.

Đối với trolley hoạt động trong EPA, bánh xe cần:

• Tương thích với hệ thống tiếp địa
• Duy trì điện trở trong phạm vi yêu cầu
• Hoạt động ổn định liên tục

Đây thường là khu vực có yêu cầu đánh giá ESD khắt khe nhất.

Rack di động chống tĩnh điện

Rack di động thường được sử dụng để lưu trữ hoặc trung chuyển sản phẩm điện tử.

Khi lựa chọn bánh xe cho rack cần xem xét:

• Tải trọng thực tế
• Độ ổn định khi đứng yên
• Hiệu quả chống tĩnh điện lâu dài
• Khả năng làm việc liên tục

Khu vực phòng sạch điện tử

Trong phòng sạch, ngoài yêu cầu ESD còn phải xem xét khả năng phát sinh bụi.

Bánh xe phù hợp cần:

• Hạn chế mài mòn
• Không tạo hạt bụi lớn
• Dễ vệ sinh
• Duy trì hiệu quả chống tĩnh điện trong môi trường sạch

Những sai lầm thường gặp khi lựa chọn bánh xe chống tĩnh điện

Nhiều doanh nghiệp đầu tư hệ thống ESD nhưng vẫn gặp sự cố do lựa chọn bánh xe không phù hợp. Các sai lầm dưới đây là nguyên nhân phổ biến dẫn đến việc giảm hiệu quả kiểm soát tĩnh điện.

Chỉ quan tâm đến tải trọng mà bỏ qua thông số ESD

Tải trọng là yếu tố quan trọng nhưng không phải tiêu chí duy nhất.

Một bánh xe có tải trọng cao nhưng không đáp ứng yêu cầu ESD vẫn có thể gây rủi ro cho sản phẩm điện tử.

Việc đánh giá nên kết hợp cả yếu tố cơ học và yếu tố chống tĩnh điện.

Cho rằng mọi bánh xe màu đen đều chống tĩnh điện

Đây là hiểu lầm rất phổ biến.

Màu sắc không phải bằng chứng cho khả năng chống tĩnh điện. Chỉ những sản phẩm được thiết kế với vật liệu hoặc cấu trúc ESD chuyên dụng mới có khả năng kiểm soát điện tích theo yêu cầu.

Không kiểm tra hệ thống tiếp địa đi kèm

Bánh xe chống tĩnh điện chỉ phát huy hiệu quả khi được tích hợp trong một hệ thống ESD hoàn chỉnh.

Nếu:

• Sàn không đạt chuẩn
• Hệ thống tiếp địa gặp vấn đề
• Khung xe không tạo được đường dẫn điện

thì hiệu quả kiểm soát ESD sẽ bị suy giảm đáng kể.

Không đánh giá môi trường sử dụng thực tế

Một số loại bánh xe hoạt động tốt trong môi trường này nhưng không phù hợp với môi trường khác.

Do đó cần xem xét:

• Điều kiện vận hành
• Độ sạch môi trường
• Tần suất sử dụng
• Yêu cầu kiểm soát ESD

trước khi đưa ra quyết định lựa chọn.

Kiểm tra và bảo trì bánh xe chống tĩnh điện để duy trì hiệu quả ESD

Khả năng chống tĩnh điện không nên được xem là đặc tính tồn tại vĩnh viễn. Việc kiểm tra và bảo trì định kỳ giúp phát hiện sớm các vấn đề có thể ảnh hưởng đến hiệu quả kiểm soát ESD.

Khi nào cần kiểm tra điện trở bánh xe?

Doanh nghiệp nên thực hiện kiểm tra khi:

• Đưa thiết bị mới vào sử dụng
• Sau khi thay thế bánh xe
• Theo lịch đánh giá ESD định kỳ
• Sau các sự cố liên quan đến ESD

Việc đo kiểm giúp xác nhận bánh xe vẫn đáp ứng yêu cầu kỹ thuật ban đầu.

Các dấu hiệu suy giảm khả năng chống tĩnh điện

Một số dấu hiệu cần chú ý gồm:

• Bề mặt bánh xe bị mài mòn nghiêm trọng
• Xuất hiện lớp bẩn khó làm sạch
• Điện trở thay đổi bất thường
• Hiệu quả tiếp địa giảm

Những dấu hiệu này cho thấy bánh xe cần được đánh giá hoặc thay thế.

Vệ sinh bánh xe đúng cách trong môi trường điện tử

Việc vệ sinh định kỳ giúp duy trì hiệu quả chống tĩnh điện.

Các nguyên tắc cơ bản gồm:

• Loại bỏ bụi bẩn bám trên bánh xe
• Tránh sử dụng hóa chất không phù hợp
• Kiểm tra bề mặt tiếp xúc với sàn
• Thực hiện theo quy trình ESD của nhà máy

Lập kế hoạch kiểm tra định kỳ

Một chương trình ESD hiệu quả thường bao gồm:

• Kiểm tra trực quan
• Đo điện trở định kỳ
• Ghi nhận kết quả kiểm tra
• Đánh giá xu hướng suy giảm theo thời gian

Điều này giúp doanh nghiệp chủ động kiểm soát rủi ro thay vì chỉ xử lý khi sự cố xảy ra.

Checklist đánh giá bánh xe chống tĩnh điện trước khi đưa vào nhà máy điện tử

Trước khi mua mới hoặc nghiệm thu thiết bị, doanh nghiệp nên thực hiện đánh giá toàn diện để đảm bảo bánh xe đáp ứng các yêu cầu kiểm soát ESD của nhà máy.

Kiểm tra thông số điện trở

Các nội dung cần xác minh gồm:

• Dải điện trở công bố
• Kết quả thử nghiệm
• Tính ổn định của thông số
• Khả năng đáp ứng yêu cầu ESD nội bộ

Kiểm tra vật liệu bánh xe

Cần đánh giá:

• Loại vật liệu sử dụng
• Cơ chế tạo tính chống tĩnh điện
• Khả năng chống mài mòn
• Tuổi thọ dự kiến

Điều này giúp xác định khả năng duy trì hiệu quả ESD lâu dài.

Kiểm tra tính tương thích với hệ thống ESD hiện hữu

Bánh xe cần tương thích với:

• Sàn chống tĩnh điện
• Xe đẩy ESD
• Hệ thống tiếp địa
• Quy trình kiểm soát ESD của nhà máy

Việc đánh giá tính tương thích giúp tránh phát sinh các điểm đứt gãy trong chuỗi kiểm soát ESD.

Kiểm tra tài liệu và chứng nhận liên quan

Trước khi đưa vào sử dụng nên xem xét:

• Báo cáo thử nghiệm
• Tài liệu kỹ thuật
• Chứng nhận liên quan đến ESD
• Hồ sơ kiểm tra chất lượng

Đây là cơ sở quan trọng để đánh giá độ tin cậy của sản phẩm và phục vụ quá trình audit ESD.

Bánh xe chống tĩnh điện không đơn thuần là một bộ phận hỗ trợ di chuyển mà còn là một mắt xích quan trọng trong hệ thống kiểm soát ESD của nhà máy điện tử. Việc lựa chọn đúng loại bánh xe cần dựa trên khả năng tiêu tán điện tích, mức điện trở phù hợp, vật liệu cấu tạo và mức độ tương thích với môi trường vận hành thực tế. Đánh giá đầy đủ các yếu tố này sẽ giúp doanh nghiệp tối ưu hiệu quả kiểm soát ESD và giảm thiểu rủi ro đối với linh kiện điện tử nhạy cảm. Vì vậy, bánh xe chống tĩnh điện cho nhà máy điện tử cần được xem xét như một thành phần kỹ thuật quan trọng thay vì chỉ là phụ kiện cơ khí thông thường.
