Đặc điểm và ứng dụng của bánh xe đẩy công nghiệp

Vì vậy, một bánh xe có tải danh định cao chưa chắc phù hợp nếu phải chạy liên tục trên nền gồ ghề, ở nhiệt độ cao hoặc với tốc độ vượt điều kiện thử. Ngược lại, môi trường tải vừa nhưng cần di chuyển êm, bảo vệ nền, chống hóa chất hoặc kiểm soát tĩnh điện có thể đòi hỏi cấu hình chuyên biệt hơn một bánh xe tải nặng thông thường.

Đặc điểm cốt lõi của bánh xe đẩy công nghiệp

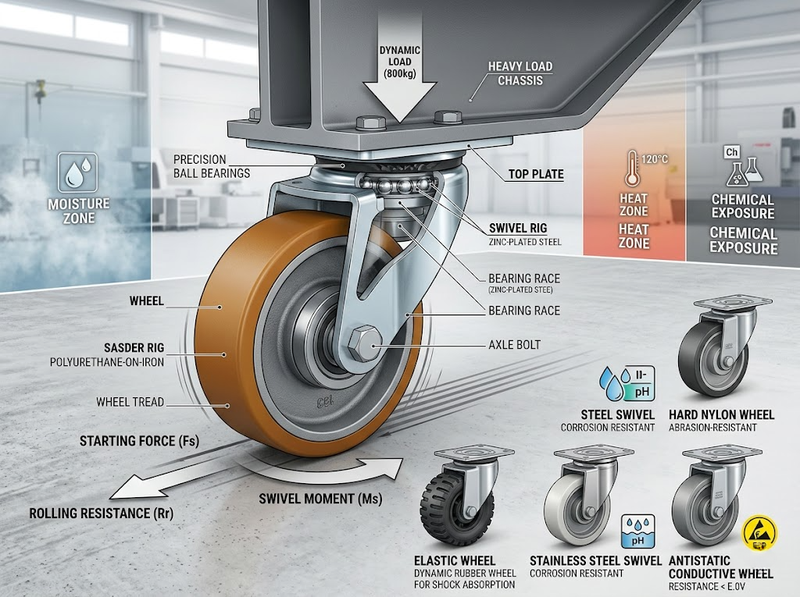

Bánh xe đẩy công nghiệp là một hệ thống chịu tải và tạo chuyển động lăn. Với caster hoàn chỉnh, khả năng vận hành được hình thành từ bánh, mặt lăn, ổ bi, càng cố định hoặc càng xoay và cơ cấu lắp lên thiết bị. Vì thế, tải trọng của riêng bánh không thể tách rời giới hạn của càng và các chi tiết liên kết; TENTE cũng lưu ý rằng loại housing/càng ảnh hưởng trực tiếp đến tải tổng thể, độ ổn định và tuổi thọ của cụm bánh.

Đặc điểm thứ nhất là khả năng chịu tải động. Trong ứng dụng công nghiệp, bánh không chỉ chịu lực khi đứng yên mà phải chịu tải khi lăn, đổi hướng, vượt khe hoặc va vào chướng ngại. Bởi vậy, tải động thường có ý nghĩa thực tế hơn tải tĩnh khi đánh giá xe đẩy vận chuyển. Hướng dẫn kỹ thuật của Blickle cho biết tải danh định của bánh/caster được xác định thông qua thử nghiệm động theo các tiêu chuẩn DIN EN 12527–12533 và ISO 22878–22884.

Đặc điểm thứ hai là khả năng kiểm soát lực khởi động, lực lăn và lực xoay. Những lực này chịu ảnh hưởng của đường kính bánh, độ cứng và hình dạng mặt lăn, độ đàn hồi vật liệu, loại ổ bi, tải và chất lượng mặt nền. Đây là lý do hai bánh có cùng tải danh định nhưng cảm giác đẩy bằng tay có thể rất khác nhau.

Đặc điểm thứ ba là khả năng thích nghi với môi trường. Ngoài phiên bản thông thường, bánh công nghiệp có thể được thiết kế để chống ăn mòn, chịu nhiệt, kháng hóa chất hoặc dẫn điện/chống tĩnh điện. Do đó, “công nghiệp” không đồng nghĩa với một loại vật liệu cố định mà là một nhóm cấu hình được lựa chọn theo điều kiện vận hành cụ thể.

Tải trọng và tốc độ quyết định cấp làm việc

Sai lầm thường gặp là lấy tổng tải của xe rồi chia đều cho bốn bánh. Trên thực tế, khi có từ bốn bánh trở lên, sai số độ phẳng của sàn, độ cứng khung xe hoặc chênh lệch chiều cao lắp đặt có thể làm tải phân bố không đều. Hướng dẫn của Blickle xác định tải yêu cầu trên mỗi bánh dựa trên tổng khối lượng bản thân thiết bị cộng tải hàng, chia cho số bánh thực sự chịu tải rồi nhân với hệ số an toàn phù hợp điều kiện sử dụng.

Hệ số này tăng khi điều kiện rời xa môi trường thử lý tưởng. Chẳng hạn, Blickle khuyến nghị hệ số khoảng 1,0–1,5 cho xe đẩy tay trong nhà khi chướng ngại thấp hơn 5% đường kính bánh; xe đẩy tay ngoài trời với ổ gà hoặc chướng ngại lớn hơn 5% đường kính bánh dùng khoảng 1,5–2,2; vận chuyển cơ giới trong nhà dùng khoảng 1,4–2,0. Đây là hướng dẫn của nhà sản xuất để thiết kế dự phòng, không phải một hệ số bắt buộc chung của ISO.

Tốc độ cũng thay đổi khả năng chịu tải. Trong một ví dụ sản phẩm của TENTE, bánh cao su FVP có tải tĩnh đến 1.600 kg nhưng tải công bố giảm xuống 960 kg ở 4 km/h và 800 kg ở 6 km/h. Con số này không thể áp dụng cho mọi bánh cao su, nhưng nó cho thấy vì sao không nên lấy tải tĩnh làm tải vận hành khi bánh phải di chuyển liên tục.

Đối với nhóm bánh cho thiết bị vận chuyển, Blickle thử tải ở 4 km/h, nhiệt độ 15 đến 28 °C. Chướng ngại thử tương ứng 5% đường kính bánh với mặt lăn mềm dưới 90 Shore A và 2,5% với mặt lăn cứng từ 90 Shore A trở lên; phép thử gồm 15.000 vòng quay và tối thiểu 500 lần vượt chướng ngại. Những điều kiện này cho thấy một giá trị tải danh định luôn đi kèm một bối cảnh thử nghiệm cụ thể.

Khi tốc độ vượt 4 km/h, việc chỉ chọn một caster “tải nặng” là chưa đủ. ISO 22884 dành riêng cho ứng dụng công nghiệp được đẩy hoặc kéo ở tốc độ trên 4 đến 16 km/h, trong khi bánh khí nén và bánh chủ động không nằm trong phạm vi tiêu chuẩn này.

Vật liệu bánh chi phối lực lăn, tiếng ồn và bảo vệ sàn

Vật liệu mặt lăn tạo ra một trong những đánh đổi quan trọng nhất: bánh càng cứng thường biến dạng ít và lăn hiệu quả trên nền cứng, nhưng khả năng hấp thụ rung và bảo vệ mặt sàn thường giảm. Bánh mềm tạo vùng tiếp xúc lớn hơn, giúp giảm chấn và tiếng ồn nhưng có thể làm tăng tổn hao do biến dạng.

Dữ liệu tham chiếu của Blickle minh họa khá rõ cơ chế này. Cao su mềm hoặc lốp khí nén thường ở khoảng 50–60 Shore A và tạo áp suất trung bình lên sàn khoảng 0,8 N/mm²; cao su đàn hồi khoảng 65 Shore A có giá trị khoảng 1,8 N/mm². Polyurethane 75 Shore A khoảng 3,5 N/mm² và polyurethane 92 Shore A khoảng 8,0 N/mm². Với nylon, giá trị tham chiếu tăng lên khoảng 40 N/mm², còn gang hoặc thép có thể vượt 350 N/mm². Đây là số liệu so sánh trong hệ thống thử của Blickle, không phải giá trị cố định cho mọi sản phẩm trên thị trường.

Cao su hoặc vật liệu đàn hồi phù hợp khi ưu tiên giảm rung, giảm tiếng ồn và bảo vệ sàn. TENTE mô tả bánh cao su đặc là giải pháp cân bằng giữa độ bám, khả năng giảm rung và hiệu quả lăn; độ cứng mặt lăn và kết cấu càng vẫn phải được chọn theo tải và bề mặt thực tế.

Polyurethane (PU) thường là lựa chọn trung gian khi cần tải tương đối cao, độ bền mài mòn và lực lăn thấp nhưng vẫn muốn giảm tác động lên sàn so với bánh kim loại. TENTE ghi nhận PU cứng có tải cao, lực lăn và lực xoay thấp, nhưng mặt lăn càng cứng thì tải càng tập trung vào diện tích tiếp xúc nhỏ và có thể gây mòn sàn nhiều hơn. PU đàn hồi cải thiện khả năng giảm chấn, tiếng ồn và bảo vệ nền.

Nylon/polyamide thích hợp nhất khi nền cứng, bằng phẳng và mục tiêu là tải cao cùng lực lăn thấp. TENTE cũng nhấn mạnh nylon có khả năng chống ẩm, dầu mỡ và nhiều hóa chất tốt, nhưng sự phù hợp vẫn phụ thuộc vào mặt sàn, đường kính bánh và loại càng.

Thép hoặc gang dành cho những trường hợp tải rất lớn, va đập cao và mặt nền đủ cứng để chấp nhận áp lực tiếp xúc lớn. Colson khuyến nghị bánh thép rèn khi tải cao và bảo vệ sàn không phải ưu tiên; đồng thời cảnh báo loại bánh này không phù hợp nếu tiếng ồn là vấn đề chính hoặc hàng hóa nhạy cảm với va đập.

Đường kính, ổ bi và bố trí càng quyết định khả năng cơ động

Đường kính bánh có ảnh hưởng trực tiếp đến lực đẩy và khả năng đi qua khe, gờ hoặc mặt sàn không bằng phẳng. Cùng với đường kính, hình dạng mặt lăn, độ cứng, khả năng đàn hồi, ổ bi và bề mặt nền đều tham gia tạo lực cản lăn. Vì vậy, tăng tải danh định mà giữ bánh quá nhỏ có thể giải quyết vấn đề chịu lực nhưng chưa chắc giải quyết được khả năng di chuyển thực tế.

Loại ổ bi cũng thay đổi đáng kể hiệu quả vận hành. Theo hướng dẫn của Blickle, bạc trượt có cấu tạo đơn giản nhưng lực khởi động và lực lăn tương đối cao; ổ con lăn bền, có khe hở hướng kính nhỏ và lực lăn thấp; ổ bi chính xác cho đặc tính khởi động và lăn tốt nhất trong ba nhóm, khe hở thấp, tải cao và thích hợp hơn với tốc độ lớn.

Kết cấu càng phải được chọn theo quỹ đạo di chuyển. Càng xoay giúp xe đổi hướng và quay trong không gian hẹp, trong khi càng cố định giúp duy trì hướng thẳng ổn định hơn. Một cấu hình kết hợp càng xoay và càng cố định thường thuận lợi cho xe cần vừa đi thẳng vừa vào cua; ngược lại, dùng toàn bộ càng xoay tăng khả năng dịch chuyển đa hướng nhưng có thể làm việc giữ hướng thẳng khó hơn. Blickle cũng ghi nhận khóa định hướng có thể cải thiện khả năng chạy thẳng đối với cấu hình nhiều càng xoay.

Với tải rất lớn hoặc thiết bị dài, khả năng cơ động không chỉ phụ thuộc vào số lượng bánh mà còn phụ thuộc cách bố trí điểm chịu tải. Một cấu hình có thể dễ xoay nhưng giảm ổn định chống lật, trong khi cấu hình khác ưu tiên chạy thẳng nhưng cần nhiều khoảng trống hơn khi quay. Do đó, yêu cầu về bán kính quay, hành lang vận chuyển và hướng chuyển động phải được xem xét cùng tải trọng.

Nhiệt độ, hóa chất, độ ẩm và tĩnh điện tạo yêu cầu chuyên dụng

Nhiệt độ làm việc của bánh không chỉ bằng nhiệt độ môi trường. Nhiệt phát sinh do ma sát còn phụ thuộc vật liệu, tải, hình dạng mặt lăn, quãng đường và bề mặt di chuyển. Blickle lưu ý nhiệt độ cao có thể làm giảm đáng kể tải và tuổi thọ của mặt lăn, đồng thời tăng nguy cơ biến dạng khi bánh chịu tải tĩnh lâu. Ở nhiệt độ thấp, cao su và nhiều polyurethane trở nên cứng hơn và giảm độ đàn hồi.

Điều đó có nghĩa xe đi vào lò, buồng sấy hoặc vùng lạnh không thể dùng một bánh thông thường chỉ vì tải trọng vẫn nằm trong giới hạn. Ngay cả ổ bi cũng phải phù hợp: Blickle có phiên bản ổ bi chịu nhiệt được công bố cho khoảng −30 đến 300 °C nhưng phải giảm tải khi sử dụng. Đây là ví dụ cho thấy giới hạn nhiệt cần được kiểm tra trên toàn bộ cụm bánh, không chỉ vật liệu mặt lăn.

Trong môi trường ẩm, rửa thường xuyên hoặc có tác nhân ăn mòn, vật liệu càng, lớp phủ và khả năng làm kín ổ bi trở thành yếu tố quan trọng. Blickle cho biết ổ bi có hệ thống làm kín bổ sung có thể bảo vệ tốt hơn trước nước phun và bụi bẩn, trong khi lớp làm kín tiếp xúc sẽ làm tăng nhẹ lực cản lăn.

Khả năng kháng hóa chất cũng không nên được đánh giá đơn giản bằng nhãn “PU”, “nylon” hay “cao su”. Tác động hóa học thay đổi theo loại chất, nồng độ, thời gian tiếp xúc, nhiệt độ và độ ẩm; hỗn hợp hóa chất còn có thể tạo phản ứng khác với từng chất riêng lẻ. Vì vậy, nơi có dầu, dung môi, chất tẩy rửa hoặc hóa chất công nghệ cần đối chiếu bảng tương thích vật liệu của sản phẩm cụ thể.

Với dây chuyền điện tử hoặc khu vực cần kiểm soát phóng tĩnh điện, phải xác định rõ yêu cầu điện trở. Trong hệ thống phân loại của Blickle, bánh/caster dẫn điện có điện trở không vượt quá (10^4\ \Omega), còn loại chống tĩnh điện nằm trong khoảng (10^5) đến (10^7\ \Omega). Nhà sản xuất cũng lưu ý bụi bẩn và điều kiện môi trường có thể ảnh hưởng tính dẫn điện, vì vậy khả năng nối đất cần được kiểm tra định kỳ trong vận hành.

Bánh xe đẩy công nghiệp phù hợp với ứng dụng nào?

Không có một vật liệu bánh duy nhất tối ưu cho mọi nhà máy. Cách phù hợp hơn là bắt đầu từ tải, tốc độ, nền và môi trường rồi chọn cấu hình tương ứng. ISO và các hướng dẫn kỹ thuật của nhà sản xuất đều cho thấy điều kiện sử dụng là một phần không thể tách rời của tải danh định và hiệu quả chuyển động.

· Xe đẩy kho và xe vận chuyển trên nền bê tông phẳng: PU hoặc nylon thường phù hợp khi cần lực lăn thấp; PU có lợi thế hơn nếu vẫn cần giảm tiếng ồn và tác động lên nền, còn nylon phù hợp khi nền cứng và ưu tiên hiệu quả lăn dưới tải lớn

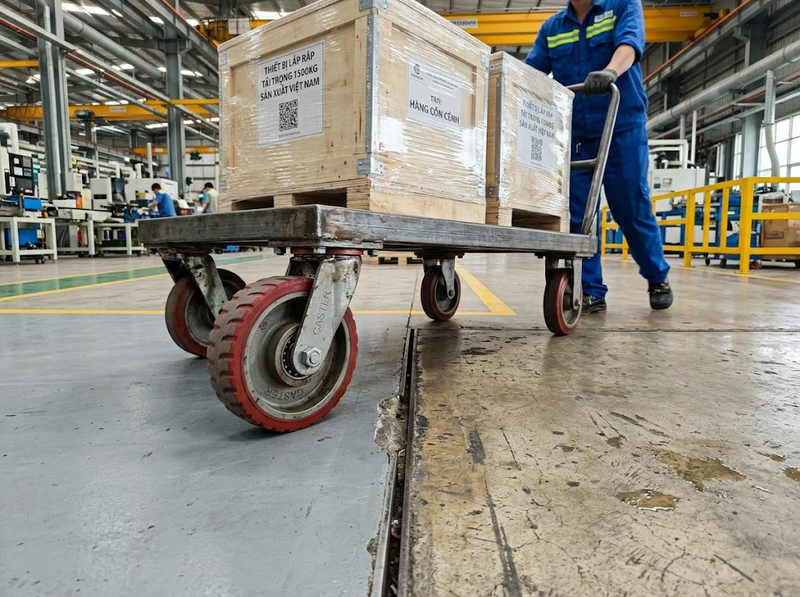

· Xe đẩy hàng dễ vỡ hoặc di chuyển trên nền có khe, gờ: Nên ưu tiên mặt lăn đàn hồi như cao su hoặc PU mềm, đường kính bánh đủ lớn và, khi rung động đáng kể, có thể dùng caster có cơ cấu giảm chấn

· Thiết bị sản xuất, bàn máy và xe vật tư chạy nhiều chu kỳ: PU có độ bền mài mòn và lực lăn thấp là lựa chọn phổ biến; TENTE nêu các ứng dụng điển hình gồm xe đẩy sản xuất, platform trolley, roll pallet, dolly và hệ thống AGV tải nặng

· Tải cực lớn trên nền công nghiệp rất cứng: Nylon tải nặng, gang hoặc thép có thể thích hợp khi ưu tiên tải và lực lăn hơn bảo vệ sàn; bánh kim loại cần tránh ở nơi tiếng ồn, rung hoặc hư hại nền là ràng buộc chính

· Khu vực ẩm, rửa thiết bị hoặc có hóa chất: Cần kết hợp vật liệu bánh tương thích với hóa chất, càng chống ăn mòn và ổ bi được làm kín; chỉ chọn theo vật liệu mặt lăn mà bỏ qua càng và ổ bi có thể khiến toàn bộ cụm bánh trở thành điểm yếu

· Lò, buồng sấy hoặc vùng nhiệt độ bất thường: Phải dùng bánh, càng, chất bôi trơn và ổ bi có dải nhiệt được nhà sản xuất công bố; tải cho phép ở nhiệt độ làm việc có thể thấp hơn tải ở điều kiện thường

· Sản xuất điện tử hoặc khu vực cần kiểm soát tĩnh điện: Cần caster có thông số dẫn điện hoặc chống tĩnh điện rõ ràng và duy trì đường dẫn điện từ thiết bị xuống sàn trong suốt quá trình sử dụng

· Xe kéo hoặc thiết bị chạy trên 4 km/h: Cần kiểm tra tải ở đúng tốc độ thực tế và sử dụng sản phẩm được thiết kế, thử nghiệm cho chế độ tốc độ cao; nhóm ứng dụng trên 4 đến 16 km/h nằm trong phạm vi ISO 22884 đối với các loại bánh/caster mà tiêu chuẩn này bao phủ

Bánh xe đẩy công nghiệp phù hợp với vận hành sản xuất và logistics không đơn thuần vì có kết cấu chắc hoặc tải danh định lớn. Đặc điểm quyết định khả năng sử dụng thực tế là sự kết hợp giữa tải động, tốc độ, độ cứng và vật liệu mặt lăn, đường kính, ổ bi, cấu hình càng cùng điều kiện nhiệt độ, hóa chất, độ ẩm và tĩnh điện.

Vì vậy, khi xác định ứng dụng phù hợp, nên bắt đầu từ điều kiện làm việc thực tế rồi mới đối chiếu thông số bánh. Một bánh chịu tải rất cao nhưng quá cứng có thể gây ồn hoặc hại sàn; một bánh lăn êm nhưng sử dụng sai tốc độ hay nhiệt độ có thể mất tải và giảm tuổi thọ. Cấu hình phù hợp là cấu hình đáp ứng đồng thời tải, khả năng di chuyển, đặc tính mặt sàn và môi trường trong suốt chu kỳ vận hành.
