Ứng dụng phù hợp của bánh xe đẩy loại lớn

Vì vậy, bánh xe đẩy loại lớn có thể xuất hiện trên cả xe đẩy tải trung bình lẫn thiết bị công nghiệp nặng nhiều tấn. Muốn xác định ứng dụng phù hợp phải xem đồng thời hai câu hỏi: thiết bị cần di chuyển trong điều kiện nào và mỗi bánh phải chịu tải thực tế bao nhiêu.

Khi nào bánh xe đường kính lớn thực sự phù hợp?

Bánh xe đường kính lớn có lợi nhất khi thiết bị phải mang tải đáng kể, phải di chuyển thường xuyên hoặc phải chạy trên bề mặt tạo lực cản lớn. Khi đường kính tăng, bánh ít bị “kẹt” vào các khe nhỏ và phải quay ít vòng hơn trên cùng một quãng đường. Blickle cho biết lực cản khởi động và lực cản lăn chịu ảnh hưởng bởi đường kính, vật liệu mặt lăn, loại ổ bi, tổng tải và tình trạng mặt nền; đường kính lớn là một trong những yếu tố giúp giảm lực cản lăn.

Điều đó khiến bánh lớn đặc biệt phù hợp với các trường hợp:

• Xe phải di chuyển tải nặng bằng lực đẩy hoặc kéo thủ công

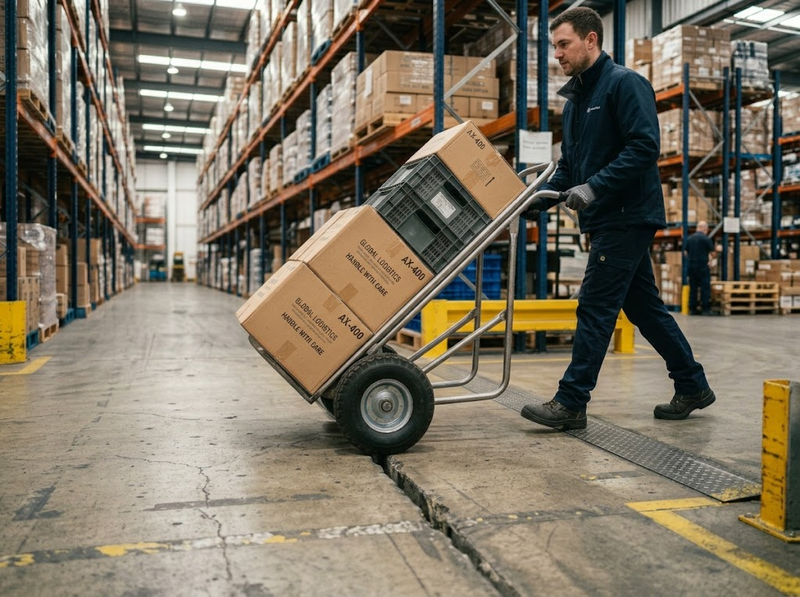

• Tuyến đường có khe nối sàn, gờ cửa hoặc bề mặt không hoàn toàn bằng phẳng
• Thiết bị thường xuyên phải thay đổi vị trí trong nhà xưởng
• Cần hạn chế lực khởi động khi bắt đầu đẩy xe
• Thiết bị làm việc ngoài trời hoặc trên nền bê tông có khuyết tật

Ngược lại, nếu thiết bị rất nhẹ, chỉ di chuyển quãng ngắn trên nền phẳng và chiều cao tổng thể bị giới hạn, tăng đường kính bánh quá mức có thể không mang lại nhiều giá trị. Bánh lớn làm tăng chiều cao lắp đặt và đòi hỏi đủ không gian cho bánh xoay.

Xe đẩy kho, xe sàn và trolley tải trung bình đến nặng

Một trong những nhóm ứng dụng phổ biến nhất là xe đẩy hàng trong kho và nhà xưởng: xe sàn, trolley sản xuất, xe vận chuyển linh kiện, roll cage, xe dụng cụ và bàn làm việc di động. Danh mục bánh công nghiệp của TENTE cho thấy các bánh dùng cho nhóm tải trung bình được ứng dụng trên production trolley, platform trolley, transport equipment, tool cabinet, work bench và nhiều dạng thiết bị vận chuyển khác.

Ở những ứng dụng này, lợi ích của bánh lớn không chỉ nằm ở sức chịu tải. Một xe đẩy vài trăm kilôgam có thể đã cần bánh đường kính lớn nếu công nhân phải đẩy xe nhiều lần trong ca làm việc hoặc tuyến đường có khe và gờ. Hamilton cũng lưu ý rằng bánh có đường kính lớn dễ đẩy hoặc kéo hơn dưới tải, ngay cả khi khả năng chịu tải của bánh vốn đã cao hơn mức tải thực tế cần thiết.

Do đó, với xe kho và xe sàn, nên ưu tiên bánh lớn khi tải hàng tăng, quãng đường di chuyển dài hoặc yêu cầu lực đẩy thấp trở thành tiêu chí quan trọng. Tuy nhiên, tải định mức của bánh vẫn phải được kiểm tra riêng; không thể chọn chỉ bằng cách nhìn đường kính.

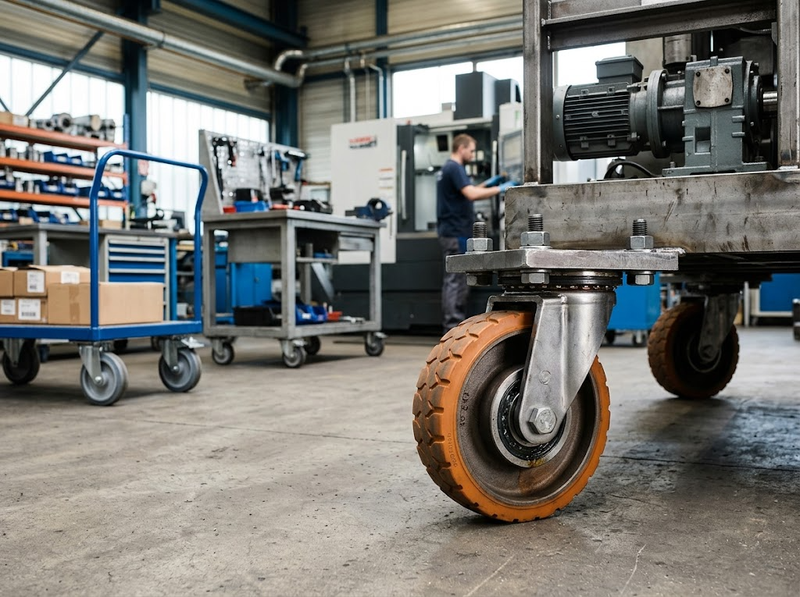

Bệ máy, bàn thao tác và thiết bị công nghiệp di động

Các bánh xe dùng trong công nghiệp có kích thước lớn cũng phù hợp với bệ máy, đồ gá, bàn thao tác, tủ dụng cụ lớn, module sản xuất và những thiết bị cần thay đổi vị trí nhưng không di chuyển liên tục.

Đặc điểm của nhóm này là bản thân thiết bị đã có khối lượng đáng kể. Khi cộng thêm chi tiết gia công, dụng cụ hoặc hàng đặt trên thiết bị, tổng tải có thể tăng nhanh. Bánh không những phải chịu được tải mà càng bánh, ổ xoay và mặt bích lắp cũng phải đủ độ cứng để không trở thành điểm yếu của hệ thống.

Phạm vi tải của bánh có đường kính lớn trên thị trường công nghiệp rất rộng. Chẳng hạn, một bánh TENTE đường kính 250 mm được công bố tải động 180 kg ở tốc độ tới 4 km/h, trong khi một cụm caster công nghiệp Blickle cũng có đường kính 250 mm nhưng đạt tải định mức 1.700 kg ở 4 km/h. Hai ví dụ cùng đường kính nhưng chênh lệch tải gần một bậc độ lớn cho thấy đường kính không phải đại diện trực tiếp cho khả năng chịu tải.

Ở cấp thiết bị nặng hơn, Blickle còn công bố hệ thống di chuyển sử dụng bánh 250 mm cho tải hệ thống tới 4.000 kg. Điều này cho thấy bánh lớn có thể phục vụ cả bệ máy và thiết bị nhiều tấn, nhưng chỉ khi toàn bộ bánh, càng, ổ lăn và hệ dẫn động được thiết kế cho cấp tải tương ứng.

Thiết bị chạy trên nền xấu hoặc cần vượt khe, gờ

Khi nền làm việc không bằng phẳng, lợi ích của đường kính lớn trở nên rõ hơn. Một khe hoặc gờ có cùng chiều cao sẽ chiếm tỷ lệ nhỏ hơn so với bán kính của bánh lớn, nhờ đó bánh có thể vượt chướng ngại với góc tiếp cận thuận lợi hơn và ít bị dừng đột ngột.

Đây là lý do bánh lớn thường xuất hiện trên xe phục vụ ngoài trời, thiết bị mặt đất, xe vận chuyển công nghiệp và các ứng dụng trên bê tông cũ hoặc nền có nhiều mối nối. Hamilton có dòng bánh tải nặng dành cho bề mặt không bằng phẳng với đường kính khoảng 254–533 mm và tải công bố khoảng 454–1.905 kg trên mỗi caster; hãng nêu các ứng dụng như thiết bị hỗ trợ mặt đất hàng không, xây dựng và vận hành ngoài trời.

Dù vậy, chỉ tăng đường kính chưa đủ để giải quyết nền xấu. Bánh quá cứng có thể truyền rung và va đập mạnh vào hàng hóa cũng như kết cấu xe. Bánh mềm hoặc có lớp đàn hồi thường hấp thụ rung tốt hơn nhưng có thể tạo lực cản lăn cao hơn. Vì vậy phải cân bằng giữa đường kính, độ cứng mặt lăn, khả năng bảo vệ sàn và lực đẩy cần thiết. Blickle xác định vật liệu mặt lăn, ổ bi và tình trạng nền đều có ảnh hưởng trực tiếp tới lực cản lăn.

Xác định tải trọng phù hợp cho từng bánh xe

Không nên lấy tổng tải của xe rồi chia đơn giản cho số bánh và chọn đúng bằng kết quả đó. Trong vận hành thực tế, tải có thể phân bố không đều do trọng tâm lệch, nền không phẳng, xe vào cua hoặc một bánh tạm thời mất tiếp xúc tối ưu với mặt nền. Với các xe thường xuyên vận chuyển hàng nặng, nên lựa chọn bánh xe đẩy hàng chịu lực dựa trên tải yêu cầu của từng bánh sau khi đã tính đến phân bố tải không đều và hệ số an toàn, thay vì chỉ dựa vào tổng tải danh nghĩa của xe.

Công thức cơ bản

Theo hướng dẫn lựa chọn của Blickle, tải yêu cầu trên mỗi bánh có thể được xác định từ:

Tải yêu cầu mỗi bánh = (khối lượng thiết bị tải hàng) ÷ số bánh thực sự chịu tải × hệ số an toàn

Hệ số an toàn phụ thuộc điều kiện sử dụng như chất lượng nền, tốc độ, va đập và kiểu vận hành.

Với xe bốn bánh, một cách tính bảo thủ được một số nhà sản xuất sử dụng là giả định chỉ ba bánh đồng thời gánh tải. Caster Concepts, chẳng hạn, khuyến nghị cộng thêm dự phòng 25–30% trong hướng dẫn chọn heavy-duty caster rồi chia tổng tải đã hiệu chỉnh cho ba bánh, do sàn thực tế không hoàn toàn phẳng. Đây là hướng dẫn ứng dụng của nhà sản xuất chứ không phải một hệ số cố định áp dụng cho mọi thiết kế.

Ví dụ với xe bốn bánh

Giả sử xe và hàng có tổng khối lượng 600 kg. Nếu tính lý tưởng theo bốn bánh, tải trung bình chỉ là 150 kg/bánh. Nhưng nếu thiết kế theo ba bánh thực sự chịu tải, giá trị cơ sở đã tăng lên:

600 ÷ 3 = 200 kg/bánh

Sau đó còn phải xét hệ số an toàn phù hợp với điều kiện vận hành. Nếu xe thường xuyên gặp gờ, bị va đập, chạy nhanh hoặc kéo bằng thiết bị cơ giới, tải định mức cần thiết có thể phải cao hơn đáng kể.

Cách tính này cũng giải thích vì sao một xe tổng tải vài trăm kilôgam vẫn có thể cần bánh được xếp ở cấp tải tương đối cao. Phần dự phòng không chỉ để “chịu thêm hàng”, mà còn để đối phó với phân bố tải không đều và tải động xuất hiện trong quá trình vận hành.

Đường kính lớn không thay thế tải định mức và cấu hình kỹ thuật

Sai lầm thường gặp là chọn bánh lớn nhất có thể lắp rồi mặc định rằng bánh sẽ chịu tải tốt. Thực tế, một cụm bánh phải được đánh giá theo tải động của toàn bộ caster, không chỉ theo đường kính hoặc tải tĩnh của riêng bánh xe.

Các thông số cần kiểm tra cùng nhau gồm tải định mức ở tốc độ làm việc, đường kính và chiều rộng bánh, vật liệu mặt lăn, loại ổ bi, kết cấu càng, kích thước mặt bích và điều kiện môi trường. Dữ liệu TENTE cho thấy cùng một sản phẩm có thể có tải tĩnh và tải động khác nhau, đồng thời tải động còn thay đổi theo tốc độ; điều này cho thấy thông số tải chỉ có ý nghĩa khi gắn với điều kiện thử hoặc vận hành cụ thể.

Tốc độ cũng đặc biệt quan trọng nếu xe được kéo bằng máy thay vì đẩy bằng tay. Hướng dẫn của Caster Concepts lưu ý rằng caster dùng cho thiết bị dẫn động phải được đánh giá theo tốc độ, thời gian chạy và tải lớn nhất; không nên mặc định thông số dành cho xe đẩy thủ công vẫn phù hợp với thiết bị chạy nhanh hơn.

Vì vậy, có thể xem bánh xe đẩy hàng loại to là lựa chọn phù hợp cho ba nhóm nhu cầu chính: thiết bị có tải đáng kể, thiết bị cần giảm lực lăn và thiết bị phải đi qua nền khó. Khi cả ba điều kiện xuất hiện cùng lúc — chẳng hạn xe sàn chở hàng nặng chạy trên bê tông có khe — lợi ích của đường kính lớn càng rõ.

Bánh xe đẩy loại lớn thường được sử dụng cho xe đẩy kho, xe sàn, trolley sản xuất, bàn và kệ di động, bệ máy, thiết bị công nghiệp, xe vận chuyển ngoài trời và những hệ thống phải mang tải từ mức trung bình đến nhiều tấn. Tuy nhiên, không tồn tại một mức tải duy nhất dành cho “bánh xe lớn”: ngay cả các bánh có cùng đường kính khoảng 250 mm cũng có thể có tải định mức rất khác nhau tùy cấu tạo.

Do đó, cách chọn đúng là bắt đầu từ tổng khối lượng thiết bị và hàng hóa, xác định số bánh thực sự chịu tải và hệ số an toàn, sau đó mới chọn đường kính đủ lớn để đáp ứng yêu cầu về lực lăn, khe gờ và mặt nền. Cách tiếp cận này giúp bánh lớn phát huy đúng ưu thế thay vì chỉ trở thành một chi tiết có kích thước lớn nhưng không phù hợp với tải và điều kiện vận hành.
