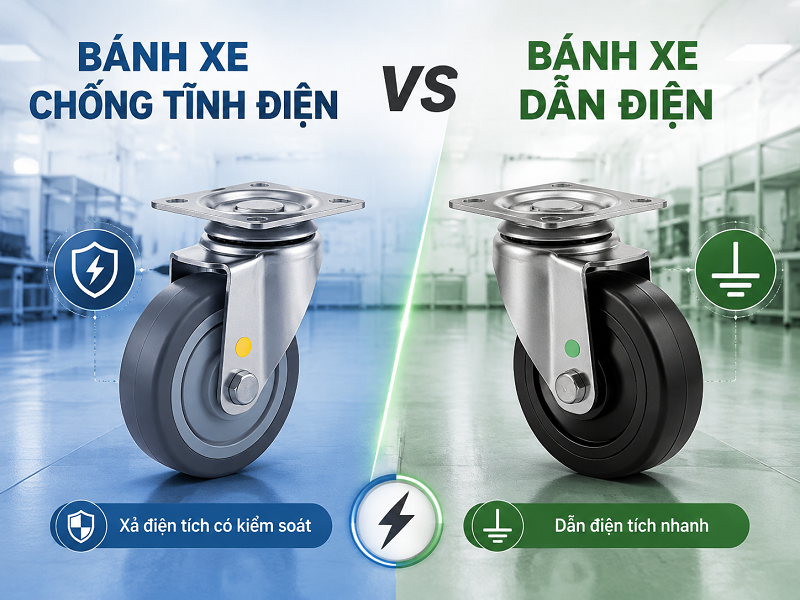

Bánh xe chống tĩnh điện và bánh xe dẫn điện khác nhau như thế nào

Trước khi đưa ra lựa chọn, cần xem xét các yếu tố quan trọng sau:

Bản chất khác biệt giữa bánh xe chống tĩnh điện và bánh xe dẫn điện là gì?

Khi tìm hiểu về hệ thống kiểm soát ESD trong sản xuất công nghiệp, nhiều người thường cho rằng bánh xe chống tĩnh điện và bánh xe dẫn điện là cùng một loại sản phẩm. Trên thực tế, cả hai đều thuộc nhóm bánh xe ESD nhưng được thiết kế để giải quyết vấn đề tĩnh điện theo hai cách hoàn toàn khác nhau.

Sự khác biệt cốt lõi không nằm ở hình dạng hay vật liệu bên ngoài mà nằm ở cách chúng kiểm soát và xử lý điện tích phát sinh trong quá trình di chuyển.

Bánh xe chống tĩnh điện hoạt động theo cơ chế nào?

Bánh xe chống tĩnh điện được thiết kế để hạn chế sự tích tụ điện tích trên bề mặt vật liệu. Thay vì giữ điện tích hoặc xả điện tích ngay lập tức, loại bánh xe này cho phép điện tích được tiêu tán từ từ và có kiểm soát.

Cơ chế này giúp:

• Giảm nguy cơ phát sinh hiện tượng phóng tĩnh điện đột ngột
• Bảo vệ các linh kiện điện tử nhạy cảm
• Duy trì môi trường làm việc ổn định hơn đối với các quy trình sản xuất điện tử

Có thể hình dung bánh xe chống tĩnh điện giống như một van điều tiết dòng nước. Điện tích vẫn được giải phóng nhưng theo tốc độ được kiểm soát để tránh tạo ra cú sốc điện bất ngờ.

Bánh xe dẫn điện hoạt động theo cơ chế nào?

Khác với bánh xe chống tĩnh điện, bánh xe dẫn điện được thiết kế để tạo thành một đường dẫn điện liên tục từ thiết bị xuống hệ thống tiếp địa.

Khi điện tích xuất hiện, dòng điện sẽ được truyền xuống đất nhanh hơn thông qua vật liệu có khả năng dẫn điện cao.

Mục tiêu chính của bánh xe dẫn điện là:

• Ngăn chặn hiện tượng tích tụ điện tích
• Hạn chế nguy cơ phát sinh tia lửa điện
• Tăng mức độ an toàn trong các môi trường yêu cầu kiểm soát điện tích nghiêm ngặt

Loại bánh xe này thường được sử dụng trong các khu vực có nguy cơ cháy nổ hoặc những môi trường đòi hỏi khả năng dẫn điện liên tục.

Vì sao hai khái niệm thường bị nhầm là giống nhau?

Nguyên nhân phổ biến nhất là cả hai loại đều thuộc nhóm sản phẩm ESD và đều tham gia vào quá trình kiểm soát tĩnh điện.

Ngoài ra, nhiều tài liệu kỹ thuật hoặc thông tin bán hàng thường sử dụng chung thuật ngữ "bánh xe ESD", khiến người dùng khó nhận biết sự khác biệt thực sự.

Tuy nhiên:

• Bánh xe chống tĩnh điện tập trung vào kiểm soát và tiêu tán điện tích
• Bánh xe dẫn điện tập trung vào dẫn điện tích xuống đất

Mặc dù mục tiêu cuối cùng đều là giảm rủi ro do tĩnh điện, phương pháp thực hiện lại không giống nhau.

Tóm tắt sự khác biệt trong một bảng so sánh nhanh

Điện trở ESD quyết định sự khác nhau của hai loại bánh xe như thế nào?

Để hiểu sâu hơn sự khác biệt giữa hai loại bánh xe ESD, cần xem xét yếu tố quan trọng nhất: điện trở.

Đây chính là thông số quyết định tốc độ và cách thức điện tích được kiểm soát trong quá trình vận hành.

Điện trở bề mặt và điện trở thể tích là gì?

Điện trở bề mặt thể hiện khả năng dòng điện di chuyển trên bề mặt vật liệu.

Điện trở thể tích thể hiện khả năng dòng điện đi xuyên qua cấu trúc vật liệu.

Trong các ứng dụng ESD, cả hai thông số đều ảnh hưởng trực tiếp đến khả năng:

• Tiêu tán điện tích
• Dẫn điện
• Kiểm soát nguy cơ phóng tĩnh điện

Do đó, nhà sản xuất thường kiểm tra và công bố các giá trị điện trở để xác định sản phẩm thuộc nhóm chống tĩnh điện hay dẫn điện.

Khoảng điện trở thường gặp của bánh xe chống tĩnh điện

Thông thường, bánh xe chống tĩnh điện có điện trở nằm trong vùng cho phép điện tích tiêu tán dần dần thay vì thoát xuống đất ngay lập tức.

Đặc điểm này giúp:

• Giảm nguy cơ sốc điện tĩnh
• Duy trì sự ổn định cho các linh kiện điện tử nhạy cảm
• Hạn chế hiện tượng phóng điện đột ngột

Trong nhiều ứng dụng điện tử, đây là mức điện trở được ưu tiên sử dụng vì tạo được sự cân bằng giữa an toàn và hiệu quả kiểm soát ESD.

Khoảng điện trở thường gặp của bánh xe dẫn điện

Bánh xe dẫn điện thường có điện trở thấp hơn đáng kể.

Nhờ đó, điện tích có thể được truyền xuống hệ thống tiếp địa nhanh hơn và hiệu quả hơn.

Đặc điểm này đặc biệt phù hợp khi:

• Môi trường có nguy cơ phát sinh tia lửa điện
• Cần hạn chế tối đa việc tích tụ điện tích
• Hệ thống tiếp địa được thiết kế đầy đủ và đạt tiêu chuẩn

Vì sao điện trở thấp hơn không phải lúc nào cũng tốt hơn?

Đây là điểm mà nhiều bài viết trên thị trường thường bỏ qua.

Người dùng thường cho rằng:

Điện trở càng thấp thì khả năng chống tĩnh điện càng tốt.

Thực tế không hoàn toàn như vậy.

Một giá trị điện trở quá thấp có thể khiến điện tích được xả quá nhanh trong những môi trường không yêu cầu dẫn điện liên tục.

Ngược lại, trong các dây chuyền điện tử nhạy cảm, việc tiêu tán điện tích có kiểm soát đôi khi lại là giải pháp phù hợp hơn.

Vì vậy, mục tiêu không phải là chọn loại có điện trở thấp nhất mà là chọn loại có điện trở phù hợp với môi trường làm việc thực tế.

Khi nào nên dùng bánh xe chống tĩnh điện và khi nào nên dùng bánh xe dẫn điện?

Sau khi hiểu nguyên lý hoạt động và vai trò của điện trở, câu hỏi quan trọng nhất là lựa chọn loại nào cho từng môi trường cụ thể.

Không có loại nào tốt hơn trong mọi trường hợp. Mỗi loại được thiết kế để giải quyết những yêu cầu khác nhau.

Môi trường phù hợp với bánh xe chống tĩnh điện

Bánh xe chống tĩnh điện thường được lựa chọn trong các môi trường:

• Nhà máy lắp ráp điện tử
• Khu vực sản xuất bo mạch
• Phòng sạch điện tử
• Khu vực kiểm tra linh kiện bán dẫn
• Trung tâm nghiên cứu và phát triển sản phẩm điện tử

Ở những môi trường này, mục tiêu quan trọng nhất là hạn chế nguy cơ làm hỏng linh kiện do hiện tượng phóng tĩnh điện.

Môi trường phù hợp với bánh xe dẫn điện

Bánh xe dẫn điện phù hợp với các khu vực:

• Nhà máy hóa chất
• Khu vực pha chế dung môi
• Kho chứa vật liệu dễ cháy
• Môi trường có hơi dung môi hoặc khí dễ bắt lửa
• Khu vực yêu cầu tiếp địa liên tục

Trong những môi trường này, việc ngăn chặn sự tích tụ điện tích có ý nghĩa quan trọng đối với an toàn vận hành.

Ứng dụng trong ngành điện tử và phòng sạch

Trong ngành điện tử, mục tiêu chính là bảo vệ linh kiện có độ nhạy cao với tĩnh điện.

Do đó, bánh xe chống tĩnh điện thường được sử dụng trên:

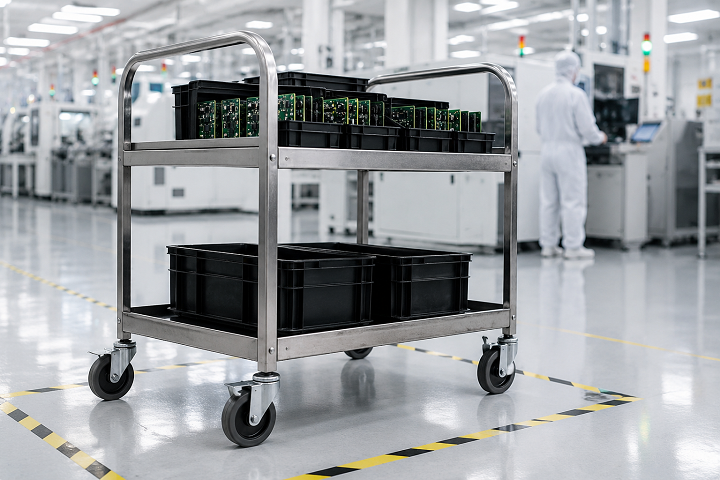

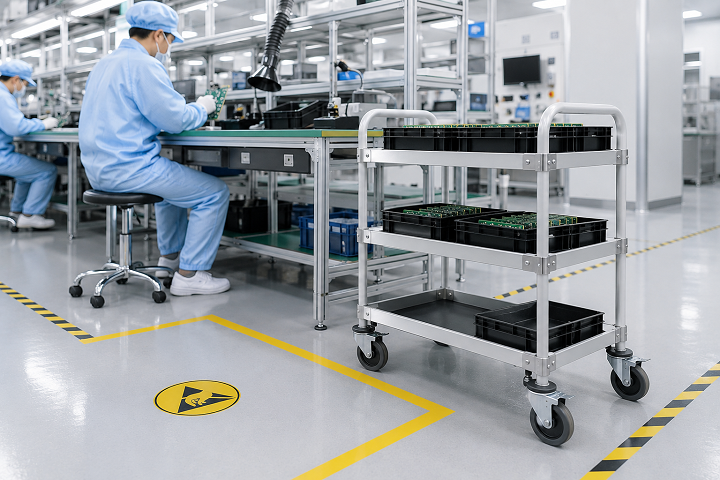

• Xe đẩy ESD
• Giá kệ ESD
• Thiết bị vận chuyển linh kiện
• Bàn thao tác di động

Khả năng tiêu tán điện tích có kiểm soát giúp giảm rủi ro ảnh hưởng đến chất lượng sản phẩm.

Ứng dụng trong môi trường có nguy cơ cháy nổ

Tại các khu vực có nguy cơ cháy nổ, chỉ một tia lửa điện nhỏ cũng có thể tạo ra hậu quả nghiêm trọng.

Trong trường hợp này, bánh xe dẫn điện thường được ưu tiên vì:

• Hạn chế tối đa khả năng tích điện
• Tăng hiệu quả truyền điện tích xuống đất
• Giảm nguy cơ phát sinh tia lửa điện

Tuy nhiên, hiệu quả chỉ được đảm bảo khi hệ thống tiếp địa tổng thể được thiết kế đúng tiêu chuẩn.

Điều gì xảy ra nếu lựa chọn sai loại bánh xe ESD?

Nhiều doanh nghiệp chỉ quan tâm đến việc sản phẩm có thuộc nhóm ESD hay không mà bỏ qua việc xác định chính xác loại bánh xe phù hợp với môi trường sử dụng. Đây là nguyên nhân dẫn đến nhiều sự cố về chất lượng sản phẩm, an toàn vận hành và chi phí phát sinh trong quá trình sản xuất.

Rủi ro đối với linh kiện điện tử

Linh kiện điện tử hiện đại ngày càng có kích thước nhỏ và độ nhạy cao với hiện tượng phóng tĩnh điện.

Nếu sử dụng bánh xe không phù hợp:

• Điện tích có thể tích tụ vượt mức cho phép
• Xuất hiện hiện tượng phóng điện đột ngột
• Làm hỏng vi mạch hoặc bán dẫn
• Gây lỗi tiềm ẩn khó phát hiện trong quá trình kiểm tra chất lượng

Trong nhiều trường hợp, sản phẩm vẫn hoạt động bình thường khi xuất xưởng nhưng tuổi thọ bị suy giảm đáng kể do ảnh hưởng của ESD.

Rủi ro đối với môi trường sản xuất

Lựa chọn sai bánh xe ESD không chỉ ảnh hưởng đến sản phẩm mà còn tác động đến toàn bộ hệ thống kiểm soát tĩnh điện.

Các hậu quả có thể bao gồm:

• Mất hiệu quả của chương trình kiểm soát ESD
• Tăng tỷ lệ lỗi sản phẩm
• Giảm độ ổn định của dây chuyền sản xuất
• Gia tăng tỷ lệ hàng phải kiểm tra lại

Điều này đặc biệt nghiêm trọng trong các ngành điện tử, bán dẫn và thiết bị y tế.

Rủi ro về an toàn vận hành

Tại các môi trường có hơi dung môi hoặc vật liệu dễ cháy, việc tích tụ điện tích có thể trở thành mối nguy hiểm thực sự.

Nếu sử dụng bánh xe chống tĩnh điện trong khi môi trường yêu cầu khả năng dẫn điện liên tục:

• Điện tích có thể không được xả đủ nhanh
• Nguy cơ phát sinh tia lửa điện tăng lên
• Tăng rủi ro cháy nổ trong quá trình vận hành

Đây là lý do nhiều khu vực đặc biệt yêu cầu sử dụng bánh xe dẫn điện kết hợp với hệ thống tiếp địa đạt chuẩn.

Chi phí phát sinh khi thay thế sai loại

Một quyết định lựa chọn sai ban đầu thường kéo theo nhiều chi phí gián tiếp.

Ví dụ:

• Chi phí thay thế bánh xe
• Chi phí dừng máy
• Chi phí kiểm tra lại hệ thống ESD
• Chi phí xử lý sản phẩm lỗi
• Chi phí đào tạo và khắc phục quy trình

Trong nhiều trường hợp, tổng chi phí phát sinh lớn hơn nhiều so với chênh lệch giá giữa hai loại bánh xe.

Có thể dùng bánh xe dẫn điện thay cho bánh xe chống tĩnh điện hay không?

Đây là một trong những câu hỏi phổ biến nhất khi doanh nghiệp muốn tối ưu chi phí hoặc tiêu chuẩn hóa thiết bị trong nhà máy.

Câu trả lời là không phải lúc nào cũng có thể thay thế cho nhau.

Trường hợp có thể thay thế

Việc thay thế có thể được xem xét khi:

• Yêu cầu kiểm soát ESD không quá nghiêm ngặt
• Môi trường vận hành cho phép sử dụng mức dẫn điện cao hơn
• Hệ thống tiếp địa được thiết kế đầy đủ
• Các tiêu chuẩn nội bộ không giới hạn loại bánh xe sử dụng

Trong trường hợp này, cần đánh giá tổng thể toàn bộ hệ thống thay vì chỉ xem xét riêng bánh xe.

Trường hợp không nên thay thế

Không nên thay thế khi:

• Môi trường sản xuất điện tử có độ nhạy ESD cao
• Khách hàng yêu cầu tiêu chuẩn ESD cụ thể
• Quy trình sản xuất đã được thẩm định theo loại bánh xe xác định
• Có nguy cơ ảnh hưởng đến độ ổn định của điện tích trong quá trình vận hành

Khi đó, việc thay thế có thể làm mất hiệu lực của hệ thống kiểm soát ESD hiện có.

Những yếu tố cần kiểm tra trước khi quyết định

Trước khi thay thế, nên đánh giá:

• Mức độ nhạy cảm của sản phẩm
• Loại môi trường sản xuất
• Hệ thống tiếp địa hiện hữu
• Tiêu chuẩn ESD áp dụng
• Yêu cầu của khách hàng hoặc đơn vị kiểm định

Đây là các yếu tố quyết định liệu việc thay thế có thực sự phù hợp hay không.

Góc nhìn từ tiêu chuẩn kiểm soát ESD

Trong các chương trình kiểm soát ESD chuyên nghiệp, việc lựa chọn thiết bị thường dựa trên khả năng kiểm soát điện tích của toàn hệ thống.

Điều đó có nghĩa:

• Không đánh giá bánh xe một cách độc lập
• Không mặc định loại dẫn điện luôn tốt hơn
• Không mặc định loại chống tĩnh điện luôn an toàn hơn

Loại phù hợp là loại đáp ứng đúng mục tiêu kiểm soát ESD của môi trường đang vận hành.

Cách lựa chọn nhanh loại bánh xe ESD phù hợp với nhu cầu sử dụng

Sau khi hiểu rõ sự khác biệt giữa hai loại bánh xe, người dùng có thể áp dụng một quy trình lựa chọn đơn giản để đưa ra quyết định phù hợp.

Chọn theo loại môi trường làm việc

Nếu môi trường chủ yếu liên quan đến:

• Linh kiện điện tử
• Bo mạch
• Thiết bị bán dẫn
• Phòng sạch điện tử

=> Ưu tiên bánh xe chống tĩnh điện.

Nếu môi trường liên quan đến:

• Hóa chất
• Dung môi
• Vật liệu dễ cháy
• Khu vực có nguy cơ cháy nổ

=> Ưu tiên bánh xe dẫn điện.

Chọn theo mức độ nhạy cảm với tĩnh điện

Mức độ nhạy cảm của sản phẩm càng cao thì yêu cầu kiểm soát điện tích càng quan trọng.

Nên đánh giá:

• Giá trị sản phẩm
• Độ nhạy ESD của linh kiện
• Chi phí nếu xảy ra hư hỏng
• Mức độ ảnh hưởng đến chất lượng sản phẩm

Điều này giúp xác định loại bánh xe phù hợp hơn với rủi ro thực tế.

Chọn theo yêu cầu kiểm soát ESD

Một số doanh nghiệp áp dụng tiêu chuẩn ESD nội bộ hoặc tiêu chuẩn của khách hàng.

Khi đó cần kiểm tra:

• Yêu cầu điện trở cho phép
• Tiêu chuẩn đánh giá ESD
• Hệ thống tiếp địa đang sử dụng
• Các yêu cầu kiểm định định kỳ

Việc lựa chọn nên dựa trên tiêu chuẩn kỹ thuật thay vì cảm tính.

Bảng quyết định lựa chọn nhanh

Tóm tắt ngắn gọn:

• Chọn bánh xe chống tĩnh điện khi mục tiêu là bảo vệ linh kiện điện tử khỏi hiện tượng phóng tĩnh điện
• Chọn bánh xe dẫn điện khi mục tiêu là ngăn tích tụ điện tích và giảm nguy cơ phát sinh tia lửa điện
• Không nên lựa chọn chỉ dựa trên tên gọi hoặc mức điện trở thấp hơn
• Luôn đánh giá theo môi trường sử dụng thực tế và yêu cầu kiểm soát ESD của hệ thống

Mặc dù đều thuộc nhóm thiết bị kiểm soát ESD, nhưng bánh xe chống tĩnh điện và bánh xe dẫn điện được thiết kế cho những mục đích khác nhau. Bánh xe chống tĩnh điện phù hợp với môi trường cần kiểm soát điện tích ổn định để bảo vệ linh kiện điện tử, trong khi bánh xe dẫn điện phù hợp với các khu vực cần dẫn điện tích xuống đất nhanh nhằm giảm nguy cơ phát sinh tia lửa điện. Việc lựa chọn đúng loại bánh xe cần dựa trên môi trường sử dụng, yêu cầu ESD và mức độ rủi ro thực tế.
