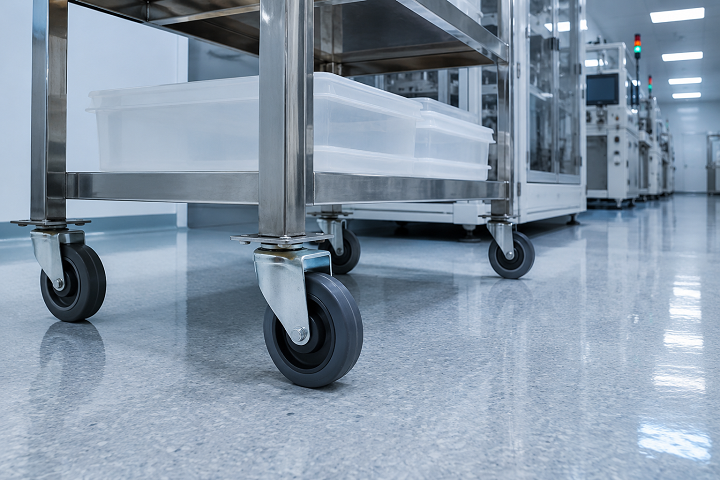

Bánh xe chống tĩnh điện cho phòng sạch

Vì sao bánh xe chống tĩnh điện là thành phần quan trọng trong phòng sạch?

Trong môi trường phòng sạch, mục tiêu không chỉ là kiểm soát bụi và hạt nhiễm bẩn mà còn phải kiểm soát điện tích tĩnh điện (ESD). Nhiều thiết bị, xe đẩy và hệ thống vận chuyển vật liệu thường xuyên di chuyển trên sàn, khiến ma sát liên tục phát sinh điện tích. Nếu điện tích không được kiểm soát đúng cách, nguy cơ ảnh hưởng đến chất lượng sản phẩm, thiết bị và quy trình sản xuất sẽ gia tăng đáng kể.

Bánh xe chống tĩnh điện cho phòng sạch được thiết kế nhằm tạo đường dẫn an toàn để điện tích được tiêu tán xuống hệ thống tiếp đất, đồng thời hạn chế nguy cơ phát sinh nhiễm bẩn trong quá trình vận hành.

ESD ảnh hưởng như thế nào đến môi trường phòng sạch

Tĩnh điện xuất hiện khi hai bề mặt tiếp xúc hoặc ma sát với nhau. Trong phòng sạch, hiện tượng này có thể phát sinh từ:

• Xe đẩy di chuyển trên sàn
• Bánh xe tiếp xúc liên tục với bề mặt vận hành
• Sự di chuyển của nhân viên và thiết bị
• Hoạt động vận chuyển nguyên vật liệu

Khi điện tích tích tụ vượt ngưỡng cho phép, hiện tượng phóng tĩnh điện có thể xảy ra. Đối với các ngành như điện tử, bán dẫn hoặc sản xuất thiết bị y tế, chỉ một sự cố ESD nhỏ cũng có thể gây:

• Hư hỏng linh kiện nhạy cảm
• Giảm tuổi thọ sản phẩm
• Tạo lỗi tiềm ẩn khó phát hiện
• Làm gián đoạn quy trình sản xuất

Ngoài tác động đến thiết bị, điện tích tĩnh còn có khả năng hút bụi và hạt siêu nhỏ trong không khí, làm giảm hiệu quả kiểm soát độ sạch của môi trường Cleanroom.

Rủi ro khi sử dụng bánh xe thông thường trong khu vực Cleanroom

Nhiều doanh nghiệp chỉ tập trung vào tải trọng hoặc độ bền của bánh xe mà bỏ qua yêu cầu kiểm soát tĩnh điện. Đây là một trong những nguyên nhân phổ biến dẫn đến các vấn đề vận hành trong phòng sạch.

Bánh xe thông thường có thể gây ra:

• Tích tụ điện tích trong quá trình di chuyển
• Không có khả năng tiêu tán điện tích xuống đất
• Gia tăng nguy cơ phóng tĩnh điện
• Tăng khả năng hút bụi do hiện tượng điện trường tĩnh
• Khó đáp ứng yêu cầu đánh giá ESD của nhà máy

Trong nhiều trường hợp, hệ thống sàn chống tĩnh điện đã được đầu tư đầy đủ nhưng hiệu quả kiểm soát ESD vẫn không đạt yêu cầu do sử dụng bánh xe không phù hợp.

Vai trò của bánh xe ESD trong hệ thống kiểm soát tĩnh điện tổng thể

Bánh xe chống tĩnh điện không hoạt động độc lập mà là một phần trong hệ thống kiểm soát ESD tổng thể của nhà máy.

Hệ thống này thường bao gồm:

• Sàn chống tĩnh điện
• Giày chống tĩnh điện
• Xe đẩy ESD
• Bánh xe ESD
• Hệ thống tiếp đất
• Chương trình quản lý ESD

Trong chuỗi kiểm soát đó, bánh xe đóng vai trò duy trì tính liên tục của đường dẫn tiêu tán điện tích khi thiết bị hoặc xe đẩy di chuyển. Nếu một mắt xích không đạt yêu cầu, toàn bộ hệ thống ESD có thể mất hiệu quả.

Bánh xe chống tĩnh điện cho phòng sạch cần đáp ứng những tiêu chuẩn nào?

Một bánh xe được quảng cáo là chống tĩnh điện chưa chắc đã phù hợp cho môi trường phòng sạch. Để đánh giá đúng khả năng sử dụng, cần xem xét đồng thời cả tiêu chuẩn ESD và tiêu chuẩn Cleanroom.

Đây là điểm mà nhiều doanh nghiệp thường bỏ sót trong quá trình lựa chọn.

Tiêu chuẩn kiểm soát tĩnh điện ANSI/ESD S20.20

ANSI/ESD S20.20 là một trong những tiêu chuẩn được áp dụng rộng rãi trong các chương trình kiểm soát ESD.

Tiêu chuẩn này tập trung vào:

• Kiểm soát nguồn phát sinh điện tích
• Kiểm soát đường dẫn tiêu tán điện tích
• Giảm thiểu nguy cơ phóng tĩnh điện
• Bảo vệ linh kiện và thiết bị nhạy cảm với ESD

Đối với bánh xe sử dụng trong khu vực kiểm soát ESD, việc tương thích với chương trình quản lý theo ANSI/ESD S20.20 là một yếu tố quan trọng cần được xem xét.

Tiêu chuẩn IEC 61340 liên quan đến khả năng tiêu tán điện tích

IEC 61340 là nhóm tiêu chuẩn quốc tế về hiện tượng tĩnh điện và kiểm soát ESD.

Khi đánh giá bánh xe chống tĩnh điện, các phép thử theo IEC 61340 thường được sử dụng để xác định:

• Điện trở của vật liệu
• Khả năng dẫn điện
• Khả năng tiêu tán điện tích
• Mức độ phù hợp với khu vực ESD Protected Area (EPA)

Thông tin này thường được thể hiện trong tài liệu kỹ thuật hoặc báo cáo thử nghiệm của nhà sản xuất.

Tiêu chuẩn ISO 14644 và yêu cầu kiểm soát nhiễm bẩn

Khác với tiêu chuẩn ESD, ISO 14644 tập trung vào việc kiểm soát độ sạch của môi trường.

Khi lựa chọn bánh xe cho phòng sạch, cần đánh giá:

• Khả năng phát sinh hạt bụi
• Mức độ mài mòn trong quá trình sử dụng
• Khả năng vệ sinh bề mặt
• Khả năng hạn chế tích tụ chất bẩn

Một bánh xe có khả năng chống tĩnh điện tốt nhưng tạo ra nhiều hạt mài mòn vẫn có thể không phù hợp với yêu cầu của phòng sạch.

Vì sao cần đánh giá đồng thời cả ESD và Cleanroom

Sai lầm phổ biến là chỉ kiểm tra khả năng chống tĩnh điện mà bỏ qua yêu cầu kiểm soát nhiễm bẩn.

Để phù hợp với phòng sạch, bánh xe cần đồng thời đáp ứng hai mục tiêu:

Nếu chỉ đáp ứng một trong hai yêu cầu, bánh xe vẫn có thể gây rủi ro cho quá trình sản xuất.

Chỉ số điện trở nào được xem là phù hợp cho bánh xe chống tĩnh điện?

Trong các tiêu chí kỹ thuật, điện trở là chỉ số quan trọng nhất để đánh giá khả năng kiểm soát tĩnh điện của bánh xe.

Tuy nhiên, không phải điện trở càng thấp thì càng tốt. Giá trị phù hợp phụ thuộc vào mục tiêu sử dụng và yêu cầu của khu vực vận hành.

Điện trở dẫn điện và điện trở tiêu tán tĩnh điện khác nhau thế nào

Bánh xe ESD thường được chia thành hai nhóm chính:

Sự khác biệt này ảnh hưởng trực tiếp đến tốc độ giải phóng điện tích và mức độ an toàn đối với thiết bị nhạy cảm.

Khoảng điện trở thường được chấp nhận trong môi trường ESD

Trong thực tế, các khu vực kiểm soát ESD thường đánh giá bánh xe dựa trên khả năng duy trì điện trở trong phạm vi cho phép của chương trình kiểm soát ESD.

Các thông số thường được kiểm tra gồm:

• Điện trở bề mặt
• Điện trở qua bánh xe
• Điện trở từ thiết bị xuống đất
• Tính ổn định điện trở trong điều kiện sử dụng thực tế

Giá trị cụ thể cần đối chiếu với tiêu chuẩn kỹ thuật nội bộ hoặc yêu cầu của từng ngành.

Khi nào nên sử dụng bánh xe Conductive

Bánh xe Conductive thường phù hợp khi:

• Cần dẫn điện tích xuống đất nhanh
• Môi trường yêu cầu kiểm soát ESD nghiêm ngặt
• Hệ thống tiếp đất được thiết kế đầy đủ
• Quy trình vận hành yêu cầu điện trở thấp

Tuy nhiên cần đánh giá khả năng tương thích với toàn bộ hệ thống ESD trước khi áp dụng.

Khi nào nên sử dụng bánh xe Dissipative

Bánh xe Dissipative phù hợp khi:

• Cần kiểm soát tốc độ tiêu tán điện tích
• Muốn giảm nguy cơ phóng điện đột ngột
• Sử dụng trong nhiều môi trường điện tử nhạy cảm
• Yêu cầu cân bằng giữa an toàn ESD và ổn định vận hành

Đây cũng là lựa chọn được sử dụng khá phổ biến trong nhiều khu vực Cleanroom hiện nay nhờ khả năng kiểm soát điện tích theo hướng ổn định hơn.

Những yếu tố quyết định khả năng sử dụng trong phòng sạch ngoài tính năng chống tĩnh điện

Trong môi trường phòng sạch, khả năng chống tĩnh điện chưa phải là điều kiện duy nhất quyết định tính phù hợp của bánh xe. Một sản phẩm được đánh giá đạt yêu cầu cần đồng thời hỗ trợ kiểm soát nhiễm bẩn, duy trì độ sạch và đảm bảo hiệu suất vận hành lâu dài.

Khả năng phát sinh hạt bụi của vật liệu bánh xe

Mỗi loại vật liệu có đặc tính ma sát và độ mài mòn khác nhau. Khi bánh xe vận hành liên tục trên sàn, các hạt vật liệu siêu nhỏ có thể phát sinh và phát tán vào môi trường.

Các yếu tố cần xem xét gồm:

• Độ mài mòn của vật liệu
• Khả năng sinh hạt trong quá trình vận hành
• Độ ổn định bề mặt sau thời gian dài sử dụng
• Mức độ phù hợp với cấp độ phòng sạch yêu cầu

Mức độ mài mòn trong quá trình vận hành

Mài mòn không chỉ làm giảm tuổi thọ bánh xe mà còn làm tăng nguy cơ ô nhiễm môi trường sạch.

Một bánh xe có tốc độ mài mòn cao có thể gây:

• Gia tăng số lượng hạt bụi
• Thay đổi tính chất chống tĩnh điện
• Tăng tần suất bảo trì
• Tăng chi phí thay thế thiết bị

Khả năng kháng hóa chất và dung môi vệ sinh

Nhiều phòng sạch áp dụng quy trình vệ sinh nghiêm ngặt bằng dung môi hoặc hóa chất chuyên dụng.

Do đó, bánh xe cần:

• Không bị nứt hoặc lão hóa nhanh
• Không biến đổi đặc tính ESD
• Duy trì độ bền trong môi trường vệ sinh thường xuyên
• Tương thích với hóa chất đang sử dụng

Thiết kế giúp giảm tích tụ bụi bẩn

Thiết kế cơ khí ảnh hưởng trực tiếp đến khả năng vệ sinh và kiểm soát nhiễm bẩn.

Một thiết kế phù hợp thường có:

• Ít khe hở tích tụ bụi
• Bề mặt dễ làm sạch
• Kết cấu hạn chế bám bẩn
• Khả năng bảo trì thuận tiện

Conductive và Dissipative – loại nào phù hợp hơn cho phòng sạch?

Conductive và Dissipative đều là hai nhóm bánh xe chống tĩnh điện phổ biến. Tuy nhiên, mỗi loại được phát triển nhằm phục vụ các mục tiêu kiểm soát điện tích khác nhau.

Nguyên lý hoạt động của bánh xe Conductive

Bánh xe Conductive tạo đường dẫn điện trở thấp giúp điện tích di chuyển nhanh xuống hệ thống tiếp đất.

Đặc điểm nổi bật:

• Dẫn điện nhanh
• Điện trở thấp
• Phù hợp với các khu vực kiểm soát ESD nghiêm ngặt

Nguyên lý hoạt động của bánh xe Dissipative

Bánh xe Dissipative tiêu tán điện tích theo tốc độ được kiểm soát.

Ưu điểm:

• Hạn chế nguy cơ phóng điện đột ngột
• Kiểm soát điện tích ổn định
• Phù hợp với nhiều môi trường điện tử nhạy cảm

So sánh ưu điểm và hạn chế của từng loại

Gợi ý lựa chọn theo môi trường sử dụng

Có thể tham khảo định hướng sau:

• Dây chuyền điện tử: ưu tiên Dissipative
• Khu vực EPA nghiêm ngặt: đánh giá Conductive
• Phòng sạch đa mục đích: ưu tiên Dissipative
• Hệ thống có yêu cầu điện trở đặc biệt: lựa chọn theo tiêu chuẩn nội bộ

Những sai lầm phổ biến khi lựa chọn bánh xe chống tĩnh điện cho phòng sạch

Nhiều doanh nghiệp gặp vấn đề về ESD hoặc kiểm soát độ sạch không phải do chất lượng sản phẩm mà do lựa chọn sai tiêu chí đánh giá.

Chỉ quan tâm đến khả năng chống tĩnh điện

Đây là sai lầm phổ biến nhất.

Một bánh xe phù hợp với phòng sạch cần đáp ứng đồng thời:

• Yêu cầu ESD
• Yêu cầu Cleanroom
• Yêu cầu vật liệu
• Yêu cầu vận hành thực tế

Không kiểm tra chứng nhận hoặc dữ liệu thử nghiệm

Trước khi lựa chọn, nên yêu cầu:

• Báo cáo thử nghiệm điện trở
• Dữ liệu kỹ thuật ESD
• Hồ sơ vật liệu
• Chứng nhận liên quan

Điều này giúp giảm rủi ro đánh giá dựa trên thông tin quảng cáo.

Chọn vật liệu không phù hợp với môi trường vận hành

Mỗi môi trường có yêu cầu riêng về:

• Nhiệt độ
• Độ ẩm
• Hóa chất vệ sinh
• Mức độ tải trọng

Việc lựa chọn sai vật liệu có thể làm giảm tuổi thọ và hiệu quả chống tĩnh điện.

Bỏ qua yêu cầu tương thích với hệ thống ESD hiện có

Bánh xe chỉ phát huy hiệu quả khi hoạt động trong hệ thống ESD đồng bộ gồm:

• Sàn ESD
• Xe đẩy ESD
• Thiết bị tiếp đất
• Chương trình quản lý ESD

Nếu thiếu tính tương thích, hiệu quả kiểm soát điện tích có thể bị suy giảm đáng kể.

Checklist đánh giá bánh xe chống tĩnh điện trước khi đưa vào phòng sạch

Một checklist đánh giá giúp chuẩn hóa quá trình lựa chọn và giảm thiểu rủi ro kỹ thuật.

Kiểm tra thông số điện trở

Cần xác minh:

• Điện trở vật liệu
• Điện trở qua bánh xe
• Điện trở từ thiết bị xuống đất
• Độ ổn định điện trở theo thời gian

Kiểm tra vật liệu và khả năng phát sinh hạt bụi

Các nội dung nên đánh giá gồm:

• Loại vật liệu sử dụng
• Khả năng mài mòn
• Mức độ sinh hạt
• Khả năng đáp ứng yêu cầu Cleanroom

Kiểm tra chứng nhận và kết quả thử nghiệm

Nên yêu cầu:

• Báo cáo thử nghiệm ESD
• Hồ sơ chất lượng
• Dữ liệu vật liệu
• Kết quả đánh giá kỹ thuật liên quan

Kiểm tra mức độ phù hợp với ngành ứng dụng

Cần đối chiếu với:

• Yêu cầu điện tử
• Yêu cầu bán dẫn
• Yêu cầu dược phẩm
• Yêu cầu thiết bị y tế
• Quy định nội bộ của doanh nghiệp

Lựa chọn bánh xe chống tĩnh điện theo từng môi trường phòng sạch

Không phải mọi phòng sạch đều có cùng yêu cầu về ESD và kiểm soát nhiễm bẩn. Việc lựa chọn cần dựa trên đặc thù sản xuất thực tế.

Nhà máy điện tử và SMT

Ưu tiên:

• Kiểm soát ESD liên tục
• Hạn chế phóng điện
• Bảo vệ linh kiện nhạy cảm

Loại Dissipative thường được sử dụng phổ biến.

Nhà máy bán dẫn

Yêu cầu:

• Kiểm soát ESD nghiêm ngặt
• Mức phát sinh hạt cực thấp
• Độ ổn định cao trong thời gian dài

Dược phẩm và thiết bị y tế

Các tiêu chí quan trọng gồm:

• Khả năng vệ sinh
• Kháng hóa chất
• Kiểm soát nhiễm bẩn
• Độ bền vận hành

Phòng thí nghiệm và trung tâm nghiên cứu

Cần cân bằng giữa:

• Hiệu quả kiểm soát ESD
• Tính linh hoạt
• Khả năng bảo trì
• Mức độ tương thích với nhiều loại thiết bị

Việc lựa chọn bánh xe chống tĩnh điện cho phòng sạch cần được thực hiện trên cơ sở đánh giá đồng thời khả năng kiểm soát ESD và khả năng duy trì độ sạch của môi trường vận hành. Khi xem xét đầy đủ các tiêu chuẩn, chỉ số điện trở, vật liệu, khả năng phát sinh hạt và tính tương thích với hệ thống ESD tổng thể, doanh nghiệp sẽ giảm được rủi ro kỹ thuật và nâng cao độ tin cậy của quy trình sản xuất.
