Bánh xe chống tĩnh điện là gì?

Bánh xe chống tĩnh điện được thiết kế để giải quyết vấn đề nào?

Khái niệm bánh xe chống tĩnh điện

Bánh xe chống tĩnh điện (ESD Caster Wheel) là loại bánh xe được thiết kế để kiểm soát, dẫn truyền hoặc tiêu tán điện tích tĩnh phát sinh trong quá trình di chuyển của thiết bị, xe đẩy hoặc máy móc. Khác với bánh xe công nghiệp thông thường chỉ tập trung vào khả năng chịu tải và di chuyển, bánh xe chống tĩnh điện được phát triển nhằm hạn chế hiện tượng phóng tĩnh điện (Electrostatic Discharge - ESD) có thể gây ảnh hưởng đến môi trường sản xuất nhạy cảm.

Loại bánh xe này thường được sử dụng trong phòng sạch, nhà máy điện tử, khu vực sản xuất bán dẫn, phòng thí nghiệm và các môi trường yêu cầu kiểm soát tĩnh điện nghiêm ngặt. Thông qua vật liệu và cấu trúc đặc biệt, bánh xe có thể tạo ra đường dẫn để điện tích được truyền xuống hệ thống sàn ESD thay vì tích tụ trên thiết bị.

Tĩnh điện là gì và vì sao trở thành rủi ro trong sản xuất

Tĩnh điện là hiện tượng mất cân bằng điện tích trên bề mặt vật thể. Khi hai bề mặt tiếp xúc rồi tách ra hoặc ma sát với nhau, điện tích có thể tích tụ trên vật liệu và tồn tại trong một khoảng thời gian nhất định.

Trong môi trường sản xuất thông thường, hiện tượng này có thể không gây ảnh hưởng đáng kể. Tuy nhiên, đối với ngành điện tử và phòng sạch, lượng điện tích nhỏ cũng có thể tạo ra các rủi ro như:

• Làm hỏng linh kiện điện tử nhạy cảm
• Gây lỗi vi mạch mà mắt thường khó phát hiện
• Làm giảm độ tin cậy của sản phẩm sau khi xuất xưởng
• Hút bụi và hạt siêu nhỏ trong môi trường phòng sạch
• Ảnh hưởng đến chất lượng quy trình sản xuất

Một tia phóng tĩnh điện có thể không gây cảm giác cho con người nhưng vẫn đủ khả năng làm hư hỏng các linh kiện điện tử hiện đại có độ nhạy cao.

Vai trò của bánh xe chống tĩnh điện trong hệ thống kiểm soát ESD

Trong một hệ thống kiểm soát ESD hoàn chỉnh, bánh xe chống tĩnh điện đóng vai trò là mắt xích kết nối giữa thiết bị di động và hệ thống sàn chống tĩnh điện.

Khi xe đẩy, giá kệ hoặc thiết bị di chuyển, điện tích có thể phát sinh do ma sát giữa các vật liệu hoặc do sự tương tác với môi trường xung quanh. Nếu không có cơ chế tiêu tán phù hợp, điện tích sẽ tích tụ dần trên thiết bị.

Bánh xe chống tĩnh điện giúp:

• Hạn chế sự tích tụ điện tích trên thiết bị
• Tạo đường dẫn truyền điện tích xuống sàn
• Giảm nguy cơ phóng tĩnh điện đột ngột
• Hỗ trợ duy trì môi trường sản xuất ổn định
• Bảo vệ sản phẩm và linh kiện điện tử khỏi rủi ro ESD

Chính vì vậy, bánh xe chống tĩnh điện thường được xem là một thành phần quan trọng trong hệ thống kiểm soát tĩnh điện tổng thể thay vì chỉ là một phụ kiện di chuyển đơn thuần.

Nguyên lý hoạt động của bánh xe chống tĩnh điện

Điện tích tĩnh được hình thành như thế nào trên xe đẩy và thiết bị di động

Trong quá trình vận hành, xe đẩy, giá kệ hoặc các thiết bị có bánh xe thường xuyên tiếp xúc và ma sát với nhiều bề mặt khác nhau. Sự ma sát này tạo ra hiện tượng trao đổi electron giữa các vật liệu, dẫn đến tích tụ điện tích tĩnh.

Một số nguồn phát sinh điện tích phổ biến gồm:

• Ma sát giữa bánh xe và mặt sàn
• Chuyển động của thiết bị trong môi trường khô
• Tiếp xúc giữa các vật liệu cách điện
• Hoạt động của con người khi thao tác với thiết bị

Theo thời gian, điện tích có thể tích tụ đến mức đủ lớn để tạo ra hiện tượng phóng điện đột ngột khi gặp vật dẫn hoặc linh kiện nhạy cảm.

Cơ chế dẫn điện hoặc tiêu tán điện tích của bánh xe ESD

Nguyên lý cốt lõi của bánh xe chống tĩnh điện nằm ở khả năng kiểm soát đường đi của điện tích.

Tùy theo thiết kế, bánh xe ESD có thể hoạt động theo hai cơ chế:

Dẫn điện (Conductive)

Điện tích được truyền nhanh chóng từ thiết bị qua bánh xe xuống mặt sàn thông qua vật liệu có điện trở thấp.

Tiêu tán điện tích (Dissipative)

Điện tích được giải phóng từ từ với tốc độ được kiểm soát nhằm tránh hiện tượng phóng điện đột ngột gây ảnh hưởng đến thiết bị.

Trong thực tế, vật liệu tiêu tán tĩnh điện thường được sử dụng rộng rãi hơn vì giúp cân bằng giữa khả năng kiểm soát điện tích và độ an toàn cho hệ thống.

Quá trình truyền điện tích từ bánh xe xuống sàn chống tĩnh điện

Để bánh xe chống tĩnh điện hoạt động hiệu quả, cần có một hệ thống kiểm soát ESD đồng bộ.

Quá trình tiêu tán điện tích thường diễn ra theo trình tự:

1. Điện tích phát sinh trên thiết bị hoặc xe đẩy
2. Điện tích truyền đến khung kim loại hoặc bộ phận dẫn điện
3. Điện tích đi qua bánh xe chống tĩnh điện
4. Điện tích tiếp tục truyền xuống sàn ESD
5. Hệ thống tiếp địa xử lý và trung hòa điện tích

Nếu chỉ sử dụng bánh xe chống tĩnh điện nhưng mặt sàn không có khả năng dẫn hoặc tiêu tán điện tích phù hợp thì hiệu quả kiểm soát ESD sẽ giảm đáng kể.

Đây là lý do các nhà máy điện tử thường triển khai đồng thời sàn ESD, bánh xe ESD, bàn thao tác ESD và hệ thống tiếp địa để tạo thành một chuỗi kiểm soát tĩnh điện hoàn chỉnh.

Cấu tạo và vật liệu tạo nên khả năng chống tĩnh điện

Các vật liệu thường được sử dụng trong bánh xe ESD

Khả năng chống tĩnh điện của bánh xe chủ yếu được quyết định bởi vật liệu chế tạo. Trong quá trình sản xuất, nhà sản xuất thường bổ sung các thành phần dẫn điện hoặc tiêu tán điện tích vào vật liệu nền để tạo ra đặc tính ESD.

Các vật liệu phổ biến gồm:

• Cao su chống tĩnh điện
• Polyurethane (PU) chống tĩnh điện
• Nylon chống tĩnh điện
• Vật liệu composite có phụ gia dẫn điện

Mỗi loại vật liệu sẽ có đặc điểm riêng về độ bền, khả năng chịu tải, khả năng chống mài mòn và hiệu quả kiểm soát điện tích.

Sự khác nhau giữa vật liệu dẫn điện và vật liệu tiêu tán tĩnh điện

Đây là một trong những nội dung thường gây nhầm lẫn khi lựa chọn bánh xe ESD.

Vật liệu dẫn điện

• Cho phép điện tích truyền nhanh
• Điện trở thấp
• Thích hợp với môi trường yêu cầu kiểm soát nghiêm ngặt

Vật liệu tiêu tán tĩnh điện

• Giải phóng điện tích theo tốc độ kiểm soát
• Giảm nguy cơ phóng điện đột ngột
• Được sử dụng phổ biến trong sản xuất điện tử hiện đại

Việc lựa chọn loại vật liệu phù hợp phụ thuộc vào yêu cầu ESD của từng môi trường làm việc.

Các chỉ số điện trở bề mặt thường gặp

Hiệu quả chống tĩnh điện thường được đánh giá thông qua điện trở bề mặt hoặc điện trở truyền dẫn của vật liệu.

Các nhóm giá trị thường gặp gồm:

Những chỉ số này giúp xác định khả năng kiểm soát điện tích của bánh xe và hỗ trợ doanh nghiệp lựa chọn sản phẩm phù hợp với tiêu chuẩn ESD đang áp dụng.

Vì sao phòng sạch và nhà máy điện tử cần bánh xe chống tĩnh điện?

Nguy cơ hư hỏng linh kiện do phóng tĩnh điện

Trong ngành điện tử, nhiều linh kiện hiện đại có khả năng chịu điện áp rất thấp. Một lượng điện tích nhỏ tích tụ trên xe đẩy, giá kệ hoặc thiết bị vận chuyển cũng có thể tạo ra hiện tượng phóng tĩnh điện (ESD) khi tiếp xúc với linh kiện hoặc bảng mạch.

Hậu quả của ESD không chỉ là hư hỏng hoàn toàn sản phẩm mà còn có thể tạo ra các lỗi tiềm ẩn khó phát hiện trong quá trình kiểm tra chất lượng. Những lỗi này có thể khiến sản phẩm giảm tuổi thọ hoặc phát sinh sự cố sau khi đưa vào sử dụng.

Việc sử dụng bánh xe chống tĩnh điện giúp giảm khả năng tích tụ điện tích trên các thiết bị di chuyển, từ đó hạn chế nguy cơ gây hại cho linh kiện điện tử nhạy cảm.

Ảnh hưởng của tĩnh điện đến độ sạch môi trường sản xuất

Ngoài tác động đến linh kiện, tĩnh điện còn ảnh hưởng trực tiếp đến khả năng duy trì độ sạch của môi trường sản xuất.

Khi bề mặt thiết bị tích điện, chúng có xu hướng hút bụi và các hạt siêu nhỏ trong không khí. Điều này có thể làm tăng nguy cơ nhiễm bẩn sản phẩm, đặc biệt trong các khu vực sản xuất yêu cầu kiểm soát hạt bụi nghiêm ngặt.

Bánh xe chống tĩnh điện góp phần giảm hiện tượng tích điện trên xe đẩy và thiết bị, từ đó hạn chế khả năng thu hút bụi bẩn và hỗ trợ duy trì điều kiện vận hành ổn định cho phòng sạch.

Các tiêu chuẩn ESD thường gặp trong ngành điện tử

Nhiều doanh nghiệp sản xuất điện tử áp dụng các tiêu chuẩn kiểm soát ESD nhằm bảo vệ sản phẩm và đảm bảo chất lượng sản xuất.

Các tiêu chuẩn thường được tham chiếu gồm:

• ANSI/ESD S20.20
• IEC 61340
• ESD TR53
• Các quy trình kiểm soát ESD nội bộ của doanh nghiệp

Trong các hệ thống này, bánh xe chống tĩnh điện thường được sử dụng cùng với:

• Sàn chống tĩnh điện
• Bàn thao tác ESD
• Ghế chống tĩnh điện
• Dây đeo cổ tay chống tĩnh điện
• Hệ thống tiếp địa

Sự phối hợp đồng bộ giữa các thành phần giúp hình thành một môi trường kiểm soát tĩnh điện toàn diện.

Bánh xe chống tĩnh điện khác gì so với bánh xe thông thường?

So sánh về vật liệu và cấu tạo

Bánh xe thông thường được thiết kế chủ yếu để đáp ứng yêu cầu chịu tải, độ bền và khả năng di chuyển. Trong khi đó, bánh xe chống tĩnh điện được bổ sung các vật liệu hoặc phụ gia đặc biệt nhằm tạo khả năng dẫn điện hoặc tiêu tán điện tích.

Sự khác biệt này không phải lúc nào cũng thể hiện rõ bằng mắt thường. Tuy nhiên, bên trong cấu trúc vật liệu của bánh xe ESD thường có các thành phần giúp kiểm soát điện tích hiệu quả hơn so với bánh xe thông thường.

So sánh khả năng kiểm soát điện tích

Đây là điểm khác biệt quan trọng nhất giữa hai loại bánh xe.

Nhờ khả năng kiểm soát điện tích, bánh xe chống tĩnh điện giúp giảm nguy cơ phóng điện đột ngột và nâng cao độ an toàn cho quy trình sản xuất.

So sánh môi trường ứng dụng phù hợp

Bánh xe thông thường phù hợp với:

• Kho hàng thông thường
• Nhà xưởng cơ khí
• Khu vực logistics phổ thông
• Thiết bị không yêu cầu kiểm soát ESD

Bánh xe chống tĩnh điện phù hợp với:

• Phòng sạch
• Nhà máy điện tử
• Nhà máy bán dẫn
• Khu vực lắp ráp PCB
• Phòng thí nghiệm
• Nhà máy sản xuất thiết bị y tế

Việc lựa chọn đúng loại bánh xe giúp tối ưu hiệu quả vận hành và đáp ứng yêu cầu của từng môi trường làm việc.

Những ứng dụng phổ biến của bánh xe chống tĩnh điện

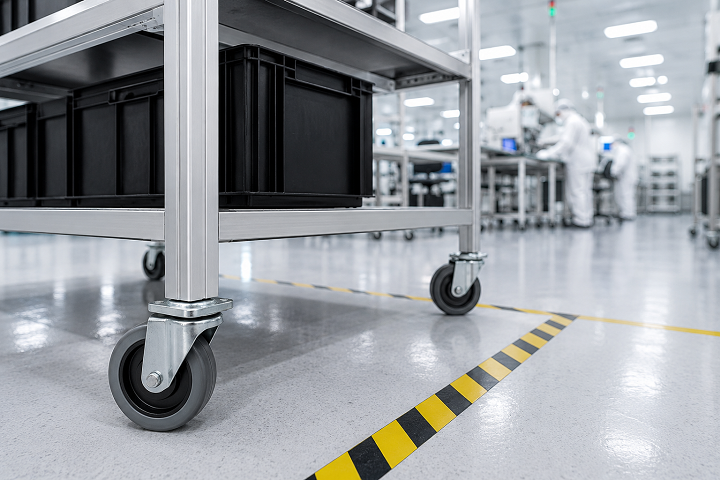

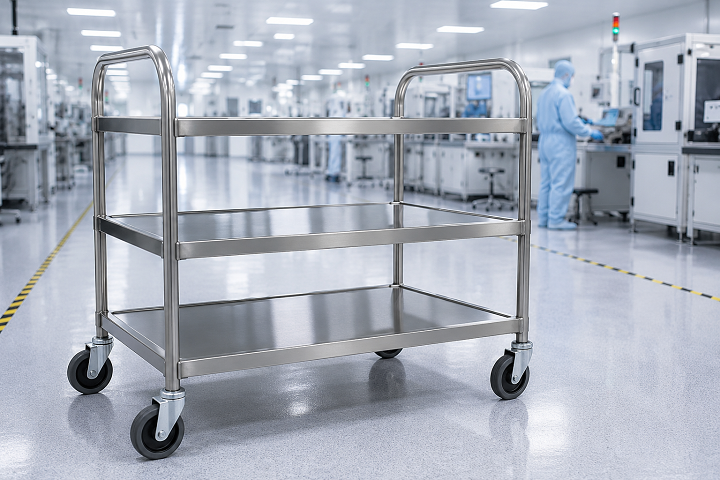

Xe đẩy phòng sạch

Xe đẩy là một trong những thiết bị được sử dụng thường xuyên nhất trong phòng sạch. Quá trình di chuyển liên tục có thể làm phát sinh điện tích nếu không được kiểm soát phù hợp.

Bánh xe chống tĩnh điện giúp xe đẩy vận hành an toàn hơn trong môi trường yêu cầu kiểm soát ESD và độ sạch cao.

Dây chuyền lắp ráp điện tử

Trong các dây chuyền lắp ráp linh kiện điện tử, nhiều loại xe đẩy, giá kệ và thiết bị di động được sử dụng để vận chuyển sản phẩm giữa các công đoạn.

Việc trang bị bánh xe chống tĩnh điện giúp hạn chế nguy cơ phát sinh ESD trong quá trình vận chuyển và bảo vệ các linh kiện nhạy cảm khỏi các tác động không mong muốn.

Nhà máy bán dẫn và thiết bị y tế

Ngành bán dẫn là một trong những lĩnh vực có yêu cầu kiểm soát tĩnh điện nghiêm ngặt nhất. Các wafer và linh kiện bán dẫn có độ nhạy rất cao với hiện tượng phóng điện.

Tương tự, nhiều thiết bị y tế hiện đại cũng chứa các bộ phận điện tử chính xác cần được bảo vệ khỏi tác động của ESD trong quá trình sản xuất và lắp ráp.

Kho lưu trữ linh kiện điện tử

Tĩnh điện không chỉ xuất hiện trong khu vực sản xuất mà còn có thể phát sinh trong quá trình lưu kho và vận chuyển nội bộ.

Bánh xe chống tĩnh điện thường được sử dụng trên:

• Xe vận chuyển linh kiện
• Kệ di động
• Giá đỡ chuyên dụng
• Thiết bị lưu trữ điện tử

Nhờ đó giúp duy trì điều kiện bảo quản phù hợp và giảm rủi ro cho sản phẩm.

Cách nhận biết và lựa chọn bánh xe chống tĩnh điện phù hợp

Các dấu hiệu nhận biết bánh xe ESD

Không phải mọi bánh xe màu đen hoặc bánh xe công nghiệp đều có khả năng chống tĩnh điện.

Một số dấu hiệu nhận biết phổ biến gồm:

• Có ký hiệu ESD hoặc Anti-Static từ nhà sản xuất
• Có thông số điện trở bề mặt hoặc điện trở truyền dẫn
• Có chứng nhận hoặc tài liệu kỹ thuật liên quan
• Được chỉ định sử dụng trong môi trường kiểm soát ESD

Trong các dự án yêu cầu kiểm soát tĩnh điện nghiêm ngặt, việc kiểm tra tài liệu kỹ thuật luôn quan trọng hơn việc đánh giá bằng cảm quan.

Những thông tin cần kiểm tra trước khi lựa chọn

Trước khi lựa chọn bánh xe chống tĩnh điện, doanh nghiệp nên xem xét:

• Yêu cầu ESD của môi trường làm việc
• Tải trọng của thiết bị
• Loại sàn đang sử dụng
• Mức độ di chuyển thực tế
• Điều kiện nhiệt độ và độ ẩm vận hành
• Tính tương thích với hệ thống kiểm soát ESD hiện có

Việc lựa chọn đúng từ đầu giúp tối ưu hiệu quả sử dụng và giảm chi phí thay thế trong quá trình vận hành.

Các sai lầm thường gặp khi sử dụng bánh xe chống tĩnh điện

Nhiều doanh nghiệp đầu tư bánh xe ESD nhưng vẫn gặp vấn đề về kiểm soát tĩnh điện do triển khai chưa đồng bộ.

Các sai lầm phổ biến gồm:

• Chỉ thay bánh xe nhưng không sử dụng sàn chống tĩnh điện
• Không kiểm tra hệ thống tiếp địa
• Chọn sai loại vật liệu ESD
• Không đánh giá yêu cầu ESD thực tế của khu vực sản xuất
• Không kiểm tra định kỳ khả năng kiểm soát điện tích của hệ thống

Hiệu quả của bánh xe chống tĩnh điện chỉ được phát huy tối đa khi nằm trong một hệ thống kiểm soát ESD đồng bộ và được bảo trì đúng cách.

Bánh xe chống tĩnh điện không chỉ là một bộ phận hỗ trợ di chuyển mà còn là thành phần quan trọng trong hệ thống kiểm soát ESD của phòng sạch và nhà máy điện tử. Nhờ khả năng dẫn truyền hoặc tiêu tán điện tích, sản phẩm giúp giảm nguy cơ phóng tĩnh điện, bảo vệ linh kiện nhạy cảm và duy trì môi trường sản xuất ổn định. Việc lựa chọn đúng bánh xe chống tĩnh điện cần được xem xét đồng bộ với sàn ESD, hệ thống tiếp địa và yêu cầu kỹ thuật của từng khu vực vận hành.
