Vì sao bánh xe PU bị bong lớp phủ?

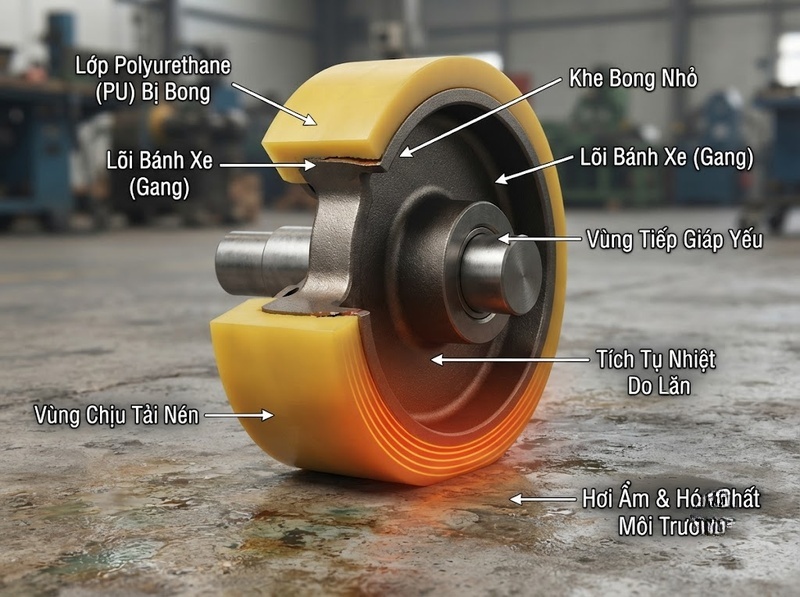

Cần xem bánh xe như một hệ gồm lớp polyurethane, bề mặt lõi, lớp kết dính hoặc primer nếu có, quá trình đóng rắn và điều kiện vận hành. Khi một mắt xích yếu đi, tải lặp lại tại vùng tiếp xúc có thể làm vết nứt hình thành rồi lan dọc theo mặt tiếp giáp.

Điểm quan trọng nhất khi tìm nguyên nhân là xác định vết phá hủy nằm ở đâu. PU tách sạch khỏi lõi khác về bản chất với trường hợp PU bị xé, nứt hoặc mất từng mảng nhưng vẫn còn vật liệu bám trên lõi.

Bong lớp PU thực chất là phá hủy ở đâu?

Không phải mọi hiện tượng nhìn giống “bong PU” đều là cùng một dạng hỏng.

Bong tại mặt tiếp giáp PU và lõi

Nếu lớp PU tách khỏi lõi tương đối sạch, vùng kim loại hoặc vật liệu lõi lộ ra rõ ràng, cần ưu tiên kiểm tra độ bám dính tại interface. Đây là dạng phá hủy liên kết, thường liên quan đến chuẩn bị bề mặt, chất kết dính, nhiễm bẩn hoặc điều kiện gia công.

Trong công nghệ liên kết vật liệu, việc chuẩn bị bề mặt kim loại là một biến số riêng biệt chứ không phải thao tác phụ. ASTM hiện có các phương pháp đánh giá độ bám của elastomer với nền cứng và các hướng dẫn chuẩn bị bề mặt kim loại cho liên kết bằng adhesive; điều này phản ánh vai trò trực tiếp của interface đối với độ bền mối liên kết.

PU bị xé nhưng vẫn còn bám trên lõi

Nếu sau khi hỏng vẫn thấy một phần PU bám chắc trên lõi, điểm yếu có thể không còn nằm chủ yếu ở lớp kết dính. Khi đó cần xem xét phá hủy bên trong vật liệu PU do tải cơ học, nhiệt, lão hóa hoặc sự kết hợp của các yếu tố này.

Đây là khác biệt quan trọng: adhesive failure cho thấy interface yếu, còn cohesive failure cho thấy ứng suất đã vượt khả năng chịu phá hủy của bản thân vật liệu hoặc vùng PU gần interface.

Vì vậy, nhìn vị trí vết phá hủy thường hữu ích hơn việc chỉ nhìn kích thước mảng PU đã bong.

Liên kết PU–lõi yếu là nguyên nhân trực tiếp phổ biến

Muốn lớp PU truyền tải được với lõi bánh xe, bề mặt tiếp xúc phải tạo được liên kết đủ bền. Chất kết dính hoặc bonding agent được sử dụng chính vì độ bám tự nhiên giữa các vật liệu có thể không đủ cho yêu cầu vận hành; LANXESS cũng mô tả bonding agent là giải pháp nhằm tăng bond strength giữa vật liệu và substrate khi độ bám vốn có không đủ.

Một mối liên kết có thể yếu ngay từ quá trình sản xuất vì nhiều cơ chế.

Bề mặt lõi có dầu, bụi, chất chống gỉ hoặc tạp chất sẽ tạo ra một lớp trung gian mà PU thực tế đang bám vào thay vì bám trực tiếp vào nền đã được xử lý. Khi bánh xe chịu ứng suất cắt lặp lại, lớp trung gian yếu này trở thành đường lan truyền vết bong.

Độ nhám và trạng thái bề mặt cũng quan trọng. Làm sạch nhưng không tạo được trạng thái bề mặt phù hợp chưa chắc đã tạo ra một liên kết bền. Ngược lại, bề mặt đã được xử lý tốt nhưng bị nhiễm bẩn lại trước khi đổ PU cũng có thể làm giảm độ tin cậy của interface.

Primer hoặc hệ kết dính còn phụ thuộc vào quy trình áp dụng: độ phủ, thời gian chờ, điều kiện sấy, nhiệt độ bề mặt và khả năng tương thích với hệ PU. Vì thế cùng một loại PU nhưng quy trình xử lý lõi khác nhau có thể cho độ bền liên kết rất khác nhau.

Dấu hiệu đáng nghi cho lỗi liên kết ban đầu là bánh xe bong tương đối sớm, PU tách sạch khỏi lõi và vết bong phát triển dọc theo interface dù chưa có dấu hiệu mài mòn nghiêm trọng trên bề mặt lăn.

Tải trọng không chỉ ép PU mà còn tạo nhiệt và ứng suất cắt

Tải là nguyên nhân dễ thấy nhưng cơ chế gây bong phức tạp hơn việc “trọng lượng quá lớn”.

Khi bánh xe lăn dưới tải, PU liên tục bị nén ở vùng tiếp xúc với sàn rồi hồi phục sau khi rời vùng tiếp xúc. Elastomer không hoàn trả toàn bộ năng lượng biến dạng một cách lý tưởng; một phần năng lượng bị tiêu tán thành nhiệt. Tốc độ lăn, tải, đường kính bánh, chiều dày PU và đặc tính đàn hồi của vật liệu đều ảnh hưởng đến mức tích nhiệt.

Nếu tải tăng, biến dạng trong vùng tiếp xúc thường tăng theo. Nếu đồng thời bánh xe chạy nhanh hoặc liên tục, PU có ít thời gian tản nhiệt. Nhiệt tích lũy có thể làm giảm biên an toàn của vật liệu và interface, trong khi ứng suất cắt tiếp tục lặp lại qua mỗi vòng quay.

Đó là lý do tải tĩnh và tải động không thể được đánh giá giống nhau. Một bánh xe đứng yên dưới tải chưa chắc gặp điều kiện khắc nghiệt bằng bánh xe mang cùng tải nhưng chạy liên tục, đổi hướng thường xuyên hoặc chịu tăng tốc và phanh.

Các hệ PU bánh xe hiệu suất cao cũng được kiểm thử theo tổ hợp tải, tốc độ và hình học bánh thay vì chỉ bằng một giá trị tải đơn lẻ. LANXESS công bố một hệ cast polyurethane cho bánh xe đã được thử ở nhiều tải trọng, tốc độ và cấu hình bánh; hệ này sử dụng quy trình post-cure khoảng 16–24 giờ ở 115–120°C. Thông tin đó cũng cho thấy tính năng cuối cùng của bánh xe phụ thuộc đồng thời vào vật liệu, quy trình đóng rắn và điều kiện động học.

Tải va đập, vượt gờ, ổ gà hoặc vật cản còn tạo ra đỉnh ứng suất ngắn nhưng lớn. Nếu interface đã có một khuyết tật nhỏ, các xung tải này có thể khởi tạo hoặc mở rộng vết tách.

Vì vậy, “bánh chịu được X kg” không tự động đồng nghĩa rằng bánh có thể chở X kg ở mọi tốc độ, mọi thời gian chạy và mọi điều kiện nền.

Nhiệt, nước và hóa chất có thể làm bong xuất hiện muộn hơn

Môi trường thường không tạo ra một đường bong tức thì như lỗi gia công nghiêm trọng. Thay vào đó, nó có thể làm suy giảm PU hoặc mối liên kết theo thời gian, sau đó tải cơ học hoàn tất quá trình phá hủy.

Khả năng chịu nước của polyurethane không giống nhau giữa mọi công thức. BASF chẳng hạn phân biệt các dòng TPU ether và ester, trong đó một số cấp ether được xác định riêng bởi khả năng kháng thủy phân. Điều này cho thấy không nên xem “PU” là một vật liệu duy nhất có khả năng kháng nước giống nhau.

Nước, độ ẩm và nhiệt độ có thể trở nên đáng kể khi bánh xe làm việc thường xuyên trong khu vực rửa, môi trường nóng ẩm hoặc tiếp xúc nước kéo dài. Nếu hệ PU hoặc lớp liên kết không phù hợp với môi trường đó, độ bền có thể giảm dần.

Hóa chất cũng cần đánh giá theo đúng loại chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Dầu, dung môi, chất tẩy rửa, axit hoặc kiềm không nên được gom chung thành một nhóm “hóa chất”. Một PU chịu tốt một môi trường chưa chắc chịu tốt môi trường khác.

Nhiệt từ môi trường còn có thể cộng với nhiệt tự sinh trong quá trình lăn. Do đó một bánh xe vận hành ổn định ở nhiệt độ phòng nhưng chạy nóng trong nhà xưởng có thể có biên an toàn thấp hơn đáng kể.

Không tồn tại một “nhiệt độ bong PU” dùng chung cho tất cả bánh xe. Ngưỡng thực tế phụ thuộc hệ polyurethane, độ cứng, cấu trúc bánh, lớp kết dính, tải, tốc độ và thời gian tiếp xúc nhiệt.

Thường là một chuỗi nguyên nhân chứ không phải một nguyên nhân đơn

Trong thực tế, nhiều trường hợp bong phát triển theo mô hình:

Điểm yếu ban đầu → ứng suất lặp → vết nứt nhỏ → môi trường hoặc nhiệt làm suy giảm → vết nứt lan → lớp PU bong thành mảng.

Ví dụ, một interface hơi thiếu độ bền vẫn có thể hoạt động bình thường ở tải nhẹ. Khi tải và tốc độ tăng, ứng suất cắt cùng nhiệt nội sinh tăng lên, khiến điểm yếu đó trở thành nơi khởi tạo bong.

Ngược lại, một bánh xe được liên kết tốt cũng không phải miễn nhiễm với phá hủy. Nếu vận hành ngoài điều kiện thiết kế trong thời gian dài, PU có thể xuống cấp hoặc bị phá hủy cơ học trước khi interface mất liên kết.

Một trường hợp khác là bánh xe làm việc trong môi trường ẩm. Nước có thể không đủ để gây sự cố nếu hệ vật liệu có khả năng kháng thủy phân phù hợp, nhưng khi kết hợp với nhiệt và ứng suất động liên tục, tốc độ suy giảm có thể thay đổi.

Do đó, câu hỏi “do liên kết, tải hay môi trường?” thường có câu trả lời chính xác hơn là: yếu tố nào tạo khuyết tật ban đầu và yếu tố nào thúc đẩy khuyết tật đó phát triển đến mức bong hoàn toàn?

Có thể nhận biết nguyên nhân qua hình thái bong như thế nào?

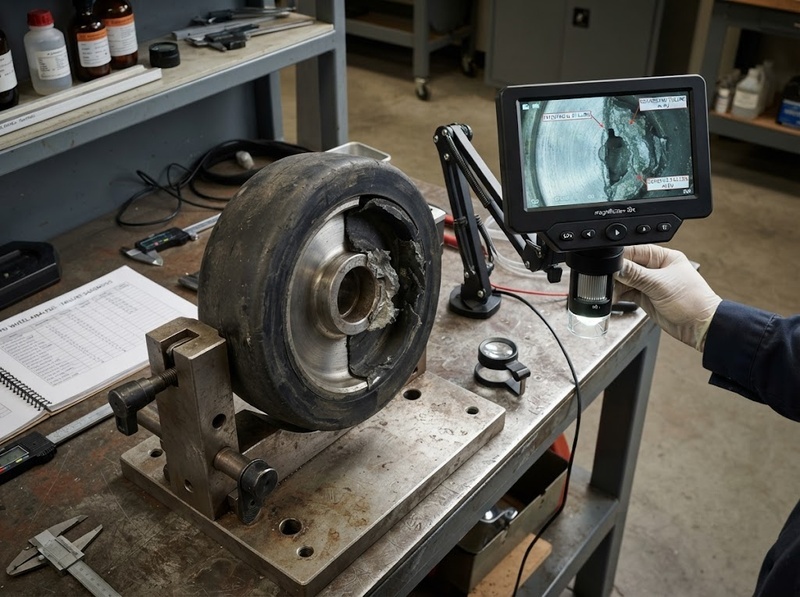

Chẩn đoán nên bắt đầu từ bánh hỏng trước khi kết luận dựa trên lịch vận hành.

Nếu PU tách sạch trên diện rộng khỏi lõi, hãy ưu tiên kiểm tra chất lượng interface: bề mặt lõi, dấu vết dầu hoặc gỉ, primer, quy trình làm sạch và đóng rắn.

Nếu PU rách, còn một lớp vật liệu trên lõi, hãy xem xét tải động, nhiệt tích lũy và độ bền của bản thân PU. Trường hợp này không phù hợp với kết luận đơn giản rằng “keo không dính”.

Nếu bong bắt đầu ở mép bánh, cần chú ý đến ứng suất cắt, tải lệch tâm, đổi hướng và va đập cạnh. Mép lớp phủ là vùng có thể thuận lợi cho vết nứt bắt đầu rồi phát triển vào phía trong.

Nếu nhiều bánh cùng lô hỏng ở thời gian và hình thái tương tự, nguyên nhân liên quan đến vật liệu hoặc quy trình sản xuất đáng được kiểm tra. Nếu chỉ các bánh ở một vị trí máy hoặc một tuyến vận hành hỏng, điều kiện tải, nhiệt, sàn hoặc môi trường tại vị trí đó trở nên đáng nghi hơn.

Nếu bánh hỏng sau khi thay đổi tải, tốc độ, thời gian chạy hoặc môi trường vệ sinh, thay đổi đó là dữ kiện quan trọng để khoanh vùng cơ chế.

Để xác minh thay vì chỉ quan sát bằng mắt, độ bám có thể được đánh giá bằng các phép thử được chuẩn hóa. ASTM D429 bao gồm phương pháp đánh giá độ bám của elastomer với nền cứng, còn ASTM D903 xác định đặc tính peel/stripping của liên kết adhesive trên mẫu và điều kiện thử xác định. Kết quả cần được hiểu theo đúng cấu trúc bánh và tiêu chuẩn nội bộ của nhà sản xuất, không nên lấy một giá trị thử peel bất kỳ làm tải trọng làm việc của bánh.

Muốn ngăn bánh xe PU bong cần kiểm soát cả sản xuất lẫn vận hành

Ngăn bong hiệu quả không nên chỉ tăng độ cứng PU hoặc dùng nhiều keo hơn. Cần kiểm soát toàn bộ đường truyền tải từ lớp PU vào lõi.

Ở phía sản xuất, trọng tâm là trạng thái bề mặt lõi, khả năng tương thích của hệ liên kết, điều kiện primer, quy trình đổ PU và mức độ đóng rắn. Một quy trình ổn định phải tạo ra interface có độ bền lặp lại được chứ không chỉ tạo ra bánh xe “nhìn thấy dính”.

Ở phía thiết kế, tải danh nghĩa cần đi cùng tốc độ, duty cycle, đường kính bánh, chiều dày lớp PU và điều kiện tản nhiệt. Bánh xe chạy liên tục cần được đánh giá khác với bánh xe chỉ di chuyển ngắt quãng.

Ở phía môi trường, cần xác định cụ thể nhiệt độ làm việc, nước, độ ẩm, hóa chất và quy trình vệ sinh. Nếu môi trường có nguy cơ thủy phân hoặc tiếp xúc hóa chất, lựa chọn đúng hệ polyurethane quan trọng hơn việc chỉ lựa chọn theo độ cứng.

Khi sự cố đã xảy ra, cách hiệu quả nhất là giữ lại mẫu bánh hỏng và đối chứng với bánh chưa hỏng, ghi nhận tải, tốc độ, thời gian vận hành, nhiệt độ, hóa chất tiếp xúc và vị trí khởi phát vết bong. Những dữ kiện này cho phép phân biệt lỗi interface với phá hủy do vận hành tốt hơn nhiều so với chỉ nhìn mảng PU đã rơi ra.

Bánh xe PU bị bong lớp phủ xảy ra khi độ bền tại một vị trí trong hệ PU–lõi không còn thắng được ứng suất mà bánh phải chịu. Bong sạch khỏi lõi nghiêng về vấn đề liên kết; PU bị xé hoặc phá hủy trong vật liệu nghiêng về tải, nhiệt hoặc suy giảm vật liệu; bong xuất hiện sau thời gian làm việc trong nước, hóa chất hay nhiệt độ cao cần xem xét thêm tác động môi trường.

Tuy nhiên, ba nhóm nguyên nhân này thường tương tác với nhau. Một interface tốt có thể chịu được điều kiện bình thường nhưng thất bại khi tải và nhiệt vượt thiết kế; một interface hơi yếu có thể chỉ bộc lộ sau hàng nghìn chu kỳ lăn; môi trường có thể làm giảm dần biên an toàn rồi tải động tạo ra sự cố cuối cùng.

Vì thế, muốn xác định đúng nguyên nhân không nên hỏi riêng “PU có tốt không?” mà cần kiểm tra đồng thời vị trí phá hủy, chất lượng liên kết, chế độ tải–tốc độ–thời gian và môi trường làm việc. Chính tổ hợp này mới giải thích được vì sao lớp PU bong và đâu là biện pháp khắc phục phù hợp.
