Vì sao ổ bi bánh xe nhanh hỏng?

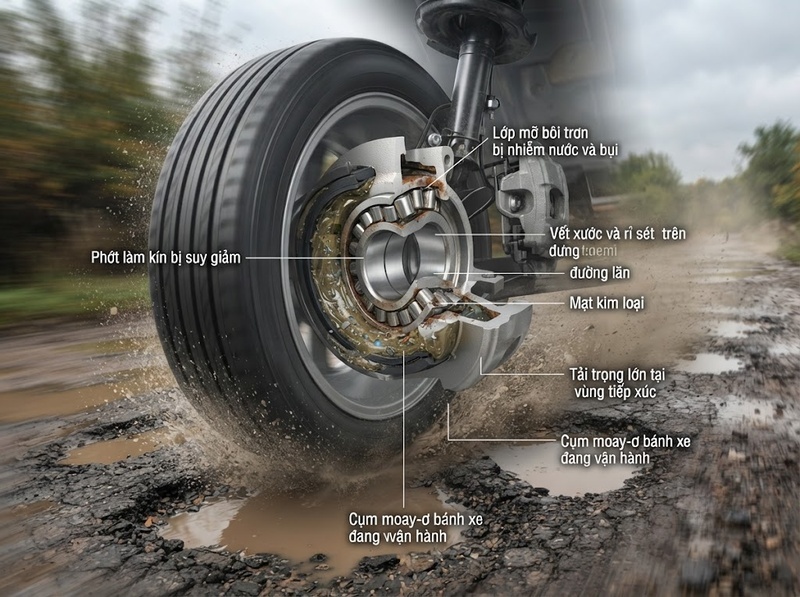

Vì vậy, tuổi thọ ổ bi không đơn giản phụ thuộc vào số kilomet đã chạy. Một ổ bi có thể hỏng sớm khi tải thực tế quá cao, màng bôi trơn bị suy giảm, bụi lọt vào tạo khuyết tật bề mặt, nước gây ăn mòn hoặc quá trình lắp đặt làm sai độ ép và khe hở làm việc.

Các cơ chế này thường liên kết với nhau. Chẳng hạn, phớt hỏng cho nước và bụi đi vào; nước làm biến chất mỡ, bụi làm xước đường lăn; bề mặt hư hại lại sinh thêm mạt kim loại và nhiệt, khiến quá trình xuống cấp tăng nhanh. SKF và NSK đều xác định bôi trơn không phù hợp và nhiễm bẩn là những nhóm nguyên nhân quan trọng của hư hỏng ổ lăn sớm.

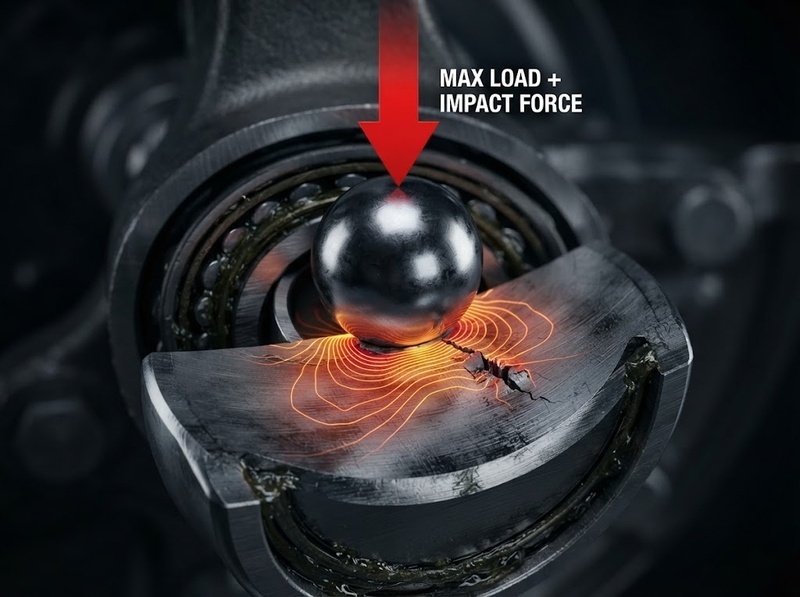

Tải lớn và va đập làm ổ bi bánh xe hỏng như thế nào?

Tải là yếu tố đầu tiên cần xem xét vì ổ bi bánh xe có nhiệm vụ trực tiếp truyền lực giữa bánh xe và hệ thống treo.

Khi xe chạy bình thường, ổ bi đã chịu tải hướng kính do trọng lượng xe. Khi xe vào cua, phanh hoặc chịu lực ngang, ổ bi còn phải tiếp nhận thành phần tải dọc trục và mô-men. Nếu bánh xe đập mạnh vào ổ gà, mép đường hoặc vật cản, tải tức thời có thể cao hơn rất nhiều so với tải ổn định.

Điểm đáng chú ý là tuổi thọ mỏi của ổ lăn không giảm tuyến tính theo tải. Trong mô hình tuổi thọ cơ bản theo ISO 281, quan hệ được biểu diễn dưới dạng L10​=(C/P)p, trong đó C là khả năng tải động cơ bản, P là tải động tương đương và số mũ phụ thuộc loại ổ lăn. Điều đó có nghĩa là khi tải tăng, tuổi thọ tính toán có thể giảm rất nhanh chứ không chỉ giảm tương ứng với phần tải tăng thêm.

Tải hoặc va đập quá mức có thể gây hai dạng ảnh hưởng.

Thứ nhất là làm tăng ứng suất lặp tại vùng tiếp xúc giữa phần tử lăn và đường lăn. Sau rất nhiều chu kỳ, các vết nứt mỏi có thể hình thành và phát triển thành bong tróc.

Thứ hai là tải xung kích đủ lớn có thể tạo biến dạng hoặc vết lõm cục bộ. Mỗi lần viên bi hoặc con lăn đi qua vùng này, tải không còn được phân bố đều. Vị trí khuyết tật trở thành điểm tập trung ứng suất, tạo rung, tiếng ồn và thúc đẩy hư hỏng lan rộng.

Do đó, xe thường xuyên quá tải, chạy đường xấu hoặc chịu va đập mạnh có điều kiện làm việc bất lợi hơn cho ổ bi. Tuy nhiên, không thể kết luận cứ xe nặng là ổ bi chắc chắn hỏng sớm; ổ bi được thiết kế theo tải của từng ứng dụng. Vấn đề xuất hiện khi tải thực tế, tải xung kích hoặc điều kiện lắp đặt vượt khỏi những gì cụm ổ bi được thiết kế để chịu.

Bụi và hạt bẩn phá hỏng bề mặt đường lăn ra sao?

Bụi không chỉ gây bẩn bên ngoài ổ bi. Nguy hiểm thực sự xuất hiện khi các hạt rắn vượt qua hệ thống làm kín và lọt vào vùng tiếp xúc giữa phần tử lăn với đường lăn.

Khoảng cách do màng dầu tạo ra tại vùng tiếp xúc ổ lăn cực nhỏ. Nếu một hạt cứng có kích thước đủ lớn so với chiều dày màng bôi trơn lọt vào đây, nó có thể bị ép giữa hai bề mặt chịu tải và tạo thành vết lõm.

Vết lõm tưởng như rất nhỏ nhưng làm thay đổi hình học bề mặt. Khi bi hoặc con lăn tiếp tục đi qua, vùng mép của vết lõm tạo ra tập trung ứng suất. Các ứng suất bổ sung này có thể thúc đẩy mỏi bề mặt và bong tróc. SKF vì thế đưa mức nhiễm bẩn của chất bôi trơn vào yếu tố hiệu chỉnh tuổi thọ ổ lăn; ISO 281 cũng xem điều kiện nhiễm bẩn là một yếu tố có ảnh hưởng đến đánh giá tuổi thọ.

Quá trình còn có tính dây chuyền:

Bụi lọt vào ổ bi → tạo xước hoặc vết lõm → bề mặt phát sinh mạt mòn → mạt mòn trở thành chất nhiễm bẩn mới → tổn thương bề mặt tiếp tục tăng.

Vì thế, một lượng nhiễm bẩn tương đối nhỏ cũng không nên được đánh giá chỉ dựa trên lượng bụi nhìn thấy. Mức nguy hiểm còn phụ thuộc kích thước, độ cứng và hình dạng hạt, chiều dày màng bôi trơn, tải và điều kiện tiếp xúc.

NSK liệt kê sự xâm nhập của hạt lạ và nhiễm bẩn cùng với bôi trơn kém, lắp đặt sai và phát nhiệt bất thường trong các nguyên nhân thường gặp của hư hỏng ổ lăn sớm.

Nước làm ổ bi hỏng không chỉ vì gây rỉ

Nước có thể gây hại theo nhiều cơ chế hơn hiện tượng rỉ sét dễ nhìn thấy.

Khi độ kín của phớt suy giảm, nước từ môi trường có thể lọt vào cụm ổ bi. Độ ẩm hoặc nước tự do tiếp xúc với thép ổ lăn có khả năng tạo ăn mòn trên đường lăn và phần tử lăn. Những hố ăn mòn nhỏ làm mất độ nhẵn vốn cần thiết của bề mặt tiếp xúc.

Từ đó xuất hiện một chuỗi hư hỏng tương tự nhiễm bẩn hạt rắn: bề mặt không còn đồng đều → ứng suất tập trung tăng → màng bôi trơn khó duy trì ổn định → mỏi bề mặt và mài mòn phát triển nhanh hơn.

Nước còn ảnh hưởng đến chất bôi trơn. SKF xếp độ ẩm hoặc các chất lỏng lẫn vào dầu/mỡ trong nhóm nguyên nhân liên quan đến bôi trơn có thể dẫn đến hư hỏng ổ lăn.

Điều này giải thích vì sao “nước” và “thiếu bôi trơn” không phải lúc nào cũng là hai nguyên nhân độc lập. Nước lọt vào có thể làm điều kiện bôi trơn suy giảm; trong khi phớt đã mất khả năng giữ kín cũng có thể vừa cho chất bẩn đi vào vừa làm chất bôi trơn thất thoát.

Với cụm moay-ơ kín được bôi trơn sẵn, người sử dụng thông thường không có cách bổ sung mỡ như với một ổ bi hở truyền thống. Vì thế, tính toàn vẹn của phớt và cụm làm kín trở thành một phần quan trọng của khả năng duy trì môi trường làm việc bên trong.

Thiếu bôi trơn khiến ma sát và nhiệt tăng theo cơ chế nào?

Chất bôi trơn trong ổ lăn không đơn thuần có nhiệm vụ làm cho ổ bi “trơn hơn”. Vai trò quan trọng là tạo một màng ngăn cách bề mặt phần tử lăn với đường lăn để hạn chế tiếp xúc trực tiếp giữa các đỉnh nhám vi mô.

Khi lượng chất bôi trơn không đủ, độ nhớt không phù hợp, chất bôi trơn suy thoái hoặc bị nhiễm nước và hạt bẩn, màng bôi trơn có thể trở nên quá mỏng.

Khi đó, tỷ lệ tiếp xúc kim loại–kim loại tăng. Ma sát và nhiệt phát sinh nhiều hơn; nhiệt lại làm độ nhớt chất bôi trơn giảm, khiến màng bôi trơn càng khó duy trì. Trong điều kiện nghiêm trọng, đây trở thành một vòng phản hồi:

Màng bôi trơn mỏng → ma sát tăng → nhiệt tăng → độ nhớt giảm → màng tiếp tục mỏng → tổn thương bề mặt tăng.

Timken xác định bôi trơn không đầy đủ có thể xuất phát từ độ nhớt dầu/mỡ không phù hợp, lượng chất bôi trơn thấp hoặc màng bôi trơn quá mỏng dưới điều kiện tải cao. NSK cũng liệt kê bôi trơn kém cùng tải hoặc tiền tải quá lớn, nước và chất bẩn là các nguyên nhân có thể dẫn đến hiện tượng quá nhiệt và bó kẹt ổ lăn.

Một hiểu nhầm thường gặp là càng nhiều mỡ càng tốt. Đây không phải nguyên tắc đúng cho mọi ổ bi. Lượng chất bôi trơn, loại mỡ và phương pháp bôi trơn phải phù hợp với thiết kế. Quá nhiều chất bôi trơn trong một số ứng dụng cũng có thể làm tăng khuấy đảo và nhiệt.

Đối với cụm ổ bi bánh xe kín do nhà sản xuất bôi trơn sẵn, việc tự tháo phớt để thêm mỡ không phải giải pháp chung và có thể làm mất khả năng làm kín của cụm.

Tải, bụi, nước và bôi trơn thường kết hợp chứ không hoạt động riêng lẻ

Khi một ổ bi bánh xe hỏng nhanh, việc chỉ tìm một thủ phạm duy nhất có thể dẫn đến kết luận sai.

Ví dụ, xe thường xuyên chạy đường nhiều bụi chưa chắc hỏng ổ bi nếu hệ thống làm kín vẫn hoạt động đúng. Nhưng khi phớt bị tổn thương, bụi có đường xâm nhập. Nếu cùng lúc nước đi vào, chất bôi trơn suy giảm và bề mặt bắt đầu ăn mòn. Sau đó, tải bình thường cũng tác động lên một đường lăn đã bị khuyết tật thay vì bề mặt nguyên vẹn.

Ngược lại, một ổ bi sạch và được bôi trơn tốt vẫn có thể hỏng sớm nếu chịu tải hoặc tiền tải quá lớn.

Đó là lý do phân tích hư hỏng ổ lăn thường dựa vào dạng tổn thương thực tế thay vì chỉ dựa vào điều kiện sử dụng. Các dấu hiệu như bong tróc, vết lõm, rỉ, đổi màu do nhiệt, xước, mài mòn hay bó kẹt có thể phản ánh những cơ chế khác nhau hoặc một chuỗi nguyên nhân liên tiếp. NSK nhấn mạnh rằng việc xác định nguyên nhân cần xét đồng thời ứng dụng, điều kiện vận hành và môi trường trước và sau khi xảy ra hư hỏng.

Vì vậy, câu hỏi “ổ bi hỏng do tải, bụi, nước hay thiếu bôi trơn?” thường không có đáp án theo kiểu chỉ chọn một trong bốn. Một nguyên nhân có thể khởi phát, còn những nguyên nhân khác làm quá trình hỏng tăng tốc.

Lắp đặt sai có thể khiến ổ bi mới cũng nhanh hỏng

Một ổ bi mới không đồng nghĩa với việc toàn bộ điều kiện làm việc đã trở lại bình thường.

Đối với cụm ổ bi bánh xe, lực ép khi lắp, bề mặt lắp ghép, độ đồng tâm, tình trạng moay-ơ và đặc biệt mô-men siết theo thiết kế đều có thể ảnh hưởng đến tải bên trong ổ bi.

SKF cảnh báo việc lắp ổ bi bánh xe với mô-men vượt thông số quy định có thể làm ổ bi bị tổn thương và giảm tuổi thọ. Timken cũng yêu cầu siết đai ốc trục theo đúng thông số của nhà sản xuất xe bằng cờ lê lực và không dùng súng va đập thay cho bước kiểm soát mô-men.

Nguyên nhân cơ học nằm ở chỗ việc siết hoặc lắp sai có thể thay đổi lực kẹp, khe hở hoặc tiền tải mà cụm ổ bi phải chịu. Tiền tải quá cao làm tăng tải tiếp xúc và nhiệt; điều kiện quá lỏng lại có thể tạo chuyển động không mong muốn và phân bố tải không đúng.

Phương pháp ép cũng quan trọng. Nếu trong quá trình lắp, lực ép phải truyền xuyên qua bi hoặc con lăn thay vì tác dụng lên đúng vòng có độ lắp chặt, lực lắp đặt có thể làm tổn thương đường lăn ngay trước khi xe vận hành. SKF lưu ý rằng phương pháp lắp không đúng có thể truyền lực qua phần tử lăn và gây hư hại đường lăn.

Vì thế, trường hợp thay ổ bi nhưng chỉ chạy một thời gian ngắn lại hỏng cần xem cả nguyên nhân ban đầu lẫn quy trình lắp. Chỉ thay linh kiện mà không loại bỏ nguyên nhân gốc có thể khiến hư hỏng lặp lại.

Ổ bi bánh xe nhanh hỏng khi điều kiện thực tế làm tăng ứng suất hoặc phá môi trường tiếp xúc mà ổ bi cần để hoạt động. Tải và va đập làm tăng ứng suất, thậm chí tạo biến dạng; bụi tạo vết lõm và mài mòn; nước gây ăn mòn đồng thời làm suy giảm điều kiện bôi trơn; thiếu hoặc sai chất bôi trơn khiến màng bảo vệ mất khả năng ngăn cách các bề mặt kim loại.

Trong thực tế, các cơ chế này thường nối tiếp nhau chứ không tách biệt. Phớt mất kín có thể dẫn đến cả nước, bụi và suy giảm bôi trơn; đường lăn đã tổn thương lại trở nên nhạy cảm hơn với tải. Lắp đặt sai hoặc mô-men siết không đúng còn có thể tạo tải bất thường ngay trên một ổ bi hoàn toàn mới.

Do đó, “ổ bi bánh xe bị hỏng sớm” nên được hiểu là kết quả của chuỗi nguyên nhân – cơ chế – tổn thương, thay vì mặc định rằng cứ hỏng nhanh là do ổ bi kém chất lượng hoặc đơn giản là thiếu mỡ.
