Vì sao bánh xe đẩy khó xoay?

Cách chẩn đoán hiệu quả nhất vì thế không phải bắt đầu bằng câu hỏi “ổ bi có hỏng không?”, mà là xác định chuyển động nào đang bị cản.

Nếu bánh tự quay quanh trục rất nặng ngay cả khi cụm càng được giữ cố định, cần tập trung vào ổ bi bánh, trục bánh, vật cản hoặc biến dạng của bánh. Ngược lại, nếu bánh lăn tương đối nhẹ nhưng toàn bộ càng khó quay sang hướng mới, khu vực cần kiểm tra trước là swivel head — cụm ổ xoay nối càng với phần gá lắp. Cấu tạo caster xoay thực tế tách rõ wheel bearing ở bánh và swivel bearing ở đầu càng.

Phân biệt này đặc biệt quan trọng vì thay một ổ bi bánh tốt sẽ không giải quyết được lực cản nằm ở ổ xoay càng; tương tự, xử lý càng xoay cũng không chữa được một bánh đang bó trục.

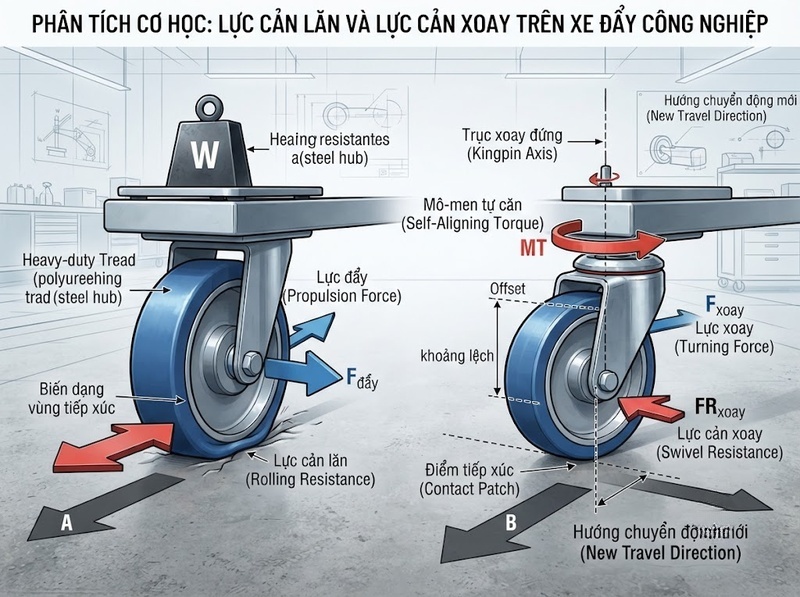

Khó lăn và khó đổi hướng là hai dạng lực cản khác nhau

Lực cản lăn là lực cần thiết để duy trì bánh chuyển động trên mặt sàn. Nó chịu ảnh hưởng của đường kính bánh, hình dạng và độ cứng lớp lăn, độ đàn hồi của vật liệu, loại ổ bi, tải trọng và trạng thái mặt sàn. Blickle xác định wheel bearing là một trong các yếu tố trực tiếp ảnh hưởng đến starting và rolling resistance.

Lực cản xoay, ngược lại, là lực cần để caster tự căn hoặc quay sang hướng chuyển động mới. Yếu tố chi phối không chỉ là ổ xoay của càng mà còn gồm diện tích tiếp xúc bánh với sàn và khoảng lệch tâm — khoảng cách giữa tâm trục xoay đứng với vùng tiếp xúc của bánh.

Do đó, cùng một cảm giác “đẩy rất nặng” có thể xuất phát từ hai cơ chế khác nhau.

Một xe có lực cản lăn lớn thường nặng ngay cả khi đi thẳng. Một xe có lực cản xoay lớn có thể chạy thẳng tương đối bình thường nhưng cần lực đáng kể khi bắt đầu đổi hướng hoặc khi các caster đang quay lệch hướng với hướng đẩy mới.

Sự khác biệt này cũng giải thích vì sao một chiếc xe có bánh quay bằng tay khá nhẹ nhưng khi đầy tải vẫn rất khó đánh lái: nguyên nhân có thể không nằm ở ổ bi bánh mà ở cụm càng xoay hoặc tương tác giữa tải, mặt lăn và hình học caster.

Ổ bi bánh xe khiến xe khó lăn như thế nào?

Ổ bi bánh nằm tại tâm bánh và cho phép bánh quay quanh trục ngang. Khi bộ phận này có ma sát lớn, mô-men cần để quay bánh tăng lên, từ đó làm tăng lực cần thiết để khởi động và duy trì chuyển động.

Loại ổ cũng ảnh hưởng đáng kể. Trong hướng dẫn kỹ thuật của Blickle, plain bore có đặc tính ma sát bất lợi và lực cản khởi động/lăn cao hơn; roller bearing cho lực cản lăn thấp, còn ball bearing có đặc tính khởi động và lăn tốt nhất trong các nhóm được so sánh.

Tuy nhiên, “ổ bi tải” không phải nguyên nhân duy nhất khiến bánh quay nặng. Cùng triệu chứng có thể xuất hiện khi:

· Trục bánh bị siết hoặc biến dạng làm phát sinh ma sát cơ khí

· Bụi, sợi, dây hoặc vật lạ mắc giữa bánh và càng

· Lốp hoặc lớp polyurethane/cao su bị biến dạng dưới tải

· Bánh quá nhỏ hoặc vật liệu bánh quá mềm so với điều kiện vận hành

· Mặt sàn mềm, gồ ghề hoặc có khe khiến lực cản lăn tăng

Các yếu tố như đường kính bánh, độ cứng lớp lăn, ổ bi, tải tổng thể và chất lượng bề mặt đều tác động đến khả năng lăn; vì vậy không nên kết luận ổ bi hỏng chỉ từ việc xe “đẩy nặng”.

Dấu hiệu có giá trị chẩn đoán hơn là tách bánh khỏi tải và kiểm tra chính chuyển động quay quanh trục bánh. Nếu giữ càng cố định mà bánh vẫn quay sượng, có điểm khựng hoặc cần lực bất thường, nghi ngờ nên tập trung vào bánh, ổ bi và trục bánh trước.

Cơ cấu càng xoay khiến xe khó đổi hướng như thế nào?

Ở caster xoay, càng không được gắn cứng với xe. Swivel head hoặc swivel bearing nằm giữa phần gá và càng, cho phép toàn bộ càng quay quanh trục đứng. Blickle mô tả chính cụm ổ xoay này là bộ phận nối swivel fork với phần gá caster.

Khi ma sát tại cụm này tăng, bánh vẫn có thể quay quanh trục của nó bình thường nhưng caster không muốn đổi hướng. Người vận hành thường cảm thấy xe “lì”, phải giật tay lái hoặc đẩy một đoạn mới thấy bánh quay về hướng mong muốn.

Lực cản xoay còn liên quan đến hình học caster. Khoảng lệch tâm giữa tâm trục đứng và tâm vùng tiếp xúc bánh tạo mô-men giúp bánh tự căn theo hướng chuyển động. Blickle liệt kê swivel-head resistance, diện tích tiếp xúc bánh và offset là ba yếu tố ảnh hưởng trực tiếp đến swivel resistance.

Chất lượng ổ xoay có thể tạo khác biệt có thể đo được. Trong một thiết kế caster công nghiệp Delta, TENTE công bố ổ bi chính xác tại swivel head giúp giảm lực cản xoay tới khoảng 33%, tùy cấu hình caster. Con số này không phải ngưỡng chung áp dụng cho mọi bánh xe, nhưng cho thấy ma sát tại ổ xoay có thể đóng góp đáng kể vào lực đánh lái.

Vì vậy, khi xe khó chuyển hướng nhưng từng bánh riêng lẻ vẫn lăn trơn, thay ổ bi bánh chưa chắc mang lại cải thiện đáng kể.

Cách phân biệt lỗi ổ bi tải và lỗi cơ cấu càng

Có thể chẩn đoán theo hai chuyển động độc lập.

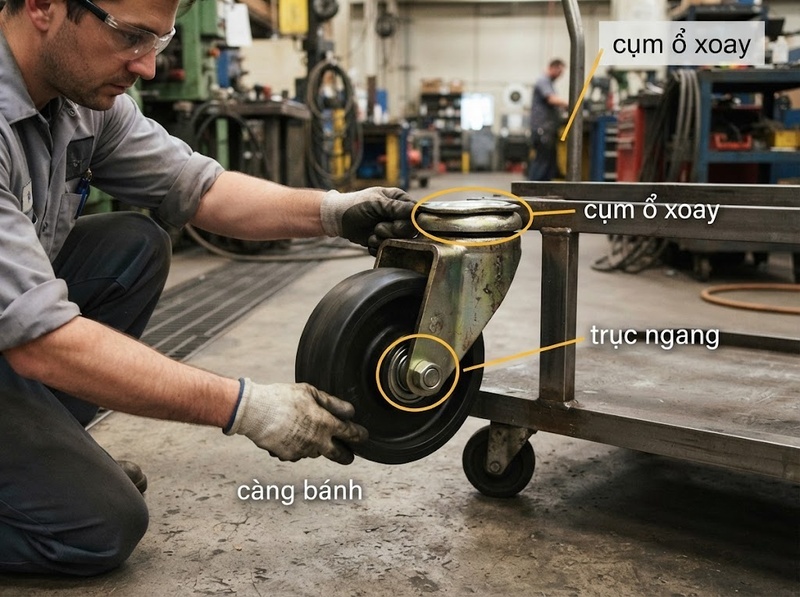

Thử chuyển động thứ nhất: quay bánh quanh trục bánh. Nâng hoặc giảm tải lên caster nếu điều kiện cho phép, giữ càng không xoay rồi quay bánh bằng tay. Nếu chính bánh quay nặng, phát tiếng bất thường hoặc khựng theo từng vị trí, hướng kiểm tra chính là ổ bi bánh, trục và khoảng hở quanh bánh.

Thử chuyển động thứ hai: quay toàn bộ càng quanh trục đứng. Giữ bánh không lăn xa nhưng xoay càng sang hai phía. Nếu chuyển động này nặng trong khi bánh vẫn quay trơn quanh trục ngang, vấn đề nghiêng nhiều hơn về swivel head, ổ xoay, cơ cấu khóa hoặc biến dạng của càng.

Có thể tóm tắt logic chẩn đoán như sau:

· Đi thẳng cũng nặng: Ưu tiên kiểm tra lực cản lăn, bánh, ổ bi bánh và mặt sàn

· Đi thẳng được nhưng đổi hướng nặng: Ưu tiên kiểm tra cụm càng xoay

· Bánh quay tay nặng nhưng càng xoay nhẹ: Nghiêng về ổ bi/trục bánh

· Bánh quay tay nhẹ nhưng càng xoay nặng: Nghiêng về swivel bearing hoặc cơ cấu càng

· Cả hai đều nhẹ khi không tải nhưng xe nặng khi chất hàng: Cần kiểm tra tải thực tế, độ biến dạng bánh, mặt sàn và khả năng chịu tải của cả cụm

Việc thử trong trạng thái không tải chỉ có giá trị khoanh vùng. Một caster có thể quay nhẹ khi treo khỏi mặt sàn nhưng tăng lực cản mạnh dưới tải vì lớp lăn biến dạng hoặc ma sát tiếp xúc tăng. Blickle cũng lưu ý tải tổng thể, mặt sàn và vật liệu/đường kính bánh đều tác động đến lực cần để vận hành caster.

Những yếu tố dễ khiến chẩn đoán nhầm

Một lỗi phổ biến là thấy bánh khó xoay rồi quy ngay cho vòng bi. Trong thực tế, hệ caster gồm nhiều phần tử tương tác: wheel bearing, bánh, trục bánh, swivel bearing, càng, offset, vật liệu lớp lăn và mặt sàn.

Tải quá lớn là ví dụ điển hình. Tải làm tăng biến dạng của lớp lăn và lực tại các bề mặt chịu tải, vì vậy một bộ bánh hoạt động nhẹ khi xe rỗng có thể trở nên nặng khi chất hàng. Khi lựa chọn caster, tải yêu cầu cho mỗi bánh không đơn giản chỉ là tổng trọng lượng chia đều; Blickle sử dụng tải bản thân, tải hàng, số bánh chịu tải và hệ số an toàn phụ thuộc điều kiện sử dụng trong phương pháp xác định tải yêu cầu.

Mặt sàn cũng có thể làm cả lực cản lăn lẫn lực cản xoay tăng. Một bánh mềm trên nền không phẳng có vùng tiếp xúc và biến dạng lớn hơn, khiến việc quay bánh và đổi hướng cùng trở nên nặng. Vì vậy, nếu tất cả caster trên một xe đồng thời có biểu hiện tương tự, nên kiểm tra điều kiện tải và sàn trước khi kết luận nhiều ổ bi hỏng cùng lúc.

Ngoài ra, cần loại trừ khóa bánh hoặc khóa hướng chưa nhả hoàn toàn. Caster có thể được thiết kế với phanh bánh, khóa cả bánh lẫn swivel head hoặc khóa riêng chuyển động xoay của càng; một cơ cấu khóa không trở về hết hành trình có thể tạo cảm giác rất giống ổ xoay bị bó.

Khi nào nên xử lý ổ bi, khi nào nên xử lý cụm càng?

Hướng xử lý nên bám theo vị trí đã xác định gây lực cản thay vì thay linh kiện theo phỏng đoán.

Nếu bánh quay quanh trục ngang nặng, hãy kiểm tra vật lạ, độ thẳng của trục, tình trạng ổ bi và khoảng hở giữa bánh với càng. Nếu nguyên nhân nằm ở bụi bẩn hoặc vật cuốn quanh trục, việc làm sạch có thể giải quyết triệu chứng mà không cần thay cả caster.

Nếu bánh quay nhẹ nhưng càng khó quay quanh trục đứng, khu vực ưu tiên là swivel head: kiểm tra cơ cấu khóa, biến dạng cơ khí, nhiễm bẩn và tình trạng của ổ xoay. Với những caster mà ổ xoay là bộ phận tích hợp kín hoặc đã mòn/hư hỏng cơ học, phương án thực tế có thể là thay cụm caster thay vì chỉ thay ổ bi bánh.

Nếu cả hai chuyển động đều nhẹ khi kiểm tra riêng nhưng xe vẫn khó điều khiển, cần chuyển trọng tâm khỏi “ổ bi hỏng” sang cấu hình hệ thống: tải trên từng caster, đường kính bánh, vật liệu lớp lăn, số lượng và cách bố trí caster, offset và điều kiện mặt sàn. Đây đều là những yếu tố đã được các tài liệu kỹ thuật caster xác định có ảnh hưởng đến lực lăn hoặc khả năng cơ động.

ISO 22883:2004 hiện vẫn là tiêu chuẩn được ISO xác nhận cho các yêu cầu kỹ thuật và thử nghiệm caster/bánh xe dùng trong các ứng dụng công nghiệp đẩy tay hoặc kéo tới 1,1 m/s; tuy nhiên tiêu chuẩn này không bao phủ mọi loại caster như đồ nội thất, giường bệnh hay các ứng dụng chuyên biệt. Vì vậy, khi đánh giá một sản phẩm cụ thể, thông số của nhà sản xuất và tiêu chuẩn đúng với ứng dụng vẫn phải được ưu tiên.

Bánh xe đẩy khó xoay có thể do ổ bi bánh, nhưng cũng có thể do cơ cấu càng xoay — và hai lỗi này không giống nhau. Nếu bánh khó quay quanh chính trục của nó, hãy tập trung vào ổ bi, trục và bánh. Nếu bánh lăn nhẹ nhưng cả càng khó đổi hướng, hãy tập trung vào swivel bearing và cơ cấu xoay.

Điểm quan trọng nhất là tách hai chuyển động để kiểm tra riêng. Chỉ sau đó mới đánh giá tải, mặt sàn, vật liệu bánh và hình học caster. Cách này giúp xác định đúng nguồn lực cản và tránh thay nhầm ổ bi khi phần thực sự gây nặng nằm ở cụm càng xoay.
