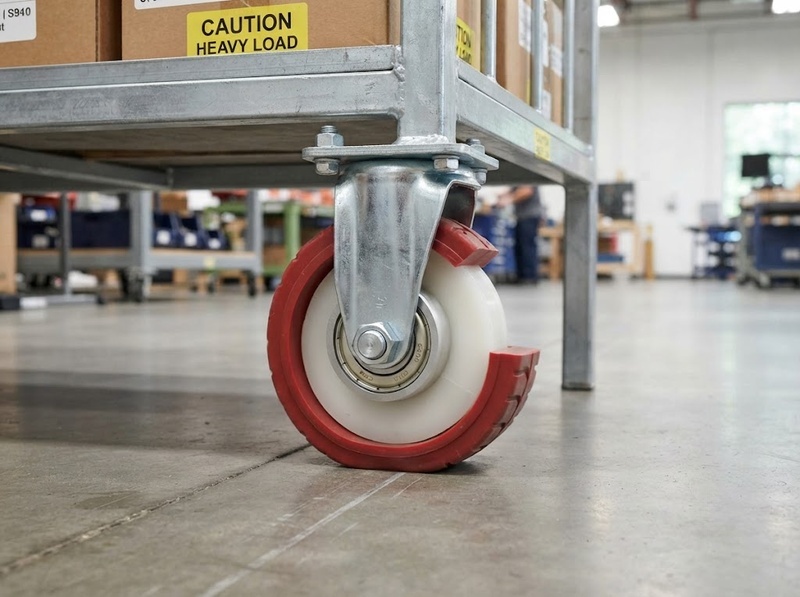

Đặc điểm của bánh xe PU lõi nhựa

Do đó, không nên mặc định rằng lõi nhựa chỉ phù hợp với tải nhẹ. Catalogue của các nhà sản xuất cho thấy bánh PU dùng tâm nylon có thể đạt tải danh định hàng trăm kilôgam mỗi bánh. Mức chịu tải cụ thể vẫn phụ thuộc vào đường kính, bề rộng, kết cấu lõi, lớp PU, phần tâm và điều kiện vận hành được dùng khi xác lập thông số.

Kết cấu bánh xe PU lõi nhựa gồm những gì?

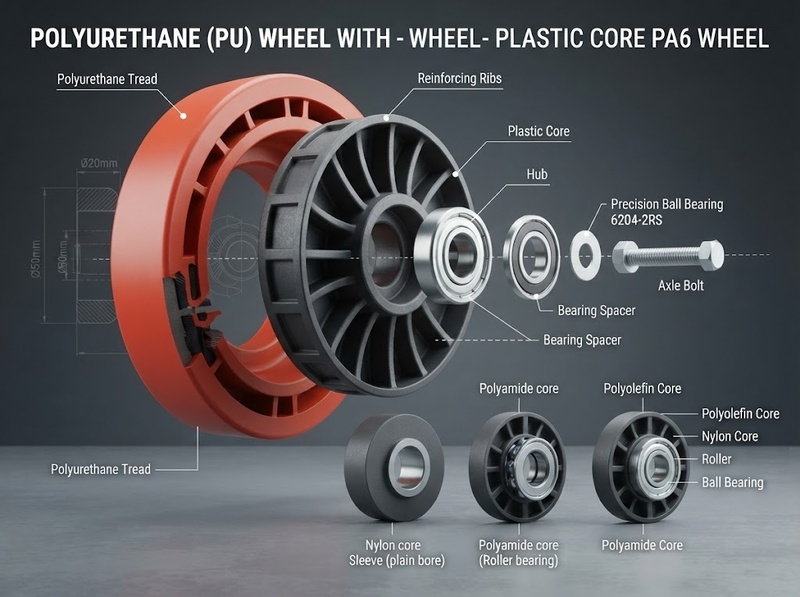

Một bánh xe PU lõi nhựa điển hình có ba vùng chức năng: lớp lăn PU hoặc TPU ở ngoài; lõi hay tâm bánh bằng nhựa kỹ thuật ở trong; và phần lỗ tâm, ổ lăn hoặc ổ bi để lắp với trục. Chẳng hạn, Blickle mô tả dòng PATH bằng lớp TPU đúc lên tâm nylon chịu va đập, trong khi một số bánh của TENTE sử dụng thân polyamide với lớp polyurethane được ép phun lên bánh.

Cách liên kết giữa PU và lõi cũng là một phần quan trọng của kết cấu. Colson, với dòng Ecopoly, sử dụng lõi polyolefin có gân; lớp PU được tạo hình quanh và xuyên qua phần gân nhằm tăng độ liên kết và hạn chế hiện tượng tách lớp khi gặp va đập. Thiết kế này cho thấy khả năng chịu lực không chỉ đến từ độ bền riêng của PU hoặc nhựa mà còn phụ thuộc vào cách hai phần được ghép thành một bánh hoàn chỉnh.

“Lõi nhựa” vì vậy không đồng nghĩa với một loại nhựa duy nhất. Nylon, polyamide và polyolefin có thể xuất hiện trong những thiết kế khác nhau. Ngay cả phần tâm cũng có thể dùng lỗ trơn, ổ lăn hoặc ổ bi; dòng PATH, chẳng hạn, có đủ các cấu hình này. Khi đánh giá một bánh cụ thể, vật liệu lõi và cấu trúc tâm phải được xem cùng lớp PU thay vì chỉ dựa vào tên gọi “bánh PU”.

Kết cấu PU – lõi nhựa tạo ra đặc điểm vận hành nào?

Lớp PU đảm nhiệm trực tiếp vùng tiếp xúc với mặt sàn. Theo dữ liệu vật liệu của Blickle, polyurethane dùng cho bánh xe có các đặc tính như đàn hồi, chống mài mòn cao, bảo vệ bề mặt sàn, có thể không để lại vết và có cản khởi động cũng như cản lăn thấp. Đây là lý do PU có thể tạo được sự cân bằng giữa khả năng mang tải và đặc tính lăn mà bánh nhựa cứng hoàn toàn không thể hiện theo cùng cách.

PU cũng không có một độ cứng duy nhất. Dòng PATH sử dụng TPU khoảng 94 Shore A, còn POTHS dùng TPU mềm hơn khoảng 80 Shore A để tăng khả năng hấp thụ tiếng ồn và độ êm. Vì vậy, chỉ nói “bánh PU” chưa đủ để suy ra độ cứng, độ biến dạng hay cảm giác vận hành của bánh.

Về cơ học, có thể hiểu đường truyền tải theo trình tự: mặt sàn tác dụng lực lên lớp PU, lực đi qua vùng liên kết PU–lõi, truyền vào tâm bánh rồi tới ổ hoặc lỗ trục. Đây là suy luận từ cấu trúc sản phẩm mà các nhà sản xuất công bố. Vì vậy, độ ổn định của liên kết PU–lõi và hình học của lõi có ý nghĩa trực tiếp đối với việc duy trì đường truyền lực; thiết kế lõi có gân của Colson là một ví dụ rõ về cách gia cường vùng liên kết.

Một hiểu nhầm khác là PU càng cứng thì bánh chắc chắn càng chịu tải lớn. Dữ liệu thực tế cho thấy không thể kết luận như vậy chỉ từ độ cứng: PATH 94 Shore A và POTHS 80 Shore A đều có những cấu hình được xếp hạng chịu hàng trăm kilôgam. Độ cứng ảnh hưởng tới biến dạng và đặc tính lăn, còn tải danh định là kết quả của cả kích thước, bề rộng, lõi và thiết kế bánh.

Khả năng chịu tải của bánh xe PU lõi nhựa ở mức nào?

Benchmark tải theo kích thước

Không tồn tại một mức tải chung cho mọi bánh xe PU lõi nhựa. Với dòng Blickle PATH dùng tâm nylon, tải danh định tại 4 km/h là 150 kg ở kích thước 80 × 32 mm, 200 kg ở 100 × 32 mm, 250 kg ở 125 × 32 mm, 400 kg ở 160 × 40 mm và 500 kg ở 200 × 40 mm. Chỉ trong một series, khoảng tải đã thay đổi hơn ba lần theo cấu hình kích thước.

Dòng POTHS với tâm nylon chịu tải nặng cho một benchmark khác: 100 × 35 mm đạt 200 kg, 125 × 40 mm đạt 275 kg, 160 × 45 mm đạt 400 kg và 200 × 50 mm đạt 550 kg tại 4 km/h. Đáng chú ý, lớp TPU của POTHS chỉ khoảng 80 Shore A nhưng mẫu lớn nhất vẫn có tải công bố cao hơn PATH 94 Shore A kích thước 200 × 40 mm. Điều này củng cố rằng độ cứng PU không phải biến số duy nhất quyết định khả năng chịu tải.

Các con số 150–550 kg ở trên chỉ là benchmark của những series cụ thể, không phải dải tải tiêu chuẩn cho toàn bộ bánh PU lõi nhựa. Chuyển sang loại lõi, kích thước, hình học hoặc thiết kế khác thì rating cũng có thể thay đổi; vì thế thông số của đúng mã bánh luôn có giá trị hơn một con số tổng quát theo tên vật liệu.

Tải động và tải tĩnh phải đọc riêng

Một số nhà sản xuất công bố riêng tải động và tải tĩnh. Ví dụ, TENTE nêu một cấu hình bánh đường kính 75 mm, thân polyamide và lớp polyurethane có tải 90 kg khi chạy ở 3 km/h nhưng tải tĩnh là 180 kg. Nếu lấy 180 kg làm khả năng chở khi bánh đang di chuyển thì kết quả sẽ cao gấp đôi rating động mà nhà sản xuất công bố cho cấu hình đó.

Tốc độ cũng là một phần của điều kiện đánh giá tải. ISO hiện liệt kê ISO 22878:2004 cho phương pháp thử và thiết bị của bánh xe/caster; ISO 22883:2004 áp dụng cho ứng dụng đến 1,1 m/s, tương đương 4 km/h, còn ISO 22884:2004 dành cho dải trên 4 km/h đến 16 km/h. Vì vậy, khi catalogue ghi “load capacity at 4 km/h”, mốc 4 km/h là điều kiện của thông số chứ không phải một chú thích có thể bỏ qua.

Những yếu tố nào làm thay đổi tải trọng thực tế?

Kích thước là yếu tố thể hiện rất rõ trong dữ liệu catalogue. Riêng PATH tăng từ 150 kg ở bánh 80 × 32 mm lên 500 kg ở 200 × 40 mm; POTHS tăng từ 200 kg ở 100 × 35 mm lên 550 kg ở 200 × 50 mm. Tuy nhiên, so sánh giữa hai series cũng cho thấy không thể tách kích thước khỏi vật liệu, độ cứng và cấu trúc của toàn bộ bánh.

Tốc độ vận hành là một giới hạn quan trọng khác. Blickle phân loại bánh xe thiết bị vận chuyển với các điều kiện thử có tốc độ và bề mặt cụ thể, trong khi nhiều dòng bánh của hãng cũng yêu cầu giảm tải khi tăng tốc độ hoặc khi điều kiện nhiệt độ vượt một số ngưỡng quy định của từng series. Điều này cho thấy rating tải phải luôn được đọc kèm điều kiện vận hành của nhà sản xuất.

Phần tâm và liên kết PU–lõi cũng không nên bị bỏ qua. Các catalogue có thể cung cấp cùng một series với lỗ trơn, ổ lăn hoặc ổ bi; các nhà sản xuất cũng sử dụng hình học lõi khác nhau để kiểm soát độ bền liên kết. Vì vậy, cách đánh giá an toàn nhất là coi khả năng chịu tải là thuộc tính của toàn bộ cấu hình bánh, không phải một thuộc tính có thể suy ra chỉ từ hai chữ “PU”.

Khi đọc thông số của một bánh xe PU lõi nhựa cụ thể, cần đối chiếu đồng thời đường kính, bề rộng, vật liệu lõi, kiểu tâm hoặc ổ, tải động/tĩnh và tốc độ áp dụng. Cách đọc này giải quyết được hai sai lệch phổ biến: đánh giá thấp sản phẩm chỉ vì dùng lõi nhựa, hoặc ngược lại, lấy một mẫu PU chịu tải cao rồi xem mức tải đó là đặc tính chung của mọi bánh PU lõi nhựa.

Bánh xe PU lõi nhựa có đặc trưng ở kết cấu hai vật liệu: lớp PU tạo bề mặt lăn đàn hồi, chống mài mòn và có cản lăn thấp, trong khi lõi nhựa tạo tâm bánh và tham gia truyền tải về trục. Những thiết kế công nghiệp cụ thể có thể đạt tải danh định hàng trăm kilôgam mỗi bánh, nên “lõi nhựa” không đồng nghĩa với tải nhẹ.

Tuy nhiên, khả năng chịu tải không phải một con số cố định của vật liệu PU. Giá trị đáng tin cậy phải gắn với đúng mã bánh, kích thước, vật liệu lõi, cấu hình tâm/ổ và điều kiện tải – tốc độ được nhà sản xuất công bố. Đây là cách chính xác nhất để hiểu đặc điểm và năng lực thực tế của bánh xe PU lõi nhựa.
