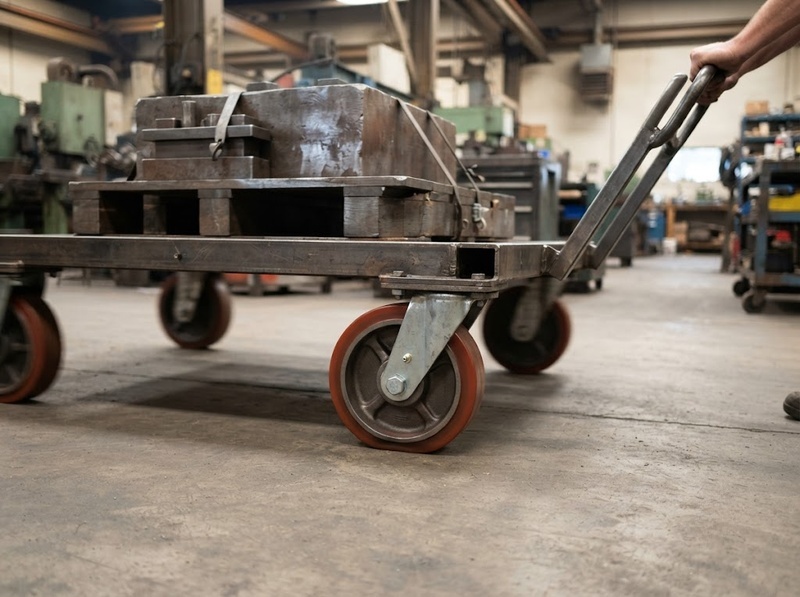

Đặc điểm bánh xe PU lõi gang khi chịu tải nặng

Điểm quan trọng là “lõi gang” không tự động đồng nghĩa với một mức tải cố định. Khả năng chịu tải thực tế còn phụ thuộc đường kính, bề rộng bánh, loại ổ bi, kết cấu càng bánh, tốc độ di chuyển, nhiệt độ, mặt sàn và tải động phát sinh khi vượt chướng ngại. Vì vậy, đặc tính phù hợp với tải nặng cần được đánh giá trên toàn bộ cụm bánh và điều kiện làm việc, không chỉ dựa vào vật liệu.

Cấu trúc PU và lõi gang tạo khả năng chịu tải như thế nào?

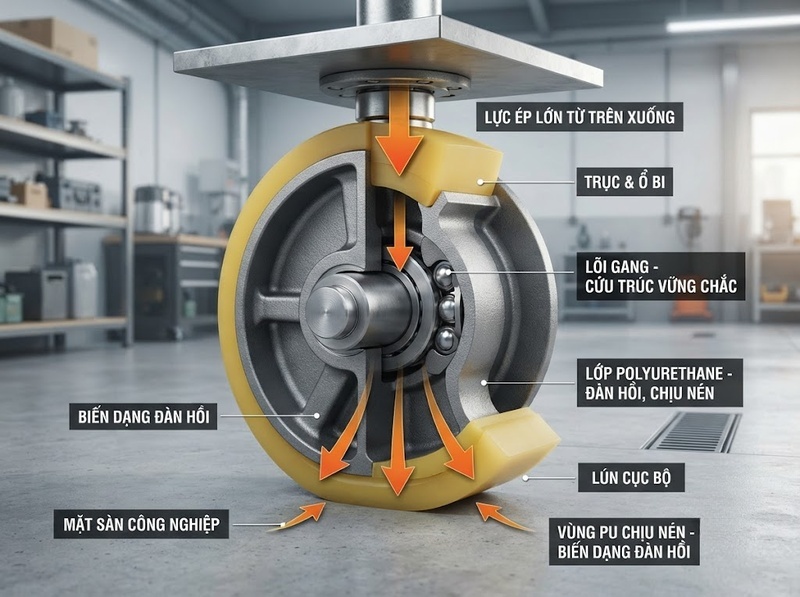

Khi bánh xe chịu tải, lực đi từ thiết bị xuống cụm càng, trục hoặc ổ bi, qua phần lõi bánh rồi mới truyền đến lớp PU và mặt sàn. Lõi gang có nhiệm vụ duy trì hình học của bánh dưới tải lớn, hạn chế biến dạng tại phần thân và tạo nền cứng cho lớp PU. Trong dữ liệu vật liệu của Blickle, gang xám dùng cho bánh công nghiệp được mô tả là vật liệu cứng, chống mài mòn, với độ cứng tham chiếu khoảng 180–220 HB; các dòng GTH tải nặng cũng sử dụng lõi gang xám kết hợp PU đúc.

Lớp PU đảm nhận một vai trò khác. Polyurethane công nghiệp vừa có tính đàn hồi vừa chịu mài mòn, chống cắt và chống phát triển vết rách tốt. Dòng Extrathane dùng trên bánh GTH có độ cứng 92 ± 3 Shore A và được thiết kế với lực cản khởi động, lực cản lăn thấp. Sự kết hợp này giúp bánh có phần thân đủ cứng để chịu lực nhưng bề mặt tiếp xúc không cứng tuyệt đối như bánh gang trần.

Đó là cơ chế chính khiến bánh PU lõi gang phù hợp với tải nặng: lõi chịu trách nhiệm về độ cứng kết cấu, còn PU chịu tiếp xúc, biến dạng lặp lại và mài mòn khi bánh lăn. Hai phần bổ trợ cho nhau thay vì một vật liệu phải đồng thời đáp ứng tất cả yêu cầu.

Tải trọng định mức phụ thuộc tốc độ và kích thước

Khả năng chịu tải của bánh PU lõi gang phải được đọc cùng điều kiện thử. ISO 22883:2004, hiện vẫn được ISO xác nhận là tiêu chuẩn hiện hành, quy định các yêu cầu và thử nghiệm đối với bánh xe, caster công nghiệp dùng cho thiết bị đẩy tay hoặc kéo bằng động lực ở tốc độ đến 1,1 m/s, tương đương 4 km/h. Điều này cho thấy một con số tải trọng chỉ có ý nghĩa khi biết nó áp dụng cho điều kiện vận hành nào.

Dữ liệu thực tế cho thấy tải định mức có thể thay đổi rất lớn ngay trong cùng một dòng PU lõi gang. Với GTH 92 Shore A, bánh đường kính 125 mm, rộng 40 mm được công bố ở mức 550 kg tại 4 km/h; bánh 200 × 80 mm đạt 1.600 kg tại 4 km/h nhưng chỉ 800 kg tại 10 km/h; cấu hình 250 × 80 mm có thể đạt 2.200 kg tại 4 km/h và giảm còn 1.100 kg tại 10 km/h. Đây là thông số của bánh rời trong một dòng sản phẩm cụ thể, không phải định mức chung cho mọi bánh PU lõi gang.

Sự khác biệt giữa tải tĩnh và tải động còn rõ hơn khi xét cả cụm caster. Một mẫu TENTE Kappa đường kính 125 mm, thân bánh bằng gang và PU đúc 92 Shore A có tải tĩnh 1.100 kg, nhưng tải động là 660 kg ở 4 km/h và 550 kg ở 6 km/h. Nếu lấy tải tĩnh làm tải vận hành liên tục, khả năng chịu tải thực tế có thể bị đánh giá quá cao.

Lực lăn thấp giúp di chuyển tải nặng hiệu quả hơn

Khi tải tăng, chỉ chịu được trọng lượng chưa đủ; bánh còn phải có khả năng lăn mà không yêu cầu lực kéo quá lớn. Lực cản lăn hình thành một phần do lớp vật liệu liên tục bị nén rồi hồi phục khi vùng tiếp xúc dịch chuyển. Độ cứng và khả năng đàn hồi của PU, đường kính bánh, hình dạng mặt lăn, ổ bi và tình trạng mặt sàn đều ảnh hưởng đến hiện tượng này.

PU cứng khoảng 92 Shore A tạo sự cân bằng khá đặc trưng. Nó đủ cứng để hạn chế biến dạng quá mức dưới tải, nhưng vẫn có độ đàn hồi và khả năng bảo vệ sàn tốt hơn nhiều vật liệu nhựa cứng. Trong bảng tham chiếu của Blickle, PU 92 Shore A có áp suất sàn trung bình khoảng 8 N/mm², trong khi nylon được đưa ra ở khoảng 40 N/mm² và cast nylon khoảng 60 N/mm². Các giá trị này là số liệu tham chiếu của hệ thống đánh giá của nhà sản xuất, nhưng chúng minh họa rõ sự khác biệt về mức tập trung áp lực lên sàn.

Với tải nặng, lợi ích thực tế là người vận hành có thể đạt được khả năng chịu tải cao mà không phải chấp nhận toàn bộ nhược điểm của bánh kim loại hoặc nhựa rất cứng về áp lực sàn và độ êm. Tuy nhiên, PU 92 Shore A vẫn cứng hơn các loại PU mềm 75 Shore A, nên khả năng hấp thụ rung và va đập không phải là ưu tiên cao nhất của cấu hình này.

Độ bền mài mòn phù hợp với vận hành lặp lại

Tải nặng thường đi kèm ứng suất tiếp xúc lớn và số chu kỳ lăn cao. Nếu mặt bánh mòn nhanh, đường kính và hình dạng vùng tiếp xúc thay đổi, làm chất lượng vận hành giảm dần. Polyurethane đúc dùng trong các dòng tải nặng được lựa chọn một phần vì khả năng chống mài mòn, chống cắt và chống phát triển vết rách. Blickle mô tả GTH 92 Shore A là dòng có khả năng chống mài mòn cao và chống cắt, xé tốt, đồng thời được sử dụng trên xe vận chuyển công nghiệp và các ứng dụng tải nặng.

Lõi gang cũng đóng góp vào độ bền tổng thể bằng cách cung cấp phần thân bánh cứng và chịu mài mòn. Điều này đặc biệt có ý nghĩa khi tải được truyền lặp lại qua trục và ổ bi trong thời gian dài. Tuy nhiên, tuổi thọ của bánh không chỉ phụ thuộc lõi và mặt PU; ổ bi, trục, càng, liên kết PU–lõi và điều kiện mặt sàn đều có thể trở thành điểm giới hạn trước vật liệu bánh.

Vì vậy, đặc tính “bền khi tải nặng” nên được hiểu là khả năng của một hệ thống vật liệu và kết cấu duy trì tính năng dưới tải lặp lại, chứ không chỉ là việc lõi gang khó bị phá hủy.

Tải nặng vẫn có các giới hạn vận hành

Tốc độ là một giới hạn đáng chú ý. Dữ liệu GTH cho thấy nhiều kích thước có tải cho phép tại 10 km/h chỉ bằng khoảng một nửa mức công bố tại 4 km/h. Nguyên nhân thực tế không chỉ nằm ở lực tĩnh mà còn ở biến dạng tuần hoàn và nhiệt sinh ra trong vật liệu khi số chu kỳ nén–hồi phục tăng. Blickle cũng quy định dòng GTH có thể chạy đến 10 km/h với tải giảm.

Nhiệt độ cũng ảnh hưởng đến giới hạn tải. Dòng GTH được công bố trong khoảng khoảng -20 °C đến 70 °C, có thể chịu 90 °C trong thời gian ngắn, nhưng tải trọng phải giảm khi nhiệt độ môi trường vượt 40 °C. Đây là ví dụ cho thấy không nên lấy tải định mức ở điều kiện tiêu chuẩn rồi áp dụng nguyên trạng trong môi trường nhiệt cao.

Mặt sàn và chướng ngại tạo thêm tải động. Trong hướng dẫn tính tải của Blickle, điều kiện chuẩn giả định mặt sàn bằng phẳng, tốc độ đi bộ 4 km/h, tải phân bố đều và nhiệt độ môi trường 15–28 °C. Khi chuyển sang sàn xấu, vận hành ngoài trời hoặc truyền động bằng động cơ, hệ số an toàn được khuyến nghị tăng; các khoảng tham chiếu của hãng trải từ 1,0–1,5 cho vận chuyển thủ công trong nhà đến 2,0–3,0 cho vận chuyển bằng động lực ngoài trời có ổ gà hoặc chướng ngại đáng kể.

Do đó, hiểu rằng “PU lõi gang chịu tải nặng” mà bỏ qua tốc độ, nhiệt độ và chất lượng mặt sàn là một sai lệch quan trọng. Tải nặng an toàn luôn là tải trong một điều kiện vận hành xác định.

Cách xác định tải làm việc phù hợp trong thực tế

Để sử dụng bánh xe PU lõi gang cho thiết bị tải nặng, nên bắt đầu từ tải mà mỗi bánh thực sự phải chịu thay vì chỉ đối chiếu tổng trọng lượng với một con số trong catalogue. Theo phương pháp tính của Blickle, tải yêu cầu trên mỗi bánh được xác định từ tổng khối lượng bản thân thiết bị và tải hàng, chia cho số bánh thực sự tham gia chịu tải, sau đó nhân với hệ số an toàn phù hợp điều kiện vận hành.

Khi kiểm tra một cấu hình cụ thể, các yếu tố cần được xem đồng thời gồm:

· Tải động cho phép tại đúng tốc độ vận hành, không thay bằng tải tĩnh

· Đường kính và bề rộng bánh vì chúng ảnh hưởng trực tiếp đến định mức tải

· Loại ổ bi, trục và khả năng chịu tải của toàn bộ càng bánh

· Mức độ bằng phẳng của sàn, chiều cao chướng ngại và tần suất va đập

· Nhiệt độ môi trường và điều kiện hóa chất hoặc độ ẩm tác động lên loại PU sử dụng

· Hệ số an toàn phù hợp với vận hành thủ công hay có động lực

Các yếu tố này giải thích vì sao hai bánh cùng được gọi là “PU lõi gang” có thể có mức tải làm việc rất khác nhau. Ngay trong dữ liệu của các nhà sản xuất lớn, cùng vật liệu PU 92 Shore A và lõi gang nhưng tải động thay đổi theo kích thước, tốc độ và kết cấu cụm caster.

Bánh xe PU lõi gang phù hợp với tải nặng vì nó kết hợp độ cứng kết cấu của lõi gang với khả năng chịu mài mòn, độ đàn hồi và lực lăn thấp của polyurethane. Cấu trúc này cho phép nhiều dòng bánh công nghiệp đạt tải động từ hàng trăm kilogram đến nhiều tấn mỗi bánh tùy kích thước và thiết kế, đồng thời giảm áp lực lên mặt sàn so với các vật liệu bánh rất cứng.

Tuy vậy, đặc tính tải nặng không phải một thuộc tính tuyệt đối của vật liệu. Tải làm việc an toàn phải được xác định theo tải động, tốc độ, nhiệt độ, mặt sàn, số bánh thực sự chịu lực và hệ số an toàn, đồng thời kiểm tra cả bánh, ổ bi và càng bánh như một cụm hoàn chỉnh. Đây mới là điều kiện để ưu điểm của bánh xe PU lõi gang được khai thác đúng trong ứng dụng tải nặng.
