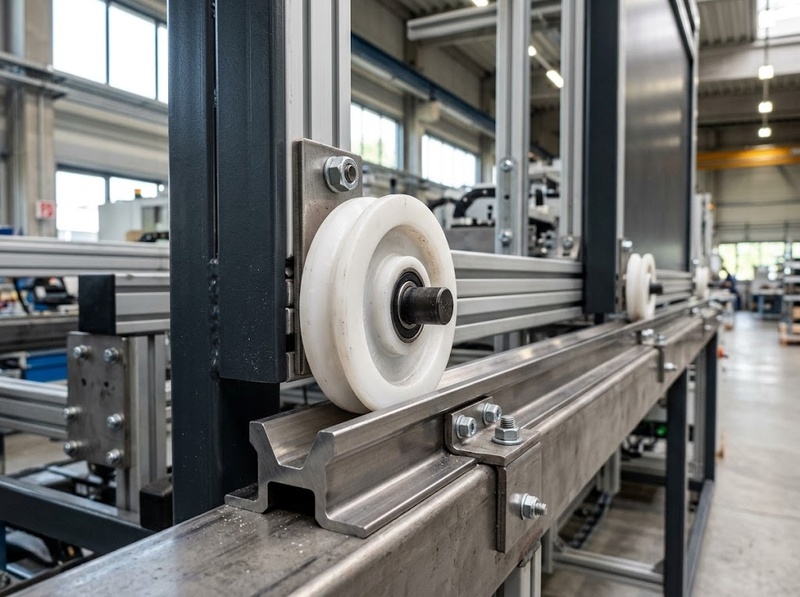

Ứng dụng của bánh xe nhựa có rãnh

Khác với bánh xe phẳng chỉ tiếp xúc trên bề mặt, bánh xe có rãnh tạo liên kết định hướng giữa bánh xe và đường chạy. Vì vậy, loại bánh xe này thường được dùng trong cửa trượt, hệ thống băng tải, thiết bị tự động hóa, cơ cấu kéo đẩy và các bộ phận cần chuyển động lặp lại theo một tuyến cố định.

Bánh xe nhựa có rãnh hoạt động theo nguyên lý nào?

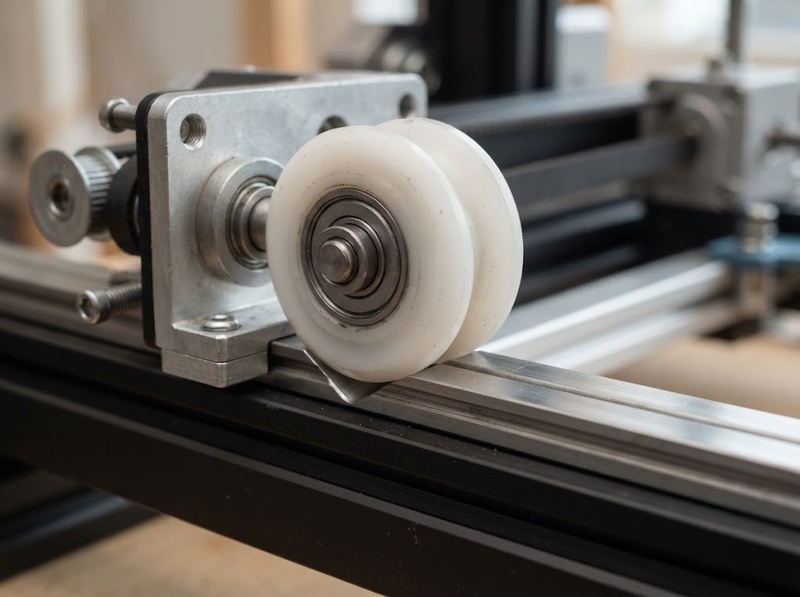

Bánh xe nhựa có rãnh hoạt động dựa trên cơ chế rãnh bánh xe ôm hoặc tiếp xúc với biên dạng ray dẫn hướng. Khi bánh xe quay, phần rãnh giữ vị trí tương đối giữa bánh xe và ray, giúp chuyển động diễn ra theo đúng hướng thiết kế.

Cơ chế này tạo ra ba tác dụng chính:

· Duy trì quỹ đạo chuyển động ổn định

· Giảm hiện tượng bánh xe bị trượt ngang hoặc lệch khỏi ray

· Phân bố lực tiếp xúc đều hơn giữa bánh xe và bề mặt dẫn hướng

Trong hệ thống chạy ray, độ chính xác của chuyển động phụ thuộc vào sự phù hợp giữa hình dạng rãnh bánh xe và biên dạng ray. Rãnh quá rộng có thể làm tăng độ rung, trong khi rãnh quá khít có thể gây tăng ma sát và làm giảm tuổi thọ linh kiện.

Khi nào nên sử dụng bánh xe nhựa có rãnh?

Bánh xe nhựa có rãnh phù hợp khi hệ thống cần chuyển động theo tuyến cố định thay vì di chuyển tự do trên mặt phẳng.

Các trường hợp sử dụng phổ biến gồm:

· Cửa trượt công nghiệp hoặc dân dụng cần bánh xe chạy trên thanh ray

· Hệ thống dẫn hướng trong máy móc tự động hóa

· Cơ cấu kéo đẩy trong dây chuyền sản xuất

· Thiết bị vận chuyển nhẹ cần giảm tiếng ồn khi vận hành

· Cụm trượt cần hạn chế sai lệch vị trí

Đặc biệt, vật liệu nhựa giúp bánh xe có ưu điểm về trọng lượng nhẹ, khả năng giảm rung và giảm tiếng ồn so với một số loại bánh xe kim loại.

Các loại ray và cơ cấu dẫn hướng thường dùng với bánh xe nhựa có rãnh

Bánh xe nhựa có rãnh có thể được thiết kế để làm việc với nhiều dạng đường chạy khác nhau.

Ray chữ V

Ray chữ V là một trong những dạng phổ biến nhất. Rãnh trên bánh xe có biên dạng tương ứng giúp bánh xe tự căn chỉnh vị trí khi di chuyển.

Ứng dụng thường gặp:

· Cửa trượt

· Cổng trượt

· Hệ thống dẫn hướng ngoài trời

Ưu điểm của dạng này là khả năng định tâm tốt và hạn chế bánh xe bị lệch khỏi ray.

Thanh dẫn hướng tròn

Một số bánh xe nhựa có rãnh được thiết kế để ôm quanh thanh tròn hoặc trục dẫn hướng.

Ứng dụng:

· Cơ cấu trượt nhẹ

· Thiết bị thao tác bằng tay

· Hệ thống định vị đơn giản

Thiết kế này giúp tạo chuyển động êm nhưng cần lựa chọn đúng kích thước rãnh để tránh rung lắc.

Ray định hình trong máy tự động hóa

Trong các thiết bị tự động, bánh xe nhựa có rãnh có thể kết hợp với ray kim loại định hình để tạo chuyển động lặp lại.

Yêu cầu quan trọng thường gồm:

· Độ chính xác kích thước rãnh

· Khả năng chịu tải phù hợp

· Độ ổn định khi vận hành liên tục

Ưu điểm của bánh xe nhựa có rãnh trong hệ thống dẫn hướng

Bánh xe nhựa có rãnh được lựa chọn trong nhiều ứng dụng nhờ sự kết hợp giữa khả năng dẫn hướng và đặc tính của vật liệu nhựa.

Một số ưu điểm chính:

· Trọng lượng nhẹ hơn so với bánh xe kim loại cùng kích thước

· Giảm tiếng ồn khi tiếp xúc với ray

· Hạn chế làm xước bề mặt dẫn hướng

· Khả năng chống ăn mòn trong môi trường ẩm

· Không cần bôi trơn nhiều như một số cơ cấu kim loại

Tuy nhiên, khả năng chịu tải của bánh xe nhựa phụ thuộc vào loại nhựa sử dụng, kích thước bánh xe, nhiệt độ làm việc và điều kiện vận hành thực tế.

Những yếu tố cần xem xét khi chọn bánh xe nhựa có rãnh

Để bánh xe hoạt động ổn định, cần lựa chọn dựa trên sự tương thích giữa bánh xe và hệ thống dẫn hướng.

Các yếu tố quan trọng gồm:

Hình dạng và kích thước rãnh

Rãnh phải phù hợp với ray hoặc thanh dẫn hướng. Sai lệch biên dạng có thể gây rung, mòn không đều hoặc làm giảm khả năng định hướng.

Tải trọng làm việc

Bánh xe cần chịu được tải trọng tĩnh và tải trọng động trong quá trình di chuyển. Nếu sử dụng vượt tải, bánh xe nhựa có thể bị biến dạng hoặc mòn nhanh hơn.

Loại vật liệu nhựa

Các loại nhựa kỹ thuật thường được lựa chọn tùy theo yêu cầu sử dụng:

· Nhựa có độ ma sát thấp phù hợp với chuyển động liên tục

· Nhựa chịu va đập phù hợp với môi trường có tải thay đổi

· Nhựa chịu nhiệt phù hợp với môi trường nhiệt độ cao

Điều kiện môi trường

Cần xem xét:

· Nhiệt độ vận hành

· Độ ẩm

· Bụi bẩn

· Hóa chất tiếp xúc

Những yếu tố này ảnh hưởng trực tiếp đến tuổi thọ của bánh xe.

Những lỗi thường gặp khi sử dụng bánh xe nhựa có rãnh

Một số vấn đề có thể xảy ra nếu lựa chọn hoặc lắp đặt không phù hợp:

· Rãnh bánh xe không khớp với ray dẫn hướng

· Bánh xe chịu tải vượt quá khả năng thiết kế

· Ray bị cong hoặc sai vị trí lắp đặt

· Bề mặt tiếp xúc có bụi bẩn gây tăng ma sát

· Bánh xe bị mòn do vận hành liên tục trong điều kiện không phù hợp

Để hạn chế lỗi, cần kiểm tra đồng bộ giữa bánh xe, ray, tải trọng và điều kiện vận hành thay vì chỉ lựa chọn theo đường kính bánh xe.

Bánh xe nhựa có rãnh được sử dụng chủ yếu trong các hệ thống cần chuyển động theo đường ray hoặc dẫn hướng cố định. Cấu tạo rãnh giúp bánh xe duy trì quỹ đạo, giảm lệch hướng và tạo chuyển động ổn định hơn so với bánh xe thông thường.

Việc lựa chọn đúng loại bánh xe cần dựa trên biên dạng ray, tải trọng, vật liệu nhựa và môi trường làm việc. Khi được ứng dụng đúng, bánh xe nhựa có rãnh có thể giúp hệ thống vận hành êm hơn, giảm bảo trì và tăng độ bền của cơ cấu dẫn hướng.
