Bánh xe đẩy là gì và được ứng dụng ở đâu?

Nhờ sự kết hợp giữa bánh xe, ổ trục, giá đỡ và cơ cấu định hướng, bánh xe đẩy có thể phục vụ nhiều yêu cầu khác nhau: chạy thẳng, đổi hướng linh hoạt, giữ thiết bị tại vị trí xác định hoặc vận chuyển tải trong những điều kiện sàn và môi trường khác nhau. Phạm vi sử dụng trải từ thiết bị công nghiệp đến đồ nội thất, thiết bị cơ sở công cộng và giường bệnh; mỗi nhóm ứng dụng có những yêu cầu kỹ thuật riêng.

Bánh xe đẩy là gì?

Về bản chất, bánh xe đẩy là một bộ phận cơ khí biến chuyển động kéo hoặc đẩy của thiết bị thành chuyển động lăn trên bề mặt. So với việc trượt trực tiếp một vật trên sàn, sử dụng bánh xe cho phép thiết bị di chuyển thông qua quá trình bánh quay quanh trục, từ đó tạo ra một hệ thống vận chuyển có khả năng điều khiển hướng đi.

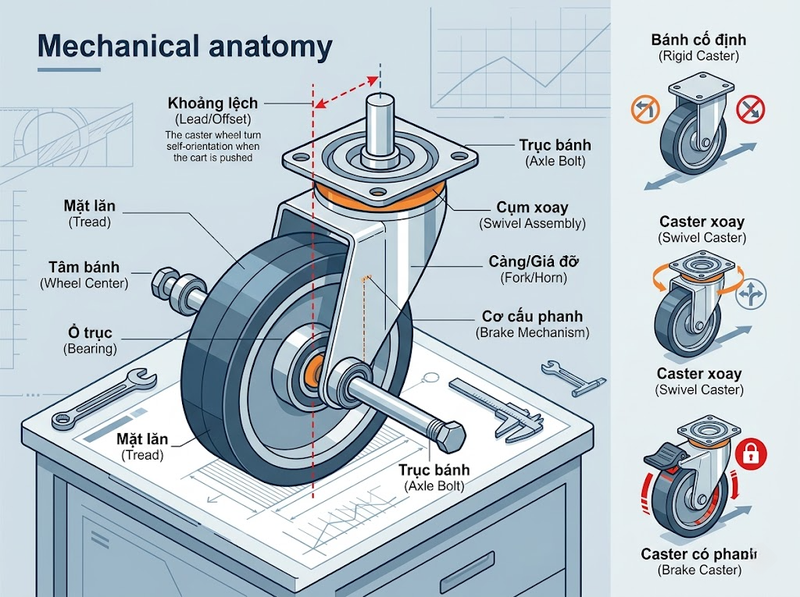

Nếu chỉ xét riêng bánh xe, cấu tạo cơ bản thường gồm lớp lăn hoặc lốp, tâm/vành bánh và ổ trục. Khi bánh được tích hợp vào một caster, hệ thống có thêm càng hoặc giá đỡ, trục bánh và bộ phận liên kết với thiết bị. Với caster xoay, một cụm ổ xoay còn được bố trí giữa phần gá lắp và càng bánh để bánh có thể quay quanh trục thẳng đứng.

Điểm này giải thích vì sao hai sản phẩm có cùng đường kính bánh chưa chắc có cùng chức năng. Một bánh xe cố định chủ yếu hỗ trợ chuyển động theo hướng xác định, trong khi caster xoay có thêm khả năng tự thay đổi hướng. Caster có phanh lại bổ sung chức năng kiểm soát chuyển động. Vì vậy, khi nói một cách chính xác về “bánh xe đẩy”, cần xem xét cả bánh, giá đỡ, cơ cấu xoay, ổ trục và cơ cấu khóa thay vì chỉ nhìn vào phần bánh tiếp xúc với sàn.

Cấu tạo và cơ chế hoạt động của bánh xe đẩy

Phần trực tiếp tiếp xúc với sàn là mặt lăn hoặc lốp bánh. Bên trong là tâm hoặc vành bánh, kết nối với trục thông qua ổ trượt, ổ con lăn hoặc vòng bi tùy thiết kế. Loại ổ trục ảnh hưởng đến lực cần thiết để khởi động và duy trì chuyển động; tài liệu kỹ thuật của Blickle cho thấy đường kính bánh, vật liệu mặt lăn, ổ trục, tải trọng và tình trạng mặt sàn đều ảnh hưởng đến lực cản khi bánh vận hành.

Ở bánh xe cố định, giá đỡ không quay quanh phương thẳng đứng. Bánh chỉ quay quanh trục ngang nên thiết bị có xu hướng duy trì hướng chạy. Ngược lại, caster xoay có ổ xoay nối càng bánh với phần gá. Tâm trục bánh thường được đặt lệch so với trục xoay một khoảng nhất định; kết cấu lệch tâm này giúp càng bánh tự xoay về hướng phù hợp khi thiết bị chuyển động và tạo khả năng đổi hướng mà không cần một cơ cấu lái riêng.

Phanh cũng không phải một cấu tạo duy nhất cho mọi caster. Có thiết kế chỉ khóa chuyển động quay của bánh, thiết kế khóa cả bánh và cụm xoay, hoặc cơ cấu khóa hướng chỉ ngăn caster đổi hướng. Do đó, cụm từ “bánh xe có khóa” chưa đủ để xác định chính xác cách bánh sẽ hoạt động khi khóa được kích hoạt.

Chức năng của bánh xe đẩy trong hệ thống di chuyển

Chức năng đầu tiên của bánh xe đẩy là tiếp nhận tải từ thiết bị và cho phép tải đó di chuyển. Tải truyền từ khung xe hoặc máy xuống giá đỡ, qua trục và ổ trục tới bánh rồi xuống mặt sàn. Vì vậy, khả năng chịu tải không chỉ phụ thuộc vào vật liệu bánh mà còn liên quan đến giá đỡ, ổ trục, đường kính bánh và điều kiện vận hành.

Chức năng thứ hai là kiểm soát hướng chuyển động. Bánh cố định tạo khả năng bám hướng tốt hơn khi chạy thẳng; caster xoay tăng khả năng cơ động khi cần quay đầu hoặc thay đổi hướng trong không gian hẹp. Một cấu hình kết hợp hai caster cố định với hai caster xoay thường được sử dụng để cân bằng giữa khả năng chạy thẳng và khả năng vào cua.

Bánh xe còn ảnh hưởng trực tiếp đến lực cần thiết để vận hành thiết bị. Theo hướng dẫn kỹ thuật của Blickle, bánh có đường kính lớn hơn, mặt lăn cứng hơn, vòng bi phù hợp và bề mặt sàn cứng, phẳng thường giúp giảm lực cản lăn. Ngược lại, vật liệu mềm hơn thường ưu tiên tiếng ồn và bảo vệ bề mặt sàn hơn nhưng có thể tạo lực cản khác so với bánh cứng. Đây là một quan hệ đánh đổi, không phải trường hợp vật liệu nào cũng “tốt nhất” cho mọi mục đích.

Các loại bánh xe đẩy và khác biệt trong cách sử dụng

Bánh xe cố định phù hợp khi thiết bị cần duy trì đường chạy tương đối ổn định. Vì giá đỡ không xoay, bánh không tự đổi hướng quanh trục đứng. Loại này thường đóng vai trò định hướng trong những xe phải di chuyển nhiều theo đường thẳng.

Bánh xe xoay phù hợp khi khả năng cơ động quan trọng hơn việc giữ một hướng cố định. Cụm ổ xoay cho phép càng bánh quay quanh trục đứng nên xe có thể thay đổi hướng theo lực đẩy. Cấu hình nhiều caster xoay giúp thiết bị dễ điều chỉnh vị trí, nhưng cảm giác điều khiển khi chạy thẳng sẽ khác hệ thống sử dụng bánh cố định.

Bánh xe xoay có phanh hoặc khóa hướng được dùng khi thiết bị vừa cần di chuyển vừa cần được kiểm soát tại một số thời điểm. Tuy nhiên, phải xác định cơ cấu khóa tác động lên bánh, cụm xoay hay cả hai trước khi coi phanh là biện pháp cố định thiết bị.

Ngoài kiểu giá đỡ, bánh xe còn khác nhau về vật liệu mặt lăn, đường kính, loại ổ trục và kết cấu chịu tải. Cao su, polyurethane, TPU, nylon, polypropylene, gang hoặc thép tạo ra các đặc tính khác nhau về độ cứng, lực cản lăn, tiếng ồn, khả năng bảo vệ sàn và điều kiện nhiệt độ sử dụng. Vì vậy, việc phân loại bánh chỉ thành “xoay” và “cố định” chưa phản ánh đầy đủ khả năng ứng dụng thực tế.

Bánh xe đẩy được ứng dụng trong những trường hợp nào?

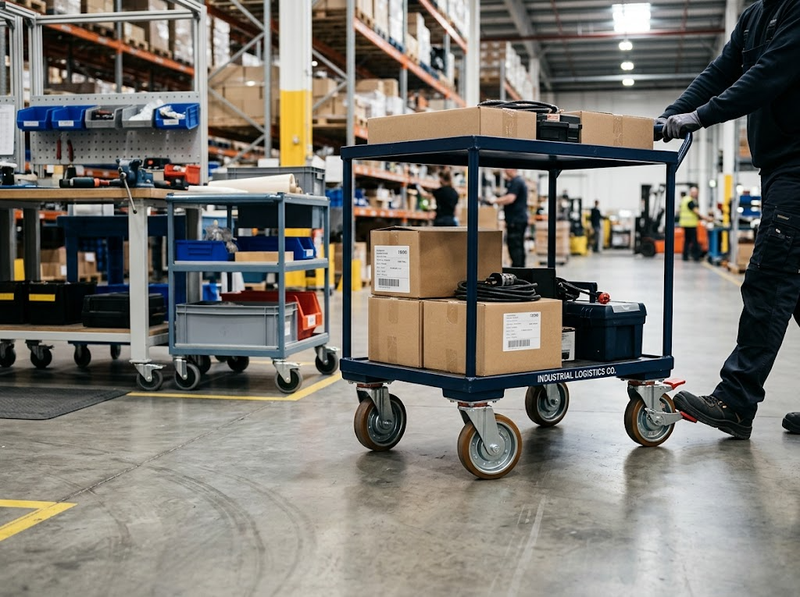

Trong vận chuyển vật liệu và logistics nội bộ, bánh xe đẩy được sử dụng khi hàng hóa hoặc dụng cụ cần được di chuyển nhiều lần trong cùng một khu vực mà không cần một hệ thống truyền động riêng. Xe đẩy hàng, xe chứa vật tư, giá di động và nhiều thiết bị phục vụ sản xuất là những ví dụ điển hình của nhóm ứng dụng này. ISO 22883 quy định các yêu cầu đối với castor và bánh xe dùng cho ứng dụng công nghiệp đẩy tay hoặc kéo bằng nguồn động lực ở tốc độ đến 1,1 m/s, tương đương 4 km/h.

Trong nhà xưởng và thiết bị sản xuất, caster được sử dụng khi máy, bàn thao tác, giá dụng cụ hoặc cụm thiết bị cần khả năng tái bố trí. Trường hợp cần di chuyển theo hành lang hoặc hướng ổn định có thể ưu tiên bánh cố định kết hợp bánh xoay; trường hợp phải xoay trở trong diện tích nhỏ thường cần tỷ lệ caster xoay lớn hơn. Sự phù hợp cuối cùng còn phụ thuộc tải, sàn và tốc độ vận hành.

Trong cơ sở dịch vụ, y tế và môi trường công cộng, bánh xe xuất hiện trên nhiều loại thiết bị cần di chuyển thường xuyên. Tuy nhiên, đây không đơn thuần là cùng một bánh công nghiệp đem sử dụng ở mọi nơi. Danh mục tiêu chuẩn ISO phân tách các yêu cầu cho đồ nội thất theo ISO 22879, ghế xoay theo ISO 22880, thiết bị đẩy tay trong các cơ sở công cộng theo ISO 22881 và giường bệnh theo ISO 22882. Điều đó cho thấy điều kiện ứng dụng có ảnh hưởng trực tiếp đến yêu cầu kỹ thuật của caster.

Bánh xe cũng phù hợp với đồ nội thất, tủ, kệ và thiết bị thương mại khi mục tiêu là có thể thay đổi vị trí mà không phải nâng toàn bộ vật. Tuy vậy, tải trọng thấp không có nghĩa rằng có thể bỏ qua các yếu tố như loại sàn, tiếng ồn hoặc cơ cấu khóa; một bánh quá cứng có thể tạo trải nghiệm khác đáng kể so với bánh có mặt lăn mềm hơn.

Những điều kiện quyết định khả năng sử dụng bánh xe đẩy

Yếu tố đầu tiên là tải trọng thực tế. Không nên lấy tải trọng ghi cho một bánh rồi nhân đơn giản với số bánh và mặc định rằng đó luôn là tải an toàn của cả xe. Theo hướng dẫn tính tải của Blickle, tải yêu cầu trên mỗi caster được xác định từ khối lượng bản thân thiết bị, tải bổ sung tối đa, số bánh thực sự chịu tải và hệ số an toàn. Khi có từ bốn bánh trở lên, tải có thể không phân bố đều trên tất cả bánh do sai lệch mặt sàn hoặc kết cấu.

Yếu tố thứ hai là tốc độ. Đây là một ví dụ cho thấy “bánh chịu được tải” chưa có nghĩa là bánh phù hợp với mọi chế độ vận hành. ISO 22883 áp dụng cho một nhóm ứng dụng tới 1,1 m/s, tương đương 4 km/h, trong khi ISO 22884 dành cho ứng dụng trên 1,1 m/s và tới 4,4 m/s, tương đương 16 km/h. Tăng tốc độ có thể làm thay đổi yêu cầu về tải, ổ trục và kiểm thử, vì vậy không nên mặc định bánh thiết kế cho xe đẩy tay cũng phù hợp với thiết bị được kéo hoặc chạy nhanh hơn.

Mặt sàn và đường kính bánh cũng quyết định khả năng vận hành. Sàn phẳng, cứng cho điều kiện lăn khác với sàn gồ ghề, khe lớn hoặc có chướng ngại. Đường kính lớn thường giúp giảm lực cản và vượt chướng ngại thuận lợi hơn, trong khi vật liệu mặt lăn quyết định sự đánh đổi giữa độ êm, bảo vệ sàn, lực cản và khả năng chịu điều kiện vận hành.

Cuối cùng là môi trường. Nhiệt độ, độ ẩm, hóa chất, yêu cầu chống ăn mòn và vệ sinh có thể làm thay đổi vật liệu bánh, vật liệu giá đỡ và loại ổ trục cần sử dụng. Tài liệu kỹ thuật về lựa chọn caster xem khả năng chịu ăn mòn, nhiệt độ và hóa chất là các điều kiện cần được kiểm tra riêng thay vì chỉ dựa vào kích thước hoặc tải trọng.

Các giới hạn và hiểu lầm thường gặp khi dùng bánh xe đẩy

Một hiểu lầm phổ biến là bốn bánh có cùng tải trọng danh định thì chắc chắn cùng chia tải như nhau. Trên thực tế, chỉ cần khung có sai lệch hoặc sàn không phẳng, một số bánh có thể chịu tải lớn hơn các bánh còn lại. Đây là lý do tính toán thực tế cần xét số bánh chịu tải và hệ số an toàn thay vì chỉ cộng tải trọng danh định.

Hiểu lầm thứ hai là mọi bánh xoay có phanh đều khóa hoàn toàn thiết bị. Cơ cấu phanh có thể chỉ khóa bánh, chỉ khóa hướng xoay hoặc khóa đồng thời cả hai. Nếu thiết bị cần đứng yên để thao tác hoặc đảm bảo vị trí, chức năng của loại khóa cụ thể phải được xác định trước.

Một điểm khác cần tránh là đánh giá bánh xe chỉ dựa trên tải trọng. Tải cao không tự động đồng nghĩa với khả năng chạy nhanh, hoạt động êm, bảo vệ sàn hay chịu được hóa chất và nhiệt độ. ISO 22878 thậm chí quy định riêng các phương pháp và thiết bị kiểm tra hiệu năng của bánh xe và caster, cho thấy khả năng sử dụng cần được đánh giá qua nhiều đặc tính chứ không chỉ một thông số duy nhất.

Cuối cùng, không nên coi “bánh xe đẩy” là một loại linh kiện hoàn toàn đồng nhất cho mọi ngành. Việc ISO xây dựng các tiêu chuẩn khác nhau cho đồ nội thất, ghế xoay, thiết bị cơ sở công cộng, giường bệnh và các ứng dụng công nghiệp ở các dải tốc độ khác nhau phản ánh chính giới hạn này: ứng dụng quyết định yêu cầu đối với bánh xe, chứ không phải mọi caster đều có thể thay thế lẫn nhau.

Bánh xe đẩy là một hệ thống cơ khí giúp tải hoặc thiết bị di chuyển bằng chuyển động lăn và, tùy thiết kế, có thể đảm nhiệm thêm chức năng định hướng, xoay trở hoặc khóa chuyển động. Cấu tạo cơ bản xoay quanh bánh, ổ trục, trục bánh và giá đỡ; caster xoay bổ sung cụm xoay, còn một số phiên bản có thêm cơ cấu phanh hoặc khóa hướng.

Bánh xe đẩy được ứng dụng khi xe, máy, giá kệ, đồ nội thất hoặc thiết bị cần được di chuyển thường xuyên. Tuy nhiên, phạm vi sử dụng phù hợp phải được xác định từ tải trọng, tốc độ, kiểu chuyển hướng, bề mặt sàn, vật liệu bánh và điều kiện môi trường. Vì vậy, câu hỏi quan trọng không chỉ là “bánh xe đẩy dùng để làm gì”, mà còn là cụm bánh đó có được thiết kế đúng cho điều kiện vận hành cụ thể hay không.
