Tải động bánh xe đẩy được xác định thế nào?

Điểm cần tách bạch là: tải động công bố của bánh và tải yêu cầu để chọn bánh cho một xe đẩy không phải cùng một phép tính. Tải động công bố là kết quả đánh giá sản phẩm; còn tải yêu cầu trên mỗi bánh được suy ra từ khối lượng xe, khối lượng hàng, số bánh thực sự chịu tải và hệ số an toàn của ứng dụng.

Tải động bánh xe đẩy phản ánh điều gì khi bánh đang lăn?

Trong ngữ cảnh bánh xe đẩy công nghiệp, “tải động” nên được hiểu là dynamic load capacity: mức tải mà wheel hoặc caster được phép mang khi đang lăn theo điều kiện đã xác định. Đây là một rating vận hành, không phải một lời cam kết rằng bánh sẽ chịu được cùng khối lượng trong mọi tốc độ, mọi mặt sàn và mọi tình huống va đập. Blickle cho biết tải công bố của bánh/caster được xác lập từ khả năng chịu tải trong thử nghiệm động trên băng thử quay.

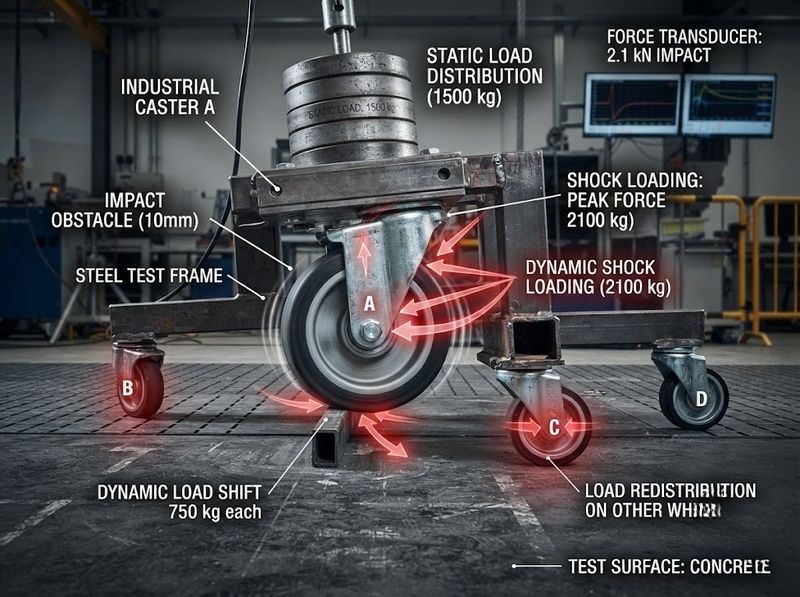

Cách hiểu này cũng cho thấy vì sao “tải động” không nên bị đồng nhất với lực va đập tức thời. Khi xe đi qua khe sàn, gờ cửa hoặc ổ gà, tải trên một bánh có thể tăng đột ngột trong thời gian ngắn; đó là shock loading và là một trong những lý do cần biên an toàn khi chọn caster. Hamilton lưu ý rằng bề mặt không đều, dốc hoặc chướng ngại có thể làm một hay nhiều bánh mất tiếp xúc, khiến các bánh còn lại gánh phần tải lớn hơn.

Vì vậy, ý nghĩa thực tế của tải động là trả lời câu hỏi: bánh có đủ khả năng mang tải trong lúc xe vận hành theo điều kiện đã định hay không? Muốn trả lời đúng, phải đọc rating cùng với tốc độ và điều kiện sử dụng, thay vì chỉ nhìn một con số kilogram.

Tải động được xác lập bằng thử nghiệm và điều kiện chuẩn nào?

Tải động của một mẫu bánh/caster không được xác định chỉ bằng cách lấy kích thước bánh, vật liệu hoặc đường kính rồi suy ra một con số chịu tải. Trong hệ tiêu chuẩn công nghiệp, khả năng làm việc của wheel/castor được kiểm tra bằng các phương pháp thử có điều kiện và tiêu chí xác định. BS EN 12527:1999 quy định phương pháp và thiết bị thử để kiểm tra tính năng của castors và wheels; các tiêu chuẩn cụ thể quy định phép thử và tiêu chí chấp nhận cho từng loại.

Với ứng dụng công nghiệp đẩy tay hoặc kéo bằng động lực ở tốc độ đến 1,1 m/s, tương đương 4 km/h, ISO 22883:2004 quy định các yêu cầu kỹ thuật, kích thước phù hợp và yêu cầu thử nghiệm đối với castors và wheels trong phạm vi này. ISO cho biết phiên bản này đã được xác nhận lại vào năm 2022.

Ở cấp nhà sản xuất, Blickle nêu rõ tải động công bố được kiểm chứng trên băng thử quay theo DIN EN 12527–12533, tương ứng với nhóm ISO 22878–22884. Điều này quan trọng vì nó cho phép người mua hiểu rằng rating là một giá trị đã gắn với phương pháp thử, chứ không phải tải tối đa tuyệt đối tách rời bối cảnh.

Khi đọc catalogue, một thông số đáng tin cậy vì thế nên được xem cùng ít nhất ba dữ kiện: tải công bố trên mỗi wheel/caster, tốc độ áp dụng và tiêu chuẩn hoặc điều kiện thử nếu nhà sản xuất công bố. Nếu một trong các điều kiện vận hành thực tế khắc nghiệt hơn điều kiện rating, cần tăng biên an toàn hoặc dùng rating thấp hơn tương ứng.

Tính tải yêu cầu trên mỗi bánh khác với xác định tải động ra sao?

Đây là chỗ dễ nhầm nhất. Nhà sản xuất xác lập tải động của sản phẩm bằng thử nghiệm, còn người thiết kế hoặc người dùng phải tính tải yêu cầu trên mỗi bánh để xem rating đó có đủ cho xe hay không.

Hướng dẫn của Blickle mô tả tải yêu cầu cho mỗi wheel/castor theo quan hệ:

T = ((E Z) / n) × S

Trong đó, T là tải yêu cầu trên mỗi bánh/caster, E là tự trọng của thiết bị vận chuyển, Z là tải hàng lớn nhất, n là số bánh/caster thực sự chịu tải và S là hệ số an toàn phụ thuộc điều kiện ứng dụng. Blickle giải thích rằng tổng khối lượng được chia cho số bánh chịu tải rồi nhân với hệ số an toàn.

Ví dụ, một xe nặng 80 kg chở tối đa 320 kg có tổng khối lượng làm việc 400 kg. Nếu áp dụng nguyên tắc bảo thủ cho xe 4 caster mà chỉ giả định 3 caster cùng lúc thực sự gánh tải, tải tối thiểu cần tính cho mỗi caster là khoảng 133 kg. Hamilton khuyến nghị chính cách chia tổng tải cho 3 đối với xe 4 caster thông dụng vì trên nền không đều có thể chỉ ba bánh tiếp xúc sàn.

Điểm quan trọng là 133 kg trong ví dụ là tải yêu cầu để chọn caster, không phải cách nhà sản xuất “tạo ra” rating tải động 133 kg. Sau khi có tải yêu cầu, mới đối chiếu với dynamic load rating của sản phẩm tại tốc độ và điều kiện phù hợp. Nếu ứng dụng có va đập, tốc độ cao hoặc nền xấu, hệ số an toàn phải được xử lý theo hướng dẫn kỹ thuật của nhà sản xuất thay vì mặc định rằng phép chia cho 3 đã bao quát mọi tình huống.

Tốc độ, mặt sàn và va đập làm thay đổi biên chịu tải thế nào?

Dynamic load rating có thể giảm khi tốc độ tăng hoặc điều kiện vận hành trở nên khắc nghiệt hơn. Một ví dụ trực tiếp từ TENTE cho cùng một caster đường kính 160 mm: tải động được công bố 800 kg ở 4 km/h nhưng giảm còn 640 kg ở 6 km/h, trong khi tải tĩnh là 1.600 kg. Đây là dữ liệu của một sản phẩm cụ thể, không phải tỷ lệ áp dụng cho mọi caster, nhưng nó minh họa rõ rằng tải động phải được đọc cùng tốc độ.

Blickle cũng xây dựng hệ số an toàn để bù cho sai lệch so với điều kiện chuẩn của họ, gồm mặt sàn phẳng, nhẵn; tốc độ đi bộ 4 km/h; tải phân bố đều; di chuyển thẳng; nhiệt độ môi trường 15–28 °C. Với vận chuyển thủ công trong nhà và chướng ngại nhỏ hơn 5% đường kính bánh, hãng khuyến nghị hệ số 1,0–1,5; vận chuyển thủ công ngoài trời với chướng ngại lớn hơn 5% đường kính bánh là 1,5–2,2. Với vận chuyển cơ giới, các khoảng tương ứng được nâng lên 1,4–2,0 trong nhà và 2,0–3,0 ngoài trời. Đây là hướng dẫn lựa chọn của Blickle, không phải một hằng số bắt buộc cho mọi thương hiệu hay mọi tiêu chuẩn.

Cơ chế phía sau rất trực quan: khi sàn không đều, tải không còn chia đều; khi bánh đập vào gờ, gia tốc va đập tạo ra tải đỉnh; khi tốc độ tăng, tác động lên bánh, ổ bi và càng bánh cũng thay đổi. Vì vậy, chỉ chọn theo tải trọng tĩnh của hàng hóa mà bỏ qua tốc độ, mặt sàn và chướng ngại có thể khiến caster làm việc sát hoặc vượt giới hạn thực tế.

Tải động và tải tĩnh khác nhau ở điểm nào?

Tải tĩnh mô tả khả năng chịu tải khi wheel/caster chủ yếu đứng yên; tải động mô tả khả năng chịu tải khi bánh đang lăn. Blickle cho biết tải tĩnh được kiểm tra riêng theo ISO 22878 và một trong các tiêu chí là mức độ bẹt của bề mặt lăn sau một khoảng thời gian chịu tải.

Hai con số này vì thế không thể thay thế cho nhau. Trên một caster TENTE dùng cho thiết bị vận chuyển, hãng công bố tải động khoảng 125 kg ở 4 km/h và tải tĩnh khoảng 250 kg; trên mẫu caster 160 mm khác, tải động là 800 kg ở 4 km/h, 640 kg ở 6 km/h, còn tải tĩnh 1.600 kg. Các tỷ lệ này chỉ minh họa cho từng sản phẩm cụ thể, không phải quy luật “tải tĩnh luôn gấp đôi tải động”.

Do đó, nếu xe đẩy được sử dụng để di chuyển hàng, thông số cần ưu tiên khi kiểm tra khả năng chịu tải là dynamic load capacity tại tốc độ vận hành tương ứng. Static load capacity chỉ trả lời một câu hỏi khác: bánh chịu được bao nhiêu khi chủ yếu đứng yên dưới tải.

Cách đọc thông số tải động để tránh chọn bánh thiếu tải

Một thông số tải động chỉ hữu ích khi nó được ghép đúng với điều kiện của xe. Trước khi kết luận một caster “đủ tải”, nên kiểm tra theo thứ tự sau:

1. Xác định rating được công bố cho mỗi bánh/caster hay cả bộ

2. Cộng tự trọng xe và tải hàng lớn nhất, không chỉ lấy riêng khối lượng hàng

3. Xác định số bánh thực sự có thể cùng chịu tải; với xe 4 caster trên nền không đều, cần cân nhắc trường hợp chỉ 3 caster gánh tải

4. Đối chiếu tốc độ vận hành với tốc độ đi kèm dynamic load rating

5. Đánh giá mặt sàn, khe/gờ, chướng ngại, môi trường trong nhà hay ngoài trời để chọn biên an toàn phù hợp

6. So sánh tải yêu cầu trên mỗi caster với dynamic load capacity ở điều kiện bằng hoặc khắc nghiệt hơn thực tế, đồng thời ưu tiên dữ liệu có tiêu chuẩn hoặc điều kiện thử rõ ràng

Cách đọc này phù hợp với logic của các hướng dẫn kỹ thuật: Blickle yêu cầu xét tự trọng, tải bổ sung, số bánh chịu tải và hệ số an toàn; Hamilton cảnh báo xe bốn caster có thể chỉ ba bánh tiếp xúc trên mặt sàn không đều; còn các datasheet TENTE cho thấy rating động thay đổi theo tốc độ.

Nếu phải nhớ một nguyên tắc duy nhất, hãy nhớ rằng tải động là rating theo điều kiện. Con số kilogram càng lớn không tự động đồng nghĩa với lựa chọn an toàn hơn nếu tốc độ thử, số bánh chịu tải hoặc điều kiện mặt sàn không phù hợp với thực tế.

Tải động bánh xe đẩy phản ánh giới hạn chịu tải của wheel/caster khi đang di chuyển trong điều kiện xác định. Giá trị này được xác lập bằng thử nghiệm và phải được đọc cùng tốc độ, tiêu chuẩn hoặc điều kiện vận hành liên quan. Khi áp dụng vào xe đẩy, cần tách riêng bước tính tải yêu cầu trên mỗi bánh từ bước xác lập rating của nhà sản xuất.

Vì vậy, cách xác định phù hợp không phải là “lấy tổng tải chia cho số bánh” rồi dừng lại. Cần tính cả tự trọng xe, tải hàng lớn nhất, số bánh thực sự gánh tải, hệ số an toàn và điều kiện sàn/tốc độ; sau đó đối chiếu với dynamic load capacity của sản phẩm. Cách tiếp cận này giúp tránh hai lỗi phổ biến nhất: dùng tải tĩnh thay cho tải động và giả định bốn bánh luôn chia tải hoàn toàn đồng đều.
