Khả năng chịu tải bánh xe đẩy được xác định thế nào?

Khi áp dụng thông số này cho một xe đẩy, điều quan trọng không phải chỉ cộng tải danh định của tất cả bánh. Cần quy đổi tổng khối lượng của xe và hàng thành tải yêu cầu trên từng bánh, xét số bánh thực sự cùng chia tải và hệ số phục vụ phù hợp với điều kiện vận hành.

Khả năng chịu tải bánh xe đẩy phản ánh điều gì?

Khả năng chịu tải bánh xe đẩy phản ánh mức tải làm việc danh định trên một bánh hoặc một cụm caster, chứ không phải tải phá hủy. Nếu một caster được công bố chịu tải 200 kg, con số đó có nghĩa là caster được thiết kế hoặc đánh giá để mang mức tải tương ứng theo điều kiện mà nhà sản xuất quy định. Nó không có nghĩa rằng đến 201 kg caster sẽ hỏng ngay, cũng không có nghĩa 200 kg luôn an toàn trong mọi điều kiện sử dụng.

Điểm cần phân biệt là “bánh xe” và “cụm caster”. Một bánh rời có thể có khả năng chịu tải cao, nhưng khi lắp vào càng, trục, ổ bi xoay và tấm gá, giới hạn của cụm hoàn chỉnh sẽ bị chi phối bởi chi tiết yếu nhất trong đường truyền lực. Vì thế, nếu thiết bị sử dụng caster hoàn chỉnh, thông số cần dùng để tính tải là tải danh định của cụm caster, không phải chỉ tải của vành hoặc bánh rời.

Thông số tải danh định cũng không tự động bằng tải cho phép của cả xe đẩy. Tải của xe còn phụ thuộc vào cách phân bố trọng lượng. Nếu trọng tâm hàng lệch về một phía, các caster gần trọng tâm sẽ nhận phản lực lớn hơn các caster còn lại. Do đó, tổng tải lý thuyết bằng “số bánh × tải mỗi bánh” chỉ đúng khi tải được chia đều trong điều kiện lý tưởng.

Tải trọng danh định của bánh xe được xác định ra sao?

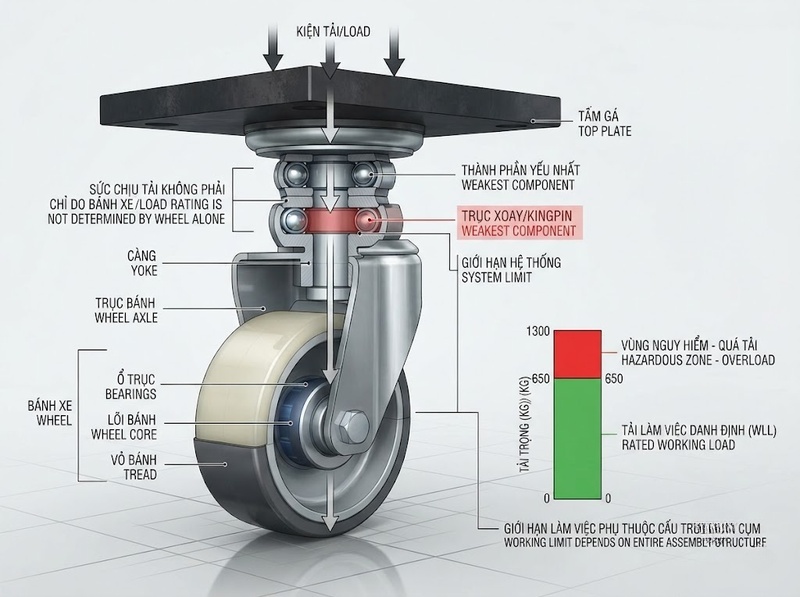

Tải danh định được xác lập từ khả năng làm việc của các bộ phận chịu lực và từ điều kiện thử mà nhà sản xuất hoặc phương pháp thử áp dụng quy định. Với caster hoàn chỉnh, đường truyền lực đi từ mặt tiếp xúc của bánh qua lốp hoặc lớp chạy, lõi bánh, ổ trục, trục bánh, càng, cụm xoay và tấm hoặc lỗ lắp. Bất kỳ bộ phận nào đạt giới hạn trước đều có thể trở thành yếu tố quyết định tải của cả cụm.

Vì vậy, hai sản phẩm có cùng đường kính bánh chưa chắc có cùng tải danh định. Khác biệt về vật liệu lõi, kết cấu ổ trục, chiều dày càng, đường kính trục, cụm xoay hoặc phương pháp gá có thể làm thay đổi giới hạn chịu lực. Đây là lý do thông số kỹ thuật của đúng mã caster hoàn chỉnh quan trọng hơn việc suy đoán tải từ kích thước bên ngoài.

Cần đọc thêm điều kiện đi kèm thông số. Một số tài liệu kỹ thuật tách tải tĩnh và tải khi lăn; một số khác công bố tải làm việc trong một dải tốc độ, nhiệt độ hoặc mặt sàn nhất định. Hai giá trị này không nên được thay thế cho nhau. Tải tĩnh chỉ mô tả trạng thái đỡ tải khi gần như không chuyển động, trong khi tải động còn chịu ảnh hưởng của lăn, rung, va đập và chu kỳ tải.

Nguồn ưu tiên để xác nhận một giá trị chịu tải là bảng thông số của nhà sản xuất và phương pháp thử hoặc tiêu chuẩn thử bánh/caster mà sản phẩm viện dẫn. Nếu tài liệu không nêu rõ sản phẩm được đánh giá ở trạng thái nào, tốc độ nào hoặc với cụm lắp nào, nên xem con số tải là thiếu điều kiện để áp dụng trực tiếp cho một trường hợp vận hành khắc nghiệt.

Cách tính tải yêu cầu cho từng bánh xe đẩy

Bước đầu tiên là xác định tổng khối lượng phải mang:

M tổng = M xe M hàng

Sau đó quy đổi về tải yêu cầu trên mỗi caster:

C yêu cầu ≥ K × M tổng / n hiệu dụng

Trong đó, K là hệ số phục vụ hoặc hệ số dự phòng được chọn theo điều kiện sử dụng; n hiệu dụng là số caster được giả định thực sự cùng chịu tải. Nếu nhà sản xuất đã quy định sẵn cách áp dụng hệ số phục vụ, nên dùng đúng hướng dẫn đó thay vì tự nhân nhiều lớp hệ số.

Ví dụ, một xe nặng 100 kg chở tối đa 500 kg có tổng khối lượng 600 kg. Nếu xe dùng bốn caster nhưng thiết kế bảo thủ lấy ba caster cùng chịu tải, tải cơ sở trên mỗi caster là:

600 / 3 = 200 kg/caster

Con số 200 kg mới là mức cơ sở trước khi xét hệ số phục vụ và các điều kiện làm việc cụ thể. Vì thế, dùng bốn caster có tải danh định 150 kg rồi suy ra “tổng tải 600 kg” là cách tính có thể thiếu dự phòng: chỉ cần mặt sàn hoặc khung làm một bánh giảm tiếp xúc, ba bánh còn lại đã phải nhận trung bình khoảng 200 kg mỗi bánh.

Nếu catalog biểu diễn tải bằng newton thay vì kilogram tương đương, cần giữ nhất quán đơn vị và tính theo lực. Trong thực tế thương mại, nhiều catalog ghi tải bằng kg để thuận tiện cho chọn sản phẩm; điều đó không làm thay đổi nguyên tắc rằng tải cơ học thực chất là lực truyền qua bánh và cụm gá.

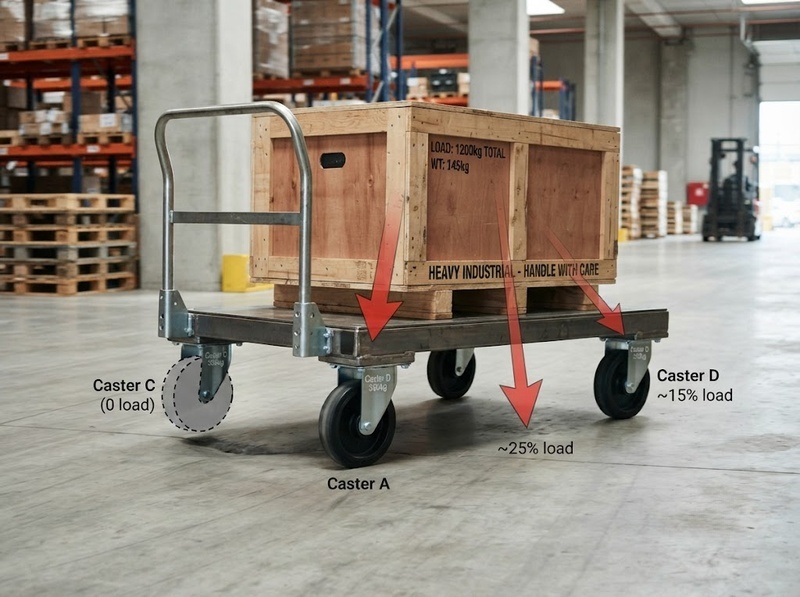

Vì sao xe bốn bánh thường chỉ tính ba bánh chịu tải?

Ba điểm luôn xác định được một mặt phẳng, còn bốn điểm chỉ cùng tiếp xúc hoàn toàn khi mặt sàn, khung xe và kích thước lắp đủ chính xác. Trên nền không phẳng hoặc khi khung bị xoắn nhẹ, một trong bốn caster có thể giảm tải đáng kể hoặc tạm thời mất tiếp xúc. Tải khi đó chuyển sang ba caster còn lại.

Đó là cơ sở của quy ước thiết kế bảo thủ thường dùng với xe bốn bánh: tính tải theo ba bánh chịu lực, thay vì giả định bốn bánh luôn chia đều 25% tải. Quy ước này không phải là lời khẳng định rằng bánh thứ tư không mang tải; nó là cách dự phòng cho sai lệch hình học và mặt sàn trong thực tế.

Phân bố tải còn thay đổi theo vị trí trọng tâm. Khi hàng đặt lệch, hai caster gần phía tải có thể chịu lực lớn hơn nhiều so với mức trung bình. Vì vậy, phép chia cho ba vẫn chỉ là mô hình tính cơ sở; với xe có tải lệch cố hữu, kết cấu dài, tải tập trung hoặc gia tốc lớn, cần kiểm tra phản lực tại từng vị trí thay vì chỉ dùng tải trung bình.

Với xe sáu bánh hoặc nhiều hơn, cũng không nên mặc định lấy tổng tải chia đều cho toàn bộ số bánh. Khả năng chia tải phụ thuộc vào độ cứng khung, cao độ lắp và việc hệ thống có cơ cấu cân bằng hay treo bù tải hay không.

Khi nào tải cho phép thấp hơn thông số danh định?

Tải danh định chỉ có ý nghĩa trong phạm vi điều kiện mà nó được xác lập. Khi điều kiện thực tế khắc nghiệt hơn, tải cho phép nên được giảm hoặc phải chọn caster có dự phòng lớn hơn.

Va đập và chướng ngại vật làm tải tức thời tăng cao hơn tải do trọng lượng tĩnh. Khi bánh đập vào mép gờ, khe sàn hoặc ổ gà, lực không còn truyền đều theo trạng thái lăn ổn định. Caster có thể chịu xung lực lớn ở bánh, trục và cụm xoay dù khối lượng hàng không thay đổi.

Tốc độ và quãng chạy liên tục làm tăng số chu kỳ tải và nhiệt sinh ra tại lốp, ổ trục hoặc bề mặt tiếp xúc. Một tải phù hợp cho xe đẩy chậm, chạy quãng ngắn chưa chắc phù hợp khi cùng caster phải chạy liên tục ở tốc độ cao hơn điều kiện công bố.

Nhiệt độ có thể làm thay đổi độ cứng, độ bền hoặc biến dạng của vật liệu bánh và chất bôi trơn. Vì vậy, tải ở nhiệt độ phòng không nên mặc định áp dụng nguyên vẹn cho môi trường nóng hoặc lạnh ngoài dải mà nhà sản xuất cho phép.

Lắp đặt và tải ngang cũng là giới hạn quan trọng. Tải danh định chủ yếu mô tả đường truyền lực mà caster được thiết kế để chịu. Tấm gá không phẳng, bu lông lỏng, kết cấu đỡ yếu hoặc lực ngang lớn có thể tạo mô men và ứng suất không được phản ánh bằng phép tính tải thẳng đứng đơn giản.

Do đó, “caster có tải danh định cao hơn tải tính toán” mới là điều kiện cần, chưa phải điều kiện đủ. Giá trị đó chỉ phù hợp khi tốc độ, sàn, nhiệt độ, cách gá và chế độ va đập cũng nằm trong giới hạn kỹ thuật của sản phẩm.

Cách đọc thông số chịu tải để tránh chọn sai giới hạn

Khi đánh giá khả năng chịu tải bánh xe đẩy, nên đọc thông số theo một trình tự nhất quán thay vì chỉ nhìn con số lớn nhất trên catalog:

1. Xác định giá trị được công bố cho bánh rời hay cho cụm caster hoàn chỉnh

2. Kiểm tra đó là tải tĩnh, tải động hay tải làm việc trong điều kiện thử cụ thể

3. Tính tổng khối lượng xe và hàng, sau đó quy đổi về tải trên từng caster bằng số bánh chịu tải hiệu dụng

4. Áp dụng hệ số phục vụ hoặc hệ số dự phòng theo hướng dẫn kỹ thuật và mức va đập của ứng dụng

5. Đối chiếu tốc độ, mặt sàn, nhiệt độ, kiểu gá và các giới hạn vận hành khác với datasheet của đúng mã sản phẩm

Trình tự này giúp tách hai vấn đề thường bị trộn lẫn: caster có khả năng chịu một mức tải nhất định và caster có phù hợp để làm việc trên một xe cụ thể hay không. Một giá trị tải cao không thể bù cho việc dùng sai điều kiện vận hành, cũng như một phép cộng tải danh định của nhiều bánh không thể thay thế cho việc kiểm tra phân bố tải.

Điểm thực hành quan trọng nhất là chọn theo tải yêu cầu trên caster chịu tải nặng nhất, không theo tải trung bình lý tưởng của toàn bộ xe. Khi dữ liệu về mặt sàn, tốc độ hoặc phân bố trọng tâm chưa chắc chắn, cần giữ dự phòng thay vì dùng sát giới hạn công bố.

Khả năng chịu tải bánh xe đẩy là giới hạn tải làm việc danh định của một bánh hoặc cụm caster trong điều kiện xác định, không phải tải phá hủy và cũng không phải năng lực tải của cả xe theo phép cộng đơn giản. Để xác định đúng, cần bắt đầu từ tổng khối lượng xe và hàng, quy đổi về tải trên số caster chịu lực hiệu dụng, áp dụng hệ số phục vụ phù hợp rồi đối chiếu với điều kiện công bố của sản phẩm. Với xe bốn bánh, việc tính bảo thủ theo ba bánh chịu tải giúp tránh sai số do mặt sàn, khung và phân bố tải không hoàn toàn đều.
