Kết cấu càng ảnh hưởng đến khả năng chịu lực thế nào?

Điểm cần phân biệt là khả năng chịu tải của càng và độ ổn định của toàn bộ thiết bị không hoàn toàn giống nhau. Càng đủ cứng giúp giữ đúng vị trí trục bánh, hạn chế biến dạng và độ rơ; nhưng khả năng chống lật của xe còn phụ thuộc khoảng cách các bánh, trọng tâm và cách bố trí caster. Do đó, kết cấu càng là một mắt xích quyết định tải và độ ổn định chuyển động, chứ không phải yếu tố duy nhất.

Càng truyền tải trọng qua bộ bánh xe như thế nào?

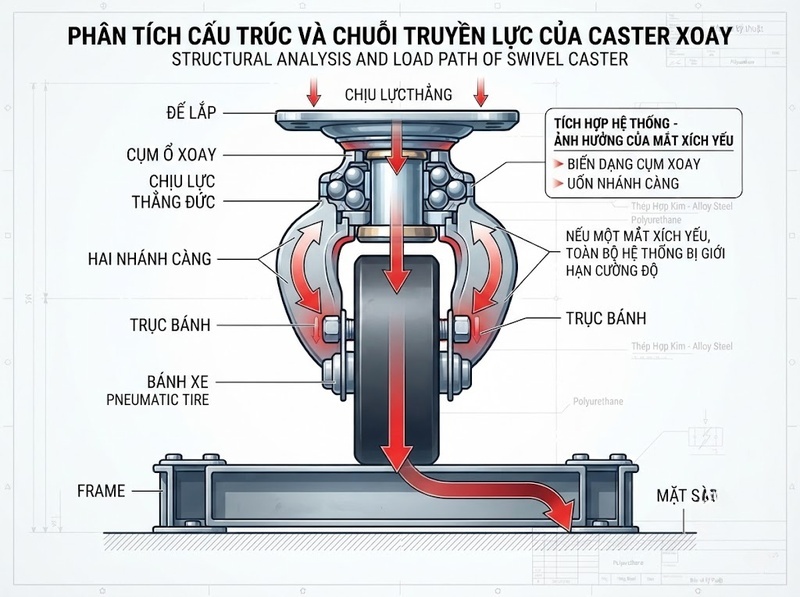

Có thể hình dung đường truyền tải của một caster xoay theo chuỗi:

Khung thiết bị → đế lắp → cụm xoay → càng → trục bánh → bánh → mặt sàn.

Mỗi điểm trong chuỗi đều có thể trở thành giới hạn. Nếu bánh chịu được 500 kg nhưng càng hoặc cụm xoay chỉ được định mức 300 kg, bộ caster không thể được coi là caster 500 kg. Đây là lý do tải của bánh rời và tải của caster hoàn chỉnh cần được đọc riêng trên bảng thông số. Các hướng dẫn lựa chọn caster của Blickle cũng tách bước xác định tải yêu cầu với bước chọn loại bracket phù hợp.

Khi tải đặt lên caster, hai nhánh càng phải giữ trục bánh đúng vị trí trong khi chịu lực cắt, uốn và những thành phần tải ngang phát sinh lúc đổi hướng hoặc va chạm. Nếu càng biến dạng quá lớn dù chưa gãy, trục bánh có thể mất song song với đế, làm tăng lực cản, độ rơ và tải không đều giữa hai bên.

Vì vậy, “chịu tải” không chỉ là chưa phá hủy. Một kết cấu tốt còn phải duy trì đủ độ cứng để hình học của caster không thay đổi đáng kể trong vùng tải làm việc.

Tiết diện càng quyết định giới hạn uốn và độ cứng

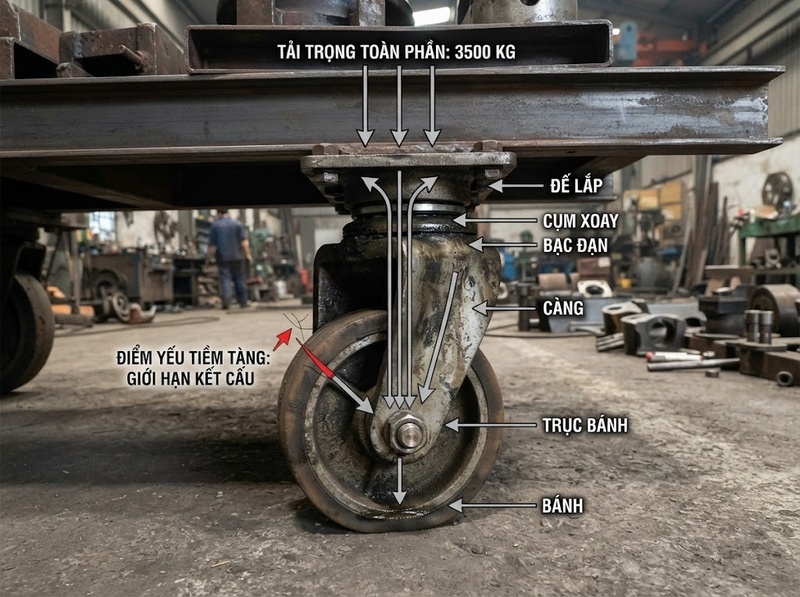

Hai càng bên có thể xem như các phần tử kết cấu nối vùng lắp phía trên với trục bánh phía dưới. Khi tải tăng, ứng suất và biến dạng tại các vùng này cũng tăng. Những vị trí thường nhạy cảm không chỉ nằm giữa tấm càng mà còn quanh lỗ trục, các đoạn chuyển tiết diện, mép uốn và vùng nối với cụm phía trên.

Do đó, khả năng chịu lực phụ thuộc đồng thời vào độ dày, chiều rộng tiết diện, hình dạng tạo gân và khoảng cách hình học giữa điểm đặt tải với trục bánh. Chỉ tăng độ dày chưa đủ để khẳng định tải sẽ tăng theo cùng một tỷ lệ. Hai càng cùng dùng thép 4 mm nhưng một thiết kế có mép gấp, gân tăng cứng và vùng lỗ trục được gia cường có thể cứng hơn đáng kể một tấm phẳng có hình học kém tối ưu.

Điều này cũng giải thích vì sao các bracket hạng nặng thường không đơn giản là phiên bản “dày hơn”. Trong danh mục của Blickle, các dòng tải nặng sử dụng heavy fork, heavy top plate, cụm ổ xoay được gia cường và các bề mặt ổ bi định hình, tôi cứng để tăng khả năng chịu tải và chống va đập.

Một hiểu nhầm phổ biến là nhìn riêng chiều dày tấm thép để đánh giá càng bánh xe chịu lực. Thực tế, cần nhìn cả tiết diện hoàn chỉnh. Một vùng nhỏ bị yếu quanh lỗ trục hoặc mối nối vẫn có thể trở thành điểm giới hạn dù phần thân càng rất dày.

Cụm xoay và độ lệch tâm tạo tải phụ lên càng

Ở caster xoay, tâm trục bánh thường không nằm ngay dưới trục xoay đứng. Khoảng cách ngang giữa hai tâm này được gọi là offset hay độ lệch tâm. Blickle mô tả offset là yếu tố cho phép caster tự định hướng khi chuyển động và tạo đặc tính chạy thẳng ổn định; nó cũng ảnh hưởng trực tiếp đến lực cần thiết để xoay caster.

Nhưng offset đồng thời tạo ra một bài toán kết cấu. Nếu tải thẳng đứng tác dụng tại bánh là (F) và khoảng lệch ngang là (e), mô-men mà phần kết cấu phía trên phải tiếp nhận có xu hướng tỷ lệ với:

M ≈ F × e

Nghĩa là với cùng tải, tăng offset sẽ tăng cánh tay đòn và mô-men uốn mà càng, cụm xoay và vùng lắp phải chống lại. Đây là một trade-off quan trọng: offset thích hợp giúp caster tự xoay và bám hướng tốt, nhưng không thể tăng tùy ý mà không tăng yêu cầu về độ cứng kết cấu.

Cụm ổ xoay phía trên vì thế cũng là một phần của bài toán chịu lực. Các bracket hạng nặng của Blickle sử dụng cấu hình như hai vòng bi, bốn vị trí đỡ bi được tạo hình và tôi cứng hoặc kết cấu ổ xoay chịu tải nặng để chống tải và va đập tốt hơn.

Về độ ổn định, điều quan trọng không phải loại bỏ hoàn toàn offset mà là phối hợp offset với độ cứng của càng và cụm xoay. Nếu offset lớn trong khi càng mềm hoặc cụm xoay có độ rơ cao, caster dễ phát sinh chuyển vị lớn hơn dưới tải và khó giữ hình học thiết kế.

Vật liệu và công nghệ chế tạo thay đổi tải danh định

Cùng là càng bằng thép nhưng kết cấu thép dập và kết cấu thép hàn tải nặng có thể nằm ở những cấp tải rất khác nhau. Điều quyết định không chỉ là tên vật liệu mà còn là chiều dày, hình dạng sau tạo hình, kích thước đế, cấu trúc cụm xoay, kingpin, vùng chịu lực và chất lượng liên kết.

Danh mục bracket của Blickle cho thấy rõ sự phân cấp này. Ví dụ, dòng LKR bằng thép dập tải nặng được công bố đến khoảng 350 kg, dòng LH với heavy fork và heavy top plate đến khoảng 900 kg, trong khi dòng LO dùng kết cấu thép hàn đặc tải nặng đạt đến khoảng 1.200 kg. Đây là giới hạn của các hệ kết cấu khác nhau, không phải bằng chứng rằng riêng việc chuyển từ dập sang hàn sẽ tự động tạo ra mức tăng tải đó.

Kết cấu hàn cho phép nhà thiết kế sử dụng các tấm dày, tiết diện lớn và gia cường cục bộ tại vùng chịu mô-men cao. Ngược lại, kết cấu dập có thể khai thác mép gấp và hình dạng tạo cứng với khối lượng thấp hơn. Hiệu quả cuối cùng vẫn phụ thuộc thiết kế tổng thể và kiểm chứng tải.

Mối hàn, vùng chuyển tiếp và liên kết trục cũng không được xem là chi tiết phụ. Một càng có thân rất khỏe nhưng liên kết yếu vẫn bị giới hạn bởi liên kết đó. Vì thế, tải danh định của caster phải được xem như kết quả của toàn bộ hệ kết cấu, không phải phép cộng đơn giản từ độ dày và giới hạn bền của vật liệu.

Tải tĩnh, tải động và va đập làm giới hạn chịu tải khác nhau

Tải đặt lên caster khi thiết bị đứng yên khác đáng kể tải khi caster đang lăn qua chướng ngại, đổi hướng hoặc chạy ở tốc độ cao hơn. Blickle cho biết tải động của bánh và caster được xác định bằng thử nghiệm quay theo nhóm DIN EN 12527–12533 và các tiêu chuẩn ISO tương ứng; BS EN 12532 hiện bao phủ caster và bánh dùng cho ứng dụng tới 1,1 m/s, tức 4 km/h.

Điều kiện thử cũng cho thấy vì sao chỉ dùng tải tĩnh để đánh giá càng là chưa đủ. Theo phân loại kỹ thuật của Blickle, caster thiết bị vận chuyển thử theo DIN EN 12532/ISO 22883 ở 4 km/h, trên bề mặt cứng với chướng ngại quy định theo đường kính bánh và trải qua 15.000 vòng quay với tối thiểu 500 lần vượt chướng ngại. Caster dành cho tốc độ cao hơn được kiểm tra theo nhóm EN 12533/ISO 22884.

Thông số sản phẩm thực tế cũng phản ánh chênh lệch này. Một caster TENTE đường kính 160 mm được công bố tải tĩnh 1.100 kg nhưng tải động 550 kg ở 4 km/h và 440 kg ở 6 km/h. Các con số này không phải hệ số áp dụng chung cho mọi caster, nhưng minh họa rõ rằng tải cho phép có thể giảm khi điều kiện chuyển động khắc nghiệt hơn.

Khi tính tải yêu cầu, Blickle sử dụng quan hệ:

T = (E Z) / n × S

trong đó (E) là khối lượng thiết bị, (Z) là tải bổ sung, (n) là số caster thực sự chịu tải và (S) là hệ số an toàn theo điều kiện vận hành. Hãng đưa ra dải tham khảo khoảng 1,0–1,5 cho vận chuyển thủ công trong nhà trên điều kiện thuận lợi, 1,5–2,2 cho thủ công ngoài trời, 1,4–2,0 cho vận chuyển cơ giới trong nhà và 2,0–3,0 cho cơ giới ngoài trời có chướng ngại. Đây là hướng dẫn thiết kế của nhà sản xuất, không phải hệ số mặc định cho mọi ứng dụng.

Như vậy, cùng một càng có thể làm việc an toàn với tải đứng yên nhưng không còn đủ dự phòng khi thường xuyên chịu va đập. Tải động và tải xung kích mới là nơi độ cứng của càng, cụm xoay và liên kết thể hiện rõ giới hạn.

Đánh giá càng bánh xe chịu lực cần nhìn những thông số nào?

Không nên đánh giá càng chỉ bằng quan sát “dày hay mỏng”. Cách chắc chắn hơn là bắt đầu từ tải làm việc của caster hoàn chỉnh, rồi kiểm tra xem cấu trúc càng và các thành phần liên quan có phù hợp với điều kiện vận hành hay không.

Các thông số đáng kiểm tra gồm:

· Tải động tại tốc độ làm việc, thay vì chỉ nhìn tải tĩnh

· Kiểu housing/càng, vật liệu và dạng kết cấu dập, hàn hoặc gia cường

· Cấu trúc cụm xoay, ổ bi, kingpin và mức độ gia cường tại vùng chịu tải

· Offset, vì thông số này liên quan đồng thời đến khả năng tự xoay và mô-men tác dụng lên kết cấu

· Kích thước đế lắp và bề mặt tiếp xúc, bởi Blickle lưu ý top plate cần tiếp xúc đầy đủ với bề mặt lắp để đạt khả năng chịu tải tối đa

· Tiêu chuẩn và điều kiện thử tải, đặc biệt tốc độ, chướng ngại, nhiệt độ và loại ứng dụng

Một ví dụ theo công thức tải của Blickle: thiết bị và hàng có tổng khối lượng 600 kg, dùng bốn caster thực sự cùng chịu tải và chọn hệ số (S = 1,5), tải yêu cầu sẽ là:

T = 600 / 4 × 1,5 = 225 kg/caster

Nếu hình học khung hoặc mặt sàn khiến chỉ ba caster có thể được xem là chịu tải đáng tin cậy tại một thời điểm, cùng phép tính sẽ thành:

T = 600 / 3 × 1,5 = 300 kg/caster

Ví dụ cho thấy việc nâng cấp càng từ cấp khoảng 250 kg lên 300–350 kg đôi khi không xuất phát từ việc tăng tổng khối lượng xe, mà từ cách tải thực tế được phân bố và hệ số dự phòng cần thiết. Phạm vi hệ số phải được chọn theo điều kiện ứng dụng và hướng dẫn kỹ thuật tương ứng.

Quan trọng nhất, hãy so sánh tải danh định của cả caster với tải yêu cầu, sau đó mới dùng cấu trúc càng để đánh giá vì sao caster đạt được mức tải đó. Một càng lớn không thể bù cho bánh hoặc ổ xoay bị định mức thấp; ngược lại, một bánh tải cao cũng không thể bù cho càng yếu.

Kết cấu càng ảnh hưởng trực tiếp đến khả năng chịu lực vì nó quyết định đường truyền tải, độ cứng chống uốn, khả năng giữ trục bánh và mức mô-men mà cụm xoay phải tiếp nhận. Tiết diện hợp lý, vùng lỗ trục đủ khỏe, cụm xoay được gia cường và liên kết chắc chắn giúp caster duy trì hình học tốt hơn khi tải tăng.

Tuy nhiên, càng bánh xe chịu lực không nên được đánh giá độc lập bằng độ dày hoặc vật liệu. Tải có ý nghĩa nhất là tải của caster hoàn chỉnh trong đúng điều kiện vận hành. Khi tốc độ, va đập, mặt sàn hoặc phân bố tải thay đổi, tải cho phép cũng phải được xem xét lại thay vì lấy tải tĩnh hoặc tải của riêng bánh làm chuẩn.
