Tải phân bố ảnh hưởng đến bánh xe đẩy thế nào?

Điểm cần quan tâm khi đánh giá tải phân bố bánh xe đẩy không phải chỉ là tổng khối lượng, mà là tải lớn nhất có thể xuất hiện trên một bánh trong điều kiện vận hành thực tế. Blickle cũng lưu ý rằng với hệ thống từ bốn bánh trở lên, tải tác dụng lên từng bánh có thể khác nhau và tải yêu cầu phải xét cả số bánh thực sự tham gia đỡ tải cùng hệ số an toàn theo điều kiện sử dụng.

Tải phân bố quyết định trực tiếp tải mà từng bánh phải chịu

Trong trường hợp lý tưởng, xe đứng trên mặt phẳng cứng, khung không biến dạng và trọng tâm nằm chính giữa vùng được các bánh đỡ, tổng tải có thể được phân bố gần như bằng nhau. Với bốn bánh cùng đặc tính, mỗi bánh khi đó chịu khoảng 25% tổng tải.

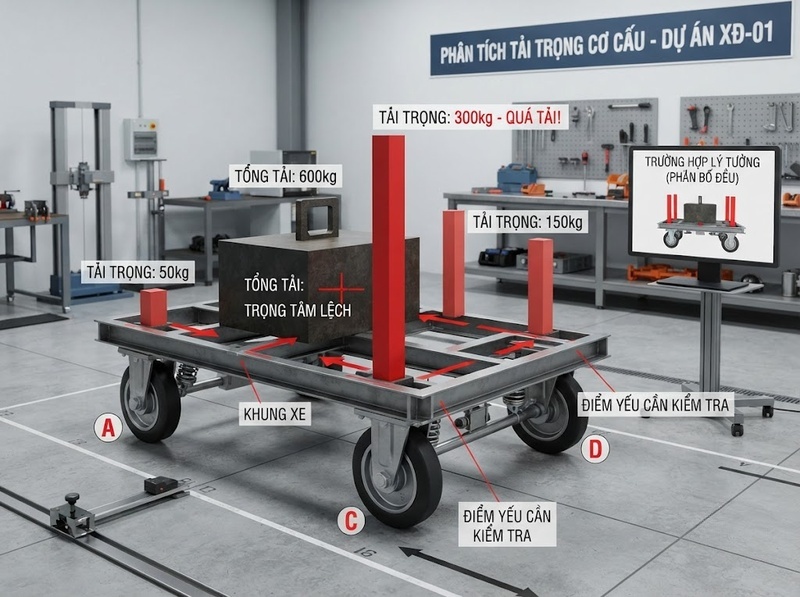

Tuy nhiên, đây chỉ là một trạng thái đặc biệt. Chỉ cần trọng tâm dịch chuyển hoặc một bánh tiếp xúc mặt sàn khác ba bánh còn lại, phản lực tại từng điểm đỡ sẽ thay đổi. Bánh nằm gần trọng tâm hơn nhận tải lớn hơn, còn bánh ở xa có thể nhận tải nhỏ hơn đáng kể.

Điều này tạo ra một nguyên tắc quan trọng: khả năng chịu tải của cả xe không thể đánh giá đơn giản bằng tải danh định của một bánh nhân với số lượng bánh. Một bánh đã vượt giới hạn làm việc vẫn có thể trở thành điểm yếu của hệ thống dù những bánh khác chưa dùng hết khả năng chịu tải. Các hướng dẫn lựa chọn caster công nghiệp cũng cảnh báo rằng phép chia tổng tải cho bốn có thể dẫn tới sai số lớn khi hàng không được đặt cân bằng theo chiều dài và chiều rộng của xe.

Tải cao hơn trên một bánh đồng nghĩa cụm bánh, ổ lăn, trục, giá đỡ và vùng tiếp xúc giữa bánh với sàn đều phải truyền lực lớn hơn. Khi tình trạng này kéo dài, bánh chịu tải lớn nhất sẽ là vị trí cần được kiểm tra trước khi đánh giá độ phù hợp của toàn bộ hệ thống.

Vị trí trọng tâm làm tải trên các bánh thay đổi như thế nào?

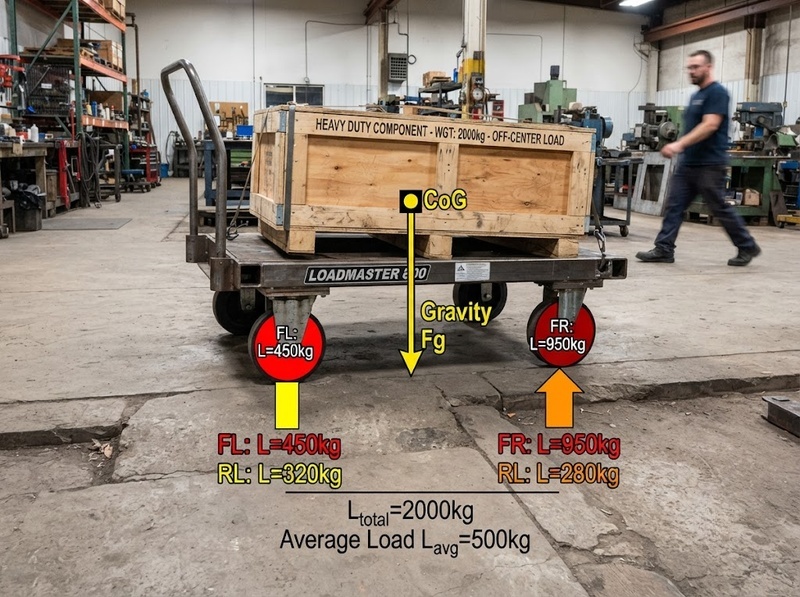

Cơ chế phân bố tải có thể hình dung thông qua mômen quanh các điểm đỡ. Khi trọng tâm dịch chuyển về một đầu xe, tổng phản lực ở cặp bánh phía đó tăng lên. Nếu trọng tâm đồng thời lệch sang một bên, bánh nằm gần góc mà trọng tâm hướng tới sẽ nhận tỷ lệ tải cao nhất.

Ví dụ, xét một xe bốn bánh có khoảng cách trước–sau 800 mm và khoảng cách trái–phải 500 mm, tổng tải 400 kg. Nếu trọng tâm nằm chính giữa, mô hình lý tưởng cho kết quả khoảng 100 kg trên mỗi bánh.

Giả sử trọng tâm dịch 100 mm về phía trước và 50 mm sang phải. Theo mô hình phân bố tĩnh theo khoảng cách, phía trước nhận khoảng 62,5% tổng tải và phía phải nhận khoảng 60%. Khi kết hợp hai tỷ lệ này, tải xấp xỉ trên bốn vị trí là:

· Bánh trước phải: 150 kg

· Bánh trước trái: 100 kg

· Bánh sau phải: 90 kg

· Bánh sau trái: 60 kg

Tổng tải vẫn là 400 kg, nhưng bánh nặng nhất đã tăng từ 100 lên khoảng 150 kg, tức tăng 50% chỉ vì thay đổi vị trí trọng tâm.

Đây là lý do hàng nặng đặt sát mép, chất cao nhưng lệch tâm hoặc thay đổi vị trí trong quá trình vận chuyển có thể tạo tải cục bộ lớn dù tổng khối lượng xe không thay đổi. Hamilton Caster cũng chỉ ra rằng tải không cân bằng theo chiều dài hoặc chiều rộng có thể khiến một số caster bị quá tải.

Cần lưu ý rằng với một khung rất cứng đặt trên bốn điểm đỡ, tải chính xác tại từng bánh còn phụ thuộc độ cứng của khung, bánh và mặt nền. Vì vậy, phép tính theo khoảng cách là mô hình thiết kế hữu ích để nhận diện xu hướng và bánh nguy hiểm nhất, nhưng không nên xem là giá trị tuyệt đối cho mọi kết cấu.

Mặt sàn không phẳng khiến số bánh thực sự đỡ tải giảm xuống

Một trong những hiểu nhầm phổ biến nhất là cho rằng xe có bốn bánh thì cả bốn luôn cùng chịu tải. Trong thực tế, khe sàn, mối nối bê tông, độ võng của khung hoặc chênh lệch chiều cao lắp đặt có thể làm một bánh giảm tiếp xúc hoặc tạm thời rời khỏi mặt sàn.

Khi đó, tải phải được tái phân bố sang những bánh còn tiếp xúc. Chính vì rủi ro này, Albion Caster khuyến nghị khi xác định tải yêu cầu có thể chia tổng tải của xe cho số caster sử dụng trừ đi một để tạo dự phòng cho mặt sàn không bằng phẳng. Với bốn caster và tổng tải 1.000 lb, ví dụ của hãng cho kết quả khoảng 334 lb trên mỗi caster thay vì 250 lb.

Áp dụng cùng nguyên tắc cho xe có tổng khối lượng 440 kg:

· Chia đều lý tưởng cho 4 bánh: 440 / 4 = 110 kg/bánh

· Thiết kế theo 3 bánh đỡ tải: 440 / 3 ≈ 147 kg/bánh

Như vậy, chỉ riêng giả định về điều kiện tiếp xúc đã làm tải thiết kế mỗi bánh tăng khoảng 34%.

Quy tắc “N − 1” không có nghĩa mọi xe bốn bánh luôn chỉ chạy trên ba bánh. Nó là một cách tạo dự phòng khi không thể bảo đảm phân bố tải hoàn toàn đồng đều. Với kết cấu có hệ thống cân bằng tải, suspension hoặc cơ cấu chuyên dụng, số bánh đỡ tải hiệu dụng phải được xác định theo thiết kế thực tế thay vì áp dụng máy móc một công thức.

Tải động có thể lớn hơn tải tĩnh khi xe đang di chuyển

Phân bố tải còn thay đổi theo thời gian. Khi xe tăng tốc, phanh, đổi hướng hoặc đi qua gờ, lực tại từng bánh không còn giống trạng thái xe đứng yên.

Đặc biệt, khi một bánh gặp mép gờ hoặc khe sàn, bánh đó có thể phải tiếp nhận một xung lực lớn trong khoảng thời gian ngắn. Hamilton Caster lưu ý rằng tải va đập trong một số trường hợp có thể khiến một bánh phải chịu lực lớn hơn nhiều so với phân bố tĩnh, thậm chí hãng nêu các tình huống vượt quá ba lần tải do va đập; mặt sàn không đều cũng có thể khiến một hoặc nhiều bánh mất tiếp xúc, buộc các bánh còn lại mang toàn bộ tải.

Vì vậy, tải trọng danh nghĩa của xe chỉ là điểm xuất phát. Điều kiện sử dụng phải được đưa vào tải thiết kế.

Blickle sử dụng công thức dạng:

T = (E Z) / n × S

Trong đó T là tải yêu cầu của mỗi bánh hoặc caster, E là khối lượng bản thân thiết bị, Z là tải bổ sung lớn nhất, n là số bánh thực sự hỗ trợ tải và S là hệ số an toàn.

Theo hướng dẫn hiện hành của hãng, với vận chuyển thủ công trong nhà và chướng ngại nhỏ hơn 5% đường kính bánh, hệ số S được khuyến nghị khoảng 1,0–1,5. Với vận chuyển thủ công ngoài trời và chướng ngại lớn hơn 5% đường kính bánh, khoảng khuyến nghị tăng lên 1,5–2,2. Vận chuyển cơ giới có thể cần khoảng 1,4–2,0 trong nhà và 2,0–3,0 ngoài trời trong các điều kiện tương ứng.

Các hệ số này cho thấy cùng một tổng tải nhưng xe chạy trên sàn phẳng trong nhà và xe thường xuyên vượt khe, gờ hoặc ổ gà không nên được thiết kế với cùng tải danh định mỗi bánh.

Vì sao lấy tổng tải chia đều cho số bánh dễ dẫn đến chọn sai?

Phép tính:

Tải mỗi bánh = Tổng tải / Số bánh

chỉ phù hợp với điều kiện lý tưởng: tải cân bằng, mọi bánh cùng tiếp xúc tốt, mặt sàn phẳng và không có tải động đáng kể. Blickle xác định chính các điều kiện như mặt sàn phẳng, tốc độ khoảng 4 km/h, phân bố tải bằng nhau, chuyển động thẳng và nhiệt độ môi trường 15–28°C là cơ sở tiêu chuẩn trước khi áp dụng hệ số hiệu chỉnh cho điều kiện thực tế.

Trong ứng dụng thực, ít nhất bốn yếu tố có thể phá vỡ phép chia đều:

· Trọng tâm hàng hóa lệch khỏi tâm hình học của xe

· Một bánh giảm hoặc mất tiếp xúc vì sàn không phẳng

· Xe chịu tải động khi qua khe, gờ hoặc khi phanh, đổi hướng

· Khung và cụm bánh có độ cứng hoặc chiều cao lắp đặt không hoàn toàn giống nhau

Do đó, việc bốn bánh đều được ghi tải 150 kg không tự động bảo đảm một xe 600 kg phù hợp. Nếu điều kiện thực tế đẩy 180 kg lên một bánh trong khi ba bánh còn lại chỉ chịu khoảng 140 kg, giới hạn của bánh 150 kg đã bị vượt dù tổng khả năng danh nghĩa cộng lại vẫn bằng 600 kg.

Cách đánh giá đúng hơn là tìm bánh có tải lớn nhất, sau đó so tải tại bánh đó với tải động cho phép của caster trong đúng điều kiện vận hành. Với xe công nghiệp vận hành thủ công hoặc được kéo ở tốc độ tới 1,1 m/s, tương đương 4 km/h, ISO 22883:2004 quy định các yêu cầu kỹ thuật và thử nghiệm cho bánh và caster thuộc phạm vi này; ISO cho biết phiên bản này đã được xác nhận lại vào năm 2022.

Cách xác định tải thiết kế hợp lý cho từng bánh xe đẩy

Khi xác định tải cho hệ thống bánh xe, nên bắt đầu bằng tổng khối lượng lớn nhất có thể xuất hiện, gồm khối lượng xe và tải hàng. Sau đó không nên chia ngay cho tổng số bánh mà cần xác định số bánh có thể thực sự tham gia đỡ tải trong tình huống bất lợi.

Với xe bốn bánh thông thường hoạt động trên mặt sàn không thể bảo đảm tuyệt đối bằng phẳng, cách tính theo ba bánh chịu tải là một phương án bảo thủ được sử dụng trong hướng dẫn ngành.

Ví dụ, xe nặng 40 kg và chở tối đa 400 kg:

Tổng tải = 40 400 = 440 kg

Nếu lấy ba bánh làm số bánh hỗ trợ thiết kế:

440 / 3 ≈ 147 kg/bánh

Nếu điều kiện vận hành trong nhà nhưng cần dùng hệ số an toàn 1,5:

147 × 1,5 ≈ 220 kg/bánh

Theo cách tính này, caster cần có tải làm việc phù hợp khoảng 220 kg mỗi bánh trong điều kiện được giả định, chứ không phải chỉ 110 kg theo phép chia bốn. Công thức và việc lựa chọn hệ số phải được đối chiếu với hướng dẫn của nhà sản xuất bánh cụ thể vì tải danh định còn gắn với tốc độ, mặt sàn và phương pháp thử.

Nếu hàng thường xuyên đặt lệch tâm, bước tiếp theo là xác định tải lớn nhất có thể xuất hiện tại góc bất lợi nhất. Khi tải lệch đủ lớn để kết quả này cao hơn giá trị tính theo ba bánh và hệ số an toàn, chính tải lệch tâm phải trở thành điều kiện thiết kế chi phối.

Ngược lại, với xe có cơ cấu cân bằng tải được thiết kế để giữ nhiều bánh tiếp xúc và phân phối phản lực có kiểm soát, việc mặc định chia cho N − 1 có thể quá bảo thủ. Điều cần xác minh vẫn là tải cực đại thực tế tại từng bánh trong toàn bộ dải vị trí trọng tâm và điều kiện mặt nền.

Tác động quan trọng nhất của tải phân bố là làm tải thực tế trên từng bánh khác với tải trung bình của toàn hệ thống. Trọng tâm càng lệch, mặt sàn càng không đều và tải động càng lớn thì chênh lệch giữa các bánh càng đáng kể. Vì vậy, khi chọn bánh xe đẩy, không nên chỉ lấy tổng khối lượng chia cho số bánh; cần xác định số bánh hỗ trợ tải thực tế, vị trí trọng tâm, điều kiện mặt sàn và hệ số an toàn trước khi xác định tải yêu cầu cho từng caster. Các hướng dẫn kỹ thuật của các nhà sản xuất lớn đều phản ánh cùng nguyên tắc: khả năng chịu tải phải được đánh giá theo điều kiện vận hành thực chứ không chỉ theo phép chia tải lý tưởng.
