Bánh xe đẩy siêu tải khác loại chịu lực thế nào?

Một điểm dễ gây nhầm lẫn là tên gọi. Trong các nguồn tiêu chuẩn và hướng dẫn kỹ thuật được đối chiếu ở đây, bánh xe được phân theo những nhóm như light-duty, bánh cho thiết bị vận chuyển và heavy-duty; ISO 22883 quy định yêu cầu kỹ thuật và thử nghiệm cho bánh xe công nghiệp trong phạm vi ứng dụng nhất định. Vì vậy, có thể suy ra rằng từ “siêu tải” không nên được hiểu như một ngưỡng kilogram duy nhất áp dụng cho mọi nhà sản xuất. Giá trị cần so sánh thực sự là tải định mức của từng cụm bánh trong cùng điều kiện thử.

Bánh xe siêu tải khác ở toàn bộ cụm chịu lực

Để so sánh nhất quán, có thể hiểu “bánh xe chịu lực thông thường” trong bài này là các bánh xe công nghiệp không sử dụng cấu hình heavy-duty chuyên cho tải rất lớn. Sự khác biệt giữa hai nhóm vì thế không chỉ nằm ở “bánh chịu được bao nhiêu kg”, mà còn ở cách kết cấu xử lý tải dọc, tải ngang, va đập và mô-men xuất hiện khi bánh chuyển hướng.

Ở nhóm heavy-duty, nhà sản xuất thường tăng độ cứng vững của càng và mâm, dùng cụm xoay chịu tải lớn hơn, trục và ổ bi có khả năng làm việc dưới tải cao hơn, đồng thời lựa chọn vật liệu thân bánh và lớp lăn phù hợp với yêu cầu tải động. Một số cấu hình còn sử dụng hai bánh trên cùng một càng để tăng khả năng chịu tải trong không gian lắp đặt giới hạn. Blickle mô tả heavy-duty castor là nhóm có kết cấu đặc biệt chắc chắn cho tải lớn hoặc tốc độ cao, trong khi twin-wheel cũng được sử dụng cho những ứng dụng tải rất nặng.

Điều này dẫn đến một nguyên tắc quan trọng: khả năng chịu tải của cả cụm không thể được suy ra chỉ từ đường kính bánh. Hai bánh cùng đường kính vẫn có thể có tải định mức rất khác nếu khác thân bánh, bề rộng mặt lăn, ổ bi, trục, càng hoặc cụm xoay.

Càng, mâm và cụm xoay được gia cường thế nào?

Mâm lắp và càng chịu tải

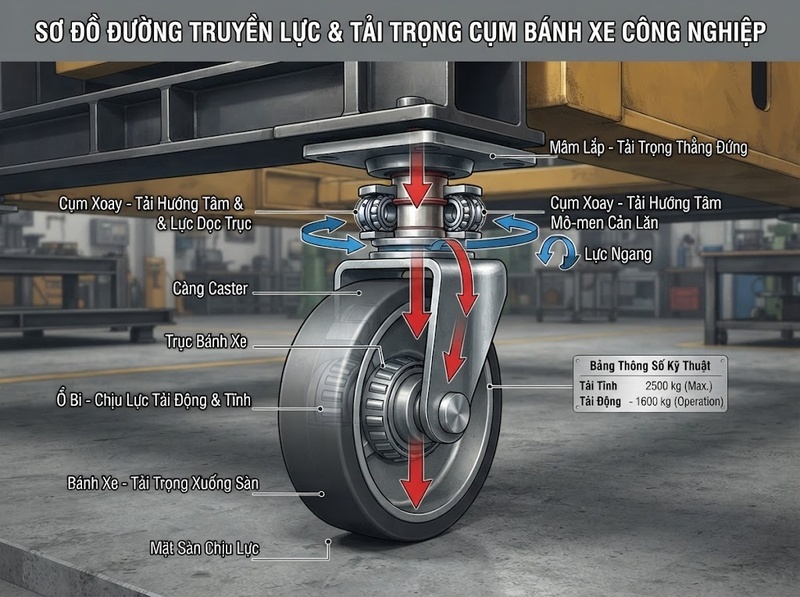

Tải từ khung xe trước tiên đi vào mâm hoặc điểm gá, sau đó truyền qua càng xuống trục bánh. Ở cấu hình siêu tải, các bộ phận này phải hạn chế biến dạng khi chịu tải lớn và tải va đập. Vì thế, có thể gặp mâm lắp lớn hơn, vật liệu càng nặng hơn, thép rèn hoặc các chi tiết chịu lực có tiết diện lớn hơn.

Một ví dụ rõ ràng là dòng Colson 6 Series: nhà sản xuất sử dụng mâm trên lớn hơn dòng 4 Series và bu-lông kingpin đường kính 3/4 inch đã nhiệt luyện, với tải làm việc công bố tới 1.500 lb cho mỗi caster. Đây là ví dụ về cách năng lực chịu tải được nâng lên bằng việc gia cường chính kết cấu giá đỡ, chứ không chỉ thay đổi bánh.

Ở mức tải cao hơn nữa, TENTE có cấu hình Omikron twin sử dụng mâm heavy-duty kích thước lớn, càng bằng sắt rèn loại nặng và hai bánh. Phiên bản 500 mm được hãng công bố tải động 10.000 kg ở cả 3 và 4 km/h. Con số này là thông số của một cấu hình cụ thể, không phải ngưỡng định nghĩa chung cho “bánh xe siêu tải”.

Cụm xoay phải chịu cả tải và mô-men

Với bánh xoay, lực không đi thẳng qua tâm bánh trong mọi trạng thái. Khoảng lệch giữa trục xoay đứng và trục bánh tạo ra mô-men khi xe đổi hướng; đồng thời cụm xoay còn phải tiếp nhận tải dọc và các thành phần lực ngang. Vì vậy, đây là một vị trí đặc biệt quan trọng khi nâng cấp từ bánh chịu lực thông thường lên cấu hình siêu tải.

Ví dụ Omikron twin của TENTE sử dụng ổ xoay kiểu deep-groove ball thrust roller bearing, còn Kappa load sử dụng càng sắt rèn loại nặng cùng hệ ổ xoay chịu lực. Các chi tiết này cho thấy tải lớn đòi hỏi phải xử lý cả khả năng xoay dưới tải, không chỉ độ bền của thân bánh.

Bánh, trục và ổ bi quyết định tải ra sao?

Thân bánh và lớp lăn

Thân bánh phải đủ cứng để không biến dạng quá mức tại vị trí trục và vùng tiếp xúc với lớp lăn. Trong các dòng heavy-duty, nhà sản xuất có thể sử dụng thân nhôm, thép, gang, polyamide hoặc những vật liệu kỹ thuật khác kết hợp với polyurethane, cao su hay vật liệu cứng làm mặt lăn. Mỗi cấu hình tạo ra sự cân bằng khác nhau giữa tải trọng, độ biến dạng, khả năng bảo vệ sàn và lực cản lăn.

Chẳng hạn, một phiên bản TENTE Kappa load đường kính 200 mm sử dụng thân nhôm, lớp lăn polyurethane đúc và ổ bi chính xác. Hãng công bố tải động 800 kg ở 4 km/h, 640 kg ở 6 km/h và tải tĩnh 1.600 kg. Thông số này cho thấy khả năng chịu tải phải gắn với cả vật liệu lẫn điều kiện vận hành.

Do đó, không thể kết luận rằng một bánh 200 mm chắc chắn chịu tải cao hơn mọi bánh 150 mm, hoặc mặt lăn càng cứng thì toàn bộ caster càng chịu tải tốt. Tải của cụm vẫn bị giới hạn bởi thành phần yếu hơn trong hệ truyền lực, bao gồm cả càng, cụm xoay, trục và ổ bi.

Trục và ổ bi

Trục là vị trí truyền tải trực tiếp từ càng sang bánh. Khi tải tăng, ứng suất uốn và áp lực tại vùng lắp ổ cũng tăng theo, nên cấu hình tải lớn thường đòi hỏi trục, bề mặt lắp ổ và hệ ổ đỡ tương xứng.

Loại ổ bi cũng ảnh hưởng đến đặc tính làm việc. Một caster TENTE Galea 125 mm dùng plain bearing được công bố tải 100 kg ở 3 km/h và 200 kg khi đứng yên; trong khi Kappa load 200 mm dùng precision ball bearing có tải động 800 kg ở 4 km/h. Đây không phải phép thử đối chứng để kết luận ổ bi chính xác tạo ra mức tải gấp tám lần, vì hai sản phẩm còn khác kích thước, vật liệu và kết cấu. Ví dụ chỉ cho thấy tải định mức là kết quả của cả hệ thống, không phải một chi tiết riêng lẻ.

Tải định mức phải đọc theo tải động và tải tĩnh

Đây là khác biệt quan trọng nhất khi đánh giá “chịu lực” và “siêu tải”. Tải tĩnh thể hiện khả năng chịu tải khi bánh gần như không di chuyển, còn tải động phản ánh khả năng làm việc khi bánh lăn dưới những điều kiện thử xác định. Blickle cho biết tải động của caster được xác lập trên bàn thử quay theo các tiêu chuẩn DIN EN 12527–12533 tương ứng với ISO 22878–22884; tải tĩnh được đánh giá riêng, trong đó có kiểm tra mức biến dạng của mặt lăn sau thời gian chịu tải.

Hai con số này có thể khác đáng kể. Ví dụ Galea 125 mm của TENTE được công bố 100 kg ở 3 km/h nhưng 200 kg khi tĩnh. Kappa load 200 mm có tải tĩnh 1.600 kg nhưng tải động là 800 kg ở 4 km/h. Không nên biến tỷ lệ 2:1 của hai ví dụ này thành quy luật chung; tỷ lệ thực tế phải lấy từ dữ liệu của từng sản phẩm.

Tốc độ cũng làm thay đổi khả năng chịu tải. Chính Kappa load giảm từ 800 kg ở 4 km/h xuống 640 kg ở 6 km/h. Điều này giải thích tại sao hai bánh cùng ghi một mức “chịu tải” nhưng được thử ở tốc độ khác nhau chưa chắc có năng lực vận hành tương đương.

ISO 22883:2004 áp dụng cho bánh xe công nghiệp dùng trong thiết bị đẩy tay hoặc được kéo bằng động lực ở tốc độ đến 1,1 m/s, tương đương 4 km/h. Với các ứng dụng tốc độ cao hơn, hệ tiêu chuẩn và điều kiện thử có thể khác; Blickle chẳng hạn dẫn DIN EN 12533/ISO 22884 cho các bánh thiết kế cho tốc độ cao.

Tải thực tế không bằng tải định mức nhân số bánh

Một hiểu lầm phổ biến là xe có bốn bánh, mỗi bánh định mức 500 kg thì cả xe mặc nhiên chở được 2.000 kg. Cách tính đó bỏ qua tải bản thân xe, phân bố tải không đều, mặt sàn, va đập và hệ số an toàn.

Hướng dẫn kỹ thuật của Blickle xác định tải yêu cầu trên mỗi caster theo các biến số gồm khối lượng bản thân thiết bị, tải hàng bổ sung, số bánh thực sự đang chịu tải và hệ số an toàn. Hãng cũng lưu ý rằng khi dùng từ bốn bánh trở lên, tải trên từng bánh có thể không bằng nhau.

Có thể minh họa bằng một trường hợp đơn giản: tổng khối lượng xe và hàng là 1.200 kg, bốn bánh cùng tham gia chịu tải và hệ số an toàn được chọn là 1,5. Khi đó tải yêu cầu tính toán là:

1.200 ÷ 4 × 1,5 = 450 kg cho mỗi bánh

Con số 450 kg khác đáng kể so với phép chia đơn thuần 1.200 ÷ 4 = 300 kg. Hệ số an toàn nhằm bù cho việc điều kiện thực tế không lý tưởng như bàn thử. Trong hướng dẫn của Blickle, hệ số đề xuất còn thay đổi theo vận chuyển thủ công hay cơ giới, trong nhà hay ngoài trời và mức độ chướng ngại trên mặt sàn.

Đây cũng là lý do một bánh mang nhãn “siêu tải” vẫn có thể hỏng nếu sử dụng sai điều kiện. Nhà sản xuất liệt kê các trường hợp bất lợi như sàn không phù hợp, va đập hoặc rơi, tốc độ quá cao, nhiệt độ ngoài giới hạn và lực ngang quá lớn. Tải định mức vì thế phải được hiểu là khả năng của sản phẩm trong một miền điều kiện, không phải giới hạn bất biến trong mọi tình huống.

Khác biệt kết cấu đổi lại điều gì khi vận hành?

Kết cấu siêu tải tạo ra dư địa chịu tải lớn hơn, nhưng “chịu tải cao hơn” không đồng nghĩa với “lăn nhẹ hơn” hoặc “xoay dễ hơn” trong mọi trường hợp. Lực cản khởi động, lực cản lăn và lực cản xoay còn phụ thuộc vào vật liệu mặt lăn, loại ổ bi, đường kính bánh, tổng tải và tình trạng mặt sàn.

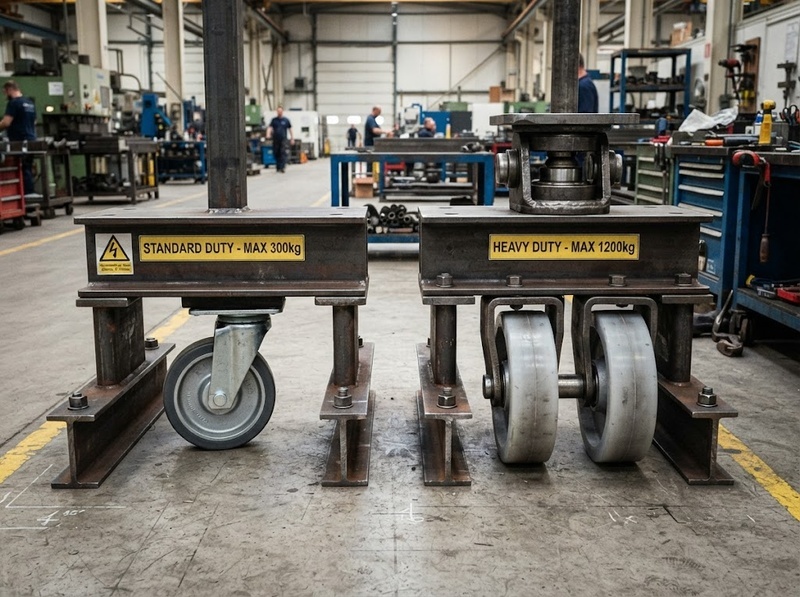

Một bánh cứng có thể lăn hiệu quả trên nền phẳng nhưng truyền rung và tải va đập xuống kết cấu nhiều hơn; polyurethane thường được sử dụng khi cần kết hợp khả năng chịu tải với bảo vệ mặt sàn và đặc tính lăn. Bánh đôi cũng là một giải pháp thường thấy trong heavy-duty khi cần tăng khả năng chịu tải hoặc giữ chiều cao lắp đặt trong giới hạn nhất định, nhưng tải cụ thể vẫn phải lấy theo từng thiết kế.

Vì vậy, khi đặt bánh xe siêu tải cạnh một bánh xe chịu lực thông thường, thứ tự so sánh có ý nghĩa hơn việc chỉ nhìn tên sản phẩm là: tải động ở tốc độ làm việc → tải tĩnh → điều kiện hoặc tiêu chuẩn thử → kết cấu càng và cụm xoay → trục, ổ bi và thân bánh → điều kiện sàn và tải va đập. Cách đọc này mới cho biết hai sản phẩm thực sự khác nhau về năng lực chịu tải ở đâu.

Điểm khác biệt của bánh xe đẩy siêu tải nằm ở thiết kế đồng bộ của cả đường truyền lực, không phải riêng đường kính hay độ dày của bánh. Càng, mâm, cụm xoay, trục, ổ bi và thân bánh đều có thể được gia cường để đạt tải động cao hơn trong điều kiện vận hành xác định. Ngược lại, bánh chịu lực thông thường có thể đáp ứng tốt tải vừa phải nhưng không có cùng dự trữ kết cấu cho tải lớn, va đập hoặc điều kiện làm việc khắc nghiệt. Vì thế, cách phân biệt đáng tin cậy nhất là đối chiếu kết cấu và tải định mức trong cùng điều kiện thử, thay vì chỉ dựa vào nhãn “chịu lực” hay “siêu tải”.
