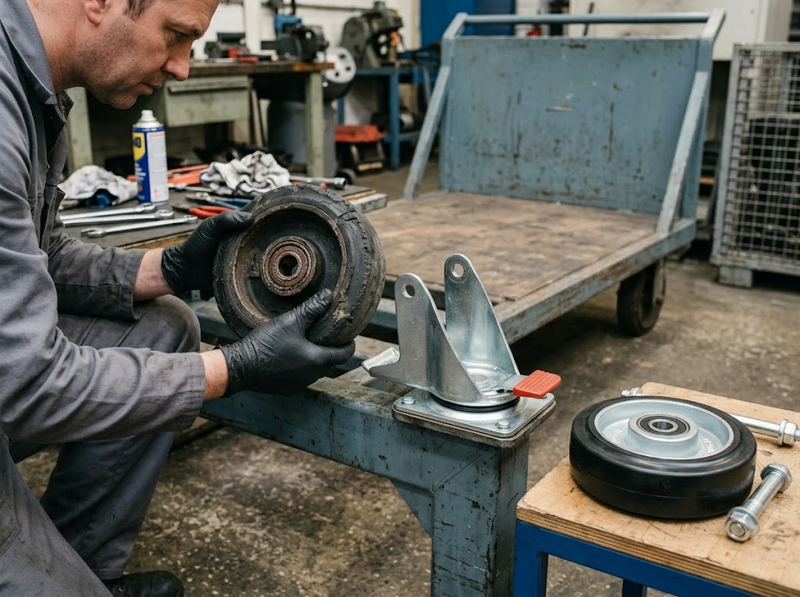

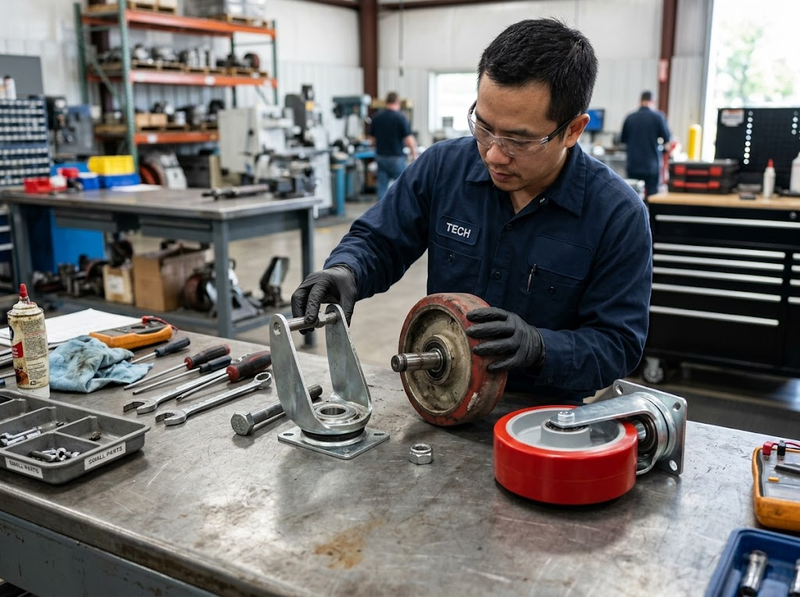

Khi nào nên thay bánh xe đơn không càng?

Do đó, quyết định đúng không dựa vào việc bánh “cũ” hay “xấu”, mà dựa vào hai câu hỏi nối tiếp: hư hỏng có thực sự khu trú ở bánh hay không, và bánh mới có tương thích với phần càng đang giữ lại hay không. Nếu một trong hai điều kiện này không đạt, thay bánh rời có thể lắp được về mặt cơ khí nhưng vẫn không khôi phục đúng khả năng chịu tải, độ thẳng hoặc chức năng xoay của cụm.

Dấu hiệu cho thấy chỉ bánh xe cần được thay

Chỉ nên thay bánh rời khi phần hư hỏng nằm trong chính bánh: mặt lăn bị mòn lệch, nứt, bong hoặc biến dạng; thân bánh hay moay-ơ hỏng; hoặc ổ lăn/bạc nằm trong bánh quay nặng, phát tiếng bất thường hay bị kẹt. Điều kiện đi kèm là càng vẫn giữ trục đúng vị trí, cụm xoay làm việc bình thường và điểm lắp vào thiết bị không bị lỏng hay biến dạng. Về cơ chế, thay bánh chỉ phục hồi phần tiếp xúc với sàn và cơ cấu quay quanh trục bánh; nó không sửa được sai lệch hình học hay hư hỏng của housing, cụm xoay hoặc điểm lắp.

Cần phân biệt “bánh quay nặng” với “cả cụm xoay nặng”. Ở caster xoay, bánh quay quanh trục ngang, trong khi housing xoay quanh trục đứng. TENTE công bố riêng loại ổ của bánh và ổ của cụm xoay trên sản phẩm caster, cho thấy đây là hai chức năng cơ khí khác nhau; vì vậy phải khoanh vùng đúng nguồn gây kẹt hoặc rơ trước khi quyết định phạm vi thay thế.

Một trường hợp điển hình có thể chỉ thay bánh là bánh bị mòn mặt lăn hoặc hỏng ổ lăn nhưng càng không cong, trục không rơ, cụm xoay không kẹt và phanh vẫn khóa–nhả đúng. Ngược lại, nếu bánh mới được lắp vào một càng đã lệch hoặc một cụm xoay đã rơ, triệu chứng có thể giảm tạm thời nhưng đường truyền tải và khả năng định hướng vẫn không được phục hồi. Đây là suy luận cơ khí từ việc bánh, housing, cụm xoay và phanh là các phần chức năng riêng trong cụm caster.

Kiểm tra càng, trục và cụm xoay trước khi giữ lại

Phần càng chỉ đáng giữ lại khi nó còn đảm nhiệm đúng ba nhiệm vụ: giữ bánh thẳng theo trục, truyền tải từ thiết bị xuống bánh và, với caster xoay, cho phép đổi hướng ổn định. Vì vậy cần quan sát hai nhánh càng có bị cong, nứt hoặc lệch nhau không; lỗ hoặc vị trí giữ trục có bị rơ bất thường không; trục có thẳng và siết chắc không; cụm xoay có quay đều, không kẹt và không có độ rơ bất thường; đế/ty lắp có chắc; phanh hoặc khóa hướng, nếu có, phải làm việc đúng.

Các yêu cầu lắp đặt của Blickle nhấn mạnh rằng trục bánh của caster cố định phải được căn thẳng và các caster trên cùng một thiết bị phải có cùng chiều cao lắp. Điều này giải thích vì sao một càng cong hoặc một điểm lắp biến dạng không nên được “bù” bằng bánh mới: sai lệch hình học vẫn tồn tại và có thể làm tải phân bố không đều hoặc xe bị kéo lệch.

Vì không có một ngưỡng rơ hoặc độ cong chung cho mọi loại caster, không nên tự đặt một con số dung sai áp dụng cho tất cả sản phẩm. Nếu nhà sản xuất có giới hạn kiểm tra riêng thì phải dùng giới hạn đó; nếu không, dấu hiệu kết cấu như nứt, biến dạng, rơ tăng rõ rệt, kẹt xoay hoặc chức năng phanh không còn tin cậy là lý do để chuyển từ thay bánh rời sang thay cả cụm.

Bánh thay phải khớp những thông số nào?

Một bánh có thể “lọt vào càng” nhưng vẫn không phải bánh thay tương thích. Tối thiểu cần đối chiếu đường kính, bề rộng, đường kính lỗ trục, chiều dài moay-ơ, loại ổ lăn và tải trọng danh định; sau đó mới xét vật liệu mặt lăn theo sàn, tiếng ồn, hóa chất, nhiệt độ hoặc yêu cầu không để lại vết. Các bảng kỹ thuật của Blickle và TENTE đều công bố độc lập các thông số này cho wheel.

Kích thước lắp ghép phải tương thích

Đường kính bánh ảnh hưởng chiều cao làm việc và khả năng vượt vật cản, nhưng không quyết định toàn bộ khả năng lắp. Bề rộng bánh phải phù hợp khoảng trống trong càng; lỗ trục phải đúng với trục; chiều dài moay-ơ phải phù hợp khoảng cách giữa hai nhánh càng để bánh không bị kẹp cứng hoặc rơ dọc trục. Các kích thước wheel diameter, wheel width, axle bore và hub length được nhà sản xuất công bố như những thông số riêng biệt.

Dữ liệu của Blickle cho thấy sự khác biệt rất rõ ngay ở hai bánh cùng đường kính 125 mm. Mẫu VE 125/12R có bề rộng 37,5 mm, lỗ trục 12 mm, moay-ơ dài 45 mm và tải 100 kg ở 4 km/h; trong khi GST 127/20K cũng có đường kính 125 mm nhưng rộng 50 mm, lỗ trục 20 mm, moay-ơ 60 mm và tải 450 kg ở 4 km/h. Hai bánh cùng đường kính nhưng không thể coi là tương đương về lắp ghép hay tải.

Ổ lăn, tải và vật liệu phải đúng ứng dụng

Loại ổ lăn cũng cần được giữ đúng hoặc được nhà sản xuất xác nhận tương đương, vì plain bearing, roller bearing và ball bearing có đặc tính ma sát, tải và tốc độ khác nhau. Bên cạnh đó, vật liệu mặt lăn quyết định độ cứng, độ êm, khả năng bảo vệ sàn và mức kháng môi trường. Blickle lưu ý rằng sức cản khởi động, lăn và xoay phụ thuộc vào vật liệu mặt lăn, loại ổ, đường kính bánh, tổng tải và tình trạng bề mặt; khả năng làm việc còn phụ thuộc vào nhiệt độ, ăn mòn và hóa chất.

Vì vậy, nếu bánh cũ là polyurethane, cao su hoặc polyamide, không nên đổi vật liệu chỉ vì kích thước giống nhau mà chưa kiểm tra yêu cầu vận hành. Thay đúng bánh rời nghĩa là khôi phục được cả hình học lắp và chức năng sử dụng, chứ không chỉ bắt được trục vào càng.

Tải trọng và điều kiện vận hành có thể đổi quyết định

Khả năng chịu tải phải được kiểm tra theo điều kiện động, không chỉ theo trạng thái đứng yên. ISO 22883:2004 quy định yêu cầu kỹ thuật, kích thước phù hợp và yêu cầu thử đối với castor và wheel cho ứng dụng công nghiệp đẩy tay hoặc kéo bằng lực đến 1,1 m/s, tương đương 4 km/h; ISO 22878:2004 quy định phương pháp và thiết bị thử hiệu năng castor và wheel. Cả hai tiêu chuẩn này hiện vẫn được ISO liệt kê là bản đã xuất bản và được xác nhận lại năm 2022.

Trong hướng dẫn kỹ thuật của Blickle, tải yêu cầu cho mỗi bánh/caster được xác định theo công thức T=(E Z)/n×S, với E là khối lượng bản thân thiết bị, Z là tải bổ sung tối đa, n là số bánh thực sự chịu tải và S là hệ số an toàn. Hãng cũng nêu rằng tải danh định động được xác định bằng thử trên bàn quay theo các bộ tiêu chuẩn DIN EN 12527–12533 và ISO 22878–22884.

Điểm đáng chú ý là hệ số an toàn thay đổi theo điều kiện sử dụng. Trong bảng hướng dẫn của Blickle, vận chuyển thủ công trong nhà với vật cản thấp hơn 5% đường kính bánh dùng hệ số 1,0–1,5; vận chuyển thủ công ngoài trời với ổ gà/vật cản lớn hơn 5% đường kính bánh dùng 1,5–2,2. Đây là hướng dẫn của nhà sản xuất, không phải hệ số bắt buộc cho mọi caster, nhưng nó cho thấy vì sao cùng một bánh có thể phù hợp trên nền phẳng trong nhà mà không còn phù hợp khi ra nền xấu hoặc chịu tải va đập.

Vì thế, trước khi giữ lại càng và chỉ thay bánh, phải chắc rằng bánh mới có tải động đủ cho khối lượng thực tế và đúng tốc độ, mặt sàn, nhiệt độ, hóa chất hoặc môi trường ẩm/ăn mòn của ứng dụng. Nếu chỉ có bánh “vừa kích thước” nhưng không có dữ liệu tải hoặc điều kiện làm việc phù hợp, quyết định thay bánh rời chưa đủ cơ sở kỹ thuật.

Khi nào nên thay cả bộ càng bánh xe?

Nên thay cả bộ khi lỗi đã vượt ra ngoài phần bánh. Các dấu hiệu điển hình gồm càng cong hoặc nứt; vị trí giữ trục bị biến dạng hoặc rơ; trục và phần liên kết không còn chắc; cụm xoay kẹt, rơ hoặc mất ổn định; đế/ty lắp bị hỏng; cơ cấu phanh hoặc khóa hướng không còn làm việc tin cậy; hoặc không tìm được bánh rời có thông số tương thích với càng hiện hữu. Đây là ranh giới suy ra từ chức năng riêng của housing, swivel bearing, fitting và brake trong cụm caster.

Lý do là cụm caster không chỉ “đỡ một cái bánh”. Housing, ổ xoay, bộ phận lắp và phanh là những phần chịu trách nhiệm truyền lực, định hướng và cố định thiết bị. TENTE mô tả các caster công nghiệp với housing thép, cụm swivel bearing riêng, wheel bearing riêng và các kiểu fitting khác nhau; Blickle cũng tách rõ wheel series khỏi bracket series và hệ thống phanh tương ứng. Thay bánh không thể phục hồi một housing biến dạng hay một cụm xoay đã mất chức năng.

Trường hợp ăn mòn cũng cần phân biệt. Vết oxy hóa bề mặt chưa chắc buộc phải thay cả bộ, nhưng nếu ăn mòn làm suy yếu tiết diện, kẹt ổ xoay, hỏng ren/điểm lắp hoặc khiến cơ cấu phanh không còn tin cậy thì lỗi đã thuộc về phần càng/cụm lắp. Blickle cũng yêu cầu chọn phiên bản phù hợp cho môi trường ẩm, gần biển hoặc môi trường ăn mòn tăng cao, cho thấy điều kiện môi trường là một phần của tính phù hợp chứ không chỉ là vấn đề bề mặt.

Checklist quyết định thay bánh đơn hay thay cả bộ

Có thể ra quyết định theo một chuỗi kiểm tra ngắn. Mỗi bước phải đạt trước khi chuyển sang bước tiếp theo:

1. Xác định hư hỏng có nằm ở mặt lăn, thân bánh, moay-ơ hoặc ổ lăn của bánh hay không

2. Kiểm tra càng, trục, cụm xoay, điểm lắp và phanh có còn thẳng, chắc và hoạt động bình thường hay không

3. Đối chiếu đường kính, bề rộng, lỗ trục, chiều dài moay-ơ, loại ổ lăn và vật liệu của bánh thay

4. Xác nhận tải động và điều kiện vận hành của bánh mới đáp ứng ứng dụng thực tế

5. Kiểm tra sau khi thay, toàn bộ các caster trên thiết bị vẫn duy trì chiều cao lắp và trạng thái làm việc đồng đều

Nếu cả năm bước đều đạt, thay bánh xe đơn không càng là lựa chọn hợp lý vì chỉ thay đúng bộ phận đã hỏng. Nếu bước 2 không đạt, nên thay cả bộ càng. Nếu bước 3 hoặc 4 không đạt, không nên cố dùng một bánh “gần giống”; cần tìm đúng bánh tương thích hoặc chuyển sang cụm mới đã được xác nhận thông số.

Không phải lúc nào một bánh hỏng cũng buộc phải thay đồng loạt tất cả bánh trên xe. Tuy nhiên, Blickle yêu cầu các caster trên cùng một vật phải có cùng chiều cao lắp; vì vậy nếu các bánh còn lại đã mòn đáng kể đến mức một bánh mới làm thay đổi chiều cao làm việc, độ cân bằng hoặc phân bố tải, nên thay theo cặp/nhóm phù hợp thay vì chỉ thay một bánh. Không có một mức chênh đường kính chung cho mọi hệ, nên cần dựa vào thông số của nhà sản xuất và tình trạng thực tế của thiết bị.

Chỉ cần thay bánh xe đơn không càng khi lỗi thực sự nằm ở bánh và toàn bộ phần càng, trục, cụm xoay, điểm lắp cùng cơ cấu phanh vẫn còn tốt. Bánh mới phải khớp cả kích thước lắp, loại ổ lăn, tải động và điều kiện sử dụng; cùng đường kính chưa đủ để kết luận tương thích.

Nếu phát hiện cong, nứt, rơ, kẹt hoặc hỏng chức năng ở phần càng/cụm xoay, hoặc không thể bảo đảm bánh thay đáp ứng đúng thông số, thay cả bộ là lựa chọn đúng phạm vi sửa chữa hơn. Quy tắc ngắn gọn là: hỏng ở bánh thì thay bánh; hỏng ở kết cấu hoặc chức năng của cụm thì thay cả cụm.
