Khi nào nên dùng bánh xe mặt đế?

Điểm quyết định là đường truyền lực từ khung xuống bánh. Khi đáy thiết bị có một vùng gá rộng, phẳng và đủ cứng, mặt đế tạo ra vùng liên kết ổn định để truyền tải qua bề mặt tiếp xúc và các bulông. TENTE cũng mô tả plate fitting là lựa chọn phù hợp khi cần một liên kết rộng, ổn định với kết cấu nền, đặc biệt hữu ích ở các ứng dụng có tải lớn hơn.

Khi nào bánh xe mặt đế là lựa chọn phù hợp?

Nên ưu tiên bánh xe mặt đế khi khung máy, xe đẩy, bàn thiết bị hoặc giá vận chuyển có mặt dưới đủ rộng để đặt toàn bộ mặt đế và bố trí các điểm bắt bulông đúng kích thước. Đây là điều kiện quan trọng hơn việc chỉ nhìn vào số kilogram ghi trên bánh xe. Blickle quy định plate fitting được bắt lên bề mặt phẳng bằng bulông và đai ốc; kiểu gá này xuất hiện trên cả bánh xoay lẫn bánh cố định.

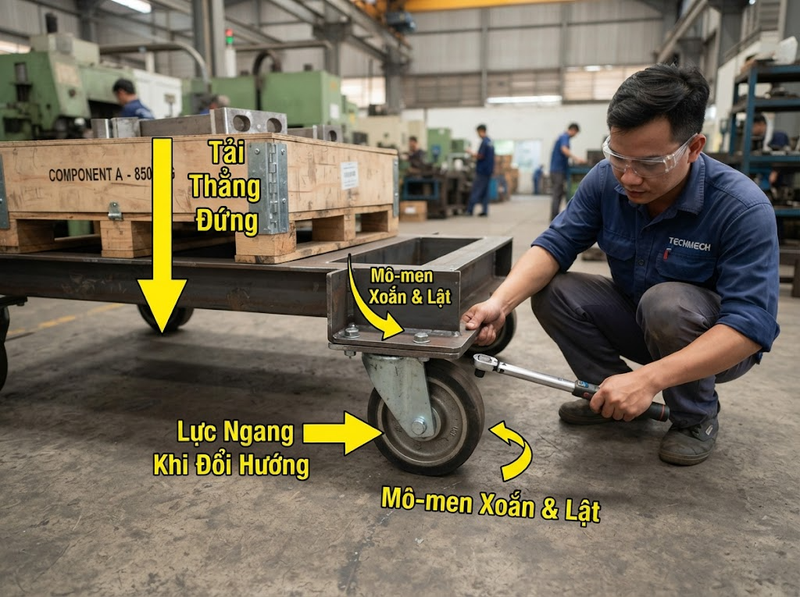

Kiểu mặt đế đặc biệt có giá trị khi liên kết phải tiếp nhận đồng thời tải thẳng đứng và các lực phát sinh trong quá trình đẩy, đổi hướng, phanh hoặc đi qua chướng ngại. Về cơ học, vùng gá rộng và nhiều điểm bắt cho phép lực được truyền vào một khu vực lớn hơn của khung thay vì tập trung toàn bộ tại một điểm liên kết trung tâm. Đây là lý do mặt đế thường được sử dụng trên nhiều kết cấu vận chuyển và cụm bánh tải nặng, nhưng khả năng chịu tải cuối cùng vẫn phụ thuộc vào chính model bánh, càng bánh, bulông và kết cấu đỡ.

Do đó, có thể xem bánh xe mặt đế là lựa chọn phù hợp khi đồng thời thỏa mãn ba điều kiện: thiết bị có mặt gá thích hợp, liên kết cần độ cứng vững tốt và tải tính toán trên từng bánh nằm trong tải định mức của model được chọn.

Kết cấu nào phù hợp với kiểu lắp mặt đế?

Kết cấu thuận lợi nhất là đáy khung có bản mã, tấm thép, thanh hộp có bản tăng cứng hoặc một mặt phẳng kết cấu đủ diện tích để mặt đế tiếp xúc ổn định. Khi chọn bánh, không chỉ cần kiểm tra kích thước tổng thể của plate mà còn phải đối chiếu khoảng cách lỗ và đường kính lỗ với thiết kế khung.

Một sai lầm phổ biến là đặt bánh xe có tải định mức cao vào một tấm thép mỏng rồi mặc nhiên coi toàn bộ cụm cũng chịu được tải đó. Tải của hệ thống thực tế đi theo chuỗi: khung → vùng gá → bulông → mặt đế → càng bánh → bánh → nền. Nếu bản mã bị uốn, vùng quanh lỗ bị biến dạng hoặc liên kết bulông không đủ khả năng chịu lực, tải định mức của riêng bánh xe không thể bảo vệ kết cấu.

Vì thế không tồn tại một chiều dày bản mã tối thiểu áp dụng cho mọi bánh xe mặt đế. Chiều dày và cách gia cường phải phụ thuộc vào kích thước mặt đế, khoảng cách bulông, tải thiết kế, tải ngang, va đập và hình học của chính khung. Với thiết bị nặng, bản mã thường cần được đặt tại vị trí truyền lực trực tiếp vào dầm hoặc khung chính thay vì chỉ hàn vào một tấm vỏ mỏng.

Nếu khung sử dụng chân ống nhỏ và chỉ có tiết diện ở đầu ống, việc tạo một mặt phẳng đủ lớn cho plate có thể làm kết cấu phức tạp không cần thiết. Trong trường hợp đó, stem fitting, expander hoặc bolt-hole fitting có thể phù hợp hơn về hình học. Blickle cho biết stem và các kiểu gá một điểm chủ yếu được sử dụng ở nhóm tải nhẹ hoặc thiết bị vận chuyển, trong khi top plate được triển khai xuyên suốt từ tải nhẹ đến tải nặng.

Tải trọng nào phù hợp với bánh xe mặt đế?

Không có một mốc như “trên 200 kg phải dùng mặt đế” hay “mặt đế chỉ dành cho tải nặng”. Trong riêng danh mục Blickle, càng xoay top-plate tải nhẹ LPA/LKPA được công bố tới khoảng 150 kg, trong khi các dòng top-plate hạng nặng có thể đạt khoảng 900 kg, 1.200 kg hoặc tới 12.000 kg tùy kết cấu; đây là số liệu của từng dòng sản phẩm, không phải giới hạn chung cho mọi bánh xe mặt đế.

Điều đó cho thấy tải trọng không quyết định kiểu mặt đế một cách độc lập. Trước tiên phải xác định kiểu gá phù hợp với khung, sau đó chọn model có tải định mức đáp ứng tải làm việc.

Công thức tính tải yêu cầu trên mỗi bánh

Blickle sử dụng quan hệ:

T = (E Z) / n × S

Trong đó, T là tải yêu cầu của mỗi bánh, E là khối lượng bản thân thiết bị, Z là tải bổ sung lớn nhất, n là số bánh thực sự tham gia chịu tải và S là hệ số an toàn theo điều kiện sử dụng.

Điểm dễ bị bỏ qua nằm ở biến n. Xe có bốn bánh không đồng nghĩa trong mọi tình huống cả bốn bánh luôn chia tải hoàn toàn bằng nhau. Sai số khung, nền không phẳng hoặc biến dạng kết cấu có thể làm tải phân bố lệch; khi thiết kế dự kiến chỉ có ba bánh thực sự chịu lực ở trạng thái bất lợi, phải tính với n = 3 thay vì chia cơ học cho bốn.

Hệ số an toàn cũng không phải một con số cố định. Hướng dẫn của Blickle đưa ra khoảng 1,0–1,5 cho vận chuyển thủ công trong nhà trên điều kiện tương đối thuận lợi; 1,5–2,2 cho vận chuyển thủ công ngoài trời có ổ gà hoặc chướng ngại lớn hơn; 1,4–2,0 cho truyền động cơ giới trong nhà và 2,0–3,0 cho cơ giới ngoài trời trong điều kiện bất lợi. Đây là hướng dẫn của nhà sản xuất và phải được đối chiếu với điều kiện của ứng dụng cụ thể.

Ví dụ tính tải

Giả sử một xe có khối lượng bản thân 120 kg, chở tối đa 680 kg. Tổng tải là 800 kg. Nếu bốn bánh đều thực sự chịu tải và điều kiện cho phép chọn S = 1,3, yêu cầu tính toán là:

T = 800 / 4 × 1,3 = 260 kg/bánh

Nếu hình học hoặc mặt nền khiến thiết kế phải tính theo ba bánh chịu tải:

T = 800 / 3 × 1,3 ≈ 347 kg/bánh

Trong trường hợp thứ hai, một bánh định mức 300 kg là không đủ dù 300 × 4 = 1.200 kg lớn hơn tổng tải 800 kg. Đây chính là lý do không nên chọn bánh chỉ bằng cách lấy tổng khối lượng chia cho số lượng bánh.

Tải định mức cũng cần được hiểu theo điều kiện thử. Blickle cho biết tải động công bố của bánh và caster được xác định bằng thử nghiệm theo nhóm DIN EN 12527–12533/ISO 22878–22884; EN 12532 áp dụng cho các bánh và caster công nghiệp được đẩy thủ công hoặc kéo bằng động lực với tốc độ tới 1,1 m/s, tương đương 4 km/h. Vì vậy, tốc độ cao hơn, va đập hoặc điều kiện vận hành khác chuẩn có thể đòi hỏi giảm tải hoặc tăng hệ số dự phòng.

Vì sao mặt đế có lợi khi tải và lực động tăng?

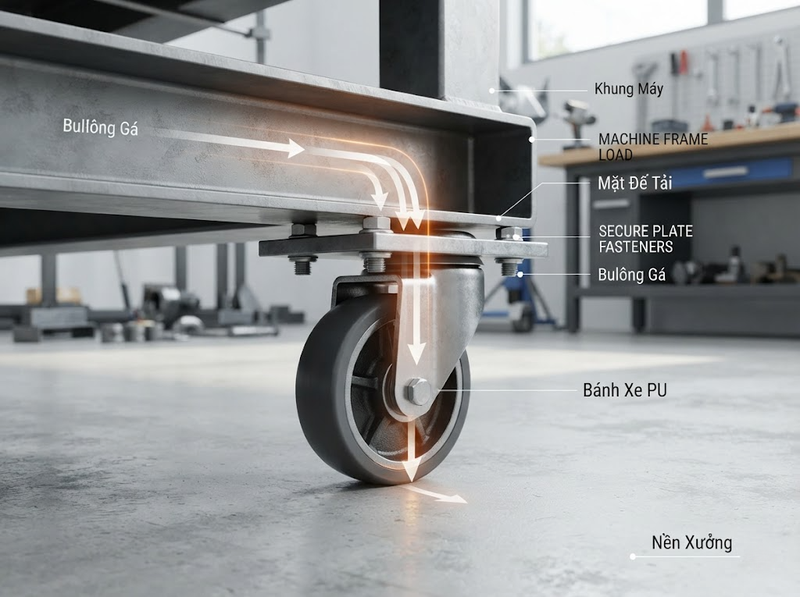

Một bánh xoay không chỉ truyền tải thẳng đứng. Tâm quay của càng bánh có độ lệch so với trục bánh, còn quá trình tăng tốc, đổi hướng và vượt chướng ngại tạo thêm lực ngang và tải động. Khi tải tăng, các tác động này làm vùng liên kết giữa caster và khung trở thành một phần quan trọng của hệ thống chịu lực.

Với mặt đế, liên kết được bố trí trên một diện tích xác định bằng nhiều điểm bắt. Từ góc nhìn cơ học, cấu trúc này thuận lợi cho việc truyền lực đứng, lực cắt và mô-men vào bản mã hoặc khung chính. Các dòng caster tải nặng của Blickle sử dụng top plate cùng càng thép ép hoặc thép hàn và kết cấu ổ xoay được thiết kế để chịu tải và va đập cao hơn, cho thấy khả năng tải lớn đến từ toàn bộ hệ kết cấu, chứ không phải chỉ từ hình dạng tấm mặt đế.

Đây cũng là giới hạn quan trọng của nhận định “mặt đế chắc hơn”. Mặt đế chỉ phát huy ưu thế khi bề mặt gá đủ cứng, kích thước và vị trí lỗ đúng, bulông phù hợp và lực được truyền vào phần chịu lực của khung. Bắt một caster hạng nặng vào một bản mã yếu không biến liên kết đó thành liên kết hạng nặng.

Khi nào không nên dùng bánh xe mặt đế?

Không nên ưu tiên mặt đế khi thiết bị không có đủ diện tích gá hoặc việc tạo thêm bản mã lớn làm thiết kế nặng và phức tạp hơn cần thiết. Với chân ống, lỗ tròn hoặc tiết diện hẹp đã được thiết kế để nhận một trục gá, stem fitting hay expander thường tích hợp gọn hơn. Với không gian lắp đặt hạn chế, bolt-hole fitting dùng một điểm liên kết trung tâm cũng có thể phù hợp hơn.

Mặt đế cũng không phải cách khắc phục cho một khung thiếu cứng vững. Nếu vùng lắp bị võng, lỗ bulông có nguy cơ biến dạng hoặc tấm gá không truyền lực được vào khung chính, cần xử lý kết cấu trước khi tăng tải bánh xe.

Ngược lại, cũng không nên loại bỏ mặt đế chỉ vì tải nhỏ. Vì plate fitting được sử dụng cả ở nhóm light-duty, transport và heavy-duty, một thiết bị nhẹ nhưng có sẵn mặt đáy phẳng, cần tháo lắp bằng bulông hoặc cần liên kết ổn định vẫn có thể dùng bánh xe mặt đế hoàn toàn hợp lý.

Cách kiểm tra trước khi chọn bánh xe mặt đế

1. Kiểm tra bề mặt gá: Xác nhận khung có mặt phẳng đủ diện tích cho toàn bộ plate, không chỉ đủ chỗ cho bốn lỗ bulông

2. Đối chiếu kích thước liên kết: So sánh kích thước mặt đế, khoảng cách tâm lỗ và đường kính lỗ với bản vẽ hoặc datasheet của caster

3. Tính tải trên mỗi bánh: Dùng tổng khối lượng thiết bị cộng tải lớn nhất, chia cho số bánh thực sự chịu tải và áp dụng hệ số an toàn phù hợp

4. Kiểm tra cả kết cấu đỡ: Đảm bảo bản mã, mối hàn, dầm khung và bulông đủ khả năng truyền tải; tải định mức của caster không thay thế việc kiểm tra kết cấu

5. Xét điều kiện động: Nếu xe chạy nhanh, thường xuyên đổi hướng, gặp khe nền hoặc va đập, không chọn bánh chỉ theo tải tĩnh mà phải tính đến tải động và điều kiện thử của nhà sản xuất

Các bước này giúp tách hai quyết định thường bị nhập làm một: chọn kiểu gá dựa trên kết cấu và chọn tải định mức của bánh dựa trên tải làm việc. Cách tách này phù hợp với hướng dẫn của các nhà sản xuất, nơi thông số fitting và tải trọng được xác định như những tiêu chí riêng biệt.

Bánh xe mặt đế nên được dùng khi thiết bị có một bề mặt gá phẳng, đủ rộng và đủ cứng để truyền lực qua tấm đế và hệ bulông một cách ổn định. Kiểu gá này đặc biệt thuận lợi khi tải và lực động tăng, nhưng không có một ngưỡng kilogram cố định quyết định phải dùng mặt đế. Lựa chọn đúng phải đồng thời thỏa mãn hai điều kiện: kết cấu khung phù hợp với plate fitting và tải yêu cầu trên từng bánh, sau khi tính số bánh chịu lực cùng hệ số an toàn, không vượt tải định mức của caster.
