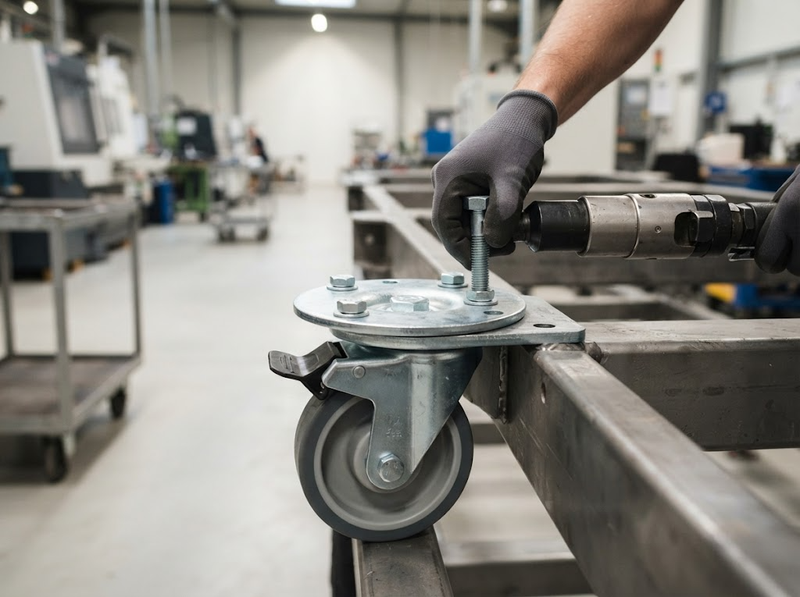

Cách chọn kích thước mặt đế bánh xe

Kích thước mặt đế bánh xe được xác định dựa trên những yếu tố nào

Mặt đế bánh xe thường được thiết kế theo một hệ kích thước tiêu chuẩn gồm chiều dài, chiều rộng, độ dày và hệ lỗ bắt vít. Khi lựa chọn, cần xem xét đồng thời các yếu tố sau:

· Tải trọng tác dụng lên từng bánh xe

· Đường kính và khả năng chịu tải của bánh xe

· Kích thước khung hoặc thiết bị cần lắp đặt

· Khoảng cách tâm các lỗ bắt vít

· Loại vít, bu lông và phương pháp cố định

· Điều kiện làm việc như nền phẳng, rung động hoặc di chuyển thường xuyên

Trong thực tế, hai bánh xe có cùng đường kính nhưng có thể sử dụng mặt đế khác nhau do khác biệt về tải trọng, cấu tạo càng bánh hoặc tiêu chuẩn lắp đặt.

Chọn kích thước mặt đế bánh xe theo hệ lỗ bắt vít

Hệ lỗ bắt vít là yếu tố quan trọng nhất khi thay thế hoặc lắp mới bánh xe có mặt đế.

Mặt đế phải có vị trí lỗ phù hợp với bề mặt lắp đặt để:

· Đảm bảo toàn bộ bu lông được liên kết chắc chắn

· Phân bố đều lực tác động lên khung

· Tránh hiện tượng lệch tâm gây rung hoặc giảm tuổi thọ bánh xe

Các thông số cần kiểm tra gồm:

· Khoảng cách giữa các lỗ theo chiều dài

· Khoảng cách giữa các lỗ theo chiều rộng

· Đường kính lỗ bắt vít

· Số lượng lỗ trên mặt đế

Nếu kích thước lỗ không tương thích, việc khoan chỉnh lại có thể làm giảm độ bền của khung hoặc mặt đế, đặc biệt với các ứng dụng tải trọng lớn.

Chọn mặt đế bánh xe theo tải trọng làm việc

Tải trọng là yếu tố quyết định kích thước và độ dày của mặt đế.

Khi xe đẩy hoặc thiết bị chịu tải, lực không chỉ tác động theo phương thẳng đứng mà còn xuất hiện lực ngang khi:

· Di chuyển qua bề mặt không bằng phẳng

· Phanh hoặc đổi hướng

· Va chạm trong quá trình vận hành

Vì vậy, tải trọng thiết kế thường cần tính đến hệ số an toàn thay vì chỉ lấy đúng tải trọng hàng hóa.

Cách tính cơ bản:

Tải trọng mỗi bánh xe = Tổng tải trọng thiết bị / Số bánh xe chịu tải

Ví dụ, một thiết bị có tổng tải trọng 800 kg sử dụng 4 bánh xe thì tải lý thuyết mỗi bánh là 200 kg. Tuy nhiên, nếu thường xuyên di chuyển hoặc chịu va đập, nên lựa chọn bánh có khả năng chịu tải cao hơn mức tính toán.

Mặt đế lớn hơn thường giúp:

· Tăng diện tích truyền lực

· Giảm áp lực tập trung tại vị trí bắt vít

· Tăng độ ổn định của cụm bánh xe

Mối quan hệ giữa kích thước bánh xe và kích thước mặt đế

Kích thước bánh xe và mặt đế thường được thiết kế theo một tỷ lệ tương ứng.

Bánh xe có đường kính lớn hơn thường đi kèm:

· Càng bánh lớn hơn

· Khả năng chịu tải cao hơn

· Mặt đế có kích thước lớn hơn

Tuy nhiên, không nên chỉ chọn mặt đế theo đường kính bánh. Hai bánh cùng kích thước có thể có:

· Kiểu càng khác nhau

· Vật liệu khác nhau

· Khả năng chịu tải khác nhau

· Hệ lỗ lắp đặt khác nhau

Do đó cần ưu tiên thông số kỹ thuật của nhà sản xuất thay vì chỉ dựa vào kích thước bên ngoài.

Cách kiểm tra kích thước mặt đế bánh xe trước khi lắp đặt

Trước khi lựa chọn, cần đo và đối chiếu các thông số thực tế.

Các bước kiểm tra gồm:

1. Đo kích thước mặt phẳng lắp bánh xe

Xác định chiều dài và chiều rộng khu vực tiếp xúc để đảm bảo mặt đế không bị vượt ra ngoài hoặc thiếu diện tích liên kết.

2. Kiểm tra hệ lỗ

Đo khoảng cách tâm lỗ và đường kính lỗ để chọn đúng loại mặt đế.

3. Xác định tải trọng yêu cầu

Tính tải trọng trên từng bánh và lựa chọn loại bánh có mức chịu tải phù hợp.

4. Kiểm tra không gian xoay

Với bánh xe xoay, cần đảm bảo mặt đế và cụm xoay không bị vướng vào khung hoặc thiết bị xung quanh.

Những sai lầm thường gặp khi chọn kích thước mặt đế bánh xe

Một số lỗi phổ biến có thể làm giảm hiệu quả sử dụng:

· Chọn mặt đế chỉ dựa vào đường kính bánh xe

· Bỏ qua khoảng cách lỗ bắt vít

· Chọn tải trọng bánh xe bằng đúng tải thực tế mà không có dự phòng

· Sử dụng mặt đế nhỏ cho thiết bị tải nặng

· Không kiểm tra độ dày và độ cứng của vị trí lắp đặt

Một mặt đế phù hợp cần đảm bảo sự cân bằng giữa kích thước, khả năng chịu lực và điều kiện vận hành thực tế.

Cách lựa chọn kích thước mặt đế bánh xe phù hợp cho từng ứng dụng

Với thiết bị nhẹ như xe đẩy nhỏ, tủ hoặc giá kệ, có thể ưu tiên mặt đế nhỏ gọn để tiết kiệm không gian.

Với thiết bị công nghiệp hoặc xe tải nặng, cần ưu tiên:

· Mặt đế lớn hơn

· Vật liệu có độ cứng cao

· Hệ lỗ chắc chắn

· Khả năng chịu tải có dự phòng

Ngoài tải trọng tĩnh, cần xem xét thêm tần suất sử dụng và môi trường làm việc để lựa chọn chính xác hơn.

Khi chọn kích thước mặt đế bánh xe, yếu tố quan trọng nhất là sự tương thích giữa hệ lỗ, tải trọng và điều kiện lắp đặt. Một mặt đế đúng kích thước giúp bánh xe hoạt động ổn định, giảm nguy cơ hư hỏng liên kết và kéo dài tuổi thọ của toàn bộ thiết bị.
