Chiều cao bánh xe đẩy có ý nghĩa gì khi lắp đặt?

Chiều cao tổng thể quyết định cao độ cộng thêm sau lắp đặt

Ý nghĩa quan trọng nhất của chiều cao bánh xe đẩy là xác định thiết bị được nâng lên khỏi sàn bao nhiêu tính từ mặt chuẩn lắp bánh xe.

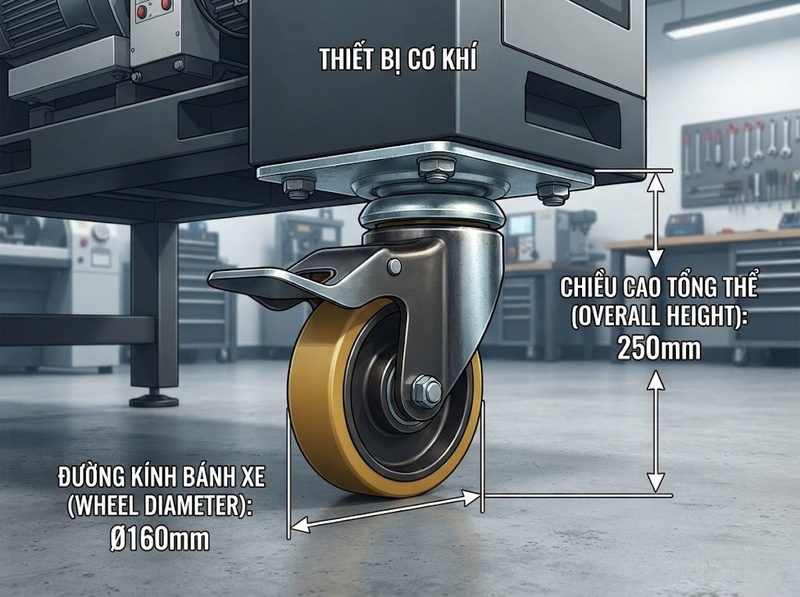

Với một caster lắp bằng mặt bích trực tiếp dưới khung, mặt trên của đế caster tiếp xúc với mặt gá của thiết bị. Khoảng cách từ mặt gá này xuống điểm tiếp xúc của bánh với sàn chính là chiều cao lắp đặt H. Vì thế, nếu không có chi tiết trung gian làm thay đổi vị trí mặt gá, phần cao độ mà bộ bánh xe tạo ra bên dưới thiết bị tương ứng với H của caster. Cách định nghĩa H là chiều cao tổng thể/chiều cao lắp đặt cũng được sử dụng trong tài liệu kích thước của Blickle.

Điều cần chú ý là phải lấy đúng mặt chuẩn lắp làm mốc. Nếu caster được gắn qua một giá đỡ, tấm căn hoặc kết cấu lắp chìm, cao độ hoàn thiện phải được tính theo vị trí thực tế của mặt gá sau khi lắp, chứ không đơn giản cộng mọi kích thước của từng linh kiện.

Nói cách khác, thông số chiều cao tổng thể không chỉ mô tả caster “cao bao nhiêu”. Nó là kích thước giao tiếp giữa caster và thiết bị, giúp người thiết kế biết khung máy, mặt bàn, xe đẩy hoặc cụm thiết bị cuối cùng sẽ nằm ở cao độ nào so với sàn.

Cách tính cao độ thiết bị từ chiều cao bánh xe đẩy

Nếu gọi:

• H caster là chiều cao tổng thể từ mặt chuẩn gá đến sàn
• H thân là khoảng cách từ mặt chuẩn gá bánh xe đến điểm cao nhất cần kiểm soát trên thiết bị

thì về hình học:

Chiều cao hoàn thiện từ sàn = H caster H thân

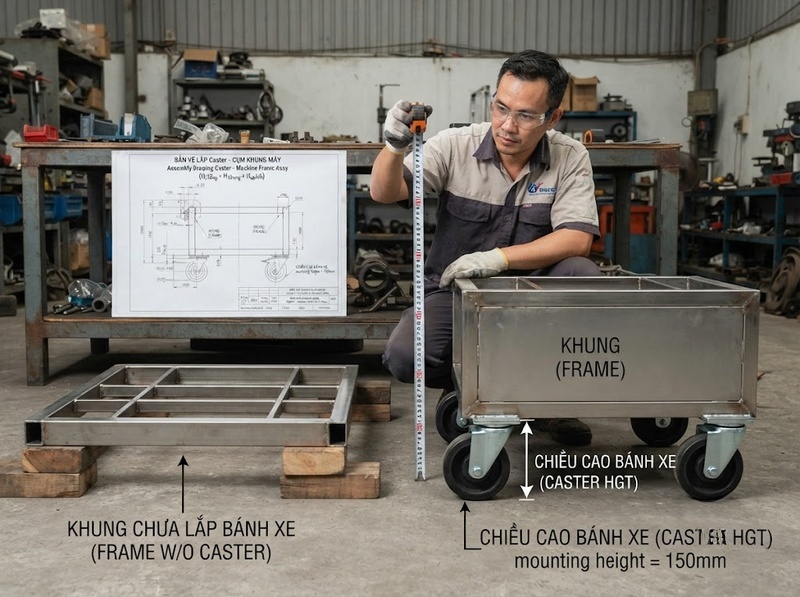

Ví dụ, thân thiết bị cao 800 mm tính từ mặt gá bánh xe đến đỉnh và caster có chiều cao lắp đặt 125 mm. Khi caster được gá trực tiếp đúng theo mặt chuẩn đó, chiều cao từ sàn đến đỉnh thiết bị là:

800 125 = 925 mm

Điểm quan trọng của phép tính này là không cộng lại những kích thước đã nằm trong H caster. Chẳng hạn, với caster mặt bích, chiều dày kết cấu của càng, cụm xoay và vị trí tâm bánh đã được phản ánh trong chiều cao tổng thể. Chỉ cần bổ sung một kích thước khác khi chi tiết đó thực sự làm dịch chuyển mặt chuẩn lắp của caster.

Cách tính tương tự cũng có thể dùng ngược. Nếu thiết bị phải đạt một cao độ hoàn thiện cố định, có thể suy ra chiều cao caster cho phép:

H caster cho phép = Chiều cao hoàn thiện yêu cầu − H thân

Nhờ đó, chiều cao bánh xe trở thành một thông số cần kiểm soát ngay từ khi thiết kế khung, thay vì chỉ kiểm tra sau khi thiết bị đã chế tạo xong.

Chiều cao tổng thể không phải là đường kính bánh xe

Một nhầm lẫn phổ biến là lấy đường kính bánh làm chiều cao mà caster sẽ cộng thêm cho thiết bị. Hai kích thước này không giống nhau.

Đường kính chỉ mô tả kích thước của bánh. Chiều cao tổng thể còn chịu ảnh hưởng bởi cách bánh nằm trong càng, kết cấu cụm xoay và hình học của giá đỡ.

Dữ liệu kỹ thuật của Blickle cho thấy sự khác biệt rất rõ. Với các caster sử dụng bánh đường kính 80 mm trong dòng ALTH, một cấu hình có tổng chiều cao 102 mm, cấu hình khác 110 mm và một cấu hình khác đạt 120 mm. Như vậy, chỉ biết bánh có đường kính 80 mm chưa đủ để suy ra cao độ lắp đặt của cả bộ caster.

Điều này cũng giải thích vì sao hai bánh xe có cùng đường kính vẫn có thể làm thiết bị nằm ở hai cao độ khác nhau. Phần chênh lệch nằm ở kết cấu phía trên bánh.

Vì vậy, khi đọc catalogue hoặc bản vẽ kỹ thuật:

• D hoặc wheel diameter dùng để nhận biết đường kính bánh
• H, total height hoặc mounting height mới là kích thước cần dùng để tính cao độ lắp đặt

Nếu yêu cầu thiết kế liên quan đến chiều cao tổng thể của máy, xe hoặc bàn thao tác, sử dụng đường kính bánh thay cho mounting height có thể làm sai ngay chuỗi kích thước ban đầu.

Kiểu gá lắp quyết định cách áp dụng thông số chiều cao

Chiều cao tổng thể luôn phải được đọc cùng với kiểu lắp của caster, bởi mặt chuẩn gá không giống nhau trong mọi cấu hình.

Lắp bằng mặt bích hoặc lỗ bu lông

Với caster mặt bích, mặt trên của plate là mốc lắp rõ ràng. Khi plate tiếp xúc trực tiếp với mặt dưới của thiết bị, chiều cao H thể hiện khoảng cách từ mặt gá đó xuống sàn. Hướng dẫn kết cấu của Blickle cũng lưu ý rằng mặt plate cần tiếp xúc với bề mặt lắp đối với các cấu hình tương ứng.

Trong trường hợp này, việc tính cao độ tương đối trực tiếp: xác định vị trí mặt dưới của khung, sau đó cộng mounting height của caster.

Nếu có tấm căn hoặc adapter nằm giữa caster và khung, phải tính theo mặt chuẩn mới sau khi lắp. Không nên cộng cơ học chiều dày của mọi chi tiết nếu chưa xác định chúng có thực sự làm thay đổi vị trí mounting surface hay không.

Lắp bằng ty, chốt hoặc expander

Caster dùng stem có thêm kích thước ty lắp, nhưng chiều dài stem không đồng nghĩa với chiều cao tổng thể của caster. Stem được đưa vào lỗ hoặc ống của thiết bị và chủ yếu đóng vai trò liên kết.

Tài liệu fitting của Blickle liệt kê đường kính stem và chiều dài stem như những kích thước lắp riêng. Trong một bảng sản phẩm cụ thể, caster LEXZ-PO 75G có tổng chiều cao 100 mm trong khi chiều dài stem là 50 mm; hai thông số được ghi thành hai cột độc lập.

Do đó, không được lấy 100 mm rồi cộng thêm 50 mm để kết luận caster làm thiết bị cao thêm 150 mm. Cần xác định mounting height của đúng mã sản phẩm và vị trí thực tế mà stem được gá vào kết cấu.

Nếu caster được lắp qua socket, expander hoặc adapter đặc biệt, bản vẽ lắp hoàn chỉnh là căn cứ tốt hơn việc suy luận từ riêng chiều dài của ty.

Các bánh trên cùng thiết bị cần có chiều cao lắp đặt tương thích

Cao độ không chỉ cần đúng đối với từng caster riêng lẻ. Các caster cùng đỡ một thiết bị còn phải có mounting height phù hợp với nhau.

Trong hướng dẫn an toàn sản phẩm, Blickle nêu rằng các caster trên cùng một vật thể phải có cùng mounting height; khi kết hợp caster cố định và caster xoay, cần dùng các loại phù hợp do nhà sản xuất khuyến nghị.

Lý do nằm ở hình học của hệ lắp. Nếu các mặt gá trên khung nằm cùng một mặt phẳng nhưng một caster cao hơn các caster còn lại, khoảng cách từ khung đến sàn tại các vị trí đỡ sẽ không còn đồng nhất. Kết quả có thể là thân thiết bị bị nghiêng hoặc các bánh không tiếp xúc với mặt sàn theo cùng điều kiện.

Vì vậy, khi phối hợp bánh xoay và bánh cố định, không nên chỉ kiểm tra rằng chúng có cùng đường kính. Thông số cần đối chiếu trực tiếp là chiều cao tổng thể hoặc mounting height của từng cụm.

Đây đặc biệt là điểm cần kiểm tra khi thay thế caster cũ bằng một mã khác. Một bánh mới có đường kính, khả năng lắp và hình thức gần giống bánh cũ vẫn có thể làm thay đổi cao độ thiết bị nếu mounting height khác.

Cách kiểm tra chiều cao trước khi lắp để tránh sai cao độ

Có thể kiểm soát cao độ thiết bị bằng một chuỗi kiểm tra ngắn ngay từ bản vẽ hoặc catalogue:

1. Xác định mặt chuẩn lắp caster trên thiết bị
2. Tìm thông số H, total height hoặc mounting height của đúng mã caster
3. Không dùng đường kính bánh D thay cho chiều cao tổng thể
4. Với caster có stem, tách riêng mounting height khỏi chiều dài và đường kính stem
5. Tính khoảng cách từ mặt chuẩn gá đến điểm cao nhất của thiết bị rồi cộng H caster
6. Đối chiếu mounting height của toàn bộ caster được lắp trên cùng thiết bị
7. Kiểm tra lại bản vẽ CAD hoặc bản vẽ kích thước của đúng cấu hình nếu không gian lắp đặt bị giới hạn

Cách làm này đặc biệt hữu ích khi thiết bị phải đi qua cửa, nằm dưới mặt bàn, khớp với băng tải hoặc duy trì một cao độ làm việc cố định. Trong các trường hợp đó, vài thông số có vẻ tương đương ở cấp độ bánh xe chưa chắc tạo ra cùng kích thước lắp đặt ở cấp độ cả cụm caster.

Khi cần thay bánh, dữ liệu nên được so sánh theo mounting height của cả cụm, không chỉ theo kích thước bánh. Đây là cách trực tiếp nhất để giữ nguyên cao độ thiết kế.

Chiều cao bánh xe đẩy có ý nghĩa trực tiếp đối với lắp đặt vì nó xác lập khoảng cách giữa mặt chuẩn gá caster và mặt sàn. Với một kết cấu gá trực tiếp, đây chính là phần cao độ mà caster tạo ra bên dưới thiết bị. Khi tính chiều cao hoàn thiện, cần dùng total height hoặc mounting height của cả cụm thay vì đường kính bánh, xác định đúng mặt chuẩn đối với từng kiểu gá và kiểm tra các caster trên cùng thiết bị có chiều cao lắp đặt tương thích. Làm đúng ba điểm này giúp cao độ thực tế sau lắp đặt bám sát chuỗi kích thước đã thiết kế.
