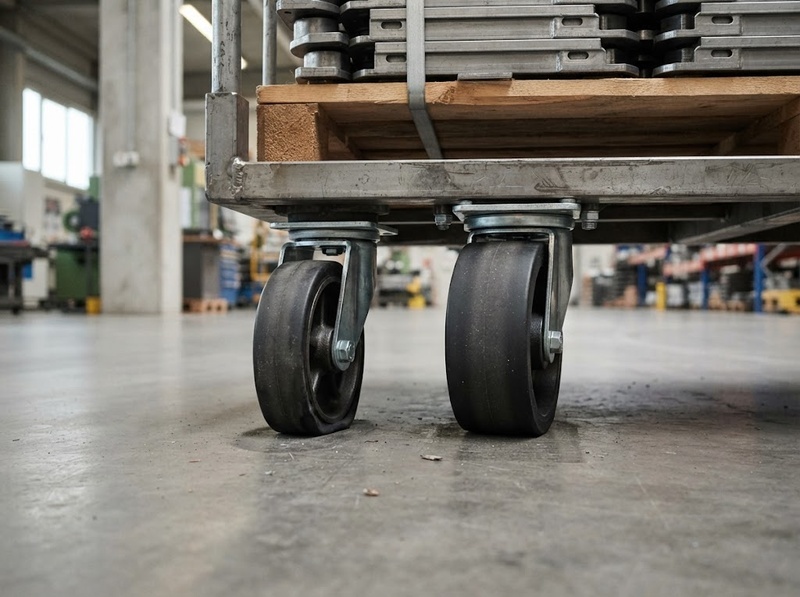

Chiều rộng bánh xe đẩy ảnh hưởng đến tải và lăn

Vì vậy, không nên đọc thông số chiều rộng theo quy tắc đơn giản “càng rộng càng chịu tải” hoặc “càng rộng càng dễ lăn”. Chiều rộng chủ yếu thay đổi cách tải được truyền xuống mặt sàn và hình học vùng tiếp xúc; còn tải danh định phải được xác nhận bằng dữ liệu thử nghiệm của bánh, trong khi lực cản lăn phụ thuộc đồng thời vào đường kính, hình dạng mặt lăn, độ cứng và độ đàn hồi vật liệu, ổ bi, tải và bề mặt di chuyển.

Chiều rộng bánh xe thay đổi áp lực sàn thế nào?

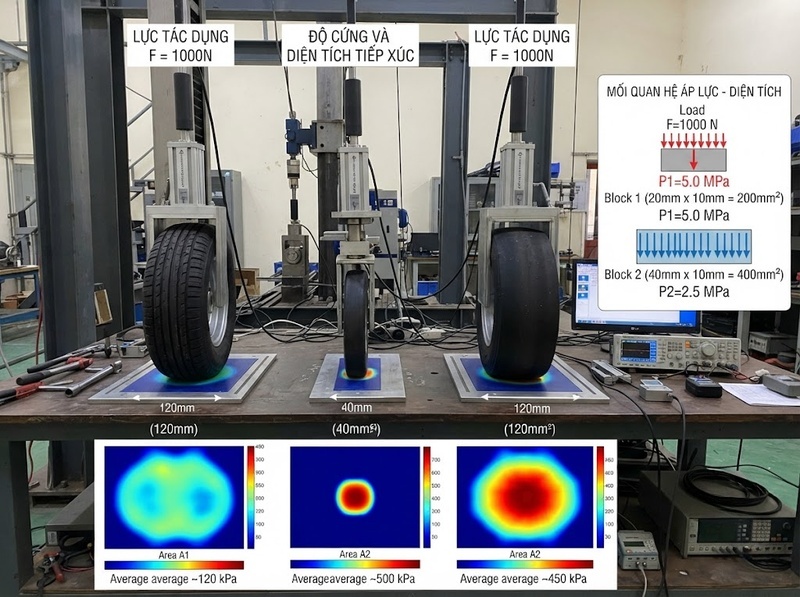

Cơ chế trực tiếp nhất của chiều rộng là thay đổi diện tích tiếp xúc giữa bánh và sàn. Blickle xác định áp lực sàn trung bình bằng lực hướng kính tác dụng lên bánh chia cho diện tích tiếp xúc:

p = F / A

Trong đó p là áp lực sàn trung bình, F là lực hướng kính và A là diện tích tiếp xúc. Với cùng tải trọng, nếu diện tích tiếp xúc tăng thì áp lực trung bình giảm.

Ở mức xấp xỉ bậc nhất, có thể hình dung vùng tiếp xúc là một hình chữ nhật với bề rộng b và chiều dài tiếp xúc l, khi đó A ≈ b × l. Chẳng hạn một bánh chịu 800 N, vùng tiếp xúc giả định 20 × 10 mm tạo diện tích 200 mm² và áp lực trung bình khoảng 4 N/mm². Nếu chỉ tăng bề rộng tiếp xúc lên 40 mm trong khi các điều kiện khác giữ nguyên, diện tích thành 400 mm² và áp lực trung bình giảm còn khoảng 2 N/mm².

Nhưng phép tính này chỉ dùng để hiểu cơ chế. Trong thực tế, tăng chiều rộng danh nghĩa từ 20 lên 40 mm không bảo đảm diện tích tiếp xúc thực tăng đúng gấp đôi. Độ cong mặt lăn, độ cứng, độ biến dạng của vật liệu và tải trọng đều làm thay đổi dấu tiếp xúc. Đây cũng là lý do một bánh rộng nhưng rất cứng vẫn có thể tạo áp lực sàn lớn hơn một bánh hẹp nhưng mềm.

Dữ liệu tham chiếu của Blickle cho thấy ảnh hưởng này rất rõ: áp lực sàn trung bình tham khảo khoảng 0,8 N/mm² với lốp khí hoặc cao su mềm, 3,5 N/mm² với polyurethane 75 Shore A, 8 N/mm² với polyurethane 92 Shore A, khoảng 40 N/mm² với polypropylene/nylon và trên 350 N/mm² với gang hoặc thép. Nghĩa là vật liệu và khả năng biến dạng của bánh có thể làm thay đổi áp lực tiếp xúc hàng chục đến hàng trăm lần, nên chiều rộng không thể được đánh giá tách rời khỏi vật liệu mặt lăn.

Ý nghĩa thực tế là bánh rộng thường hữu ích khi cần phân bố tải trên diện tích lớn hơn, đặc biệt với sàn có khả năng chịu áp lực bề mặt hạn chế. Tuy nhiên, thông số cần kiểm tra không chỉ là T2 mà còn là hình dạng mặt lăn, độ cứng vật liệu và tải thực đặt lên từng bánh.

Bánh rộng hơn có chịu tải lớn hơn không?

Có thể, nhưng không phải theo quan hệ tỷ lệ cố định và không thể suy ra tải danh định chỉ từ chiều rộng.

Khi các yếu tố thiết kế khác phù hợp, bề rộng lớn hơn có thể giúp phân bố ứng suất tiếp xúc trên vùng lớn hơn. Vì vậy, các dòng bánh tải nặng thường sử dụng tiết diện bánh và mặt lăn lớn. Tuy nhiên, tải trọng mà nhà sản xuất công bố còn chịu giới hạn bởi vật liệu mặt lăn, thân bánh, moay-ơ, ổ bi, trục, kết cấu càng bánh, tốc độ và điều kiện vận hành.

Quan trọng hơn, tải danh định là thông số phải được thử nghiệm, không phải giá trị được tính đơn giản từ chiều rộng. Blickle cho biết tải động công bố của bánh và caster được xác định bằng thử nghiệm trên bàn quay theo các tiêu chuẩn DIN EN 12527–12533 và ISO 22878–22884. ISO 22883:2004 quy định yêu cầu kỹ thuật và thử nghiệm cho bánh xe, caster công nghiệp vận hành thủ công hoặc kéo bằng động lực ở tốc độ tới 1,1 m/s, tương đương 4 km/h; tiêu chuẩn này được ISO xác nhận lại vào năm 2022 và hiện vẫn còn hiệu lực.

Điều này tạo ra một ranh giới quan trọng:

Chiều rộng ảnh hưởng khả năng phân bố tải xuống sàn, nhưng tải danh định của bánh phải lấy từ thông số thử nghiệm của chính cấu hình bánh đó.

Ngay cả khi hai bánh có cùng chiều rộng, khả năng chịu tải vẫn có thể khác đáng kể nếu vật liệu hoặc kết cấu khác nhau. Hamilton, chẳng hạn, công bố một dòng polyurethane 70 Shore D cứng hơn có thể mang tải cao hơn tới 30% so với polyurethane tiêu chuẩn của hãng đồng thời có đặc tính lăn tốt hơn trên sàn nhẵn. Đây là ví dụ cho thấy độ cứng và công thức vật liệu có thể thay đổi cả tải và khả năng lăn mà không thể quy toàn bộ tác động cho chiều rộng.

Tải trên xe đẩy cũng không phải lúc nào chia đều cho bốn bánh. Blickle đưa tải bản thân xe, tải hàng, số bánh thực sự đỡ tải và hệ số an toàn vào phép xác định tải yêu cầu; Hamilton cũng cảnh báo rằng tải lệch tâm có thể khiến một số bánh chịu tải cao hơn đáng kể so với phép chia tổng tải cho số bánh.

Do đó, một bánh rộng 50 mm không mặc nhiên “khỏe” hơn bánh rộng 40 mm. So sánh đúng phải dựa trên tải động/tải tĩnh được công bố cho đúng đường kính, vật liệu, ổ bi và kết cấu, sau đó mới xem chiều rộng có đáp ứng yêu cầu áp lực sàn hay không.

Chiều rộng tác động đến lực lăn và lực xoay

Ảnh hưởng của chiều rộng lên khả năng di chuyển phức tạp hơn ảnh hưởng lên áp lực sàn. Trong tài liệu kỹ thuật của Blickle, các yếu tố chính quyết định lực cản lăn gồm đường kính bánh, hình học mặt lăn, độ cứng, độ đàn hồi hồi phục, loại ổ bi và tình trạng bề mặt. Chiều rộng không được xem như một biến độc lập quyết định lực lăn; tác động của nó chủ yếu đi qua hình học và diện tích vùng tiếp xúc.

Khi lăn thẳng trên sàn cứng

Lực cản lăn của bánh đàn hồi phát sinh một phần vì mặt lăn liên tục bị nén rồi phục hồi khi bánh quay, tức tổn hao do hysteresis. Nếu chỉ tăng chiều rộng nhưng đồng thời làm tăng vùng vật liệu phải biến dạng, lực lăn không nhất thiết giảm. Ngược lại, một mặt lăn được thiết kế tốt có thể duy trì lực cản thấp ngay cả ở bánh có tải lớn.

Blickle có một ví dụ đáng chú ý: với dòng bánh polyurethane ALB, hãng công bố hình học mặt lăn được tối ưu có thể giảm lực cản lăn tới 40% so với các dòng polyurethane khác. Điều đó cho thấy hình dạng vùng tiếp xúc có thể quan trọng hơn việc chỉ tăng hoặc giảm chiều rộng tổng thể.

Đường kính cũng thường có tác động mạnh hơn chiều rộng đối với khả năng vượt qua biến dạng và chướng ngại. Blickle liệt kê đường kính lớn là một điều kiện giúp giảm lực cản lăn, còn Hamilton mô tả kích thước đường kính bánh là yếu tố lớn nhất đối với khả năng lăn trong hướng dẫn chọn caster của hãng.

Vì thế, trên nền bê tông hoặc epoxy nhẵn và cứng, đổi từ bánh hẹp sang bánh rộng nhưng giữ nguyên đường kính, vật liệu và ổ bi không bảo đảm xe sẽ nhẹ hơn khi đẩy. Nếu mục tiêu chính là giảm lực đẩy, cần đánh giá đồng thời đường kính, độ cứng/độ đàn hồi của mặt lăn, ổ bi và hình học mặt tiếp xúc.

Khi bánh xe phải xoay hướng

Với caster xoay, bề rộng và diện tích tiếp xúc trở nên nhạy cảm hơn. Khi caster đổi hướng, vùng tiếp xúc của bánh phải xoay tương đối trên mặt sàn và phát sinh ma sát. Blickle xác định kích thước vùng tiếp xúc và tương tác giữa vật liệu bánh với bề mặt là những yếu tố ảnh hưởng trực tiếp đến lực cản xoay.

Do đó, một bánh có vùng tiếp xúc rộng và phẳng có thể bảo vệ sàn tốt nhờ giảm áp lực trung bình nhưng đồng thời cần lực lớn hơn để xoay tại chỗ. Đây là một trade-off quan trọng ở xe đẩy phải đổi hướng liên tục. Bánh có mặt lăn hơi lồi có thể thu hẹp vùng tiếp xúc hiệu dụng khi xoay; Blickle cũng sử dụng mặt lăn hơi cong trên một số dòng bánh thép tải nặng nhằm đạt lực cản lăn thấp.

Trên nền mềm hoặc dễ lún, cán cân có thể thay đổi. Diện tích tiếp xúc lớn hơn làm giảm áp lực bề mặt, hạn chế bánh chìm sâu hơn vào nền; vì điều kiện bề mặt có ảnh hưởng đáng kể đến lực cản lăn, lợi ích này có thể quan trọng hơn bất lợi từ diện tích tiếp xúc lớn. Vì vậy cùng một bánh rộng có thể cho cảm giác nặng hơn khi xoay trên nền cứng nhưng lại hoạt động thuận lợi hơn bánh quá hẹp trên nền mềm. Đây là hệ quả cơ học của sự thay đổi áp lực tiếp xúc và điều kiện mặt nền, không phải quy luật rằng “bánh rộng luôn lăn tốt hơn”.

Khi nào nên tăng chiều rộng bánh xe?

Tăng chiều rộng bánh xe đẩy hợp lý nhất khi vấn đề cần giải quyết là áp lực tiếp xúc hoặc khả năng phân bố tải trên mặt sàn, chứ không nên mặc định dùng chiều rộng như giải pháp đầu tiên để giảm lực đẩy.

Nếu sàn cần được bảo vệ, trước tiên cần xem tải thực trên từng bánh và diện tích tiếp xúc. Một bánh rộng hơn có thể hữu ích, nhưng giảm độ cứng hoặc chọn vật liệu có khả năng phân bố áp lực tốt hơn đôi khi tạo khác biệt lớn hơn nhiều. Các mức áp lực tham khảo của Blickle từ dưới 1 N/mm² đối với nhóm rất mềm đến trên 350 N/mm² đối với bánh thép cho thấy lựa chọn vật liệu không thể tách khỏi lựa chọn chiều rộng.

Nếu yêu cầu chính là tăng tải, hãy dùng tải động hoặc tải tĩnh được nhà sản xuất công bố làm tiêu chí xác nhận. Không nên tự nâng giới hạn tải chỉ vì thay bánh bằng phiên bản rộng hơn. Với vận hành thực tế khác điều kiện thử chuẩn — chẳng hạn mặt sàn xấu, tốc độ cao hơn hoặc tải phân bố không đều — hệ số an toàn cũng phải được tính đến; hướng dẫn của Blickle sử dụng các hệ số khoảng 1,0–1,5 cho vận chuyển thủ công trong nhà và có thể tăng đến 2,0–3,0 ở vận chuyển cơ giới ngoài trời với chướng ngại lớn.

Nếu yêu cầu chính là giảm lực lăn, ưu tiên kiểm tra đường kính, vật liệu và độ cứng mặt lăn, độ đàn hồi, hình học tread, ổ bi và chất lượng nền trước khi tăng chiều rộng. Nếu xe thường xuyên xoay tại chỗ, cần đặc biệt tránh vùng tiếp xúc rộng không cần thiết vì kích thước vùng tiếp xúc trực tiếp tham gia vào lực cản xoay.

Có thể tóm tắt logic kỹ thuật như sau:

· Bánh rộng hơn → có khả năng tăng diện tích tiếp xúc → áp lực sàn trung bình có thể giảm

· Áp lực sàn giảm → có lợi cho sàn và nền dễ lún

· Bánh rộng hơn ≠ tải danh định tự động tăng

· Bánh rộng hơn ≠ lực lăn tự động giảm

· Diện tích tiếp xúc lớn hơn có thể làm tăng lực cản khi caster xoay

· Tải thực phải kiểm tra theo rating của nhà sản xuất; khả năng lăn phải xét cùng đường kính, vật liệu, tread, ổ bi và bề mặt

Chiều rộng bánh xe đẩy chủ yếu quyết định cách tải được truyền qua vùng tiếp xúc xuống sàn. Tăng chiều rộng có thể làm diện tích tiếp xúc lớn hơn và giảm áp lực sàn, nhưng mức giảm thực tế còn phụ thuộc hình dạng và độ biến dạng của bánh. Tải trọng danh định không thể suy ra từ chiều rộng mà phải dựa vào cấu hình đã được thử nghiệm. Tương tự, khả năng lăn không có quan hệ đơn điệu với chiều rộng: trên sàn cứng, đường kính, vật liệu, hình học mặt lăn và ổ bi thường quan trọng hơn; còn khi caster đổi hướng, vùng tiếp xúc rộng có thể làm lực xoay tăng. Vì vậy, chiều rộng nên được xem là một biến trong hệ thống tải–tiếp xúc–lăn, không phải một thông số có thể đánh giá độc lập.
