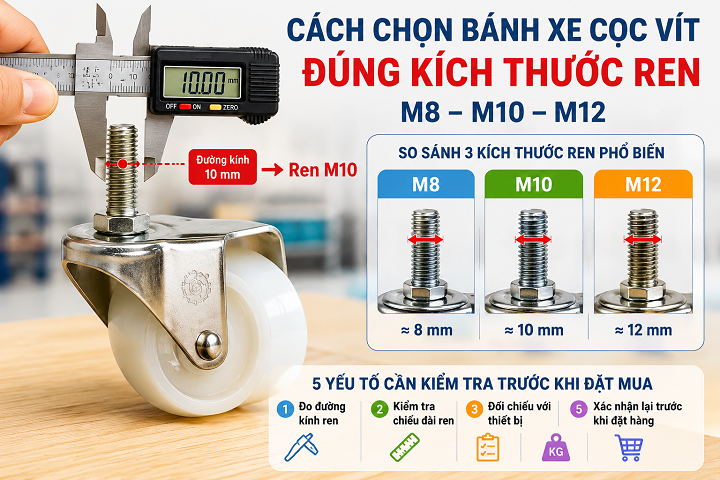

Cách chọn bánh xe cọc vít đúng kích thước ren

Vì sao kích thước ren quyết định việc lắp được hay không?

Khi thay bánh xe cọc vít, nhiều người thường quan tâm đến tải trọng, chất liệu bánh xe hoặc đường kính bánh xe trước. Tuy nhiên, thông số quyết định việc bánh xe có thể lắp vào thiết bị hay không lại là kích thước ren. Nếu ren không tương thích, bánh xe sẽ không thể lắp đặt đúng cách dù các thông số khác hoàn toàn phù hợp.

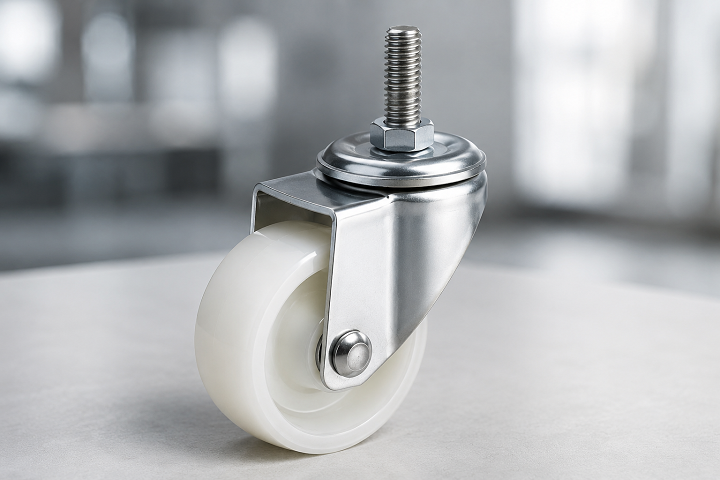

Ren trên bánh xe cọc vít hoạt động như thế nào?

Bánh xe cọc vít được thiết kế với một trục ren ngoài ở phần thân trên. Phần ren này sẽ được vặn trực tiếp vào lỗ ren có sẵn trên thiết bị như bàn thao tác, xe đẩy, tủ máy hoặc các thiết bị công nghiệp khác.

Cơ chế liên kết bằng ren giúp:

• Lắp đặt nhanh chóng
• Thay thế dễ dàng khi bánh xe hư hỏng
• Không cần khoan hoặc gia công thêm
• Đảm bảo độ chắc chắn khi vận hành

Để lắp được chính xác, đường kính ren của bánh xe phải trùng với đường kính ren của thiết bị.

Ví dụ:

• Ren M8 chỉ phù hợp với lỗ ren M8
• Ren M10 chỉ phù hợp với lỗ ren M10
• Ren M12 chỉ phù hợp với lỗ ren M12

Điều gì xảy ra khi chọn sai kích thước ren?

Việc chọn sai ren là nguyên nhân phổ biến nhất khiến người dùng phải đổi trả bánh xe sau khi mua.

Một số trường hợp thường gặp gồm:

• Ren nhỏ hơn lỗ ren làm bánh xe không cố định chắc chắn
• Ren lớn hơn lỗ ren khiến không thể vặn vào thiết bị
• Ép lắp sai ren làm hỏng bước ren
• Ren bị lệch dẫn đến rung lắc khi vận hành

Trong môi trường công nghiệp, việc sử dụng bánh xe lắp sai ren còn có thể làm giảm độ an toàn của thiết bị, đặc biệt với các hệ thống thường xuyên di chuyển hoặc chịu tải trọng lớn.

Vì sao ren là thông số cần kiểm tra đầu tiên khi thay bánh xe?

Khi thay bánh xe cũ, người dùng thường có xu hướng đo đường kính bánh xe hoặc kiểm tra tải trọng trước. Tuy nhiên, các thông số đó chỉ có ý nghĩa khi bánh xe có thể lắp được lên thiết bị.

Kiểm tra ren trước giúp:

• Loại bỏ ngay các mẫu không phù hợp
• Rút ngắn thời gian lựa chọn
• Tránh đặt nhầm hàng
• Giảm chi phí đổi trả

Đây là bước đầu tiên trong mọi quy trình chọn bánh xe cọc vít đúng kỹ thuật.

Cách xác định ren M8, M10, M12 trên thiết bị đang sử dụng

Nếu thiết bị vẫn còn tem thông số kỹ thuật, việc xác định ren khá đơn giản. Tuy nhiên trong thực tế, nhiều thiết bị đã sử dụng lâu năm hoặc bánh xe cũ đã được thay thế nhiều lần khiến người dùng không còn tài liệu tham khảo.

Trong trường hợp này, việc đo trực tiếp là phương pháp chính xác và nhanh nhất.

Đo đường kính ren bằng thước như thế nào?

Để xác định kích thước ren, bạn chỉ cần:

Bước 1

Tháo bánh xe cũ ra khỏi thiết bị.

Bước 2

Sử dụng thước cặp để đo đường kính ngoài của phần ren.

Bước 3

Đối chiếu kết quả với kích thước tiêu chuẩn.

Thông thường:

Nếu không có thước cặp, có thể sử dụng thước đo cơ khí nhưng độ chính xác sẽ thấp hơn.

Cách nhận biết nhanh ren M8, M10 và M12

Trong nhiều trường hợp, người dùng có thể nhận diện sơ bộ bằng mắt thường.

Đặc điểm thường gặp:

Ren M8

• Thân ren tương đối nhỏ
• Xuất hiện nhiều trên bàn thao tác nhẹ
• Thiết bị tải trọng thấp đến trung bình

Ren M10

• Kích thước phổ biến nhất
• Xuất hiện trên nhiều loại xe đẩy công nghiệp
• Cân bằng giữa khả năng chịu tải và tính linh hoạt

Ren M12

• Thân ren lớn và chắc chắn hơn
• Thường dùng cho thiết bị tải trọng cao
• Xuất hiện trên các hệ thống yêu cầu độ ổn định lớn

Tuy nhiên, nhận biết bằng mắt chỉ mang tính tham khảo. Đo thực tế vẫn là phương pháp đáng tin cậy nhất.

Làm gì khi không còn thông số kỹ thuật của thiết bị?

Nếu không còn tài liệu kỹ thuật, bạn có thể áp dụng quy trình sau:

• Tháo bánh xe hiện tại ra khỏi thiết bị
• Đo đường kính ren
• Đo chiều dài phần ren
• Chụp ảnh phần ren và vị trí lắp đặt
• Đối chiếu với bảng kích thước tiêu chuẩn

Trong trường hợp đặc biệt, việc gửi hình ảnh và kích thước đo thực tế cho nhà cung cấp sẽ giúp xác nhận chính xác loại ren cần sử dụng.

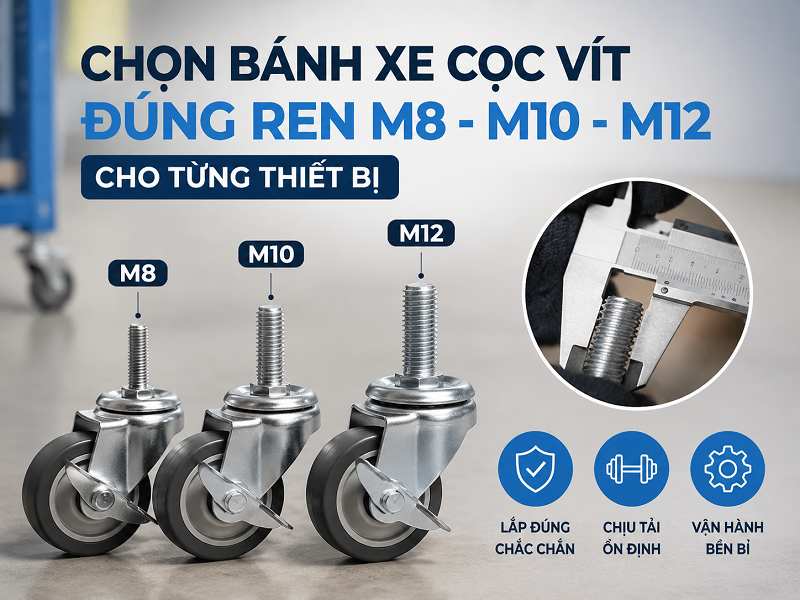

Phân biệt ren M8, M10 và M12 để tránh chọn nhầm

M8, M10 và M12 là ba kích thước ren phổ biến nhất trên bánh xe cọc vít. Mặc dù khác biệt về đường kính không quá lớn nhưng khả năng tương thích và ứng dụng thực tế lại rất khác nhau.

Đặc điểm của ren M8

Ren M8 thường được sử dụng trên:

• Bàn thao tác
• Giá đỡ nhẹ
• Thiết bị văn phòng
• Thiết bị tải trọng thấp

Ưu điểm:

• Kích thước gọn
• Dễ lắp đặt
• Chi phí thấp

Hạn chế:

• Khả năng chịu tải thấp hơn M10 và M12
• Không phù hợp với thiết bị công nghiệp nặng

Đặc điểm của ren M10

Ren M10 là kích thước được sử dụng rộng rãi nhất hiện nay.

Ứng dụng phổ biến:

• Xe đẩy hàng
• Kệ công nghiệp
• Thiết bị sản xuất
• Bàn thao tác công nghiệp

Ưu điểm:

• Độ phổ biến cao
• Khả năng chịu tải tốt
• Nhiều lựa chọn bánh xe tương thích

Đây thường là kích thước xuất hiện nhiều nhất khi thay thế bánh xe cọc vít trong môi trường công nghiệp.

Đặc điểm của ren M12

Ren M12 thường xuất hiện trên:

• Thiết bị tải trọng lớn
• Máy công nghiệp
• Hệ thống cần độ ổn định cao
• Thiết bị vận hành liên tục

Ưu điểm:

• Khả năng chịu lực tốt hơn
• Độ ổn định cao
• Giảm nguy cơ biến dạng ren khi tải nặng

Hạn chế:

• Kích thước lớn hơn
• Yêu cầu không gian lắp đặt phù hợp

Bảng so sánh nhanh M8 – M10 – M12

Một nguyên tắc quan trọng cần nhớ là không thể thay thế trực tiếp giữa M8, M10 và M12 nếu thiết bị không được thiết kế tương thích với kích thước ren đó.

Chọn bánh xe cọc vít theo từng nhóm thiết bị

Sau khi xác định đúng kích thước ren, bước tiếp theo là đối chiếu với loại thiết bị đang sử dụng. Việc này giúp hạn chế lựa chọn sai bánh xe và đảm bảo khả năng vận hành ổn định sau khi lắp đặt.

Bàn thao tác và thiết bị nhẹ thường dùng ren nào?

Các thiết bị có tải trọng thấp thường ưu tiên kích thước ren nhỏ nhằm tối ưu không gian lắp đặt.

Một số ví dụ phổ biến:

• Bàn thao tác văn phòng
• Bàn kỹ thuật nhẹ
• Giá đỡ thiết bị điện tử
• Thiết bị trưng bày

Kích thước ren thường gặp:

• M8
• Một số trường hợp sử dụng M10

Trước khi thay thế, vẫn cần đo thực tế vì cùng một loại bàn nhưng nhà sản xuất khác nhau có thể sử dụng ren khác nhau.

Xe đẩy và kệ công nghiệp thường dùng ren nào?

Đây là nhóm ứng dụng sử dụng bánh xe cọc vít phổ biến nhất hiện nay.

Các thiết bị thường gặp:

• Xe đẩy hàng
• Kệ công nghiệp di động
• Xe phục vụ trong kho
• Xe vận chuyển nội bộ

Kích thước ren được sử dụng nhiều nhất:

• M10

Lý do:

• Đủ khả năng chịu tải cho đa số nhu cầu
• Dễ thay thế
• Nguồn cung phổ biến
• Độ bền phù hợp với môi trường làm việc liên tục

Thiết bị tải trọng lớn nên chọn ren nào?

Những thiết bị có tải trọng cao thường yêu cầu ren lớn hơn để tăng độ chắc chắn cho vị trí liên kết.

Ví dụ:

• Máy công nghiệp
• Thiết bị sản xuất
• Hệ thống khung thép có bánh xe
• Thiết bị vận hành liên tục

Kích thước thường gặp:

• M12

Trong môi trường tải trọng lớn, việc sử dụng ren nhỏ hơn tiêu chuẩn thiết kế có thể làm giảm độ ổn định của toàn bộ hệ thống.

Khi nào cần kiểm tra lại ren trước khi đặt hàng?

Nhiều người cho rằng chỉ cần biết thiết bị đang dùng M8 hoặc M10 là đủ. Tuy nhiên, việc kiểm tra lại nên được thực hiện trong các trường hợp sau:

• Thiết bị đã qua sửa chữa
• Bánh xe cũ không phải linh kiện gốc
• Ren bị mòn hoặc biến dạng
• Không còn tài liệu kỹ thuật ban đầu
• Thiết bị được cải tạo từ mục đích sử dụng khác

Kiểm tra lại giúp giảm đáng kể nguy cơ đặt nhầm sản phẩm.

Ngoài đường kính ren, còn cần kiểm tra những thông số nào?

Đường kính ren là điều kiện bắt buộc để lắp đặt. Tuy nhiên, đây không phải thông số duy nhất cần kiểm tra trước khi chọn bánh xe cọc vít.

Chiều dài ren ảnh hưởng thế nào đến khả năng lắp đặt?

Chiều dài ren quyết định mức độ ăn khớp giữa bánh xe và thiết bị.

Nếu ren quá ngắn:

• Không đủ số vòng ren liên kết
• Giảm độ chắc chắn
• Dễ lỏng trong quá trình sử dụng

Nếu ren quá dài:

• Có thể chạm vào các chi tiết bên trong
• Gây cản trở lắp đặt
• Tăng nguy cơ phải gia công lại

Khi thay thế bánh xe, nên đo cả đường kính và chiều dài ren của mẫu đang sử dụng.

Ren ngoài và lỗ ren cần tương thích ra sao?

Bánh xe cọc vít thường sử dụng ren ngoài.

Thiết bị thường có:

• Lỗ ren trong
• Đai ốc hàn cố định
• Chân đế ren âm

Để lắp đúng:

• Kích thước ren phải trùng nhau
• Bước ren phải tương thích
• Chiều dài ren phải phù hợp

Chỉ cần một trong các yếu tố trên không khớp thì việc lắp đặt có thể gặp khó khăn.

Những trường hợp ren đúng nhưng vẫn không lắp được

Đây là tình huống khá phổ biến trong thực tế.

Nguyên nhân thường gặp gồm:

• Chiều dài ren không phù hợp
• Ren bị hỏng hoặc móp méo
• Bước ren khác tiêu chuẩn
• Vị trí lắp đặt bị cản trở bởi kết cấu thiết bị
• Bánh xe mới có sai số sản xuất

Vì vậy, việc xác nhận nhiều thông số cùng lúc luôn an toàn hơn chỉ kiểm tra đường kính ren.

Những lỗi thường gặp khi chọn bánh xe cọc vít thay thế

Phần lớn các trường hợp chọn sai bánh xe không xuất phát từ sản phẩm mà đến từ việc kiểm tra thông số chưa đầy đủ.

Chỉ đo bằng mắt thường

Nhiều người ước lượng kích thước ren bằng cảm quan.

Điều này dễ dẫn đến:

• Nhầm giữa M8 và M10
• Nhầm giữa M10 và M12
• Đặt hàng sai ngay từ đầu

Giải pháp tốt nhất là sử dụng thước cặp để đo trực tiếp.

Nhầm giữa M8 và M10

Khoảng cách chênh lệch chỉ 2 mm khiến nhiều người khó nhận biết nếu không đo.

Hậu quả:

• Không lắp được bánh xe
• Phải đổi trả sản phẩm
• Mất thời gian bảo trì thiết bị

Đây là lỗi xuất hiện thường xuyên nhất khi thay bánh xe cọc vít.

Bỏ qua chiều dài ren

Không ít trường hợp người dùng chỉ kiểm tra đường kính ren.

Kết quả:

• Ren đúng nhưng không siết chặt được
• Ren quá dài gây vướng kết cấu
• Khả năng chịu lực giảm

Chiều dài ren cần được đo cùng lúc với đường kính ren.

Không kiểm tra tải trọng thiết bị

Dù bài viết tập trung vào ren, tải trọng vẫn là yếu tố cần xác nhận trước khi đặt mua.

Một bánh xe có ren đúng nhưng tải trọng không đủ vẫn có thể gây:

• Biến dạng bánh xe
• Giảm tuổi thọ sử dụng
• Mất an toàn khi vận hành

Do đó, nên kiểm tra đồng thời:

• Kích thước ren
• Chiều dài ren
• Tải trọng yêu cầu

Quy trình 5 bước chọn bánh xe cọc vít đúng ren trước khi đặt mua

Đây là quy trình đơn giản giúp giảm thiểu gần như toàn bộ các lỗi lựa chọn sai bánh xe cọc vít.

Bước 1: Xác định vị trí lắp đặt

Kiểm tra:

• Thiết bị sử dụng bánh xe ở vị trí nào
• Kết cấu lắp ren hay lắp mặt bích
• Có không gian cho chiều dài ren hay không

Mục tiêu là xác nhận đúng loại bánh xe cần thay thế.

Bước 2: Đo đường kính ren

Sử dụng thước cặp để đo trực tiếp phần ren.

Đối chiếu kết quả:

• Khoảng 8 mm → M8
• Khoảng 10 mm → M10
• Khoảng 12 mm → M12

Đây là bước quan trọng nhất trong toàn bộ quy trình.

Bước 3: Kiểm tra chiều dài ren

Đo chiều dài phần ren từ đầu ren đến chân ren.

Ghi lại chính xác số liệu để:

• Đảm bảo khả năng lắp đặt
• Tránh chọn nhầm phiên bản ren dài hoặc ren ngắn

Bước 4: Đối chiếu với thiết bị

Kiểm tra lại:

• Loại thiết bị
• Môi trường sử dụng
• Tải trọng vận hành
• Không gian lắp đặt

Bước này giúp xác nhận lựa chọn phù hợp với điều kiện thực tế.

Bước 5: Xác nhận lại trước khi đặt hàng

Trước khi đặt mua, nên chuẩn bị:

• Kích thước ren
• Chiều dài ren
• Hình ảnh vị trí lắp đặt
• Hình ảnh bánh xe cũ

Danh sách này giúp hạn chế tối đa rủi ro chọn sai sản phẩm và rút ngắn thời gian xác nhận thông số.

Việc lựa chọn đúng ren là bước quan trọng nhất khi thay thế bánh xe cọc vít. Bằng cách kiểm tra đường kính ren, chiều dài ren và đối chiếu với thiết bị thực tế, người dùng có thể giảm đáng kể nguy cơ chọn sai sản phẩm. Thực hiện đầy đủ các bước kiểm tra trước khi đặt mua sẽ giúp quá trình lắp đặt diễn ra nhanh chóng và hiệu quả hơn. Đây cũng là cách đơn giản nhất để chọn bánh xe cọc vít phù hợp ngay từ lần đầu tiên.
