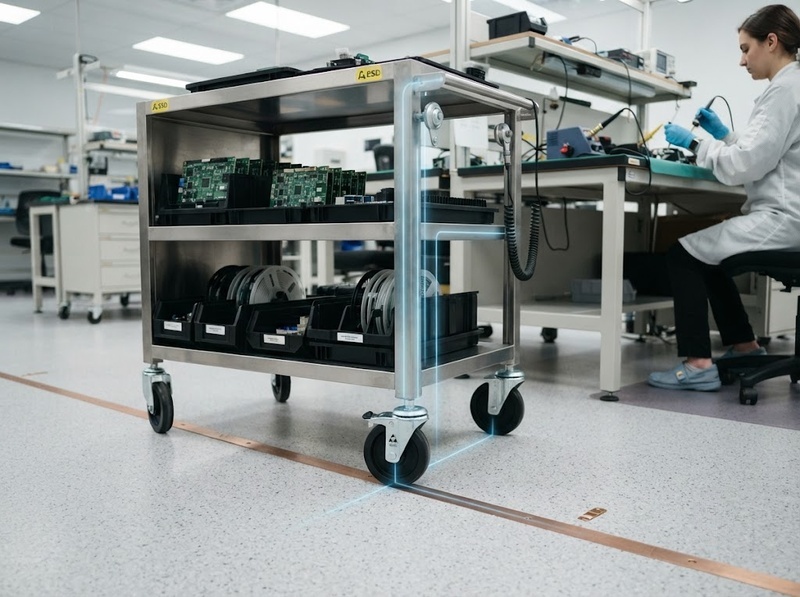

Bánh xe chống tĩnh điện là gì và dùng khi nào?

Điểm quan trọng là bánh xe chống tĩnh điện không hoạt động độc lập. Hiệu quả kiểm soát ESD phụ thuộc vào cả đường dẫn gồm thiết bị, bánh xe, bề mặt tiếp xúc, hệ thống sàn và điểm nối đất. ESD Association lưu ý rằng khi làm việc với linh kiện nhạy tĩnh điện đang để hở, bánh xe hoặc caster cách điện cần được tránh vì chúng cản trở điện tích từ thiết bị di động truyền qua hệ thống kiểm soát ESD xuống đất.

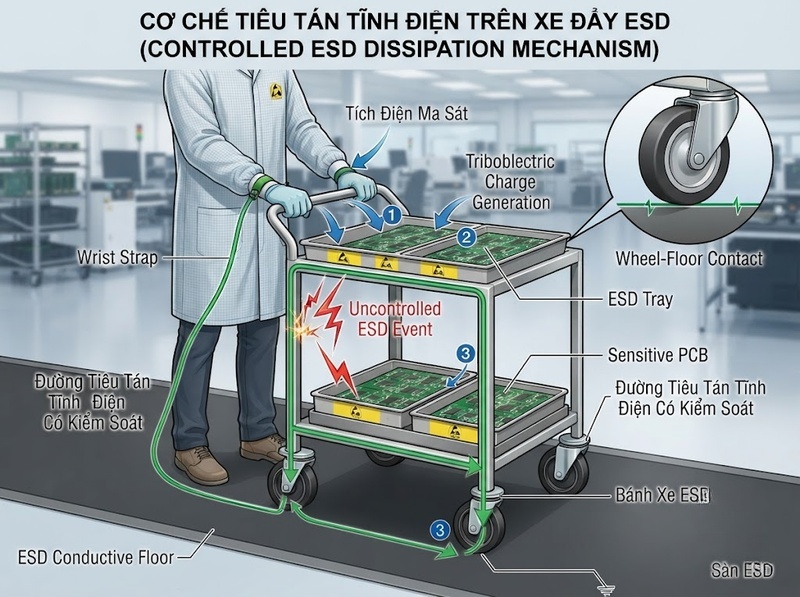

Bánh xe chống tĩnh điện kiểm soát điện tích như thế nào?

Khi một xe đẩy chuyển động, nhiều quá trình tiếp xúc và tách rời xảy ra giữa mặt bánh xe với sàn, giữa hàng hóa với khay chứa hoặc giữa người vận hành với thiết bị. Các quá trình này có thể làm phát sinh điện tích do hiệu ứng ma sát và tiếp xúc vật liệu.

Nếu bánh xe có điện trở rất cao như một vật cách điện, điện tích trên khung xe có thể không có đường thoát thích hợp. Điện thế vì vậy có thể tăng lên cho đến khi xuất hiện một đường phóng điện khác. Khi đường phóng đó đi qua linh kiện điện tử nhạy cảm, kết quả có thể là một sự kiện ESD.

Bánh xe ESD thay đổi cơ chế này bằng cách cung cấp một đường dẫn điện liên tục có điện trở được kiểm soát. Điện tích được dẫn từ thiết bị qua bánh xe tới sàn ESD và tiếp tục tới điểm tham chiếu đất. ESD Association mô tả bánh xe và caster kiểm soát ESD, khi kết hợp với hệ thống sàn thích hợp, là bộ phận tạo tiếp xúc điện cần thiết giữa vật thể di động và hệ thống sàn.

Điện trở của đường dẫn không thể được đánh giá chỉ bằng việc nhìn vào vật liệu bánh xe. Cần xét cả lốp, lõi bánh, ổ trục, càng bánh, điểm lắp với khung và bề mặt sàn. Một mắt xích cách điện trong chuỗi này có thể làm mất tác dụng của bánh xe dẫn điện.

Khi nào cần sử dụng bánh xe chống tĩnh điện?

Nhu cầu rõ nhất xuất hiện trong khu vực có các thiết bị hoặc linh kiện nhạy với phóng tĩnh điện, đặc biệt khi xe đẩy hay thiết bị di động thường xuyên tiếp cận trực tiếp sản phẩm.

Khu vực sản xuất và lắp ráp điện tử

Trong dây chuyền sản xuất PCB, bán dẫn, module điện tử, cảm biến hoặc thiết bị có linh kiện ESDS, xe đẩy linh kiện, giá kệ di động và bàn thao tác có bánh xe có thể trở thành vật dẫn mang điện nếu chúng bị cách ly với đất.

IEC 61340-5-1:2024 đặt ra các yêu cầu cho chương trình kiểm soát ESD nhằm bảo vệ linh kiện nhạy tĩnh điện trong quá trình xử lý. Tiêu chuẩn cũng thừa nhận rằng các linh kiện có điện áp chịu ESD thấp hơn có thể cần biện pháp hoặc giới hạn kiểm soát nghiêm ngặt hơn.

Trong một EPA — Electrostatic Protected Area — bánh xe ESD vì vậy đặc biệt phù hợp với:

· Xe đẩy vận chuyển linh kiện ESDS

· Giá kệ linh kiện di động

· Bàn thao tác có bánh xe

· Thiết bị kiểm tra hoặc dụng cụ di động

· Container và trolley được đưa trực tiếp vào khu vực kiểm soát ESD

Phòng sạch có xử lý sản phẩm nhạy tĩnh điện

Phòng sạch không mặc nhiên đồng nghĩa với khu vực ESD. Tuy nhiên, nếu trong phòng sạch đồng thời có linh kiện nhạy tĩnh điện, thiết bị di động cần duy trì đường tiêu tán điện tích phù hợp với chương trình ESD.

Điều kiện độ ẩm thấp cũng cần được chú ý vì điện tích có xu hướng khó tiêu tán tự nhiên hơn. ESD Association đặc biệt lưu ý tới nguy cơ phát sinh điện tích từ vật liệu trong môi trường rất khô và trong cleanroom.

Kho và khu vực vận chuyển nội bộ linh kiện ESDS

Một sản phẩm có thể được kiểm soát ESD tốt tại bàn lắp ráp nhưng lại được đặt lên một xe đẩy có bánh cách điện trong quá trình chuyển sang công đoạn tiếp theo. Khi đó, chính phương tiện vận chuyển trở thành điểm gián đoạn của hệ thống kiểm soát.

Vì vậy, nhu cầu sử dụng bánh xe chống tĩnh điện không chỉ phụ thuộc tên gọi của phòng mà phụ thuộc vào câu hỏi thực tế: thiết bị di động này có đi vào khu vực xử lý ESDS và có cần duy trì một đường tiêu tán điện tích xuống đất hay không?

Điện trở bao nhiêu mới được xem là bánh xe chống tĩnh điện?

Không nên hiểu thuật ngữ “chống tĩnh điện”, “dẫn điện” và “ESD” là những nhãn có một ngưỡng duy nhất áp dụng cho mọi nhà sản xuất.

Ví dụ, Blickle phân loại bánh xe electrically conductive ở mức điện trở không quá 104 Ω, trong khi bánh xe antistatic của hãng nằm trong khoảng 105 đến 107 Ω.

TENTE lại mô tả dòng bánh xe tiêu tán ESD của mình với điện trở từ 104 đến 109 Ω, nhằm tạo đường dẫn có điện trở xác định từ thiết bị tới đất.

Sự khác biệt này cho thấy thông số điện trở thực tế quan trọng hơn tên thương mại. Khi lựa chọn bánh xe cho một EPA, cần đối chiếu:

· Điện trở được công bố cho chính mã bánh xe

· Phương pháp và điều kiện đo

· Yêu cầu của chương trình kiểm soát ESD tại nhà máy

· Điện trở của toàn bộ thiết bị di động tới điểm tham chiếu đất

· Khả năng tương thích với hệ thống sàn ESD đang sử dụng

IEC 61340-2-3:2016 cung cấp phương pháp xác định điện trở và điện trở suất của vật liệu rắn dùng để tránh tích tụ điện tĩnh trong dải đo từ 104 đến 1012 Ω. Đây là một ví dụ cho thấy đánh giá ESD cần dựa trên phép đo điện chứ không chỉ dựa vào mô tả vật liệu.

Bánh xe chống tĩnh điện không thể thay thế toàn bộ hệ thống ESD

Một hiểu nhầm thường gặp là chỉ cần thay bánh xe thông thường bằng bánh xe ESD thì toàn bộ xe đẩy đã được nối đất an toàn. Điều này không nhất thiết đúng.

Đường tiêu tán có thể được hình dung như sau:

Khung thiết bị → kết cấu bánh xe → mặt lăn → sàn ESD → hệ thống nối đất

Nếu một vị trí trong chuỗi có điện trở quá cao hoặc mất tiếp xúc, điện tích vẫn có thể tồn tại trên thiết bị.

Chẳng hạn, một bánh xe dẫn điện đặt trên sàn cách điện sẽ không tạo được đường dẫn hoàn chỉnh xuống đất. Tương tự, bụi bẩn hoặc lớp phủ trên bề mặt tiếp xúc có thể làm thay đổi đặc tính điện của hệ thống. Vì vậy cần đánh giá thiết bị trong điều kiện lắp đặt thực tế thay vì chỉ kiểm tra chứng nhận của riêng bánh xe.

IEC TS 61340-5-4:2026 quy định các thủ tục kiểm tra xác nhận tuân thủ đối với những hạng mục kỹ thuật thuộc chương trình ESD và cho phép phương pháp kiểm tra được điều chỉnh cho chương trình cụ thể nếu các sai khác được lập thành tài liệu.

Khi nào bánh xe thông thường có thể vẫn phù hợp?

Không phải mọi xe đẩy công nghiệp đều cần bánh xe chống tĩnh điện. Nếu thiết bị không tiếp xúc hoặc đi vào vùng xử lý sản phẩm nhạy ESD, đồng thời quy trình không đặt ra yêu cầu kiểm soát điện tích, thì sử dụng bánh xe ESD có thể không tạo thêm giá trị chức năng đáng kể.

Ngược lại, nên xem xét bánh xe ESD khi đồng thời xuất hiện ba yếu tố:

1. Có đối tượng nhạy với phóng tĩnh điện

2. Xe đẩy hoặc thiết bị di động có khả năng tích điện hoặc trở thành vật dẫn cô lập

3. Môi trường đã có hoặc cần một đường tiêu tán điện tích được kiểm soát xuống đất

Đặc biệt, không nên tự động áp dụng các tiêu chí dành cho nhà máy điện tử sang môi trường có khí, hơi, chất lỏng hoặc bụi dễ cháy nổ. IEC 61340-5-1:2024 nêu rõ phạm vi của tiêu chuẩn này không áp dụng cho thiết bị nổ khởi phát bằng điện cũng như chất lỏng, khí và bột dễ cháy. Những môi trường đó cần được đánh giá theo yêu cầu an toàn và tiêu chuẩn chuyên biệt tương ứng.

Cách kiểm tra bánh xe ESD trong điều kiện sử dụng thực tế

Thông số catalogue là điểm khởi đầu, nhưng khả năng tiêu tán điện tích của thiết bị cần được duy trì trong suốt quá trình sử dụng.

Trước hết, nên xác định yêu cầu điện trở của chương trình ESD tại cơ sở. Tiếp theo là kiểm tra cấu hình hoàn chỉnh của xe hoặc thiết bị trên chính loại sàn mà nó sẽ vận hành. Việc xác nhận định kỳ cần tập trung vào khả năng duy trì đường dẫn điện chứ không chỉ kiểm tra xem bánh xe có còn quay tốt hay không.

IEC 61340-5-4:2026 được xây dựng riêng cho hoạt động compliance verification của các hạng mục kỹ thuật trong chương trình ESD, trong khi IEC 61340-5-1:2024 quy định khung yêu cầu tổng thể của chương trình kiểm soát.

Trong thực tế, cần chú ý đặc biệt đến:

· Bề mặt bánh xe bị bám bụi hoặc chất cách điện

· Bề mặt sàn thay đổi do bụi bẩn hoặc lớp phủ

· Tiếp xúc điện giữa càng bánh và khung thiết bị

· Bánh xe được thay thế bằng mã không có đặc tính ESD tương đương

· Giá trị điện trở thực tế thay đổi sau thời gian sử dụng

Nhờ đó, việc kiểm soát tĩnh điện được xem như một đặc tính của toàn hệ thống, thay vì một thuộc tính tồn tại riêng lẻ trên bánh xe.

Bánh xe chống tĩnh điện cần được sử dụng khi xe đẩy hoặc thiết bị di động hoạt động trong môi trường có đối tượng nhạy ESD và phải duy trì đường tiêu tán điện tích xuống đất. Cơ chế cốt lõi của chúng là tạo đường dẫn điện có điện trở kiểm soát qua bánh xe và hệ thống sàn, hạn chế thiết bị trở thành vật mang điện bị cô lập.

Vì vậy, tiêu chí quyết định không phải chỉ là “khu vực này có nhiều thiết bị điện tử hay không”, mà là có rủi ro tích điện, có đối tượng cần bảo vệ và có một hệ thống ESD hoàn chỉnh để bánh xe kết nối vào hay không. Khi ba điều kiện đó tồn tại, bánh xe chống tĩnh điện trở thành một phần chức năng của hệ thống kiểm soát ESD chứ không đơn thuần là một loại bánh xe công nghiệp.
