Cách kiểm tra tải trọng thực tế của bánh xe đẩy

Điểm quan trọng là phân biệt “bánh xe chưa hỏng dưới một mức tải” với “bánh xe có thể làm việc ổn định lâu dài ở mức tải đó”. ISO 22883:2004, hiện vẫn được ISO xác nhận là phiên bản hiện hành, quy định các yêu cầu và phép thử đối với bánh xe/castor dùng cho ứng dụng công nghiệp đẩy tay hoặc kéo bằng động lực ở tốc độ đến 1,1 m/s, tương đương 4 km/h. DIN EN 12532 cũng áp dụng cho nhóm bánh xe vận chuyển ở tốc độ đến 4 km/h.

Vì vậy, kiểm tra tải trọng bánh xe đẩy đúng nghĩa là kiểm tra cả hệ bánh dưới tải và điều kiện vận hành đại diện cho thực tế, sau đó đánh giá xem bánh, ổ bi, trục, càng, cơ cấu xoay và vị trí lắp có còn duy trì chức năng hay không.

Xác định đúng tải cần đặt lên từng bánh trước khi thử

Bước đầu tiên không phải tăng tải cho tới khi bánh hỏng mà là xác định bánh thực tế phải chịu bao nhiêu tải trong hệ thống.

Cần biết ba thông số cơ bản:

· Khối lượng bản thân của xe đẩy

· Khối lượng hàng lớn nhất dự kiến vận chuyển

· Số bánh thực sự tham gia chịu tải

Trong hướng dẫn kỹ thuật của Blickle, tải trọng yêu cầu của một bánh hoặc một castor được xác định từ tổng khối lượng xe và hàng, chia cho số bánh chịu tải rồi nhân với hệ số an toàn theo điều kiện sử dụng. Nhà sản xuất cũng lưu ý rằng khi có từ bốn bánh trở lên, tải trên từng bánh có thể khác nhau thay vì được chia đều tuyệt đối.

Có thể biểu diễn nguyên tắc tính bằng:

T = ((E Z) / n) × S

Trong đó:

· T là tải trọng yêu cầu của mỗi bánh

· E là khối lượng bản thân xe

· Z là tải hàng lớn nhất

· n là số bánh thực sự chịu tải

· S là hệ số an toàn theo điều kiện vận hành

Ví dụ, một xe nặng 100 kg chở tối đa 500 kg có bốn bánh. Nếu giả định bốn bánh chia tải đều và sử dụng hệ số 1,5, tải yêu cầu theo phép tính là:

T = ((100 500) / 4) × 1,5 = 225 kg/bánh

Con số 150 kg/bánh khi chỉ lấy 600 kg chia cho bốn chưa phản ánh phần dự phòng cho điều kiện vận hành.

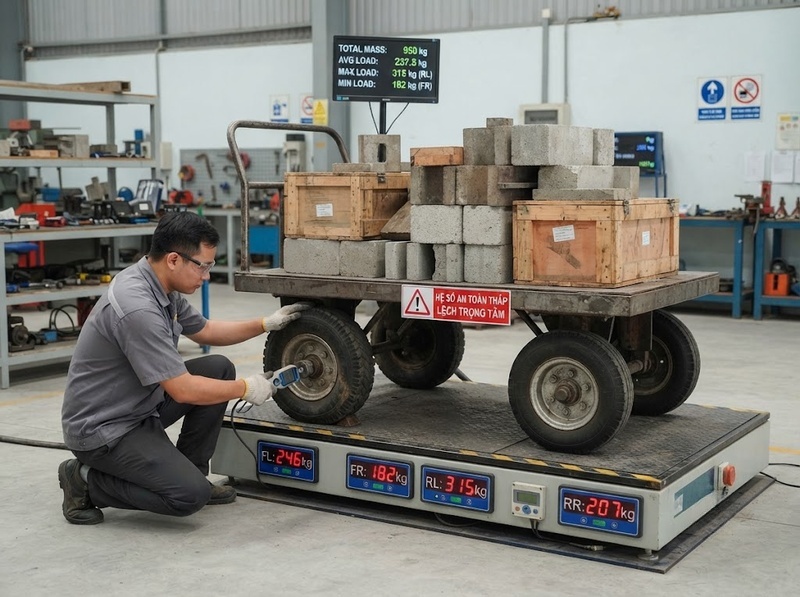

Trong thử nghiệm thực tế, nếu cần độ chính xác cao hơn, nên đo phản lực tại từng vị trí bánh thay vì mặc định chia đều. Khi mặt sàn không phẳng, khung xe bị vặn hoặc trọng tâm hàng lệch, một bánh có thể nhận tải lớn hơn đáng kể so với giá trị trung bình. Đây cũng là lý do tải danh định của cả xe không nên được suy ra đơn giản bằng “tải một bánh × số bánh”.

Phân biệt tải tĩnh và tải động khi kiểm tra

Tải tĩnh cho biết bánh có thể chịu tải như thế nào khi hệ thống gần như đứng yên. Tải động phản ánh điều xảy ra khi xe lăn, đổi hướng, khởi động, dừng hoặc đi qua vị trí không bằng phẳng. Hai điều kiện này không tương đương.

Theo Blickle, tải động của bánh xe và castor được xác định thông qua thử nghiệm trên bàn quay theo nhóm tiêu chuẩn DIN EN 12527–12533 và ISO 22878–22884. Với tải chủ yếu ở trạng thái đứng yên, tải tĩnh được đánh giá theo ISO 22878, trong đó biến dạng của lớp lăn sau khi chịu tải là một trong những tiêu chí được xem xét.

Sự khác biệt này cũng xuất hiện trực tiếp trong dữ liệu sản phẩm thực tế. Một số bánh TENTE được công bố chịu tải tĩnh 600 kg nhưng tải động ở tốc độ đến 4 km/h chỉ 300 kg. Ở những dòng tải lớn khác, cùng một bánh có thể chịu tải động thấp hơn khi tốc độ tăng từ 4 km/h lên 6 km/h.

Do đó, một bánh chịu được tải khi xe đứng yên không chứng minh được rằng bánh có thể vận chuyển chính tải đó liên tục.

Kiểm tra tải tĩnh

Đặt xe trên nền ổn định, bố trí hàng theo vị trí trọng tâm thực tế và đưa tải lên mức làm việc lớn nhất dự kiến. Sau thời gian chịu tải đại diện cho chu kỳ sử dụng, kiểm tra:

· Biến dạng vĩnh viễn của bánh

· Lún hoặc bẹt lớp lăn

· Cong càng hoặc bản mã

· Biến dạng trục

· Độ rơ của ổ bi

· Lỏng bulông hoặc vị trí lắp

· Khả năng xoay của castor sau khi tháo tải

Nếu mục tiêu là chứng nhận tuân thủ một tiêu chuẩn cụ thể, thời gian, tải, thiết bị thử và tiêu chí đạt phải lấy trực tiếp từ tiêu chuẩn tương ứng; một phép thử nội bộ không nên được coi là tương đương chứng nhận tiêu chuẩn.

Kiểm tra tải động bằng chính điều kiện vận hành của xe

Đây là phần quan trọng nhất nếu mục tiêu là tìm tải làm việc thực tế.

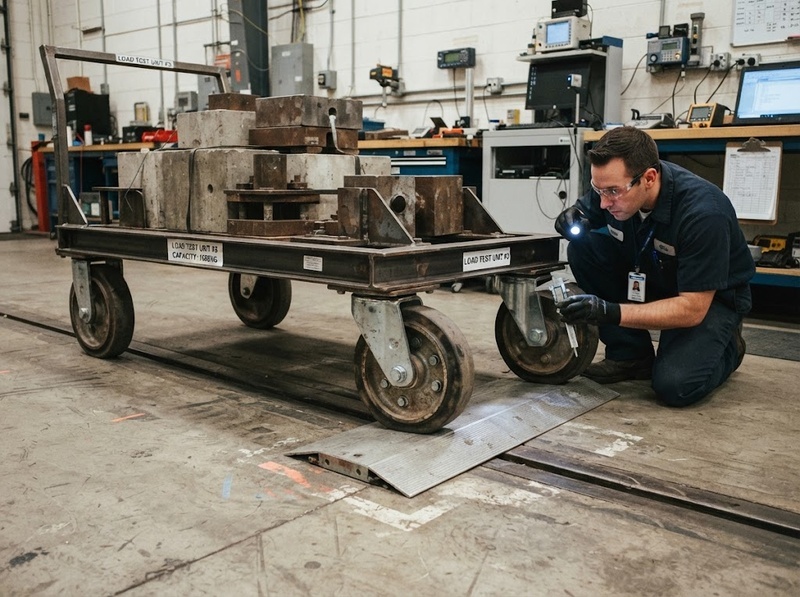

Một phép thử động nên giữ tải trên xe ở mức cần đánh giá rồi cho xe chạy trên tuyến đại diện cho điều kiện sử dụng. Không chỉ chạy trên một đoạn nền phẳng lý tưởng nếu xe thực tế phải đi qua khe nối, gờ cửa, mặt nền ráp hoặc thường xuyên đổi hướng.

Điều kiện thử nên bao gồm những yếu tố thực sự xuất hiện trong vận hành:

· Tốc độ cao nhất mà xe thường đạt

· Đoạn nền xấu nhất trên tuyến sử dụng

· Khe, gờ hoặc chướng ngại thường gặp

· Số lần khởi động và dừng

· Các đoạn cua hoặc quay đầu

· Quãng đường hoặc số chu kỳ đại diện

· Tải hàng và vị trí trọng tâm bất lợi nhất có thể xảy ra

Điều này quan trọng vì tải danh định thường được xác lập trong những điều kiện thử cụ thể. Blickle nêu điều kiện tham chiếu gồm mặt nền phẳng, tốc độ 4 km/h, tải phân bố đều, chuyển động thẳng và nhiệt độ môi trường khoảng 15–28°C. Khi điều kiện thực tế lệch khỏi trạng thái này, hãng sử dụng hệ số an toàn lớn hơn để phản ánh mức bất lợi của vận hành.

Ví dụ, trong hướng dẫn của Blickle, vận chuyển thủ công trong nhà với chướng ngại thấp hơn 5% đường kính bánh có hệ số an toàn tham khảo khoảng 1,0–1,5. Với vận chuyển thủ công ngoài trời và chướng ngại lớn hơn 5% đường kính bánh, khoảng tham khảo tăng lên 1,5–2,2. Với vận chuyển cơ giới, các khoảng tương ứng còn cao hơn: khoảng 1,4–2,0 trong nhà và 2,0–3,0 ngoài trời trong các điều kiện được hãng mô tả.

Như vậy, một bánh vận hành tốt ở tải 300 kg trên nền phòng thử không mặc nhiên có tải làm việc thực tế 300 kg trên tuyến vận chuyển có ổ gà, gờ cao hoặc kéo bằng phương tiện cơ giới.

Theo dõi bánh trong và sau quá trình thử thay vì chỉ kiểm tra có gãy hay không

Hỏng kết cấu chỉ là một dạng thất bại. Khả năng chịu tải thực tế còn bị giới hạn khi bánh vẫn nguyên hình nhưng chức năng đã suy giảm.

Trong quá trình thử động, nên theo dõi lực kéo, độ rung, tiếng ồn bất thường, khả năng xoay của càng và xu hướng nóng lên tại khu vực ổ bi hoặc trục. Nếu có thiết bị đo, lực kéo ban đầu và lực kéo sau thử có thể được ghi lại để phát hiện sự gia tăng cản lăn thay vì chỉ dựa vào cảm giác của người vận hành.

Sau mỗi chu kỳ thử, kiểm tra toàn bộ cụm bánh:

· Mặt lăn có nứt, bong hoặc biến dạng

· Bánh có mất độ tròn hoặc xuất hiện điểm bẹt

· Ổ bi có rơ, kẹt hoặc quay không đều

· Trục có cong hoặc dịch chuyển

· Càng bánh có biến dạng

· Cụm xoay có tăng độ rơ

· Bản mã và bulông có lỏng

· Phanh bánh có còn giữ được chức năng

· Khung xe quanh vị trí lắp bánh có biến dạng

Đặc biệt, phải kiểm tra cả bánh và castor hoàn chỉnh. Một bánh có khả năng chịu tải cao không đảm bảo toàn bộ cụm có cùng mức tải nếu giới hạn thực tế nằm ở ổ bi, trục, càng, bản mã hoặc liên kết với khung xe. TENTE cũng lưu ý trong các dòng bánh tải lớn rằng bánh cần được kết hợp với bộ castor, trục và kết cấu ổ trục có định mức phù hợp mới đạt được khả năng tải mong muốn.

Xác định ngưỡng tải thực tế từ kết quả thử

Không nên định nghĩa tải thực tế là “mức tải cuối cùng trước khi bánh gãy”. Giá trị đó gần với tải phá hủy hơn là tải làm việc.

Mức tải có thể sử dụng phải là mức mà hệ thống hoàn thành điều kiện thử đại diện mà không xuất hiện dấu hiệu mất chức năng hoặc biến dạng không chấp nhận được. Khi đánh giá nhiều mức tải, nên tăng tải có kiểm soát và ghi lại kết quả ở từng mức thay vì đi thẳng tới thử phá hủy.

Một bảng ghi nhận nội bộ có thể gồm:

Khi một mức tải hoàn thành thử nghiệm nhưng mức cao hơn gây biến dạng, tăng độ rơ, kẹt ổ bi hoặc mất chức năng, kết quả giúp xác định vùng giới hạn của hệ thống. Tuy nhiên, tải làm việc vẫn cần có khoảng dự phòng phù hợp với mức biến động của tải và môi trường sử dụng.

Không nên chuyển một kết quả thử nội bộ thành một con số “tải định mức” chung cho mọi ứng dụng. ISO 22883 giới hạn rõ phạm vi của tiêu chuẩn theo loại ứng dụng và tốc độ, đồng thời loại trừ một số nhóm như bánh dùng cho đồ nội thất, ghế xoay, giường bệnh và các ứng dụng dẫn động chuyên biệt.

Khi nào kết quả thử thực tế chưa đủ để kết luận bánh chịu tải an toàn

Kết quả thử chỉ có giá trị trong phạm vi điều kiện đã kiểm tra. Nếu thay đổi đáng kể một trong các biến số như tốc độ, mặt sàn, tải lệch tâm, nhiệt độ, loại chướng ngại hoặc phương thức kéo, tải tác dụng lên bánh cũng có thể thay đổi.

Một sai lầm phổ biến là thử xe trên nền rất phẳng với tải tĩnh đủ lớn rồi kết luận bánh “dư tải”. Thử nghiệm đó chưa đại diện cho tải xung kích khi bánh va vào gờ hoặc tải thay đổi khi xe cua. Ngược lại, việc thử phá hủy một bánh riêng lẻ cũng không xác định chính xác tải làm việc của cả xe vì nó bỏ qua phân bố tải và kết cấu lắp đặt.

Cách đáng tin cậy hơn là đối chiếu ba lớp thông tin:

1. Thông số kỹ thuật của bánh hoặc castor để biết tải danh định và điều kiện mà nhà sản xuất công bố

2. Tiêu chuẩn thử phù hợp với loại ứng dụng để biết phạm vi và phương pháp đánh giá

3. Thử nghiệm trên chính xe và tuyến vận hành thực tế để xác nhận những điều kiện đặc thù mà thông số phòng thử chưa bao quát

DIN EN 12532 hiện được DIN Media liệt kê là tiêu chuẩn hiện hành cho bánh xe/castor vận chuyển đến 1,1 m/s, còn ISO 22883:2004 được ISO xác nhận lại năm 2022 và vẫn có trạng thái Published. Đây là các mốc tham chiếu phù hợp khi đánh giá bánh xe công nghiệp trong phạm vi ứng dụng mà tiêu chuẩn quy định.

Để xác định khả năng chịu tải thực tế của bánh xe đẩy, cần bắt đầu bằng tải trên từng bánh, sau đó kiểm tra cả trạng thái tĩnh và trạng thái chuyển động trong điều kiện gần với vận hành thật nhất. Mặt sàn, tốc độ, chướng ngại, tải lệch và khả năng chịu lực của toàn bộ cụm bánh đều có thể khiến tải làm việc thực tế thấp hơn con số suy ra từ tải danh định.

Một phép kiểm tra tải trọng bánh xe đẩy có giá trị vì vậy không chỉ trả lời “bánh chịu được bao nhiêu kg”, mà phải trả lời đầy đủ hơn: bánh có thể mang mức tải nào, trong điều kiện vận hành nào, trong khi vẫn giữ được hình dạng, khả năng lăn, xoay, liên kết và chức năng cần thiết. Đây mới là cơ sở để chuyển dữ liệu tải trọng thành một giới hạn làm việc có ý nghĩa trong thực tế.
