Cách chọn bánh xe chịu nhiệt độ cao

Điều này cũng giải thích vì sao không thể lấy một giá trị “maximum temperature” rồi mặc định bánh có thể làm việc liên tục ở mức đó. Nhiều nhà sản xuất phân biệt rõ nhiệt độ làm việc liên tục, nhiệt độ gián đoạn hoặc mức đỉnh ngắn hạn; giới hạn cuối cùng còn phụ thuộc vào ổ bi, bạc, mỡ bôi trơn và càng bánh chứ không chỉ vật liệu vành hoặc mặt lăn.

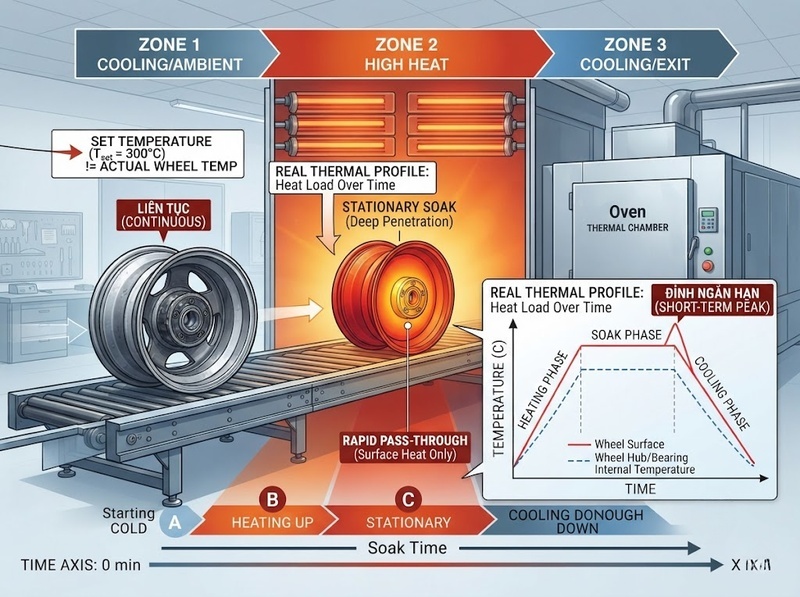

Xác định nhiệt tải bằng nhiệt độ và thời gian tiếp xúc

Nhiệt tải của bánh xe nên được mô tả như một hồ sơ nhiệt theo thời gian, thay vì một con số nhiệt độ đơn lẻ. Tối thiểu cần biết nhiệt độ cao nhất trong vùng làm việc, thời gian bánh ở trong vùng đó mỗi chu kỳ, số chu kỳ, thời gian nguội giữa hai lần tiếp xúc và trạng thái của xe trong vùng nóng — đứng yên hay đang di chuyển. Blickle cũng lưu ý nhiệt tại mặt lăn là tổng hợp của tác động môi trường và nhiệt ma sát, trong đó ma sát thay đổi theo vật liệu, hình dạng mặt lăn, tải, quãng đường và bề mặt sàn.

Không đồng nhất nhiệt độ lò với nhiệt độ của bánh

Nếu lò đặt ở 250°C nhưng xe chỉ đi qua vùng nóng trong thời gian ngắn, không nên tự động coi bánh đang làm việc liên tục ở 250°C. Ngược lại, một xe đứng lâu trong buồng gia nhiệt có thể tiến gần trạng thái cân bằng nhiệt hơn và gây tải nhiệt lớn hơn lên cả bánh, ổ bi và chất bôi trơn. Vì thế, với ứng dụng quan trọng, nhiệt độ tại bánh hoặc gần moay-ơ nên được đo trong chu kỳ vận hành thực tế thay vì chỉ dùng nhiệt độ cài đặt của thiết bị làm đại diện.

Cách tiếp cận này phù hợp với hướng dẫn lựa chọn của Blickle, trong đó thời gian tiếp xúc được xem cùng với nhiệt độ khi đánh giá ảnh hưởng môi trường lên bánh và caster.

Phân biệt liên tục, gián đoạn và đỉnh ngắn hạn

“Intermittent” không đồng nghĩa với “có thể chịu nhiệt độ đó bao lâu tùy ý”. Ví dụ, một dòng caster nylon chịu nhiệt của Colson công bố khoảng 480°F, tương đương khoảng 249°C, cho làm việc liên tục và 525°F, khoảng 274°C, cho chế độ gián đoạn. Một số caster thép không gỉ chịu nhiệt của TENTE được mô tả với mức làm việc 250–280°C tùy cấu hình và đỉnh ngắn hạn tới 310°C. Các số liệu này cho thấy thời gian tiếp xúc là một phần của định mức, không phải thông tin phụ.

Do đó, nếu datasheet chỉ ghi “short-term”, “intermittent” hoặc “temporary”, cần dùng đúng định nghĩa thời gian và chu kỳ nguội của nhà sản xuất. Không nên tự quy đổi một mức đỉnh ngắn hạn thành khả năng vận hành liên tục.

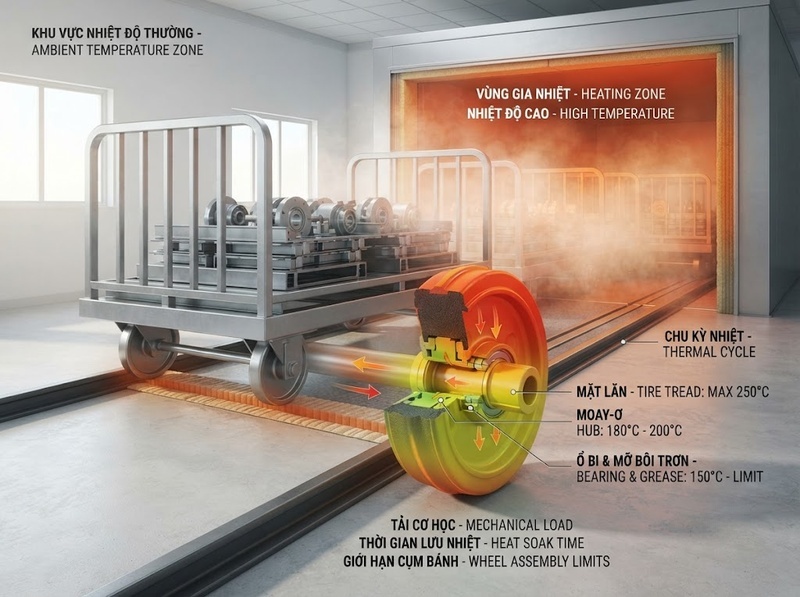

Đọc giới hạn nhiệt của toàn bộ cụm bánh xe

Khả năng chịu nhiệt của một caster hoàn chỉnh bằng khả năng của thành phần yếu nhất trong cấu hình thực tế. Vành bánh có thể chịu được nhiệt rất cao nhưng ổ bi, phớt, mỡ bôi trơn hoặc cơ cấu xoay lại có giới hạn thấp hơn.

Một ví dụ rõ ràng là dòng bánh gang G của Blickle: phiên bản lỗ trơn được công bố chịu nhiệt đến 600°C, trong khi phiên bản dùng ball bearing được giới hạn đến 300°C. Cùng một vật liệu bánh nhưng thay đổi kết cấu ổ đỡ đã làm giới hạn nhiệt của cấu hình thay đổi một nửa.

Không chọn theo vật liệu bánh đơn độc

Khi kiểm tra datasheet, cần đọc định mức cho đúng mã cấu hình: loại ổ, bạc trượt, trục, càng xoay và tùy chọn bôi trơn. Các càng caster thông thường cũng có thể có dải nhiệt khác đáng kể so với bánh; hướng dẫn kỹ thuật của Blickle liệt kê nhiều dòng càng tiêu chuẩn chỉ ở khoảng 70°C đến 130°C tùy thiết kế. Điều đó không có nghĩa mọi càng chỉ chịu được mức này, mà cho thấy không thể suy ra nhiệt độ cho phép của cả cụm chỉ từ vật liệu bánh.

Chất bôi trơn cũng cần được xem như một thành phần chịu nhiệt. Chẳng hạn, một số sản phẩm của Caster Concepts yêu cầu sử dụng mỡ chịu nhiệt khi nhiệt độ vượt 200°F, khoảng 93°C. Đây là yêu cầu theo sản phẩm cụ thể, nhưng nó minh họa đúng nguyên tắc: bánh còn nguyên hình dạng không có nghĩa ổ và hệ bôi trơn vẫn nằm trong điều kiện làm việc cho phép.

Chọn vật liệu theo dải nhiệt và yêu cầu vận hành

Không có một vật liệu bánh chịu nhiệt nào tối ưu cho mọi ứng dụng. Dải nhiệt phải được xem cùng tải, độ êm, khả năng hấp thụ rung, độ cứng của mặt lăn và loại ổ.

Nhựa nhiệt rắn phenolic là một lựa chọn phổ biến cho môi trường nóng vừa đến cao. Dòng PHN của Blickle, chẳng hạn, sử dụng phenolic resin có độ cứng 90 Shore D và được công bố trong dải -35°C đến 260°C. Độ cứng cao giúp dòng này có lực cản lăn thấp trên bề mặt nhẵn, nhưng giá trị 260°C là định mức của chính dòng sản phẩm đó, không nên áp thành giới hạn chung cho mọi bánh phenolic.

Khi cần khả năng giảm rung tốt hơn, bánh có mặt lăn silicone chịu nhiệt là một hướng khác. TENTE có cấu hình sử dụng thân nhôm và mặt lăn silicone được công bố tới khoảng 250°C, đồng thời hướng đến khả năng hấp thụ chấn động và vận hành êm hơn. Đổi lại, lựa chọn thực tế vẫn phải kiểm tra tải và chu kỳ nhiệt của đúng mã bánh.

Ở đầu dải nhiệt cao hơn, bánh kim loại có thể mở rộng đáng kể giới hạn nhiệt. Dòng gang G của Blickle đạt tới 600°C với lỗ trơn, nhưng chỉ 300°C khi dùng ball bearing. Điều này vừa cho thấy tiềm năng của vật liệu kim loại, vừa cho thấy giới hạn cuối cùng vẫn do cấu hình hoàn chỉnh quyết định.

Một số polymer kỹ thuật cũng có thể đạt mức nhiệt cao nếu được thiết kế riêng cho ứng dụng. Ví dụ, Colson công bố một dòng bánh glass-filled nylon chịu khoảng 480°F liên tục và 525°F gián đoạn. Vì vậy, tên vật liệu chỉ giúp tạo danh sách ứng viên; datasheet của đúng sản phẩm mới là căn cứ để chốt dải nhiệt.

Hiệu chỉnh tải trọng tại nhiệt độ vận hành

Tải danh định trên catalogue không nên được xem là tải chắc chắn còn giữ nguyên ở nhiệt độ cao. Blickle cho biết tải động của bánh và caster được xác định bằng thử nghiệm theo các tiêu chuẩn DIN EN 12527–12533 và ISO 22878–22884. Với nhóm caster công nghiệp đến 4 km/h, ISO 22883:2004 quy định các yêu cầu kỹ thuật và thử nghiệm; tiêu chuẩn này vẫn được ISO ghi nhận là phiên bản hiện hành sau lần xác nhận năm 2022.

Điểm cần chú ý là điều kiện thử tải tiêu chuẩn không phải môi trường lò. Hướng dẫn của Blickle cho bánh và caster thiết bị vận chuyển theo DIN EN 12532/ISO 22883 nêu điều kiện thử điển hình ở 4 km/h và nhiệt độ khoảng 15°C đến 28°C. Bởi vậy, nếu một catalogue chỉ đưa tải danh định mà không có tải tại nhiệt độ cao, không nên mặc định con số đó vẫn giữ nguyên ở 200°C hoặc 300°C.

Công thức cơ bản để xác định tải yêu cầu trên mỗi bánh là:

T = ((E Z) / n) × S

Trong đó T là tải yêu cầu trên mỗi bánh, E là khối lượng xe, Z là tải hàng tối đa, n là số bánh thực sự tham gia đỡ tải và S là hệ số an toàn. Blickle khuyến nghị S khoảng 1,0–1,5 cho vận chuyển thủ công trong nhà với chướng ngại thấp; điều kiện ngoài trời, vận chuyển cơ giới hoặc mặt đường xấu cần hệ số cao hơn. Nhà sản xuất cũng lưu ý khi có bốn bánh trở lên, tải thực tế trên từng bánh có thể không bằng nhau.

Ví dụ, xe và hàng có tổng khối lượng 600 kg, bốn bánh thực sự cùng đỡ tải và chọn S = 1,5 thì yêu cầu ban đầu là 225 kg/bánh. 225 kg này chưa phải kết quả cuối cùng nếu xe làm việc ở nhiệt độ cao. Cần tiếp tục đối chiếu với tải cho phép của đúng bánh tại nhiệt độ vận hành.

Mức giảm tải do nhiệt có thể lớn. Với dòng gang G của Blickle, bánh G 100/15G được liệt kê 400 kg tại 70°C nhưng 320 kg tại 300°C. Với G 127/20IK dùng ball bearing, bảng của hãng ghi 750 kg tại 70°C và 370 kg tại 300°C. Do đó, lựa chọn phải thỏa mãn tải yêu cầu sau khi đã áp dụng bảng tải ở nhiệt độ cao, không chỉ thỏa tải catalogue ở điều kiện thường.

Kiểm tra tốc độ, sàn và môi trường cùng với nhiệt

Nhiệt tải và tải cơ học tương tác với nhau. Blickle cho biết nhiệt sinh do ma sát tại mặt lăn phụ thuộc vào vật liệu, hình dạng, tải, chiều dài quãng đường và đặc tính bề mặt. Khi tải lớn, chạy nhiều hoặc tốc độ tăng, nhiệt do chuyển động có thể bổ sung vào nhiệt môi trường; đồng thời khả năng chịu tải của một số vật liệu giảm khi nhiệt độ tăng.

Tốc độ cũng phải được đối chiếu với điều kiện mà tải được công bố. Hướng dẫn tải của Blickle lưu ý caster dùng ball bearing có thể vận hành trên 4 km/h nhưng phải giảm tải, còn các tiêu chuẩn thử nghiệm phân tách ứng dụng tới 4 km/h và nhóm tốc độ cao hơn. Vì vậy, một bánh đạt tải yêu cầu khi xe đẩy chậm không mặc nhiên phù hợp với xe kéo hoặc hệ thống chạy liên tục ở tốc độ cao hơn.

Môi trường hóa chất, hơi nước và độ ẩm cũng không nên tách khỏi bài toán nhiệt. Theo hướng dẫn vật liệu của Blickle, khả năng kháng hóa chất phụ thuộc vào loại hóa chất, nồng độ, thời gian tiếp xúc, nhiệt độ và độ ẩm; chính nhiệt độ cao có thể làm thay đổi đáng kể điều kiện tương thích.

Vì vậy, sau khi một bánh vượt qua tiêu chí nhiệt độ và tải, vẫn cần kiểm tra điều kiện sàn, quãng đường, tốc độ, hóa chất, nước rửa và yêu cầu về độ êm. Một cấu hình có rating nhiệt cao nhưng không phù hợp với môi trường cơ học thực tế vẫn có thể cho tuổi thọ thấp hoặc vận hành khó khăn.

Quy trình chọn bánh xe theo nhiệt tải và thời gian tiếp xúc

Có thể đưa quá trình lựa chọn về một chuỗi kiểm tra kỹ thuật thay vì chọn trực tiếp theo “nhiệt độ tối đa”:

1. Ghi hồ sơ nhiệt thực tế gồm nhiệt độ cao nhất, thời gian ở vùng nóng mỗi chu kỳ, thời gian nguội, tần suất lặp và nếu có thể là nhiệt độ đo tại bánh hoặc moay-ơ

2. Xác định chế độ nhiệt là liên tục, gián đoạn hay đỉnh ngắn hạn và chỉ sử dụng rating tương ứng trong datasheet; không tự quy đổi rating gián đoạn thành thời gian cho phép nếu nhà sản xuất chưa xác định

3. Tính tải yêu cầu trên mỗi bánh từ khối lượng xe, tải hàng, số bánh thực sự chịu tải và hệ số an toàn phù hợp với điều kiện vận hành

4. Chọn sơ bộ vật liệu và kết cấu có dải nhiệt bao phủ hồ sơ nhiệt, nhưng giữ việc lựa chọn ở cấp mã sản phẩm thay vì chỉ dựa vào tên vật liệu

5. Kiểm tra toàn bộ cụm caster gồm ổ bi hoặc bạc, trục, mỡ bôi trơn, càng và cơ cấu xoay; giới hạn thấp nhất của các thành phần này là giới hạn cần tôn trọng

6. Đối chiếu tải tại nhiệt độ thực tế bằng bảng derating hoặc tải ở nhiệt độ cao của nhà sản xuất; không dùng tải thử ở nhiệt độ thường để thay thế dữ liệu này

7. Kiểm tra điều kiện phụ nhưng có ảnh hưởng trực tiếp gồm tốc độ, quãng đường, mặt sàn, hóa chất, nước hoặc hơi ẩm trước khi chốt cấu hình

Nếu datasheet không cho biết rõ thời gian của chế độ gián đoạn hoặc không công bố tải ở nhiệt độ làm việc, dữ liệu còn thiếu cần được xem là một khoảng trống kỹ thuật, không phải cơ sở để tự suy ra. Với ứng dụng nhiệt cao có tải lớn hoặc chu kỳ lặp liên tục, cách an toàn hơn là yêu cầu nhà sản xuất xác nhận cấu hình theo hồ sơ nhiệt–thời gian và tải thực tế.

Chọn đúng bánh xe chịu nhiệt độ cao là bài toán đồng thời của nhiệt độ, thời gian và tải. Trước tiên cần xác định hồ sơ nhiệt thực tế; sau đó kiểm tra rating liên tục hoặc gián đoạn của đúng mã bánh, giới hạn của ổ bi và hệ bôi trơn, rồi đối chiếu tải cho phép tại nhiệt độ vận hành. Các ví dụ kỹ thuật cho thấy cùng một dòng bánh, thay đổi loại ổ hoặc tăng nhiệt độ có thể làm giới hạn nhiệt và tải thay đổi rõ rệt.

Vì thế, tiêu chí lựa chọn tốt nhất không phải “bánh nào có nhiệt độ tối đa cao nhất”, mà là cấu hình nào chịu được toàn bộ chu kỳ nhiệt–thời gian với tải yêu cầu và các điều kiện vận hành đi kèm. Cách đánh giá này tránh hai lỗi phổ biến nhất: dùng rating đỉnh như rating liên tục và dùng tải danh định ở nhiệt độ thường như tải cho phép trong môi trường nóng.
