Bánh xe leo cầu thang vượt chướng ngại vật

Bánh xe leo cầu thang vượt chướng ngại vật như thế nào?

Bánh xe leo cầu thang được thiết kế để giải quyết hạn chế lớn nhất của bánh xe thông thường: khó hoặc không thể vượt qua các vật cản có chiều cao lớn hơn bán kính tiếp xúc hiệu quả của bánh xe. Thay vì chỉ lăn trên một mặt phẳng liên tục, hệ thống này có khả năng thay đổi điểm tiếp xúc với mặt đất và dịch chuyển trọng tâm nhằm tạo ra chuyển động leo lên vật cản.

Điểm khác biệt cốt lõi nằm ở việc bánh xe leo cầu thang không phụ thuộc hoàn toàn vào chuyển động quay của một bánh đơn. Nhiều thiết kế sử dụng cụm bánh xe liên kết với nhau, cho phép một bánh tiếp tục tạo điểm tựa khi bánh khác gặp vật cản. Nhờ đó, hệ thống vẫn duy trì chuyển động ngay cả khi tiếp xúc với bậc thang, mép vỉa hè hoặc địa hình gồ ghề.

Bánh xe leo cầu thang khác bánh xe thông thường ở điểm nào

Bánh xe thông thường hoạt động hiệu quả trên bề mặt tương đối bằng phẳng. Khi gặp một vật cản có chiều cao lớn, lực cần thiết để nâng bánh vượt qua vật cản tăng lên đáng kể. Trong nhiều trường hợp, người vận hành phải dùng lực nâng bổ sung để đưa thiết bị qua chướng ngại vật.

Ngược lại, bánh xe leo cầu thang được thiết kế để biến vật cản thành điểm tựa mới. Thay vì cố gắng đẩy trực diện vào mép bậc, hệ thống sẽ tạo ra một chuỗi chuyển động giúp nâng dần trọng tâm của thiết bị lên cao hơn.

Nguyên lý thay đổi điểm tiếp xúc khi gặp vật cản

Khi bánh xe thông thường tiếp xúc với mép bậc, điểm tiếp xúc gần như cố định. Điều này khiến lực cản tăng mạnh.

Đối với bánh xe leo cầu thang, điểm tiếp xúc được thay đổi liên tục trong quá trình vận hành. Khi một bánh gặp vật cản, bánh hoặc cụm bánh khác sẽ tham gia tạo điểm tựa mới. Nhờ đó, lực tác động được phân bố hợp lý hơn và thiết bị có thể tiếp tục tiến lên.

Cơ chế này đặc biệt hiệu quả đối với các thiết kế Tri-Star Wheel, nơi ba bánh nhỏ được bố trí quanh một trục trung tâm.

Vai trò của trọng tâm trong quá trình leo bậc

Trọng tâm là yếu tố quyết định khả năng leo bậc của hệ thống.

Trong quá trình vượt chướng ngại vật, trọng tâm phải được dịch chuyển theo hướng có lợi để tránh hiện tượng mất cân bằng hoặc lật thiết bị. Thiết kế bánh xe leo cầu thang thường hướng đến việc duy trì trọng tâm trong vùng ổn định, đồng thời tận dụng lực đòn bẩy từ cụm bánh xe để nâng tải trọng lên từng bước.

Nếu trọng tâm quá cao hoặc phân bố tải trọng không hợp lý, hiệu quả leo cầu thang sẽ giảm đáng kể.

Vì sao bánh xe vẫn duy trì được chuyển động liên tục

Khả năng duy trì chuyển động liên tục đến từ việc luôn tồn tại ít nhất một điểm tiếp xúc ổn định với mặt đất hoặc vật cản.

Trong lúc một bánh đang leo lên mép bậc, bánh còn lại vẫn hỗ trợ truyền lực và giữ cân bằng. Quá trình này tạo ra chuỗi chuyển động liên tục thay vì trạng thái dừng lại rồi nâng lên như các hệ thống bánh xe thông thường.

Nhờ đó, thiết bị có thể vượt chướng ngại vật với mức rung lắc thấp hơn và giảm đáng kể công sức vận hành.

Quá trình bánh xe leo cầu thang vượt một bậc thang diễn ra ra sao?

Để hiểu rõ hiệu quả của bánh xe leo cầu thang, cần quan sát toàn bộ quá trình vượt một bậc thang. Trên thực tế, đây không phải là một chuyển động đơn lẻ mà là chuỗi nhiều giai đoạn liên tiếp được phối hợp với nhau.

Mỗi giai đoạn đều có vai trò riêng trong việc đảm bảo tải trọng được nâng lên an toàn và duy trì sự ổn định của hệ thống.

Giai đoạn tiếp xúc với mép bậc

Khi thiết bị tiến đến cầu thang, bánh xe đầu tiên tiếp xúc với mép bậc.

Ở thời điểm này, lực cản tăng lên do mặt lăn bị gián đoạn. Đối với bánh xe leo cầu thang, hệ thống được thiết kế để nhận biết hoặc phản ứng cơ học với vật cản, chuẩn bị cho quá trình chuyển đổi điểm tựa.

Đây là giai đoạn quyết định việc hệ thống có thể tiếp tục leo lên hay không.

Giai đoạn xoay cụm bánh để nâng thiết bị

Sau khi tiếp xúc với vật cản, cụm bánh xe bắt đầu xoay quanh trục trung tâm.

Đối với cơ cấu Tri-Star, một bánh sẽ đóng vai trò điểm tựa trong khi cụm bánh xoay để đưa bánh tiếp theo lên vị trí cao hơn. Chuyển động này tạo hiệu ứng giống như bước chân của con người khi leo cầu thang.

Nhờ nguyên lý đòn bẩy, lực cần thiết để nâng tải trọng được giảm xuống đáng kể so với việc nâng trực tiếp toàn bộ thiết bị.

Giai đoạn chuyển trọng lượng lên bậc mới

Khi bánh xe phía trên đã tiếp xúc với mặt bậc mới, tải trọng bắt đầu được chuyển dần lên khu vực cao hơn.

Đây là thời điểm trọng tâm thay đổi vị trí rõ rệt nhất. Hệ thống cần duy trì độ ổn định để tránh rung lắc hoặc mất cân bằng.

Nếu thiết kế tối ưu, quá trình chuyển tải trọng diễn ra mượt mà và gần như không gây giật cục.

Giai đoạn ổn định sau khi vượt bậc

Sau khi toàn bộ hệ thống vượt qua mép bậc, các bánh xe trở lại trạng thái lăn bình thường.

Trọng tâm được tái phân bố trên mặt phẳng mới và hệ thống tiếp tục di chuyển cho đến khi gặp vật cản tiếp theo.

Sự ổn định ở giai đoạn này quyết định trải nghiệm vận hành, đặc biệt trong các ứng dụng vận chuyển hàng hóa hoặc hỗ trợ di chuyển cho con người.

Những cơ cấu bánh xe nào giúp leo cầu thang hiệu quả?

Không phải mọi bánh xe leo cầu thang đều sử dụng cùng một giải pháp kỹ thuật. Tùy theo mục đích sử dụng, tải trọng và môi trường vận hành, các nhà thiết kế có thể lựa chọn những cơ cấu khác nhau.

Mỗi cơ cấu đều có ưu điểm và giới hạn riêng trong việc vượt bậc thang và chướng ngại vật.

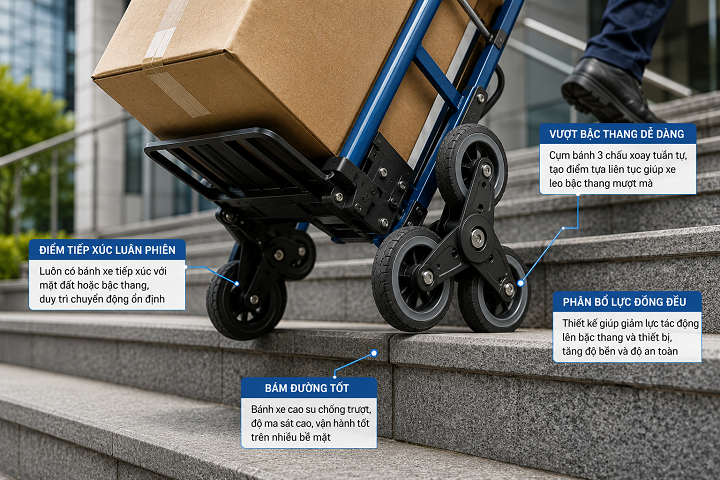

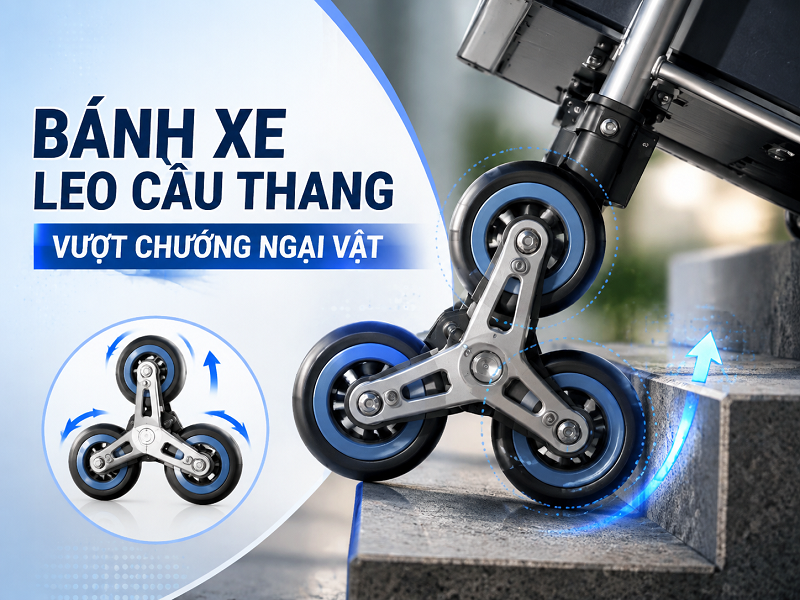

Cơ cấu bánh xe 3 chấu Tri-Star

Đây là cơ cấu phổ biến nhất trong các hệ thống leo cầu thang.

Ba bánh xe nhỏ được bố trí quanh một trục trung tâm tạo thành hình tam giác. Khi gặp vật cản, toàn bộ cụm bánh xoay quanh trục này, giúp bánh tiếp theo tiếp cận vị trí cao hơn.

Ưu điểm nổi bật là kết cấu đơn giản, độ tin cậy cao và khả năng vượt bậc hiệu quả trên nhiều loại cầu thang tiêu chuẩn.

Cơ cấu bánh xe đa cụm

Thiết kế này sử dụng nhiều nhóm bánh xe liên kết với nhau.

Nhờ số lượng điểm tiếp xúc lớn hơn, hệ thống có khả năng phân bổ tải trọng tốt hơn và giảm rung động trong quá trình vượt chướng ngại vật.

Loại cơ cấu này thường xuất hiện trong các robot vận chuyển hoặc thiết bị cần độ ổn định cao.

Cơ cấu bánh xe kết hợp truyền động chủ động

Ở những hệ thống hiện đại, bánh xe được kết hợp với động cơ và bộ điều khiển điện tử.

Cảm biến có thể hỗ trợ nhận diện địa hình, điều chỉnh mô-men xoắn và tối ưu lực kéo khi leo bậc. Điều này giúp tăng hiệu quả vận hành và giảm phụ thuộc vào sức người.

Giải pháp này thường được sử dụng trong robot tự hành hoặc thiết bị hỗ trợ di chuyển chuyên dụng.

Cơ cấu lai giữa bánh xe và bánh xích

Một số thiết kế kết hợp ưu điểm của bánh xe và bánh xích.

Khi di chuyển trên mặt phẳng, hệ thống hoạt động như bánh xe thông thường để duy trì tốc độ và tiết kiệm năng lượng. Khi gặp địa hình khó, cơ cấu bánh xích hoặc hệ thống hỗ trợ sẽ tham gia để tăng khả năng vượt vật cản.

Đây là giải pháp phù hợp với môi trường có địa hình thay đổi liên tục.

Các yếu tố quyết định khả năng vượt chướng ngại vật của bánh xe leo cầu thang

Chiều cao của vật cản

Chiều cao vật cản là yếu tố ảnh hưởng trực tiếp đến khả năng vượt chướng ngại vật.

Mỗi cơ cấu bánh xe đều được thiết kế để xử lý một giới hạn chiều cao nhất định. Khi vật cản vượt quá giới hạn thiết kế, hệ thống sẽ cần nhiều lực hơn hoặc không thể tiếp tục di chuyển.

Thông thường, khả năng vượt bậc càng lớn thì kích thước hoặc cơ cấu bánh xe càng phức tạp.

Kích thước và bố trí bánh xe

Đường kính bánh xe ảnh hưởng đến góc tiếp cận vật cản và khả năng tạo đòn bẩy khi leo bậc.

Ngoài kích thước, cách bố trí các bánh xe trong cụm Tri-Star hoặc đa cụm cũng quyết định mức độ ổn định khi vận hành.

Một thiết kế tối ưu sẽ giúp hệ thống vượt vật cản mượt mà hơn và giảm rung lắc trong quá trình leo cầu thang.

Trọng lượng thiết bị mang tải

Tải trọng càng lớn thì lực cần thiết để nâng thiết bị lên bậc mới càng tăng.

Nếu tải trọng vượt quá khả năng thiết kế, bánh xe có thể mất độ bám hoặc giảm hiệu quả leo bậc.

Lực kéo và hệ truyền động

Lực kéo quyết định khả năng duy trì chuyển động khi gặp vật cản.

Đối với các hệ thống chủ động, động cơ và bộ truyền động phải cung cấp đủ mô-men xoắn để vượt qua giai đoạn khó khăn nhất của quá trình leo bậc.

Điều kiện bề mặt tiếp xúc

Bề mặt khô ráo, ổn định thường giúp bánh xe hoạt động hiệu quả hơn.

Ngược lại, các bề mặt trơn trượt, nhiều bụi hoặc có độ dốc lớn có thể làm giảm độ bám và ảnh hưởng đến khả năng vượt chướng ngại vật.

Bánh xe leo cầu thang có thể vượt những loại địa hình nào?

Cầu thang dân dụng

Đây là môi trường vận hành phổ biến nhất.

Các bậc thang có kích thước tương đối đồng đều giúp bánh xe leo cầu thang phát huy tối đa hiệu quả thiết kế.

Vỉa hè và bậc tam cấp

Các khu vực đô thị thường xuất hiện nhiều bậc lên xuống nhỏ.

Những vật cản này có thể gây khó khăn cho bánh xe thông thường nhưng lại nằm trong khả năng xử lý của nhiều cơ cấu bánh xe leo cầu thang.

Mặt đường gồ ghề

Địa hình có ổ gà, đá nhỏ hoặc bề mặt không bằng phẳng thường tạo ra nhiều điểm cản liên tục.

Nhờ khả năng thay đổi điểm tiếp xúc, bánh xe leo cầu thang có thể duy trì độ ổn định tốt hơn trong các điều kiện này.

Địa hình có vật cản nhỏ liên tục

Kho hàng, công trường hoặc khu vực sản xuất thường tồn tại nhiều vật cản nhỏ trên đường di chuyển.

Các cụm bánh xe chuyên dụng giúp hệ thống vượt qua những trở ngại này mà không cần dừng lại để nâng thủ công.

Khu vực công nghiệp và kho vận

Trong lĩnh vực logistics, khả năng vượt mép sàn, bậc chuyển tiếp hoặc các chướng ngại vật nhỏ giúp nâng cao hiệu quả vận chuyển.

Giới hạn của bánh xe leo cầu thang mà người dùng cần biết

Không phải mọi cầu thang đều có thể vượt qua

Các thiết kế bánh xe thường được tối ưu cho một phạm vi kích thước bậc thang nhất định.

Giới hạn về chiều cao bậc thang

Mỗi cơ cấu đều có giới hạn vật lý về độ cao vật cản.

Khi vượt quá ngưỡng thiết kế, bánh xe không còn đủ khả năng tạo đòn bẩy hoặc duy trì ổn định.

Giới hạn tải trọng

Khả năng leo bậc luôn gắn liền với tải trọng mà hệ thống đang mang.

Ảnh hưởng của độ trơn trượt

Độ ma sát đóng vai trò quan trọng trong quá trình truyền lực.

Khi mặt tiếp xúc quá trơn, bánh xe có thể mất độ bám ngay cả khi cơ cấu leo bậc vẫn hoạt động bình thường.

Các tình huống cần giải pháp thay thế

Trong một số môi trường đặc biệt như địa hình cực dốc hoặc vật cản quá lớn, các giải pháp khác như bánh xích hoặc hệ thống nâng chuyên dụng có thể phù hợp hơn.

Bánh xe leo cầu thang khác bánh xe thường và bánh xích như thế nào?

So sánh khả năng vượt vật cản

Bánh xe thường phù hợp với mặt phẳng bằng phẳng và gặp hạn chế khi tiếp cận vật cản cao.

Bánh xe leo cầu thang được thiết kế riêng để xử lý các bậc thang và chướng ngại vật cỡ trung bình.

So sánh độ cơ động

Bánh xe leo cầu thang vẫn duy trì khả năng cơ động tốt trong khi bổ sung khả năng vượt vật cản.

So sánh mức tiêu hao năng lượng

Bánh xe thông thường có hiệu suất lăn cao nhất.

Bánh xe leo cầu thang tiêu thụ năng lượng nhiều hơn do cơ cấu phức tạp hơn.

So sánh chi phí và phạm vi ứng dụng

Bánh xe leo cầu thang hướng đến các môi trường có nhiều vật cản nhưng vẫn cần tính cơ động.

Những ứng dụng thực tế của bánh xe leo cầu thang hiện nay

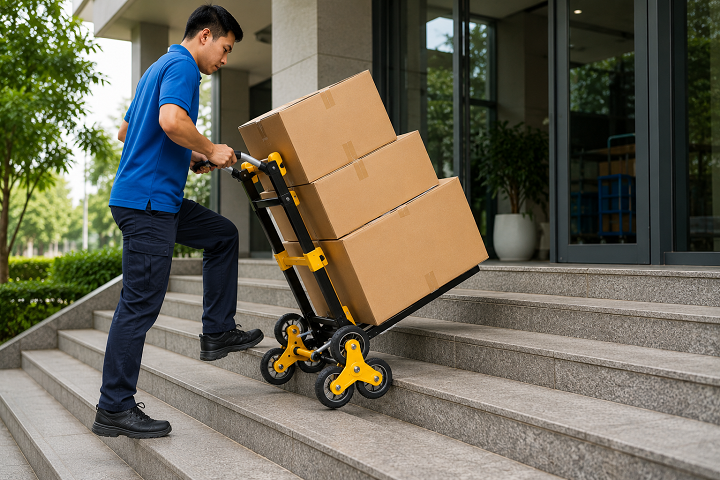

Xe đẩy vận chuyển hàng hóa

Đây là ứng dụng phổ biến nhất.

Khả năng đưa hàng hóa lên xuống cầu thang mà không cần nâng thủ công giúp giảm sức lao động và tăng hiệu quả vận chuyển.

Robot leo cầu thang

Nhiều robot hiện đại sử dụng cơ cấu bánh xe leo cầu thang để mở rộng phạm vi hoạt động.

Thiết bị hỗ trợ người khuyết tật

Một số thiết bị hỗ trợ di chuyển được trang bị cơ cấu leo cầu thang nhằm tăng khả năng tiếp cận tại các khu vực chưa có thang máy hoặc đường dốc chuyên dụng.

Thiết bị cứu hộ và cứu nạn

Trong các tình huống khẩn cấp, khả năng vượt bậc thang và chướng ngại vật giúp thiết bị cứu hộ tiếp cận hiện trường nhanh hơn.

Hệ thống vận chuyển trong công nghiệp

Các dây chuyền và hệ thống vận chuyển hiện đại có thể ứng dụng bánh xe leo cầu thang để xử lý những khu vực chuyển tiếp có độ cao khác nhau.

Khi được thiết kế phù hợp với tải trọng và môi trường vận hành, bánh xe leo cầu thang mang lại khả năng vượt chướng ngại vật hiệu quả hơn đáng kể so với bánh xe thông thường. Hiểu rõ nguyên lý hoạt động, giới hạn kỹ thuật và các ứng dụng thực tế sẽ giúp đánh giá đúng giá trị của giải pháp này trong từng nhu cầu sử dụng cụ thể.
