Bánh xe đa hướng mini hoạt động như thế nào?

Bánh xe đa hướng mini là loại bánh xe được thiết kế để cho phép phương tiện hoặc robot di chuyển theo nhiều hướng khác nhau mà không cần phải đổi hướng thân xe trước khi di chuyển. Khả năng này đạt được nhờ cấu trúc đặc biệt gồm một bánh xe chính kết hợp với nhiều con lăn nhỏ được bố trí quanh chu vi bánh.

Khác với bánh xe truyền thống chỉ tạo chuyển động theo hướng lăn chính, bánh xe đa hướng mini cho phép giảm lực cản theo phương ngang. Khi được lắp thành hệ thống nhiều bánh trên robot, các bánh có thể phối hợp với nhau để tạo ra chuyển động tiến, lùi, ngang, chéo hoặc xoay tại chỗ.

Cơ chế tạo chuyển động đa hướng của bánh xe omni mini

Nguyên lý hoạt động cốt lõi của bánh xe đa hướng mini nằm ở hệ thống con lăn tự do được gắn xung quanh vành bánh. Khi động cơ quay bánh xe chính, lực truyền động được tạo ra theo hướng lăn chính của bánh.

Tuy nhiên, các con lăn có khả năng quay tự do theo phương vuông góc với hướng quay chính. Điều này giúp bánh xe không bị khóa chuyển động theo một hướng cố định như bánh xe thông thường.

Nhờ đặc tính đó, robot có thể tạo ra các vectơ lực khác nhau khi kết hợp nhiều bánh omni. Hệ thống điều khiển sẽ phân bổ tốc độ quay cho từng bánh để tạo ra hướng di chuyển mong muốn.

Vì sao bánh xe có thể di chuyển theo nhiều hướng khác nhau

Khả năng di chuyển đa hướng xuất phát từ việc ma sát được tạo ra theo một hướng và được giải phóng theo hướng còn lại.

Ở bánh xe thông thường, lực ma sát xuất hiện theo cả phương dọc và phương ngang, khiến bánh xe khó trượt ngang. Trong khi đó, bánh xe đa hướng mini chỉ duy trì lực bám theo hướng truyền động chính.

Khi xuất hiện lực ngang, các con lăn sẽ quay tự do thay vì chống lại chuyển động. Nhờ đó, bánh xe có thể dịch chuyển sang bên mà không cần xoay toàn bộ hệ thống.

Đây chính là yếu tố giúp robot sử dụng bánh omni có thể thực hiện các chuyển động linh hoạt trong không gian hẹp.

Nguyên lý kết hợp giữa bánh chính và các con lăn phụ

Bánh chính đóng vai trò tạo lực kéo hoặc lực đẩy khi nhận mô-men xoắn từ động cơ.

Các con lăn phụ không trực tiếp tạo lực truyền động mà có nhiệm vụ giảm lực cản theo phương ngang. Khi robot di chuyển theo hướng không trùng với hướng quay của bánh chính, các con lăn sẽ quay để hấp thụ chuyển động đó.

Sự kết hợp này tạo ra hai đặc tính quan trọng:

• Truyền lực hiệu quả theo hướng mong muốn.
• Giảm ma sát theo hướng phụ.

Nhờ vậy, hệ thống có thể tạo ra chuyển động đa chiều với độ linh hoạt cao hơn đáng kể so với cơ cấu bánh xe truyền thống.

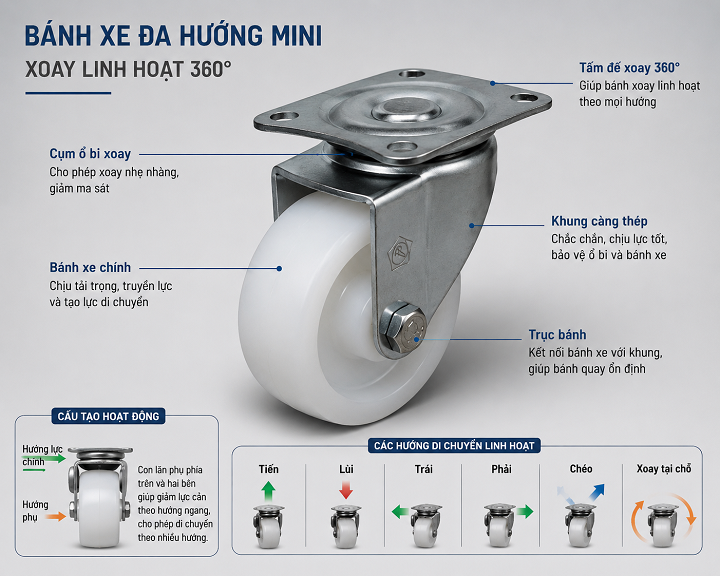

Cấu tạo của bánh xe đa hướng mini và vai trò của từng bộ phận

Để hiểu rõ cơ chế hoạt động của bánh xe đa hướng mini, cần nắm được cấu tạo cơ bản của nó. Mặc dù có nhiều kích thước và thiết kế khác nhau, phần lớn bánh xe omni mini đều được hình thành từ ba nhóm bộ phận chính: bánh xe trung tâm, hệ thống con lăn và cụm trục liên kết.

Mỗi bộ phận đảm nhiệm một vai trò riêng trong việc tạo nên khả năng di chuyển đa hướng đặc trưng.

Bánh xe chính tạo lực kéo và lực đẩy

Bánh xe chính là bộ phận trung tâm nhận lực từ động cơ.

Khi động cơ hoạt động, mô-men xoắn được truyền đến bánh chính thông qua trục hoặc hộp số. Bánh chính tiếp xúc với mặt sàn và tạo ra lực kéo hoặc lực đẩy giúp robot di chuyển.

Đây là thành phần chịu tải trọng lớn nhất trong toàn bộ kết cấu bánh xe.

Chất lượng vật liệu của bánh chính ảnh hưởng trực tiếp đến:

• Khả năng chịu tải.
• Độ bền cơ học.
• Hiệu suất truyền động.
• Độ ổn định khi vận hành.

Hệ thống con lăn tự do trên vành bánh

Các con lăn được bố trí liên tục quanh chu vi bánh xe theo một góc xác định.

Mỗi con lăn được gắn trên một trục riêng và có thể quay độc lập. Khi xuất hiện lực tác động theo phương ngang, các con lăn sẽ tự quay để giảm lực cản.

Vai trò chính của hệ thống con lăn gồm:

• Cho phép chuyển động ngang.
• Hỗ trợ chuyển động chéo.
• Giảm ma sát không mong muốn.
• Tăng tính cơ động cho robot.

Đây là bộ phận tạo nên sự khác biệt lớn nhất giữa bánh xe đa hướng mini và bánh xe truyền thống.

Cách các bộ phận phối hợp để tạo chuyển động linh hoạt

Trong quá trình vận hành, bánh chính và các con lăn không hoạt động độc lập mà phối hợp liên tục với nhau.

Khi robot nhận lệnh di chuyển, động cơ sẽ tạo mô-men xoắn lên bánh chính. Đồng thời, các con lăn sẽ phản ứng với hướng chuyển động thực tế của robot để giảm lực cản theo các phương không cần truyền lực.

Ví dụ:

• Khi robot tiến thẳng, bánh chính tạo lực kéo và các con lăn gần như không tham gia chuyển động.
• Khi robot di chuyển ngang, các con lăn quay liên tục để cho phép bánh dịch chuyển sang bên.
• Khi robot xoay tại chỗ, mỗi bánh sẽ tạo ra vectơ lực khác nhau trong khi các con lăn hỗ trợ giải phóng ma sát dư thừa.

Sự phối hợp này giúp bánh xe đa hướng mini trở thành một trong những giải pháp di chuyển linh hoạt nhất trong các hệ thống robot hiện đại.

Cách bánh xe đa hướng mini tạo chuyển động ngang, chéo và xoay tại chỗ

Một trong những ưu điểm nổi bật nhất của bánh xe đa hướng mini là khả năng tạo ra nhiều kiểu chuyển động mà bánh xe thông thường khó hoặc không thể thực hiện được. Khi được lắp trên robot theo cấu hình phù hợp và điều khiển độc lập từng động cơ, hệ thống có thể tạo ra chuyển động ngang, chéo hoặc xoay quanh tâm mà không cần thay đổi hướng thân xe.

Cơ chế di chuyển ngang mà bánh xe thông thường không thực hiện được

Bánh xe thông thường được thiết kế để lăn theo một hướng cố định. Khi xuất hiện lực tác động theo phương ngang, ma sát giữa bánh xe và mặt sàn sẽ chống lại chuyển động này.

Ngược lại, bánh xe đa hướng mini sử dụng các con lăn tự do quanh chu vi bánh. Khi robot cần dịch chuyển sang trái hoặc phải, các con lăn sẽ quay theo phương ngang, giúp giảm đáng kể lực cản.

Trong cấu hình robot sử dụng nhiều bánh omni, bộ điều khiển sẽ đồng bộ tốc độ và chiều quay của từng động cơ để tạo ra tổng hợp lực theo hướng ngang. Kết quả là toàn bộ robot có thể trượt ngang một cách mượt mà mà không cần xoay đầu xe.

Khả năng này đặc biệt hữu ích trong các không gian hẹp hoặc môi trường cần định vị chính xác.

Cách tạo chuyển động chéo trong hệ robot đa hướng

Chuyển động chéo được hình thành khi các bánh xe tạo ra các vectơ lực có cả thành phần dọc và thành phần ngang.

Thay vì chỉ quay theo cùng một tốc độ, hệ thống điều khiển sẽ điều chỉnh tốc độ từng bánh để tạo ra lực tổng hợp theo hướng mong muốn.

Ví dụ:

• Một số bánh quay nhanh hơn để tăng thành phần lực theo trục X.
• Các bánh còn lại điều chỉnh để bổ sung lực theo trục Y.

Khi hai thành phần lực này kết hợp với nhau, robot sẽ di chuyển theo đường chéo mà vẫn giữ nguyên hướng thân xe.

Đây là khả năng rất quan trọng trong robot thi đấu, robot kho vận và các nền tảng robot cần di chuyển linh hoạt trong môi trường phức tạp.

Nguyên lý xoay tại chỗ của robot sử dụng bánh xe omni

Xoay tại chỗ là khả năng quay quanh tâm mà không cần tiến hoặc lùi.

Để thực hiện chuyển động này, các bánh xe sẽ được điều khiển tạo ra mô-men xoắn quay quanh trọng tâm của robot.

Thông thường:

• Các bánh bên trái quay theo một chiều.
• Các bánh bên phải quay theo chiều ngược lại.

Sự chênh lệch hướng lực tạo ra mô-men quay khiến robot xoay quanh chính nó.

Trong quá trình này, các con lăn tiếp tục hỗ trợ giảm lực cản không cần thiết, giúp chuyển động xoay diễn ra trơn tru hơn và giảm hao mòn cơ khí.

Khả năng xoay tại chỗ giúp robot thay đổi hướng nhanh chóng trong các khu vực có diện tích hạn chế.

Những yếu tố ảnh hưởng đến hiệu quả hoạt động của bánh xe đa hướng mini

Mặc dù có khả năng di chuyển linh hoạt, hiệu quả vận hành của bánh xe đa hướng mini vẫn phụ thuộc vào nhiều yếu tố liên quan đến môi trường, thiết kế cơ khí và chất lượng vật liệu. Việc hiểu rõ các yếu tố này giúp tối ưu hiệu suất và kéo dài tuổi thọ hệ thống.

Ảnh hưởng của bề mặt tiếp xúc

Bề mặt vận hành có tác động trực tiếp đến khả năng truyền lực và độ ổn định của bánh xe.

Trên các mặt phẳng nhẵn và đồng đều, bánh xe omni thường hoạt động hiệu quả nhất nhờ khả năng lăn tự do của các con lăn.

Ngược lại, nếu mặt sàn:

• Gồ ghề.
• Có nhiều khe hở.
• Không bằng phẳng.
• Chứa vật cản nhỏ.

Các con lăn có thể bị rung lắc hoặc mất tiếp xúc cục bộ với mặt sàn, làm giảm độ chính xác khi điều hướng.

Vì vậy, bánh xe đa hướng mini thường phù hợp hơn với môi trường trong nhà hoặc các bề mặt đã được xử lý tương đối phẳng.

Vai trò của vật liệu con lăn và thân bánh

Chất liệu chế tạo ảnh hưởng đáng kể đến hiệu suất vận hành.

Các yếu tố quan trọng bao gồm:

• Độ cứng của con lăn.
• Hệ số ma sát bề mặt.
• Khả năng chịu tải.
• Độ bền chống mài mòn.

Con lăn quá cứng có thể làm giảm độ bám trên mặt sàn trơn. Ngược lại, vật liệu quá mềm có thể gây biến dạng khi chịu tải lớn.

Tương tự, thân bánh cần đủ cứng để duy trì độ chính xác hình học trong quá trình vận hành lâu dài.

Việc lựa chọn vật liệu phù hợp giúp cân bằng giữa độ bền, độ ổn định và khả năng truyền lực.

Các hạn chế cần lưu ý khi sử dụng bánh xe omni mini

Mặc dù mang lại khả năng cơ động cao, bánh xe đa hướng mini vẫn tồn tại một số hạn chế kỹ thuật.

Một số điểm cần lưu ý gồm:

• Lực kéo thường thấp hơn bánh xe truyền thống.
• Hiệu suất giảm trên địa hình gồ ghề.
• Khả năng vượt chướng ngại vật hạn chế.
• Yêu cầu điều khiển động cơ chính xác hơn.
• Chi phí chế tạo và bảo trì có thể cao hơn.

Ngoài ra, nếu các con lăn bị mòn hoặc kẹt bụi bẩn, khả năng di chuyển đa hướng sẽ bị ảnh hưởng đáng kể.

Do đó, việc kiểm tra định kỳ và bảo dưỡng hệ thống là cần thiết để duy trì hiệu suất hoạt động ổn định.

Ứng dụng thực tế của bánh xe đa hướng mini trong robot và tự động hóa

Nhờ khả năng di chuyển linh hoạt theo nhiều hướng khác nhau, bánh xe đa hướng mini được ứng dụng rộng rãi trong lĩnh vực robot, tự động hóa và giáo dục kỹ thuật. Loại bánh xe này giúp các hệ thống di động tăng khả năng cơ động, tối ưu không gian vận hành và nâng cao độ chính xác khi điều hướng.

Robot giáo dục STEM và nghiên cứu học thuật

Trong các dự án STEM, bánh xe đa hướng mini thường được sử dụng để giúp học sinh, sinh viên tiếp cận các khái niệm về cơ khí, điều khiển chuyển động và lập trình robot.

Nhờ khả năng di chuyển theo nhiều hướng, người học có thể dễ dàng quan sát sự khác biệt giữa robot sử dụng bánh xe thông thường và robot sử dụng bánh xe omni.

Các ứng dụng phổ biến gồm:

• Robot học tập Arduino.
• Robot điều khiển từ xa.
• Robot nghiên cứu thuật toán điều hướng.
• Mô hình robot tự hành trong phòng thí nghiệm.

Khả năng lắp đặt đơn giản cùng chi phí hợp lý khiến bánh xe omni mini trở thành lựa chọn phổ biến trong môi trường giáo dục.

Robot vận chuyển AGV trong nhà máy

Xe tự hành AGV (Automated Guided Vehicle) thường cần khả năng di chuyển chính xác trong các lối đi hẹp và khu vực có mật độ thiết bị cao.

Bánh xe đa hướng mini giúp AGV:

• Di chuyển ngang để căn chỉnh vị trí.
• Thay đổi hướng nhanh chóng.
• Giảm diện tích quay đầu.
• Tăng hiệu quả vận chuyển trong không gian hạn chế.

Đặc biệt tại các dây chuyền sản xuất hiện đại, khả năng điều hướng linh hoạt giúp AGV tối ưu hóa thời gian vận hành và giảm nguy cơ va chạm.

Các nền tảng robot cần khả năng di chuyển linh hoạt

Nhiều loại robot chuyên dụng yêu cầu khả năng cơ động cao để thực hiện nhiệm vụ trong môi trường phức tạp.

Ví dụ:

• Robot phục vụ trong nhà hàng.
• Robot giao hàng trong nhà.
• Robot kiểm tra thiết bị.
• Robot thi đấu.
• Robot nghiên cứu trí tuệ nhân tạo.

Trong các trường hợp này, bánh xe đa hướng mini cho phép robot di chuyển theo hướng mong muốn mà không cần thay đổi tư thế thân xe, giúp thao tác nhanh và chính xác hơn.

Cách lựa chọn bánh xe đa hướng mini phù hợp với nhu cầu sử dụng

Việc lựa chọn đúng loại bánh xe đa hướng mini không chỉ ảnh hưởng đến hiệu suất vận hành mà còn quyết định độ ổn định và tuổi thọ của toàn bộ hệ thống robot. Trước khi lựa chọn, cần xác định rõ mục đích sử dụng, tải trọng và môi trường hoạt động.

Lựa chọn theo tải trọng và kích thước robot

Mỗi loại bánh xe omni mini được thiết kế để chịu một mức tải trọng nhất định.

Khi lựa chọn, cần xem xét:

• Khối lượng toàn bộ robot.
• Số lượng bánh sử dụng.
• Phân bố tải trọng trên từng bánh.
• Mức tải phát sinh khi tăng tốc hoặc dừng đột ngột.

Robot có kích thước lớn hoặc mang tải nặng cần sử dụng bánh xe có đường kính lớn hơn và kết cấu chắc chắn hơn để đảm bảo độ bền.

Ngược lại, các robot giáo dục hoặc robot nghiên cứu nhỏ gọn có thể sử dụng các dòng bánh omni mini kích thước nhỏ nhằm giảm trọng lượng tổng thể.

Lựa chọn theo môi trường vận hành

Môi trường hoạt động là yếu tố quan trọng ảnh hưởng đến hiệu quả của bánh xe đa hướng mini.

Nếu vận hành trong nhà:

• Ưu tiên bánh có độ chính xác cao.
• Chọn vật liệu giúp giảm tiếng ồn.
• Tối ưu khả năng di chuyển trên mặt sàn phẳng.

Nếu vận hành trong môi trường công nghiệp:

• Cần khả năng chịu tải tốt.
• Chống mài mòn cao.
• Hạn chế ảnh hưởng của bụi và tạp chất.

Việc lựa chọn đúng theo điều kiện sử dụng giúp tăng hiệu suất và giảm chi phí bảo trì.

Những thông số kỹ thuật cần kiểm tra trước khi sử dụng

Trước khi lắp đặt bánh xe đa hướng mini vào hệ thống robot, nên kiểm tra các thông số kỹ thuật quan trọng sau:

• Đường kính bánh xe.
• Chiều rộng bánh xe.
• Khả năng chịu tải tối đa.
• Chất liệu thân bánh.
• Chất liệu con lăn.
• Góc bố trí con lăn.
• Đường kính trục lắp đặt.
• Hệ số ma sát bề mặt.
• Tốc độ quay cho phép.

Việc đánh giá đầy đủ các thông số này giúp đảm bảo bánh xe phù hợp với yêu cầu vận hành thực tế, đồng thời hạn chế các vấn đề phát sinh trong quá trình sử dụng.

Khả năng di chuyển linh hoạt của bánh xe đa hướng mini đến từ sự kết hợp giữa bánh xe truyền động và hệ thống con lăn tự do. Cơ chế này cho phép robot thực hiện các chuyển động mà bánh xe truyền thống khó đáp ứng. Việc hiểu rõ nguyên lý hoạt động, cấu tạo và ứng dụng thực tế sẽ giúp khai thác hiệu quả hơn các hệ thống sử dụng bánh xe đa hướng mini.
