Ứng dụng của bánh xe đẩy 200mm

Vì sao đường kính 200 mm thuận lợi khi phải qua gờ và sàn không phẳng?

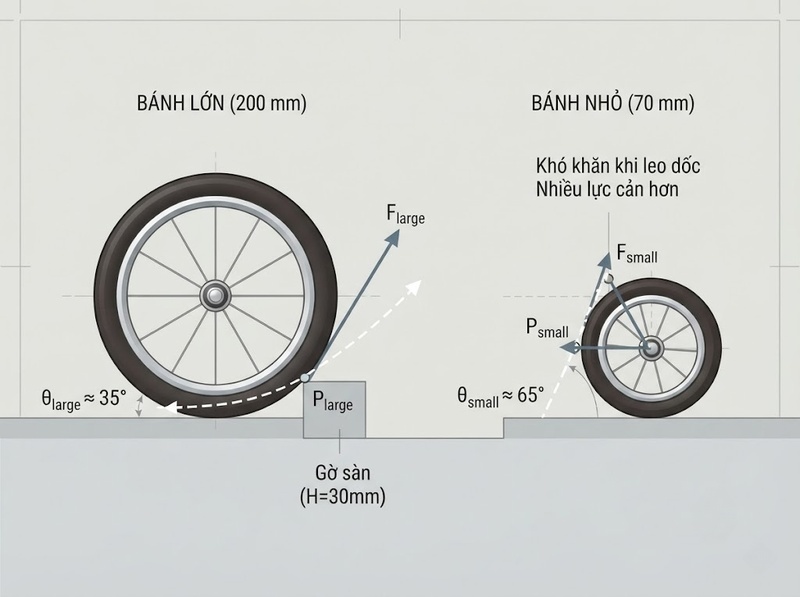

Khi bánh gặp một gờ có chiều cao cố định, bán kính bánh càng lớn thì hình học tiếp xúc càng thuận lợi: bánh phải “leo” qua gờ với góc nhỏ hơn so với một bánh đường kính nhỏ. Kết quả thực tế là xe ít bị khựng hơn tại khe nối, ngưỡng cửa hoặc các bất liên tục nhỏ trên mặt sàn. Đường kính bánh cũng là một trong những yếu tố trực tiếp ảnh hưởng đến lực khởi động và lực cản lăn, bên cạnh độ cứng mặt lăn, độ đàn hồi, ổ bi và chất lượng bề mặt sàn.

Các điều kiện thử nghiệm dành cho bánh xe thiết bị vận chuyển cũng cho thấy kích thước vật cản được quy đổi theo tỷ lệ đường kính bánh. Trong phần tổng hợp điều kiện thử của Blickle, vật cản bằng 5% đường kính được sử dụng với mặt lăn mềm dưới 90 Shore A và 2,5% với mặt lăn cứng từ 90 Shore A trở lên. Với bánh 200 mm, các tỷ lệ này tương ứng khoảng 10 mm và 5 mm. Đây là điều kiện thử nghiệm, không phải tuyên bố rằng mọi bánh 200 mm đều có thể vượt an toàn mọi gờ cao 10 mm; tải, tốc độ, vật liệu và hình dạng vật cản vẫn quyết định kết quả thực tế.

Do đó, bánh xe đẩy 200mm có lợi thế rõ nhất trên tuyến vận chuyển có những bất liên tục nhỏ nhưng lặp lại nhiều lần: khe co giãn của sàn nhà xưởng, mép cửa, đường nối giữa hai loại nền hoặc bề mặt công nghiệp không hoàn toàn phẳng. Nếu sàn hoàn toàn nhẵn và xe rất nhẹ, lợi thế từ đường kính lớn sẽ ít quan trọng hơn.

Xe đẩy hàng nặng trong kho và nhà xưởng

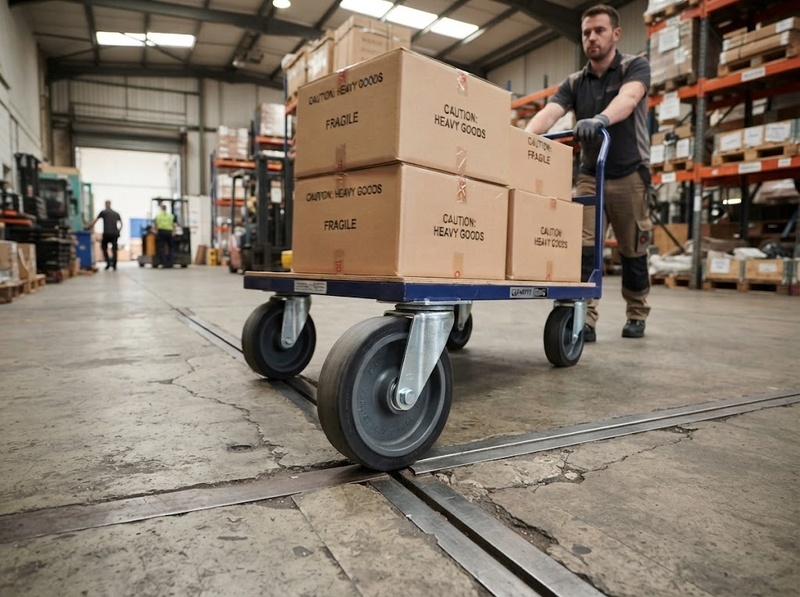

Đây là nhóm ứng dụng điển hình của bánh 200 mm. Xe đẩy hàng, xe chở linh kiện, xe cấp vật tư cho dây chuyền hoặc xe vận chuyển bán thành phẩm thường phải chịu tải liên tục và đi qua một quãng đường đủ dài để lực cản lăn trở thành vấn đề thực tế. Bánh lớn giúp xe xử lý khe sàn và gờ nhỏ tốt hơn, trong khi kết cấu bánh, ổ bi và càng phù hợp mới đảm nhiệm phần tải trọng.

Các thông số sản phẩm cho thấy sự khác biệt rất lớn ngay trong cùng đường kính. Một caster Alpha đường kính 200 mm của TENTE có tải động khoảng 205 kg ở tốc độ đến 4 km/h và tải tĩnh 410 kg. Ở nhóm heavy-duty, cấu hình 200 mm khác có thể đạt khoảng 500 kg tải động; dòng Kappa 200 mm được công bố ở mức 800 kg tải động tại 4 km/h và 1.600 kg tải tĩnh. Những con số này không phải tải chuẩn cho mọi bánh 200 mm mà cho thấy đường kính không thể thay thế thông số tải của từng model cụ thể.

Vì vậy, bánh 200 mm phù hợp với xe đẩy hàng nặng khi nhu cầu thực tế gồm cả tải lớn và khả năng di chuyển qua nền công nghiệp. Nếu mục tiêu duy nhất là chịu tải trên sàn cực phẳng, một bánh nhỏ hơn nhưng có kết cấu heavy-duty vẫn có thể chịu tải cao; bản thân tải trọng lớn không đủ để kết luận rằng phải dùng đường kính 200 mm.

Xe sàn, xe kéo và hệ thống logistics nội bộ

Xe sàn, roll cage, xe trung chuyển vật tư và các phương tiện logistics chạy lặp lại trên một tuyến cố định thường hưởng lợi từ bánh 200 mm vì điều kiện sử dụng kết hợp nhiều yếu tố: tải đáng kể, quãng đường dài, các khe nối trên nền và yêu cầu duy trì chuyển động ổn định. TENTE cũng xác định các caster 200 mm cho những ứng dụng như production trolley, platform trolley, thiết bị vận chuyển và logistics trong ngành ô tô.

Với các hệ thống nặng hơn như thiết bị sân bay, AGV hoặc AMR, 200 mm cũng xuất hiện trong các cấu hình công nghiệp chuyên dụng. Ví dụ, bánh polyurethane 200 mm dòng Ultratech có các phiên bản tải động 800 kg tại 4 km/h, và một phiên bản 75 Shore A được công bố tới 1.000 kg tại 4 km/h. Điều này cho thấy kích thước 200 mm có thể được triển khai ở cấp tải rất cao khi thân bánh, polyurethane, ổ bi và kết cấu lắp đặt được thiết kế tương ứng.

Dù vậy, không nên lấy thông số của bánh vận hành thủ công để áp dụng trực tiếp cho xe kéo, AGV hoặc thiết bị chạy nhanh. Tải cho phép có thể thay đổi theo tốc độ; cùng một cấu hình có thể được công bố ở tải thấp hơn khi tốc độ tăng. Với ứng dụng cơ giới hóa, phải kiểm tra đồng thời tải động, tốc độ danh định, chu kỳ hoạt động và loại ổ bi thay vì chỉ kiểm tra đường kính.

Máy móc, bàn thao tác và tủ dụng cụ di động

Bánh xe đẩy 200mm cũng phù hợp với thiết bị có khối lượng lớn nhưng chỉ cần di chuyển khi thay đổi vị trí, chẳng hạn bàn thao tác, tủ dụng cụ, bệ máy hoặc một số thiết bị sản xuất. TENTE liệt kê machine construction, work benches, tool cabinets và nhiều loại transport equipment trong phạm vi ứng dụng của các caster công nghiệp 200 mm.

Ở nhóm này cần phân biệt tải tĩnh và tải động. Một caster có thể chịu tải lớn hơn khi đứng yên nhưng phải giảm tải cho phép khi bánh đang lăn. Ví dụ Alpha 200 mm được công bố 410 kg tải tĩnh nhưng 205 kg tải động; Kappa 200 mm có thông số tương ứng 1.600 kg và 800 kg tại 4 km/h. Vì thiết bị di động phải được đánh giá ở trạng thái di chuyển chứ không chỉ trạng thái đứng yên, việc lấy tải tĩnh để tính khả năng vận chuyển có thể dẫn đến chọn thiếu tải.

Đổi lại, bánh lớn làm tăng kích thước của cụm caster. Các ví dụ 200 mm của TENTE có tổng chiều cao cụm khoảng 240–250 mm. Điều này cần được tính đến với bàn máy thấp, thiết bị có trọng tâm cao hoặc kết cấu bị giới hạn chiều cao.

Thiết bị đi trên nền xấu, ngưỡng cửa hoặc khu vực ngoài trời

Với thùng chứa, xe thu gom, giàn giáo di động hoặc thiết bị vận chuyển thường xuyên đi qua nền có khe, gờ và độ nhám cao hơn, 200 mm tạo khoảng dự trữ hình học tốt hơn bánh nhỏ. Tài liệu phân loại của Blickle mô tả bánh và caster cho thiết bị vận chuyển được sử dụng trong cả môi trường công nghiệp trong nhà và ngoài trời, bao gồm máy móc, pallet, giàn giáo và thùng chứa.

Tuy nhiên, đường kính lớn không tự biến một bánh thành bánh chạy nền xấu. Vật liệu mặt lăn quyết định đáng kể độ êm, độ rung và lực lăn. Mặt lăn cao su đàn hồi có khả năng hấp thụ rung tốt hơn, trong khi nylon cứng có lợi thế tải cao và lực cản lăn thấp trên nền cứng, phẳng nhưng truyền rung và va đập nhiều hơn khi nền xấu. Polyurethane nằm giữa nhiều yêu cầu về tải, chống mài mòn, bảo vệ sàn và lực lăn, với đặc tính cụ thể thay đổi theo độ cứng của compound.

Vì vậy, với nền bê tông có mối nối, đường nội bộ không thật phẳng hoặc khu vực có ngưỡng cửa, nên xem 200 mm là một phần của giải pháp. Mặt lăn, khả năng chống môi trường của càng, ổ bi và tải động vẫn phải phù hợp với điều kiện sử dụng thực tế.

Khi nào bánh xe đẩy 200 mm không phải lựa chọn tối ưu?

Bánh 200 mm không phải lựa chọn mặc định cho mọi xe tải nặng. Với xe thấp, không gian lắp hạn chế, khu vực quay đầu rất hẹp hoặc ứng dụng tải nhẹ trên nền phẳng, đường kính lớn có thể làm tăng chiều cao và kích thước cụm bánh mà không mang lại lợi ích tương xứng. Ngược lại, nếu xe thường xuyên chạm ngưỡng cửa, đi qua khe sàn và mang tải lớn, lợi ích của đường kính 200 mm trở nên rõ ràng hơn. Các ví dụ kỹ thuật cũng cho thấy cùng cỡ 200 mm nhưng tải động khác nhau nhiều lần tùy kết cấu, vì vậy đường kính chỉ là một tiêu chí trong toàn bộ bài toán.

Khi đánh giá một ứng dụng cụ thể, nên kiểm tra đồng thời bốn yếu tố:

· Tải động cho phép của toàn bộ cụm bánh, không dùng tải tĩnh thay thế

· Độ cao và tần suất xuất hiện của gờ, khe nối hoặc nền không bằng phẳng

· Vật liệu mặt lăn, độ cứng và loại ổ bi phù hợp với nền

· Chiều cao tổng thể, tốc độ vận hành và không gian quay của thiết bị

Nếu cả tải lớn và khả năng vượt bất liên tục của mặt sàn đều là yêu cầu thường xuyên, bánh xe đẩy 200mm là kích thước rất đáng cân nhắc cho xe đẩy công nghiệp, xe sàn, thiết bị logistics, bàn máy và các phương tiện vận chuyển nội bộ. Điểm quyết định vẫn là chọn đúng tải động, vật liệu bánh và bộ càng cho điều kiện vận hành; không nên coi đường kính 200 mm tự thân là bảo đảm về khả năng chịu tải hay vượt vật cản.

Bánh xe đẩy 200mm phù hợp nhất khi một hệ thống vận chuyển đồng thời cần mang tải đáng kể và đi qua gờ, khe hoặc nền kém bằng phẳng một cách thường xuyên. Đường kính lớn tạo lợi thế về hình học khi vượt vật cản, nhưng tải trọng thực tế phụ thuộc vào toàn bộ cấu tạo của bánh và caster.

Vì vậy, với xe đẩy kho xưởng, xe sàn, thiết bị logistics, bàn thao tác hoặc máy móc di động, 200 mm có thể là lựa chọn hiệu quả nếu kích thước lắp đặt cho phép. Trước khi sử dụng, cần đối chiếu tải động, tốc độ, vật liệu mặt lăn, ổ bi và càng bánh với điều kiện vận hành thực tế thay vì chọn chỉ theo đường kính.
