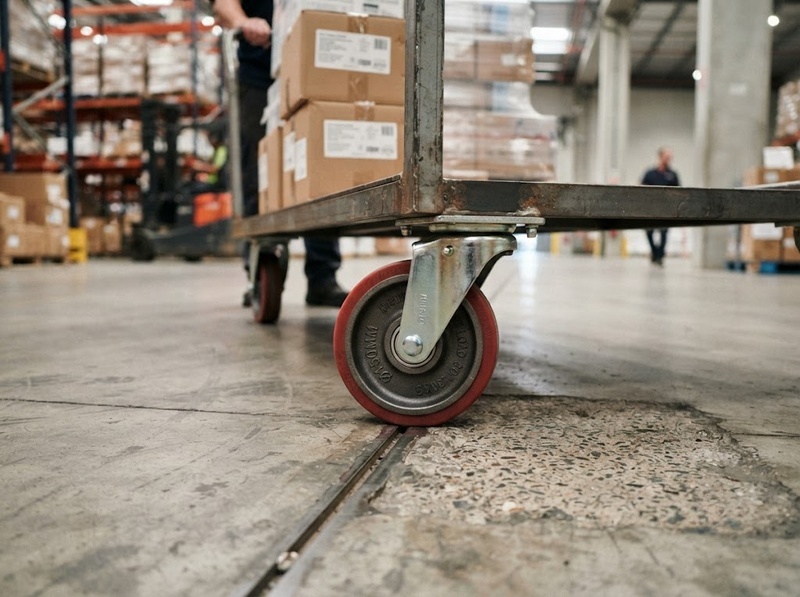

Bánh xe đẩy 150mm dùng cho ứng dụng nào?

Với vận chuyển công nghiệp bằng tay hoặc kéo ở tốc độ thấp, 150mm nằm trong nhóm kích thước có thể sử dụng cho nhiều xe vận chuyển nội bộ. ISO 22883:2004 quy định yêu cầu cho bánh và càng bánh dùng trong các ứng dụng công nghiệp đẩy tay hoặc kéo bằng động lực ở tốc độ đến 1,1 m/s, tương đương 4 km/h. Phạm vi này khá sát với điều kiện hoạt động của nhiều xe đẩy kho, xe cấp liệu và xe vận chuyển hàng trong nhà máy.

Điểm quan trọng là 150mm nên được xem như một kích thước nền để lựa chọn, sau đó mới xác định vật liệu mặt lăn và tải định mức. Cách tiếp cận này tránh hai nhầm lẫn phổ biến: cho rằng mọi bánh 150mm đều chịu tải giống nhau, hoặc cho rằng chỉ cần tăng đường kính là bánh sẽ phù hợp với mọi loại sàn.

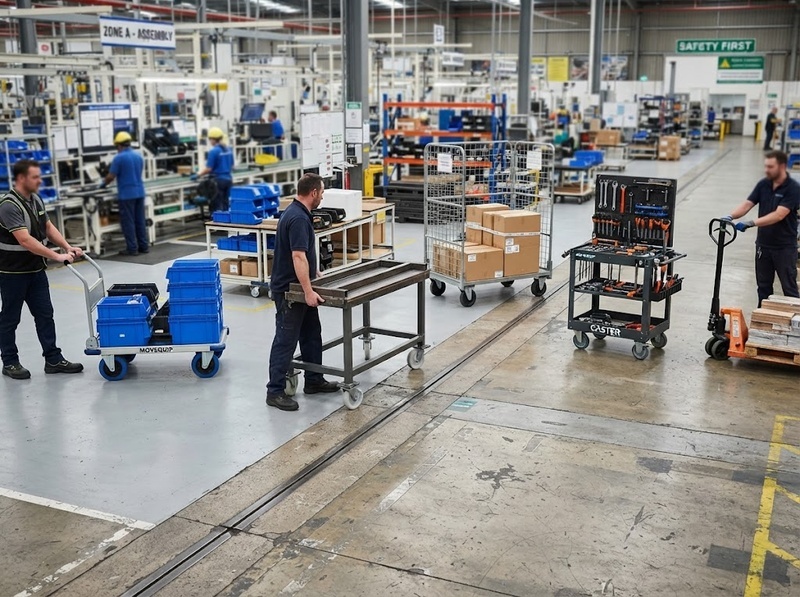

Bánh xe đẩy 150mm phù hợp với những xe hàng nào?

Bánh 150mm đặc biệt phù hợp với nhóm xe cần di chuyển thường xuyên nhưng vẫn phải giữ kích thước tổng thể ở mức vừa phải, chẳng hạn xe đẩy mặt bàn, xe đẩy sàn, xe lồng hàng, xe cấp linh kiện, xe dụng cụ, bàn thao tác di động và các xe vận chuyển thiết bị trong kho hoặc dây chuyền sản xuất. Các nhóm bánh dành cho transport equipment cũng được các nhà sản xuất định hướng cho máy móc, thiết bị, pallet và nhiều phương tiện vận chuyển công nghiệp tương tự.

Ở những ứng dụng này, đường kính 150mm tạo ra khoảng cân bằng hữu ích: bánh đủ lớn để giảm ảnh hưởng của khe nối và các bất thường nhỏ trên đường chạy, nhưng chưa quá lớn đến mức làm tăng mạnh chiều cao của xe. Hiệu quả thực tế vẫn phụ thuộc mặt lăn. Một xe nhẹ chạy trên nền gạch cần bánh êm sẽ có cấu hình rất khác một xe chở khuôn hoặc linh kiện nặng chạy trên nền bê tông công nghiệp.

Vì vậy, nói “bánh 150mm dùng cho xe 300 kg” hay “dùng cho xe 1 tấn” nếu chưa biết model bánh là không chính xác. Đường kính giúp xác định đặc tính lăn; tải trọng phải được xác định từ tải định mức của cả bánh, ổ bi và càng bánh.

Đường kính 150mm ảnh hưởng thế nào đến khả năng lăn?

Khi bánh gặp một khe hoặc gờ trên sàn, bán kính bánh quyết định hình học tiếp xúc với chướng ngại. Bánh 150mm có bán kính 75mm nên một gờ nhỏ chiếm tỷ lệ tương đối thấp so với bán kính bánh. So với bánh có đường kính nhỏ hơn trong cùng điều kiện, điều này thường giúp giảm mức độ “kẹt” tại mép gờ và giảm lực cần thiết để vượt qua chướng ngại.

Có thể nhìn rõ hơn qua điều kiện thử của bánh vận chuyển công nghiệp theo DIN EN 12532/ISO 22883 được Blickle công bố. Ở tốc độ 4 km/h, bánh có mặt lăn mềm dưới 90 Shore A được thử với chướng ngại cao bằng 5% đường kính; bánh có mặt lăn cứng từ 90 Shore A trở lên dùng mức 2,5%. Với bánh 150mm, các giá trị tương ứng là 7,5mm và 3,75mm.

Các con số 7,5mm và 3,75mm là điều kiện thử tiêu chuẩn, không phải chiều cao gờ tối đa mà mọi bánh 150mm có thể vượt qua. Chúng cho thấy tại sao vật liệu bánh phải được xem cùng với đường kính: bánh mềm có khả năng biến dạng và hấp thụ va đập tốt hơn, trong khi bánh cứng ưu tiên lăn nhẹ trên mặt phẳng nhưng truyền xung lực nhiều hơn khi gặp chướng ngại.

Do đó, bánh 150mm có lợi nhất khi tuyến vận chuyển chủ yếu là mặt sàn cứng, tương đối phẳng nhưng vẫn có khe nối, mạch sàn hoặc gờ nhỏ. Nếu đường chạy thường xuyên có ổ gà sâu, bậc lớn hoặc vật cản kích thước đáng kể, chỉ tăng lên 150mm chưa chắc giải quyết được vấn đề.

Bánh xe 150mm phù hợp với mặt sàn nào?

Trên sàn epoxy, gạch công nghiệp và bê tông đánh bóng, bánh 150mm hoạt động thuận lợi vì nền phẳng làm giảm va đập và tải động. Trong trường hợp cần vận hành êm, hạn chế vết trên sàn hoặc giảm rung cho hàng hóa, nên kết hợp đường kính 150mm với cao su, TPE hoặc một loại polyurethane có độ đàn hồi phù hợp.

Với bê tông công nghiệp có mạch nối, khe co giãn hoặc độ nhám vừa phải, đường kính 150mm vẫn là lựa chọn thực dụng. Ở đây, độ đàn hồi của mặt lăn trở nên quan trọng hơn. Bánh quá cứng có thể lăn rất nhẹ trên đoạn phẳng nhưng tạo tiếng ồn và truyền va đập mạnh khi đi qua khe. Các tiêu chuẩn thử bánh vận chuyển cũng sử dụng tỷ lệ chướng ngại theo độ cứng mặt lăn, cho thấy không thể đánh giá khả năng chạy trên sàn chỉ bằng đường kính.

Đối với bê tông thô, khu vực ngoài trời hoặc tuyến có ổ gà và gờ cao, 150mm cần được đánh giá thận trọng hơn. Hướng dẫn tính tải của Blickle sử dụng hệ số an toàn lớn hơn cho vận chuyển thủ công ngoài trời có ổ gà so với vận chuyển thủ công trong nhà trên tuyến thuận lợi, phản ánh tải va đập và phân bố tải bất lợi hơn ở những điều kiện này.

Nói cách khác, 150mm không phải dấu hiệu cho biết bánh “chạy được sàn xấu”. Điều đáng quan tâm là 150mm kết hợp với vật liệu nào, chịu tải bao nhiêu và tuyến đường xấu đến mức nào.

Chọn vật liệu bánh 150mm theo mặt sàn

Cao su hoặc TPE khi ưu tiên êm và bảo vệ sàn

Cao su phù hợp với xe hàng chạy trên gạch, epoxy, bê tông nhẵn và những khu vực cần giảm tiếng ồn. TENTE ghi nhận các hợp chất cao su mềm giúp tăng độ bám, bảo vệ bề mặt và hấp thụ rung tốt hơn trên những nền cứng; các phiên bản không để lại vết còn phù hợp với khu vực cần giữ bề mặt sạch.

Một ví dụ định lượng cho thấy ảnh hưởng của cấu tạo bánh: bánh cao su đặc Blickle VE 150/20R có đường kính 150mm, rộng 40mm và tải định mức 135kg ở 4 km/h. Mặt lăn 80 Shore A được thiết kế thiên về vận hành êm và thân thiện với sàn.

Polyurethane hoặc TPU khi cần cân bằng tải và độ bền

Polyurethane thường thích hợp hơn khi xe hoạt động thường xuyên trong kho và nhà máy, cần chống mài mòn tốt nhưng vẫn muốn tránh sử dụng bánh kim loại hoặc nylon cứng. Dòng POTH của Blickle dùng TPU 94 Shore A, có đặc tính chống mài mòn, không để lại vết và có lực cản lăn, lực cản xoay thấp; phiên bản 150mm của dòng này đạt tải định mức 500kg ở 4 km/h.

Các cấu hình polyurethane nặng hơn có thể đạt tải cao hơn nữa. Chẳng hạn GTH 150mm dùng polyurethane 92 Shore A trên lõi gang được công bố ở mức 800kg tại 4 km/h, nhưng giảm còn 400kg tại 10 km/h. Sự thay đổi này cho thấy cả vật liệu, kết cấu và tốc độ đều ảnh hưởng trực tiếp đến tải cho phép.

Nylon khi mặt sàn cứng, phẳng và cần lăn nhẹ

Nylon có độ cứng cao nên đặc biệt hiệu quả trên sàn cứng và phẳng. Bánh nylon đúc GSPO của Blickle, với độ cứng 80 Shore D, được thiết kế để tạo lực cản lăn thấp trên bề mặt nhẵn và có khả năng chịu tải cao.

Đổi lại, độ cứng lớn đồng nghĩa khả năng đệm rung thấp hơn vật liệu đàn hồi. Vì vậy, nếu xe chạy trên gạch cần hạn chế tiếng ồn, chở hàng nhạy rung hoặc thường xuyên vượt khe sàn, cao su hoặc polyurethane mềm thường là hướng lựa chọn phù hợp hơn. Nylon phát huy lợi thế khi nền đủ tốt và mục tiêu chính là giảm lực đẩy dưới tải lớn.

Cách kiểm tra tải trọng trước khi dùng bánh 150mm

Đây là bước quan trọng nhất để tránh chọn sai. Chỉ trong các sản phẩm 150mm đã có thể thấy tải định mức chênh lệch từ 135kg ở bánh cao su VE, 500kg ở bánh TPU POTH đến 800kg ở bánh polyurethane GTH tại 4 km/h. Vì vậy, không tồn tại một con số “tải trọng tiêu chuẩn của bánh xe đẩy 150mm”.

Hướng dẫn kỹ thuật của Blickle xác định tải yêu cầu dựa trên tổng khối lượng bản thân xe, tải hàng, số bánh thực sự chịu tải và một hệ số an toàn phụ thuộc điều kiện sử dụng. Với vận chuyển thủ công trong nhà và chướng ngại thấp hơn 5% đường kính, hãng đưa ra hệ số khoảng 1,0–1,5; với vận chuyển thủ công ngoài trời có ổ gà và chướng ngại trên 5% đường kính, mức tham khảo tăng lên 1,5–2,2.

Có thể diễn đạt cách tính thực hành như sau:

Tải yêu cầu mỗi bánh ≈ (khối lượng xe tải hàng) ÷ số bánh chịu tải × hệ số an toàn

Ví dụ, một xe và hàng có tổng khối lượng 400kg, sử dụng bốn bánh và chọn hệ số 1,5 cho điều kiện vận hành tương ứng, tải yêu cầu sẽ khoảng 150kg/bánh. Trong trường hợp này, việc chỉ thấy “đường kính 150mm” là chưa đủ: một bánh có định mức 135kg sẽ không đáp ứng phép tính trên, trong khi cần chọn cấu hình 150mm có tải định mức phù hợp hơn.

Tải cuối cùng còn bị giới hạn bởi cụm càng bánh và cách lắp, không chỉ bởi bản thân bánh. Nhà sản xuất cũng lưu ý tải cho phép của hệ thống hoàn chỉnh phụ thuộc vào các bộ phận đi cùng và việc lắp đặt đúng yêu cầu.

Khi nào không nên chọn bánh xe 150mm?

Bánh 150mm không còn là lựa chọn mặc định khi điều kiện vận hành vượt khỏi phạm vi mà cấu hình bánh được thiết kế. Trường hợp đầu tiên là tốc độ cao. ISO 22883 tập trung vào ứng dụng công nghiệp đẩy hoặc kéo đến 4 km/h; các ứng dụng trên 4 km/h và đến 16 km/h thuộc phạm vi thử khác của ISO 22884. Vì thế, không nên lấy tải định mức ở 4 km/h rồi mặc định rằng bánh vẫn chịu tải tương tự khi xe được kéo nhanh hơn.

Trường hợp thứ hai là tuyến đường có gờ lớn, ổ gà sâu hoặc bề mặt rất thô. 150mm cải thiện hình học vượt chướng ngại so với các bánh nhỏ hơn, nhưng không biến một bánh đặc thành giải pháp cho mọi địa hình. Khi va đập chiếm tỷ trọng lớn trong chu kỳ vận hành, phải xem xét riêng độ đàn hồi, tải động và mức dự phòng tải thay vì dựa vào đường kính.

Trường hợp thứ ba là vật liệu bánh không phù hợp với sàn. Bánh nylon cứng có thể rất hiệu quả trên nền công nghiệp phẳng nhưng không phải lựa chọn tối ưu khi mục tiêu chính là giảm rung và bảo vệ bề mặt. Ngược lại, bánh cao su mềm tạo độ êm tốt nhưng một cấu hình cụ thể có thể chịu tải thấp hơn nhiều so với bánh polyurethane cùng đường kính.

Cuối cùng, không nên chọn 150mm nếu phép tính tải cho thấy model bánh hoặc càng bánh không đủ khả năng chịu lực. Kích thước đúng nhưng tải định mức sai vẫn là một lựa chọn sai.

Bánh xe đẩy 150mm phù hợp nhất với các xe hàng vận chuyển nội bộ bằng tay hoặc ở tốc độ thấp, chạy chủ yếu trên sàn cứng từ phẳng đến có độ nhám và khe nối vừa phải. Đường kính 150mm giúp tạo khả năng lăn thực dụng cho xe kho và xe sản xuất, nhưng không tự quyết định tải trọng hay khả năng chạy trên từng loại sàn.

Để lựa chọn đúng, cần bắt đầu từ tổng tải của xe, sau đó xác định điều kiện mặt sàn và vật liệu bánh: cao su/TPE khi ưu tiên êm và bảo vệ sàn, polyurethane/TPU khi cần cân bằng giữa tải trọng và độ bền, còn nylon phù hợp hơn với bề mặt cứng, phẳng và yêu cầu lực cản lăn thấp. Khi tải trọng, vật liệu, càng bánh và tốc độ đều phù hợp, đường kính 150mm mới thực sự phát huy đúng lợi thế của nó.
