Nguyên lý hoạt động của bánh xe giảm xóc

Nhờ hành trình này, chuyển động đột ngột của bánh không truyền nguyên vẹn và tức thời lên khung xe. Một phần năng lượng được tích trữ tạm thời trong lò xo, trong khi vật liệu bánh, ma sát và các thành phần có tính đàn hồi có thể tiêu tán một phần năng lượng dưới dạng nhiệt. Vì vậy, tải phía trên nhận một xung lực có đỉnh thấp hơn và diễn ra trong thời gian dài hơn so với trường hợp bánh xe và càng bánh gần như hoàn toàn cứng.

Một chi tiết dễ bị bỏ qua là bánh xe giảm xóc chỉ làm việc đúng trong dải tải thiết kế. Với một số caster dùng lò xo nạp trước, tải quá nhỏ không đủ làm lò xo bắt đầu biến dạng đáng kể; ngược lại, tải quá lớn có thể khiến cơ cấu đi hết hành trình và mất phần lớn khả năng giảm xóc. Hamilton mô tả chính hai giới hạn này trên các dòng caster lò xo của hãng.

Va đập được chuyển thành chuyển động của lò xo như thế nào?

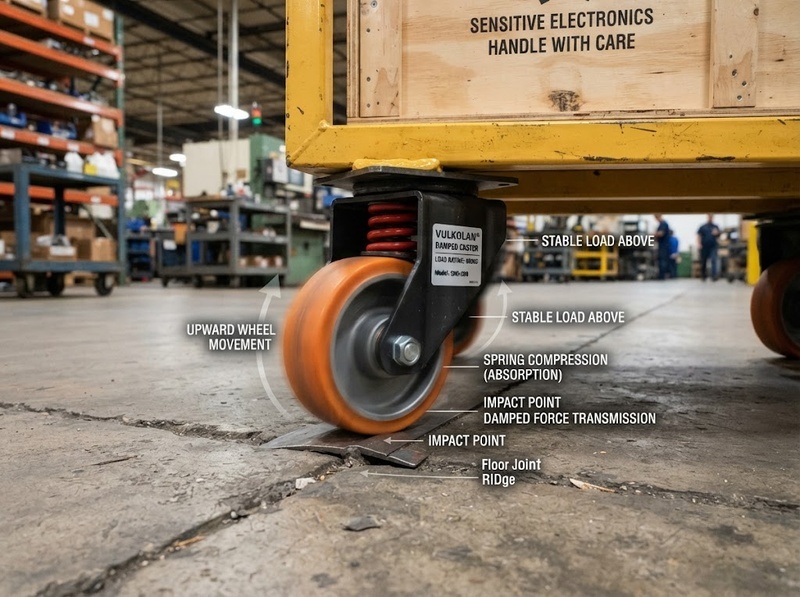

Hãy xét một bánh xe đang lăn đều rồi chạm vào mép gờ. Với caster thông thường có kết cấu cứng, tâm bánh bị buộc phải nâng lên gần như đồng thời với toàn bộ càng bánh và phần tải phía trên. Gia tốc thẳng đứng xuất hiện nhanh, tạo ra lực động lớn truyền lên khung xe.

Ở bánh xe giảm xóc dùng lò xo, chuỗi truyền lực thay đổi:

1. Bánh tiếp xúc với vật cản và có xu hướng đi lên

2. Trục bánh dịch chuyển tương đối so với thân hoặc càng caster

3. Lò xo bị nén và sinh lực phản hồi

4. Khung xe chỉ tăng chuyển động theo phương đứng một cách từ từ hơn

5. Sau khi vượt vật cản, lò xo giãn trở lại và đưa cơ cấu về vùng làm việc cân bằng

Về cơ học, với một lò xo tuyến tính lý tưởng, lực đàn hồi có thể mô tả gần đúng bằng:

F = kx

Trong đó k là độ cứng lò xo và x là độ biến dạng. Khi lò xo nén, năng lượng đàn hồi tích trữ xấp xỉ:

E = ½kx²

Điều này giải thích tại sao hành trình giảm xóc quan trọng. Nếu bánh được phép dịch chuyển trên một quãng đường lớn hơn, xung va đập có thể được xử lý trong khoảng dịch chuyển và thời gian dài hơn thay vì biến thành một đỉnh lực rất ngắn.

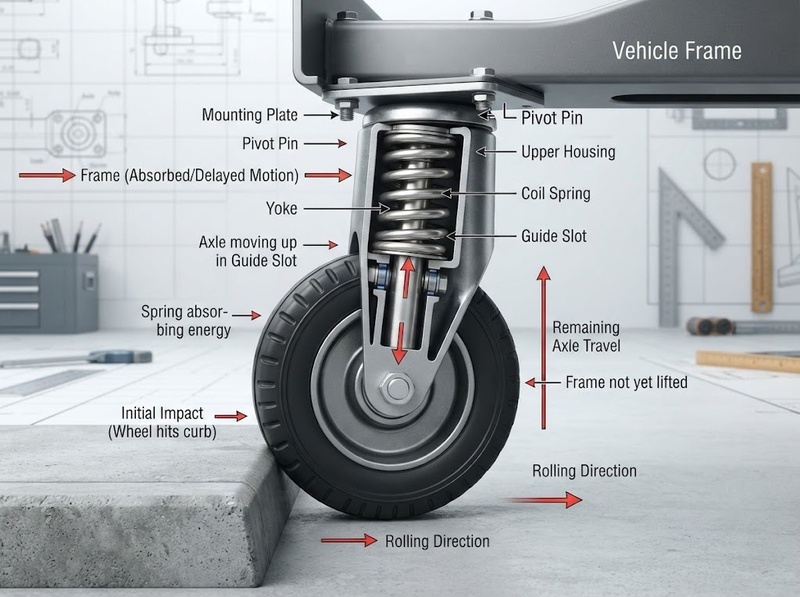

Các thiết kế thương mại thể hiện nguyên lý này khá trực tiếp. Hamilton sử dụng cấu trúc “floating axle”, trong đó trục bánh có thể đi lên và xuống trong các rãnh của càng, còn tải được truyền tới lò xo. Một số dòng aerospace của hãng có hành trình lò xo khoảng 1/2 đến 5/8 inch tùy cấu hình.

Vì sao kéo dài thời gian va đập lại làm tải phía trên “êm” hơn?

Khi một bánh xe cứng đập vào vật cản, vận tốc theo phương đứng của hệ phải thay đổi trong thời gian rất ngắn. Thời gian thay đổi càng ngắn thì gia tốc tức thời càng lớn; từ quan hệ F = ma, lực động truyền lên kết cấu cũng có thể tăng mạnh.

Cơ cấu giảm xóc không làm vật cản biến mất. Nó thay đổi cách lực được truyền qua hệ thống.

Thay vì:

Mặt sàn → bánh xe → càng bánh → khung xe

gần như tức thời, hệ có thêm một phần tử đàn hồi:

Mặt sàn → bánh xe → trục chuyển động → lò xo → khung xe

Lò xo nén dần làm quá trình thay đổi chuyển động kéo dài hơn. Vì vậy, đỉnh gia tốc và đỉnh lực truyền tới hàng hóa có thể giảm, đặc biệt khi so với một caster cứng có cùng điều kiện vận hành.

Đó cũng là lý do các nhà sản xuất ứng dụng caster lò xo cho thiết bị cần hạn chế rung và va đập. Hamilton nêu các mục tiêu sử dụng gồm bảo vệ tải nhạy cảm, giảm rung và tiếng ồn, đồng thời giảm tải va đập lên bánh và ổ bi.

Tuy nhiên, “giảm đỉnh lực” không đồng nghĩa với “xóa toàn bộ năng lượng va đập”. Năng lượng phải được lưu trữ, tiêu tán hoặc truyền sang thành phần khác của hệ. Đây là điểm phân biệt giữa nguyên lý giảm xóc thực tế và cách hiểu đơn giản rằng lò xo có thể làm va đập biến mất.

Lò xo có thực sự hấp thụ rung động hay chỉ tích trữ năng lượng?

Đây là một trong những điểm dễ gây hiểu nhầm nhất.

Một lò xo lý tưởng chủ yếu tích trữ năng lượng khi bị nén rồi trả năng lượng đó khi giãn ra. Nếu hệ chỉ có lò xo mà gần như không có cơ chế tiêu tán năng lượng, sau một va đập tải có thể tiếp tục dao động lên xuống.

Muốn dao động giảm dần, hệ cần có damping – khả năng cản và tiêu tán dao động. Trong một cụm bánh xe thực, damping có thể xuất hiện từ biến dạng và tổn hao nội tại của cao su hoặc polyurethane, ma sát giữa các chi tiết và các cơ chế giảm chấn bổ sung nếu thiết kế có trang bị.

Vì vậy, hiệu quả của bánh xe giảm xóc có thể được hiểu qua hai chức năng khác nhau:

· Lò xo tạo hành trình và làm mềm quá trình truyền lực

· Cơ chế damping làm giảm năng lượng của dao động sau va đập

Hai chức năng này bổ sung cho nhau. Lò xo quá cứng khiến hệ gần giống caster thông thường vì hành trình rất nhỏ. Lò xo quá mềm lại có thể làm xe dao động nhiều hoặc nhanh chóng sử dụng hết hành trình khi tải lớn.

Do đó, thuật ngữ “hấp thụ xung lực” trong thực tế nên được hiểu là giảm mức xung lực truyền tới tải nhờ biến dạng có kiểm soát, chứ không phải toàn bộ năng lượng cơ học được lò xo tiêu hủy.

Tải trọng quyết định khả năng giảm xóc ra sao?

Bánh xe giảm xóc không có một mức hiệu quả cố định cho mọi tải trọng. Lò xo thường được lựa chọn để làm việc quanh một khoảng tải nhất định.

Tải quá nhẹ

Nhiều caster công nghiệp sử dụng lò xo nạp trước. Nghĩa là lò xo đã chịu một lực ban đầu ngay cả trước khi tải sử dụng làm nó dịch chuyển đáng kể.

Nếu tải trên bánh nhỏ hơn ngưỡng cần thiết, lò xo hầu như không nén khi bánh gặp chướng ngại nhỏ. Caster lúc đó có thể phản ứng gần giống một cụm bánh cứng hơn dự kiến.

Hamilton công bố rõ rằng các caster lò xo của hãng có mức tải tối thiểu; tải dưới giá trị này có thể không tạo ra hiệu quả hấp thụ xung lực. Chẳng hạn, một dòng aerospace được hãng nêu với tải tối thiểu khoảng 100 hoặc 130 lb tùy loại lò xo. Đây là thông số của sản phẩm cụ thể, không phải giá trị chung cho mọi bánh xe giảm xóc.

Tải quá lớn

Ở chiều ngược lại, tải quá cao làm lò xo bị nén sâu ngay trong trạng thái tĩnh, khiến phần hành trình còn lại để xử lý va đập giảm xuống.

Nếu trục bánh chạm giới hạn hành trình, lực từ cú va có thể truyền trực tiếp qua kết cấu cơ khí. Hamilton cảnh báo rằng khi caster bị quá tải đến mức trục đạt giới hạn dịch chuyển, lợi ích giảm xóc không còn như thiết kế.

Vì thế, không thể đánh giá bánh xe giảm xóc chỉ bằng tải trọng cực đại. Tải tối thiểu, tải làm việc, độ cứng lò xo và hành trình còn lại đều ảnh hưởng đến khả năng xử lý xung lực.

Vật liệu bánh và hành trình lò xo phối hợp như thế nào?

Lò xo không phải phần tử duy nhất tham gia vào quá trình giảm rung. Lớp chạy của bánh cũng biến dạng khi tiếp xúc với mặt sàn.

Bánh có lớp chạy đàn hồi cho phép vùng tiếp xúc biến dạng trước các bất thường nhỏ của bề mặt. Các dao động tần số cao hoặc gờ rất nhỏ vì thế có thể được xử lý một phần ngay tại bánh trước khi chúng tác động đáng kể tới cơ cấu lò xo.

Lò xo lại hữu ích hơn khi chuyển động theo phương đứng đủ lớn để làm trục bánh thay đổi vị trí. Vì vậy, có thể hình dung hệ thống hoạt động theo nhiều lớp:

Bề mặt bánh xử lý một phần vi rung và độ nhám nhỏ → lò xo tạo hành trình đối với chuyển động lớn hơn → tổn hao trong vật liệu và cơ cấu làm dao động suy giảm.

Thiết kế của Hamilton cũng cho thấy caster giảm xóc được kết hợp với nhiều loại bánh khác nhau thay vì coi lò xo và bánh là hai hệ độc lập. Các dòng shock-absorbing của hãng có nhiều lựa chọn vật liệu và cấu tạo bánh, trong khi cơ cấu lò xo cung cấp chuyển động tương đối của trục.

Điều đó giải thích vì sao hai caster cùng có lò xo nhưng chưa chắc tạo cảm giác vận hành giống nhau. Độ cứng của lớp chạy, đường kính bánh, tải trên từng bánh và hành trình lò xo đều làm thay đổi phản ứng động của hệ.

Khi nào bánh xe giảm xóc không còn phát huy đúng tác dụng?

Có bốn giới hạn cơ học đặc biệt quan trọng.

Thứ nhất là tải dưới vùng làm việc của lò xo. Với lò xo có preload, tải quá nhẹ khiến cơ cấu khó bắt đầu dịch chuyển.

Thứ hai là quá tải hoặc hết hành trình. Khi lò xo hoặc trục đã đi đến giới hạn, caster không còn khoảng dịch chuyển cần thiết để làm mềm cú va tiếp theo.

Thứ ba là đặc tính lò xo không phù hợp với tải. Một lò xo quá cứng có thể chịu tải lớn nhưng ít dịch chuyển dưới các va đập nhỏ; lò xo quá mềm có thể cho hành trình tốt ở tải thấp nhưng dễ nén sâu khi tải tăng.

Thứ tư là điều kiện vận hành khác với điều kiện thiết kế. Tốc độ di chuyển, kích thước vật cản và tải động đều ảnh hưởng tới mức năng lượng mà caster phải xử lý. Tiêu chuẩn ISO cũng phân biệt yêu cầu đối với bánh xe và caster theo vùng tốc độ sử dụng. ISO 22883:2004 áp dụng cho một số ứng dụng công nghiệp được đẩy hoặc kéo tới 1,1 m/s, tương đương 4 km/h; ISO 22878:2004 quy định các phương pháp và thiết bị thử nghiệm hiệu năng caster và bánh xe. Cả hai tiêu chuẩn này hiện vẫn được ISO liệt kê ở trạng thái đã công bố và được xác nhận trong lần rà soát gần nhất nêu trên trang tiêu chuẩn.

Các tiêu chuẩn này không có nghĩa rằng mọi bánh xe giảm xóc đều mặc nhiên phù hợp với mọi ứng dụng. Chúng cho thấy tải và tốc độ là những đại lượng cần được kiểm tra bằng điều kiện kỹ thuật cụ thể thay vì chỉ dựa vào cảm giác “bánh có lò xo nên sẽ êm”.

Bản chất của bánh xe giảm xóc là tạo ra một đường truyền lực có khả năng biến dạng thay vì truyền cú va trực tiếp từ mặt sàn lên khung xe. Khi bánh gặp vật cản, trục dịch chuyển, lò xo nén và quá trình truyền lực được kéo dài; các thành phần có khả năng damping tiếp tục làm dao động suy giảm.

Hiệu quả này chỉ xuất hiện đầy đủ khi lò xo được làm việc trong đúng vùng tải và vẫn còn đủ hành trình. Tải quá nhẹ có thể không thắng được preload, còn tải quá lớn có thể làm cơ cấu chạm giới hạn. Vì thế, khả năng giảm rung và va đập không đến từ việc “gắn thêm một lò xo”, mà từ sự phối hợp giữa độ cứng lò xo, hành trình, tải trọng, vật liệu bánh và khả năng tiêu tán dao động.
