Khoảng cách bánh xe đẩy ảnh hưởng đến điều hướng thế nào?

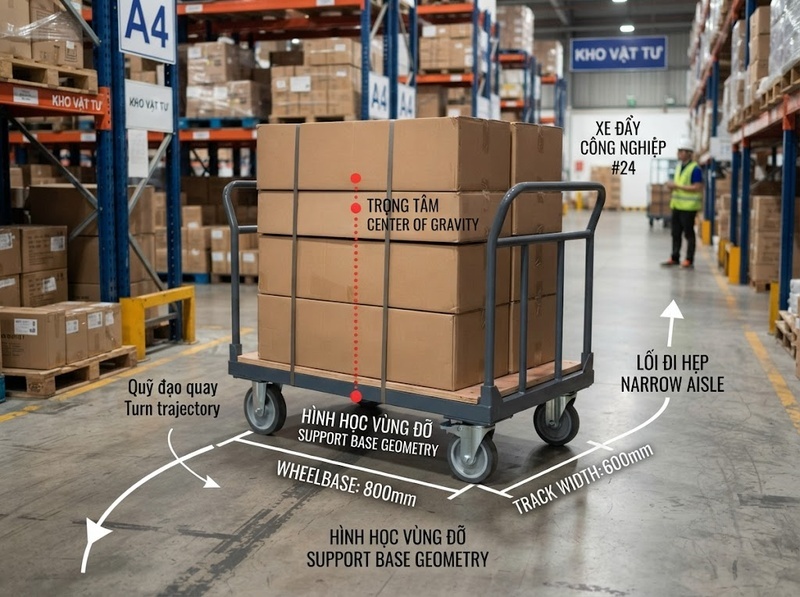

Cần phân biệt hai kích thước. Khoảng cách dọc giữa cụm bánh trước và sau tương đương chiều dài cơ sở của xe; khoảng cách ngang giữa bánh trái và phải tương đương chiều rộng vệt bánh. Hai kích thước này tạo ra những tác động khác nhau: khoảng cách dọc liên quan mạnh đến khả năng xoay thân xe, còn khoảng cách ngang liên quan mạnh đến vùng đỡ và ổn định ngang.

Ảnh hưởng này cũng không thể tách rời loại bánh. Bánh cố định chỉ lăn theo phương đã định, trong khi bánh xoay có thể đổi hướng quanh trục đứng. Vì vậy, cùng một khoảng cách bánh nhưng xe dùng bốn bánh xoay có thể có đặc tính điều hướng rất khác xe dùng hai bánh xoay kết hợp hai bánh cố định.

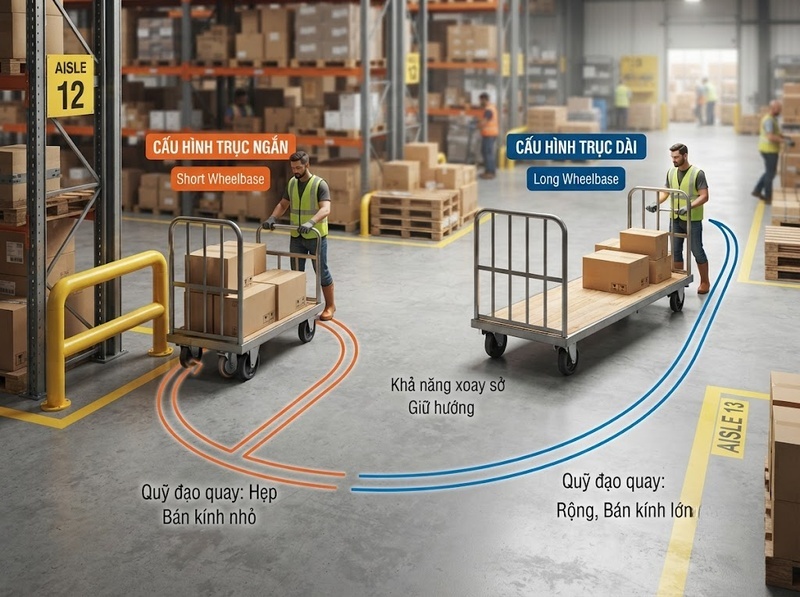

Khoảng cách dọc càng ngắn, xe thường càng dễ đổi hướng

Với xe có bánh cố định hoặc cấu hình hai bánh cố định kết hợp hai bánh xoay, khoảng cách giữa cụm bánh trước và sau tạo ra một “cánh tay đòn” chống lại chuyển động quay của thân xe. Khi khoảng cách này dài, các bánh ở hai đầu xe phải dịch chuyển trên những quỹ đạo khác nhau nhiều hơn mỗi khi xe đổi hướng.

Do đó, rút ngắn khoảng cách dọc thường làm xe phản ứng nhanh hơn khi người vận hành bẻ hướng và giảm không gian cần thiết để xoay thân xe. Ngược lại, chiều dài cơ sở lớn thường khiến xe cần một cung di chuyển rộng hơn và người đẩy phải tạo mô-men quay lớn hơn để thay đổi hướng, đặc biệt khi tải nặng.

Đổi lại, khoảng cách dọc dài có lợi cho khả năng giữ phương chuyển động. Cấu hình hai bánh cố định và hai bánh xoay được sử dụng phổ biến chính vì bánh cố định tạo khả năng dẫn hướng khi đi thẳng, trong khi bánh xoay đảm nhiệm việc chuyển hướng. Grainger mô tả cấu hình này là phương án cho cả khả năng quay và di chuyển thẳng; Colson cũng xem hai bánh cố định kết hợp hai bánh xoay là cấu hình thực dụng cho các quãng đường thẳng hoặc dài.

Vì vậy, quan hệ thực tế là một trade-off:

· Khoảng cách dọc ngắn ưu tiên khả năng xoay trở trong phạm vi hẹp

· Khoảng cách dọc dài ưu tiên khả năng giữ hướng và hành trình thẳng

Không nên hiểu điều này thành quy tắc “càng ngắn càng tốt”. Khi rút quá ngắn, vùng đỡ theo phương dọc cũng thu hẹp. Nếu tải cao hoặc trọng tâm lệch về đầu xe, biên ổn định chống chúi hoặc ngửa của xe sẽ giảm.

Khoảng cách ngang rộng tăng ổn định nhưng làm vùng quét lớn hơn

Khoảng cách giữa bánh trái và bánh phải xác định chiều rộng của vùng đỡ. Khi các bánh được đặt xa nhau hơn, mép của vùng đỡ nằm xa trọng tâm hơn, nên xe có thể chịu được độ nghiêng hoặc lực ngang lớn hơn trước khi đường tác dụng của trọng lực đi ra ngoài vùng đỡ.

Trong mô hình tĩnh đơn giản, giả sử trọng tâm nằm giữa xe ở độ cao (h) và khoảng cách ngang giữa hai đường đỡ là (B), điều kiện lật ngang có thể biểu diễn gần đúng:

[

\tan(\theta_{crit})=\frac{B}{2h}

]

Trong đó (\theta_{crit}) là góc nghiêng tới hạn. Công thức cho thấy hai yếu tố quan trọng: tăng khoảng cách ngang làm tăng biên chống lật, còn nâng cao trọng tâm làm giảm biên chống lật.

Tương tự, khi xe chuyển động theo đường cong, gia tốc ngang xấp xỉ:

[

a_y=\frac{v^2}{R}

]

với (v) là vận tốc và (R) là bán kính quỹ đạo. Nếu bỏ qua trượt bánh và biến dạng kết cấu, giới hạn lật ngang lý tưởng đối với tải đặt giữa có thể ước lượng:

[

a_{crit}\approx g\frac{B}{2h}

]

Các biểu thức này không phải thông số thiết kế phổ quát cho mọi xe đẩy; chúng chỉ mô tả cơ chế cơ học cơ bản. Tải lệch tâm, sàn dốc, khe sàn, độ đàn hồi của bánh, caster offset và việc một bánh mất tiếp xúc đều có thể làm giới hạn thực tế thấp hơn.

Mặt trái của việc mở rộng khoảng cách ngang là xe chiếm nhiều bề rộng hơn. Khi xoay tại chỗ hoặc quay trong lối đi hẹp, các góc của khung phải quét một vùng lớn hơn. Vì vậy, tăng chiều rộng vệt bánh giúp ổn định nhưng có thể làm giảm khả năng đi qua hành lang hẹp và tăng không gian cần để quay.

Bán kính quay không chỉ do khoảng cách bánh quyết định

Một hiểu nhầm thường gặp là có thể xác định một bán kính quay duy nhất chỉ từ khoảng cách bánh xe đẩy. Điều này không đúng với mọi cấu hình caster.

Với xe có bốn bánh xoay tự do, tất cả bánh có thể tự định hướng theo chuyển động mới. Xe vì thế có khả năng dịch chuyển ngang hoặc xoay trong không gian rất hẹp; Colson đánh giá cấu hình bốn bánh xoay phù hợp khi thường xuyên cần chuyển động sang bên, còn Grainger lưu ý xe chỉ dùng bánh xoay dễ di chuyển theo mọi hướng nhưng khó kiểm soát hơn trên hành trình thẳng.

Trong trường hợp xe xoay gần quanh tâm hình học, có thể dùng một ước lượng đơn giản cho vùng quét của bốn vị trí bánh. Nếu khoảng cách dọc là (L), khoảng cách ngang là (B), khoảng cách từ tâm xe tới một vị trí bánh là:

[

r=\sqrt{\left(\frac{L}{2}\right)^2 \left(\frac{B}{2}\right)^2}

]

Khi (L) hoặc (B) tăng, bán kính vùng quét hình học cũng tăng. Trong xe thực tế, bán kính ngoài còn phải cộng ảnh hưởng của phần khung nhô ra, kích thước bánh và khoảng lệch giữa trục xoay caster với trục bánh.

Với xe có hai bánh cố định và hai bánh xoay, tình hình khác hẳn. Hai bánh cố định buộc xe duy trì một phương lăn chính, vì vậy xe không thể đơn giản trượt ngang như cấu hình bốn bánh xoay. Khoảng cách giữa cụm cố định và cụm xoay lúc này ảnh hưởng rõ hơn tới cung quay và mức độ dễ điều hướng.

Nói cách khác, khoảng cách bánh xác định hình học nền của chuyển động, nhưng cấu hình bánh quyết định xe được phép khai thác hình học đó theo cách nào.

Cùng khoảng cách bánh, cấu hình caster có thể cho cảm giác lái rất khác

Bố trí bánh là điều kiện cần để đánh giá đúng tác động của khoảng cách. Ba cấu hình điển hình cho thấy sự khác biệt rõ nhất.

Hai bánh cố định và hai bánh xoay

Đây là cấu hình cân bằng giữa giữ hướng và đổi hướng. Bánh cố định giúp xe ổn định hơn khi đi thẳng, trong khi hai bánh xoay cho phép điều khiển hướng ở đầu còn lại. Colson xem đây là cấu hình phù hợp cho hành trình thẳng hoặc dài; Grainger cũng mô tả nó là bố trí phổ biến cho cả chuyển hướng lẫn chạy thẳng.

Ở cấu hình này, khoảng cách dọc lớn làm tác dụng dẫn hướng rõ hơn nhưng thường làm xe kém linh hoạt khi quay gấp. Đây là trường hợp mà “chiều dài cơ sở” có ý nghĩa rõ nhất.

Bốn bánh xoay

Bốn bánh có thể tự đổi phương, nên xe có khả năng dịch chuyển đa hướng tốt hơn. Đây là lợi thế khi cần ghép xe sát máy, điều chỉnh vị trí theo phương ngang hoặc thao tác trong khu vực ngắn.

Tuy nhiên, khả năng tự do đó làm xe khó giữ một đường thẳng hơn. Tài liệu kỹ thuật về caster cũng ghi nhận khóa xoay có thể được sử dụng để biến bánh xoay thành bánh định hướng khi cần chạy thẳng.

Với cấu hình này, rút ngắn khoảng cách bánh vẫn giúp giảm vùng quét của thân xe, nhưng không tạo ra sự thay đổi bán kính quay giống một xe bị ràng buộc bởi hai bánh cố định.

Bố trí dạng kim cương

Việc thay đổi vị trí tương đối của các bánh cũng có thể làm thay đổi khả năng quay mà không cần thay loại caster. Colson cho biết bố trí dạng kim cương với hai bánh cố định và hai bánh xoay có thể tăng đáng kể khả năng cơ động, nhưng đồng thời không khuyến nghị cấu hình này cho đường dốc.

Điểm này cho thấy khả năng điều hướng và ổn định không thể tối ưu độc lập: thay đổi hình học để xe quay dễ hơn có thể tạo ra một giới hạn vận hành mới.

Nên cân bằng khoảng cách bánh theo không gian quay và trọng tâm tải

Không tồn tại một tỷ lệ khoảng cách bánh xe đẩy duy nhất tối ưu cho mọi trường hợp. Giá trị phù hợp phải được xác định từ ít nhất ba yêu cầu: không gian điều hướng, cấu hình caster và vị trí trọng tâm của tải.

Nếu xe thường xuyên hoạt động trong lối đi hẹp, quay đầu nhiều hoặc phải ghép chính xác vào vị trí làm việc, ưu tiên là giảm vùng quét. Khoảng cách dọc không nên dài hơn mức cần thiết cho kích thước sàn xe và tải. Nếu yêu cầu di chuyển ngang thường xuyên, bốn bánh xoay có thể phù hợp hơn một cấu hình bị ràng buộc bởi bánh cố định.

Nếu xe chủ yếu di chuyển quãng dài theo đường thẳng, khả năng giữ hướng quan trọng hơn khả năng xoay tại chỗ. Khi đó, hai bánh cố định kết hợp hai bánh xoay và khoảng cách dọc đủ lớn thường tạo hành vi dễ kiểm soát hơn cấu hình bốn bánh xoay tự do.

Nếu tải có trọng tâm cao, việc thu hẹp khoảng cách ngang chỉ để đạt độ cơ động có thể không hợp lý. Cần kiểm tra khoảng cách từ hình chiếu trọng tâm tới từng cạnh của vùng đỡ, không chỉ kích thước tổng thể của khung. Tải càng cao hoặc càng lệch tâm, biên ổn định càng cần được ưu tiên.

Do đó, khi đánh giá một thiết kế, nên kiểm tra đồng thời:

1. Xe có lọt qua chiều rộng lối đi yêu cầu hay không

2. Toàn bộ khung và caster có nằm trong vùng quét cho phép khi quay hay không

3. Xe có giữ hướng đủ tốt trên quãng đường sử dụng thực tế hay không

4. Hình chiếu trọng tâm có đủ xa mép vùng đỡ ở trạng thái tải bất lợi hay không

5. Việc tăng cơ động có làm giảm ổn định trên dốc hoặc khi tải lệch hay không

Một thiết kế tốt không phải thiết kế có khoảng cách bánh nhỏ nhất hoặc lớn nhất, mà là thiết kế đạt khoảng cách nhỏ nhất cần thiết cho điều hướng nhưng vẫn duy trì vùng đỡ đủ lớn cho trạng thái tải thực tế.

Khoảng cách bánh xe đẩy tạo ra sự đánh đổi trực tiếp giữa khả năng cơ động và ổn định. Rút ngắn khoảng cách dọc thường giúp thân xe đổi hướng trong vùng nhỏ hơn, nhưng có thể giảm khả năng giữ hướng và biên ổn định theo phương dọc. Mở rộng khoảng cách ngang làm tăng vùng đỡ và khả năng chống lật ngang, nhưng cũng làm tăng bề rộng và vùng quét khi quay.

Tác động chính xác còn phụ thuộc cấu hình caster. Bốn bánh xoay cho phép chuyển động đa hướng nên khoảng cách bánh chủ yếu chi phối vùng quét và vùng đỡ; với hai bánh cố định kết hợp hai bánh xoay, khoảng cách dọc ảnh hưởng rõ hơn tới khả năng quay và giữ hướng. Vì vậy, khoảng cách bánh nên được xác định đồng thời với không gian vận hành, kiểu caster và vị trí trọng tâm tải.
