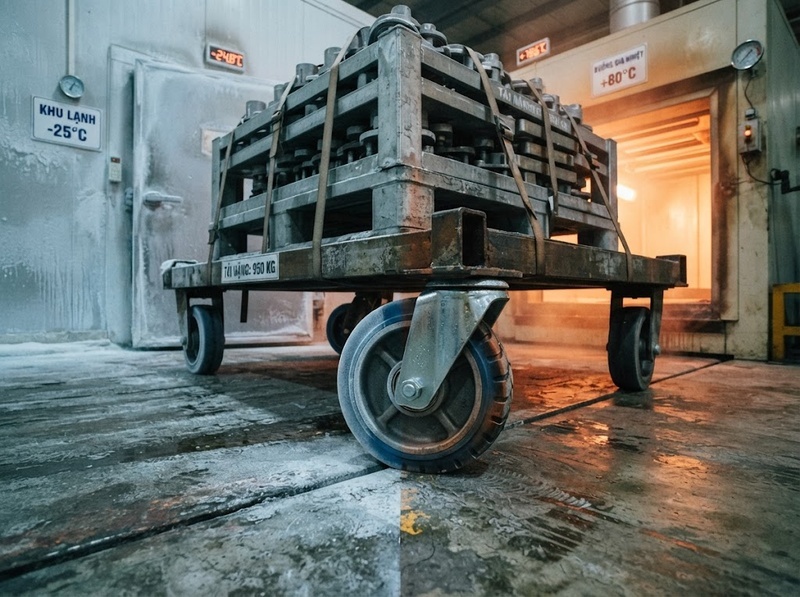

Cách chọn bánh xe theo nhiệt độ môi trường

Blickle lưu ý rằng nhiệt độ cao và thấp đều có thể ảnh hưởng đến độ ổn định và khả năng chịu tải của vật liệu nhựa; ở nhiệt độ cao, khả năng chịu tải và tuổi thọ của lớp lăn có thể giảm đáng kể. Hãng cũng xác định nhiệt độ và thời gian tiếp xúc là hai yếu tố quan trọng khi đánh giá khả năng chịu nhiệt của bánh xe.

Vì vậy, nguyên tắc chọn đúng không phải là “nhiệt độ môi trường bao nhiêu thì dùng vật liệu nào” một cách tuyệt đối. Cần kiểm tra đồng thời:

· Nhiệt độ thấp nhất và cao nhất thực tế

· Nhiệt độ liên tục hay chỉ xuất hiện trong thời gian ngắn

· Giới hạn nhiệt của đúng dòng bánh xe

· Tải cho phép sau khi xét ảnh hưởng của nhiệt độ

· Khả năng chịu nhiệt của ổ bi, bạc, mỡ bôi trơn và càng bánh xe

Các dải nhiệt của vật liệu trong bài nên được hiểu là mốc tham khảo từ các dòng sản phẩm kỹ thuật cụ thể, không phải giới hạn chung áp dụng cho mọi loại cao su, polyurethane, polyamide hoặc nhựa chịu nhiệt. Việc dùng thông số định lượng thay cho nhận định chung cũng phù hợp với yêu cầu kiểm tra các claim có thể đo lường trong quy trình triển khai nội dung kỹ thuật.

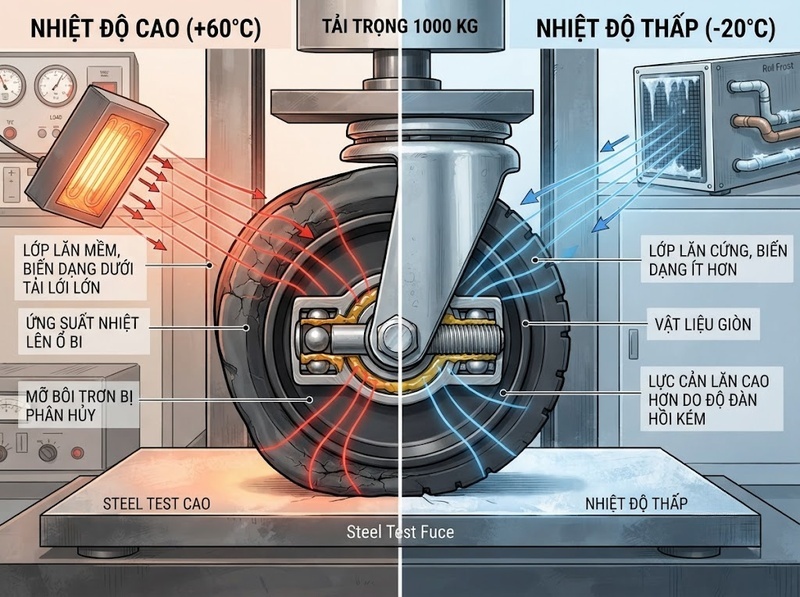

Vì sao nhiệt độ làm thay đổi khả năng làm việc của bánh xe?

Bánh xe thường không phải một khối vật liệu duy nhất. Một cụm bánh có thể gồm lớp lăn bằng cao su hoặc polyurethane, lõi nhựa hoặc kim loại, ổ bi, bạc trượt, trục, chất bôi trơn và càng bánh xe. Mỗi thành phần có giới hạn nhiệt riêng.

Với vật liệu polymer, nhiệt độ tăng có thể làm vật liệu mềm hơn, tăng biến dạng dưới tải và làm giảm khả năng duy trì hình dạng. Khi bánh xe vừa chịu tải tĩnh lớn vừa ở nhiệt độ cao, nguy cơ tạo mặt phẳng tại vùng tiếp xúc với sàn cũng tăng. Blickle xác nhận tải cao kết hợp nhiệt độ cao làm tăng nguy cơ biến dạng phẳng của bánh xe.

Nhiệt độ thấp tạo một vấn đề khác. Vật liệu có thể cứng hơn, lực cản chuyển động tăng và tính đàn hồi giảm. Blickle ghi nhận lực cản ma sát tăng nhẹ ở nhiệt độ thấp.

Do đó, hai bánh xe có cùng tải danh nghĩa nhưng dùng vật liệu khác nhau có thể phản ứng rất khác khi nhiệt độ thay đổi.

Điều quan trọng hơn là tải danh nghĩa trong catalogue thường gắn với điều kiện thử xác định. Chẳng hạn, Blickle cho biết các phép thử tải của bánh xe vận chuyển theo DIN EN 12532 / ISO 22883 được thực hiện trong những điều kiện quy định; với nhóm bánh xe tải nhẹ, điều kiện thử được nêu ở khoảng 15 đến 28°C. Điều này cho thấy không nên mặc định một tải catalogue ở nhiệt độ phòng sẽ được giữ nguyên tại mọi nhiệt độ khác.

Xác định dải nhiệt thực tế trước khi chọn vật liệu

Sai lệch thường xuất hiện ngay ở bước xác định “nhiệt độ môi trường”. Nhiệt độ danh nghĩa của phòng hoặc thiết bị chưa chắc là nhiệt độ mà bánh xe thực sự phải chịu.

Cần xác định ít nhất ba thông số.

Nhiệt độ thấp nhất và cao nhất tại vị trí bánh xe

Nếu xe đẩy đi vào lò, tủ sấy, buồng đông hoặc thiết bị hấp, hãy xét nhiệt độ tại khu vực bánh xe chứ không chỉ nhiệt độ của sản phẩm được xử lý.

Ví dụ, một kho lạnh vận hành ở -20°C cần bánh xe có giới hạn nhiệt thấp hơn mức này với đủ khoảng dự phòng. Tương tự, nếu bánh xe nằm sát nguồn nhiệt, nhiệt độ cục bộ có thể cao hơn nhiệt độ trung bình của không gian.

Nhiệt độ liên tục và nhiệt độ tức thời

Một số vật liệu cho phép nhiệt độ cao hơn trong thời gian ngắn nhưng không cho phép vận hành liên tục tại mức đó.

Ví dụ, dòng bánh Blickle BEV dùng cao su đặc đàn hồi có dải được công bố từ -30°C đến 80°C và có thể chịu tới 100°C trong thời gian tạm thời; nhà sản xuất đồng thời lưu ý tải cho phép giảm khi nhiệt độ môi trường vượt 60°C.

Dòng polyurethane BTH của cùng hãng được công bố ở -30°C đến 70°C, tạm thời tới 90°C, nhưng tải bắt đầu phải giảm khi nhiệt độ môi trường vượt 40°C.

Hai ví dụ này cho thấy nhiệt độ tối đa của vật liệu và nhiệt độ bắt đầu phải giảm tải không nhất thiết giống nhau.

Thời gian của một chu kỳ nhiệt

Một xe chỉ đi vào vùng nóng vài phút rồi quay về nhiệt độ phòng khác với một xe phải đứng hàng giờ trong lò.

Thời gian tiếp xúc ảnh hưởng đến mức nhiệt truyền vào lõi bánh, ổ bi, trục và chất bôi trơn. Vì vậy nhà sản xuất bánh xe xác định cả nhiệt độ lẫn thời gian tiếp xúc là tiêu chí lựa chọn quan trọng.

Chọn vật liệu bánh xe theo khoảng nhiệt độ

Không có một dải nhiệt duy nhất cho toàn bộ một nhóm vật liệu vì công thức polymer, chất độn, cấu trúc lõi và thiết kế ổ trục có thể khác nhau. Cách an toàn hơn là dùng đặc tính vật liệu để sàng lọc, sau đó kiểm tra thông số của đúng series.

Các mốc trên là ví dụ sản phẩm, không phải bảng giới hạn vật liệu phổ quát. TENTE chẳng hạn công bố bánh polyamide TOP hoạt động trong khoảng -40 đến 80°C, trong khi bánh chịu nhiệt WOG đạt -40 đến 200°C. Blickle có dòng POHI bằng nhựa nhiệt độ cao ở -20 đến 250°C và PHN có phạm vi tới 260°C tùy phiên bản.

Vì vậy, không nên chọn theo quy tắc đơn giản như “polyamide dùng dưới 80°C” hoặc “nhựa không dùng được ở 200°C”. Thành phần vật liệu và thiết kế cụ thể quyết định giới hạn thực tế.

Kim loại cũng không tự động là lựa chọn tốt nhất. Blickle cho biết bánh có bề mặt lăn kim loại có khả năng chịu tải rất cao và duy trì độ bền, độ cứng trong phạm vi nhiệt rộng, nhưng đổi lại tạo áp lực lên mặt sàn lớn hơn.

Phải tính tải cho phép tại nhiệt độ vận hành

Đây là bước dễ bị bỏ qua nhất khi chọn bánh xe theo nhiệt độ.

Giả sử một bánh polyurethane có tải catalogue đáp ứng yêu cầu của xe. Nếu catalogue đồng thời quy định phải giảm tải khi nhiệt độ vượt 40°C, tải danh nghĩa ở điều kiện thông thường không còn là con số thích hợp để thiết kế hệ thống ở 60°C.

Blickle đưa ra ví dụ rất rõ với dòng BTH: dải nhiệt đạt -30 đến 70°C, nhưng tải cho phép giảm khi nhiệt độ môi trường vượt 40°C. Với một số bánh cao su đàn hồi BEV, mức giảm tải bắt đầu trên 60°C dù giới hạn vận hành liên tục vẫn đạt 80°C.

Điều đó tạo ra hai điều kiện độc lập:

Điều kiện nhiệt: bánh xe phải có dải nhiệt bao phủ nhiệt độ vận hành.

Điều kiện tải: tại nhiệt độ đó, tải còn được phép phải lớn hơn tải thực tế tác dụng lên bánh.

Để xác định tải yêu cầu, cần biết khối lượng bản thân thiết bị, tải hàng tối đa, số bánh thực sự chịu tải và hệ số an toàn phù hợp với điều kiện sử dụng. Blickle mô tả tải yêu cầu trên mỗi bánh theo các biến số gồm khối lượng thiết bị, tải bổ sung tối đa, số bánh chịu tải và hệ số an toàn.

Có thể biểu diễn nguyên tắc dưới dạng:

Tải yêu cầu mỗi bánh = (Khối lượng thiết bị tải hàng tối đa) / số bánh chịu tải × hệ số an toàn

Sau đó phải đối chiếu kết quả này với tải cho phép của đúng bánh xe tại nhiệt độ vận hành, không chỉ với tải danh nghĩa ở nhiệt độ phòng.

Nếu xe có bốn bánh, cũng không nên mặc định cả bốn bánh luôn chia tải hoàn toàn bằng nhau. Mặt sàn không phẳng, khung xe biến dạng hoặc phân bố hàng không đều có thể khiến tải tập trung vào một số bánh. Blickle cũng lưu ý khi sử dụng từ bốn bánh trở lên, tải trên từng bánh có thể khác nhau.

Không chỉ vật liệu lăn: phải kiểm tra cả cụm bánh xe

Một bánh có lớp lăn chịu được 200°C chưa có nghĩa toàn bộ caster có thể làm việc ở 200°C.

Giới hạn thực tế của cụm bánh được quyết định bởi thành phần yếu nhất, bao gồm:

· Lớp lăn

· Lõi bánh

· Ổ bi hoặc bạc trượt

· Trục và vòng đệm

· Chất bôi trơn

· Càng và cơ cấu xoay

· Phanh nếu có

Các bánh nhiệt độ cao thường phải thay đổi cả thiết kế ổ trục. Ví dụ, Blickle PHN cung cấp các tùy chọn ổ bi chịu nhiệt và ống trục phủ PTFE; TENTE WOG sử dụng bạc trượt trong cấu hình được thiết kế cho môi trường nhiệt và tiệt trùng.

Đây cũng là lý do không nên thay riêng bánh lăn chịu nhiệt vào một bộ càng tiêu chuẩn rồi mặc định toàn bộ cụm đã đạt cùng cấp nhiệt.

Tải cuối cùng cũng phụ thuộc vào cả hệ thống. TENTE lưu ý tải cho phép cuối cùng chịu ảnh hưởng bởi cụm caster hoàn chỉnh và cách lắp đặt, chứ không chỉ riêng bánh xe.

Ở môi trường nhiệt độ cao còn cần chú ý đến phanh và cơ cấu xoay. Nếu các bộ phận này sử dụng polymer, cao su hoặc chất bôi trơn không phù hợp, chúng có thể trở thành giới hạn trước khi lớp lăn đạt tới nhiệt độ cực đại của nó.

Quy trình chọn bánh xe theo nhiệt độ và tải

Có thể thực hiện lựa chọn theo trình tự sau.

Bước 1: Xác định điều kiện nhiệt xấu nhất

Ghi rõ nhiệt độ thấp nhất, cao nhất, thời gian duy trì và chu kỳ nóng – lạnh. Nếu có nhiều khu vực vận hành, lấy điều kiện bất lợi nhất mà bánh thực sự phải trải qua.

Bước 2: Loại các vật liệu không bao phủ dải nhiệt

So sánh nhiệt độ vận hành với dải nhiệt của đúng series bánh xe. Không sử dụng giới hạn chung của tên vật liệu để thay thế catalogue kỹ thuật.

Nếu nhiệt độ vận hành sát giới hạn cực đại, cần kiểm tra đặc biệt điều kiện liên tục/tạm thời thay vì chỉ nhìn một con số nhiệt độ tối đa.

Bước 3: Tính tải yêu cầu trên mỗi bánh

Tính cả trọng lượng xe và tải hàng tối đa, số bánh thực sự chịu lực và hệ số an toàn phù hợp với mặt sàn, tốc độ, va đập và cách phân bố tải.

Bước 4: Kiểm tra tải sau ảnh hưởng nhiệt

Tìm trong tài liệu kỹ thuật xem nhà sản xuất có quy định derating — giảm tải — từ một ngưỡng nhiệt nào hay không.

Ví dụ, một dòng bánh có thể hoạt động tới 70°C nhưng bắt đầu phải giảm tải từ 40°C. Trong trường hợp đó, việc bánh “chịu được 70°C” không chứng minh rằng nó vẫn mang đủ tải catalogue ở 70°C.

Bước 5: Kiểm tra toàn bộ caster

Đối chiếu giới hạn nhiệt và tải của bánh, ổ trục, càng, phanh và các thành phần liên quan. Chỉ lựa chọn khi toàn bộ cụm đáp ứng đồng thời nhiệt độ và tải yêu cầu.

Bước 6: So sánh các phương án còn lại theo điều kiện sử dụng

Khi nhiều vật liệu đều đạt nhiệt và tải, mới tiếp tục cân nhắc độ êm, bảo vệ sàn, lực cản lăn và khả năng biến dạng.

Chẳng hạn, bánh kim loại có lợi thế về tải và nhiệt nhưng tạo áp lực lên sàn cao hơn; polyurethane thường mang lại tải tốt và vận hành thuận lợi nhưng các dòng thông thường có thể bị giới hạn ở nhiệt độ thấp hơn bánh chuyên dụng chịu nhiệt.

Những sai lầm thường gặp khi chọn bánh xe chịu nhiệt

Sai lầm đầu tiên là chọn theo nhiệt độ cực đại nhưng bỏ qua tải. Một bánh có giới hạn 80°C không đồng nghĩa tải catalogue được bảo toàn hoàn toàn tới 80°C. Việc một số series phải giảm tải từ 40°C hoặc 60°C chứng minh hai giới hạn này phải được kiểm tra riêng.

Sai lầm thứ hai là coi mọi vật liệu cùng tên có cùng giới hạn nhiệt. Polyamide thông thường và polyamide gia cường, cao su thông thường và cao su nhiệt độ cao, hay các loại nhựa nhiệt rắn chịu nhiệt có thể khác nhau đáng kể. Colson chẳng hạn có bánh nylon gia cường thủy tinh chuyên dụng được công bố tới 480°F, cho thấy tên nhóm vật liệu đơn thuần không đủ để xác định giới hạn của một cấu hình kỹ thuật.

Sai lầm thứ ba là đồng nhất nhiệt độ tức thời với nhiệt độ liên tục. Catalogue có thể đưa ra cả hai giới hạn khác nhau. Dùng giới hạn tạm thời làm nhiệt độ vận hành liên tục có thể khiến bánh biến dạng hoặc giảm tuổi thọ.

Sai lầm thứ tư là chỉ kiểm tra bánh mà bỏ qua ổ trục và càng. Trong ứng dụng nhiệt độ cao, toàn bộ cụm phải được thiết kế tương thích.

Cuối cùng, không nên chọn tải vừa khít trên lý thuyết rồi bỏ qua điều kiện sàn, tải lệch, va đập và tốc độ. Các tiêu chuẩn thử tải bánh xe cũng áp dụng những điều kiện thử cụ thể, vì vậy tải catalogue phải được diễn giải trong đúng bối cảnh vận hành.

Cách chọn bánh xe theo nhiệt độ môi trường đáng tin cậy nhất là xác định dải nhiệt thực tế trước, chọn đúng dòng vật liệu có dải nhiệt phù hợp, sau đó kiểm tra tải cho phép tại nhiệt độ đó và xác nhận toàn bộ cụm caster đều đáp ứng.

Không nên dựa riêng vào nhiệt độ cực đại ghi cho vật liệu. Một bánh có thể vẫn nằm trong dải nhiệt kỹ thuật nhưng đã phải giảm tải trước khi đạt giới hạn đó. Ngược lại, các vật liệu chịu nhiệt chuyên dụng có thể mở rộng phạm vi vận hành lên khoảng 200–260°C ở một số dòng sản phẩm, nhưng giới hạn cuối cùng vẫn phải lấy từ catalogue của đúng model, đúng cấu hình ổ trục và đúng điều kiện tải.

Vì vậy, khi lựa chọn thực tế, hãy kiểm tra theo thứ tự nhiệt độ → thời gian tiếp xúc → vật liệu → tải sau derating → toàn bộ cụm bánh xe. Đây là cách tránh hai lỗi kỹ thuật phổ biến nhất: bánh chịu được nhiệt nhưng không còn đủ tải, hoặc lớp lăn chịu được nhiệt nhưng một thành phần khác của caster lại không đáp ứng.
