Cách cải thiện khả năng điều hướng xe đẩy tải nặng

Với xe đẩy công nghiệp vận hành thủ công, ISO 22883:2004 là một mốc tham chiếu quan trọng: tiêu chuẩn này quy định yêu cầu kỹ thuật, kích thước và thử nghiệm đối với bánh xe, bánh caster dùng cho ứng dụng công nghiệp được đẩy thủ công hoặc kéo bằng lực ngoài đến 1,1 m/s, tương đương 4 km/h. ISO cho biết phiên bản này đã được rà soát và xác nhận lại năm 2022.

Xác định đúng nguyên nhân khiến xe đẩy khó điều hướng

Cảm giác “nặng tay” khi vận hành có thể xuất phát từ hai nhóm lực khác nhau. Nếu xe khó bắt đầu chuyển động hoặc cần duy trì lực đẩy lớn ngay cả khi đi thẳng, vấn đề chủ yếu nằm ở lực cản khởi động và lực cản lăn. Nếu xe đang chạy nhưng khó đổi hướng, bánh xoay phản ứng chậm hoặc xe có xu hướng chống lại thao tác quay, cần xem xét lực cản xoay và cấu hình caster.

Các yếu tố tác động trực tiếp gồm vật liệu mặt lăn, đường kính bánh, loại ổ bi, tổng tải và chất lượng mặt sàn. Cách bố trí bánh lại quyết định một nhóm đặc tính khác: khả năng quay tại chỗ, giữ hướng, vào cua và độ ổn định. Hướng dẫn kỹ thuật của Blickle cũng tách riêng hai nhóm yếu tố này khi đánh giá khả năng cơ động của thiết bị vận chuyển.

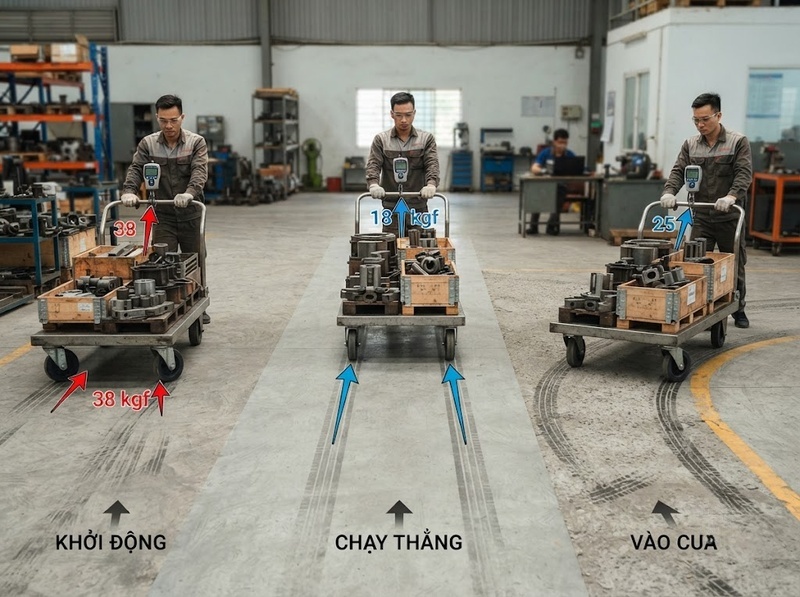

Do đó, trước khi thay bánh, nên quan sát xe trong ít nhất ba tình huống: khởi động từ trạng thái đứng yên, chạy thẳng với tải đầy và thực hiện cua hoặc quay đầu trong không gian thực tế. Một xe khó chạy thẳng nhưng quay ngang rất dễ cần giải pháp khác với một xe giữ hướng tốt nhưng gần như không thể xoay trong lối hẹp.

Tối ưu đường kính, mặt lăn và ổ bi của bánh xe

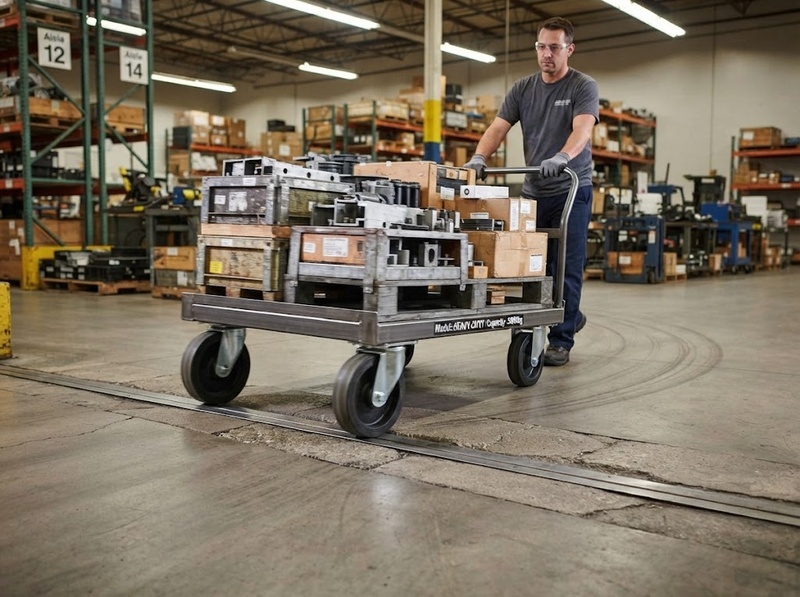

Tăng đường kính bánh là một trong những biện pháp trực tiếp để giảm lực cần thiết khi xe phải vượt khe, gờ hoặc bề mặt không hoàn toàn phẳng. Với cùng một chướng ngại vật, bánh lớn có tỷ lệ chiều cao chướng ngại so với đường kính bánh nhỏ hơn, nhờ đó chuyển động vượt gờ ít đột ngột hơn.

Trong điều kiện mặt sàn cứng và phẳng, mặt lăn cứng thường tạo lực cản lăn thấp hơn. Tuy nhiên, đây không phải lý do để luôn chọn bánh cứng nhất. Bánh nylon, thép hoặc gang có thể lăn nhẹ trên nền phù hợp nhưng truyền rung, tiếng ồn và tải va đập vào xe lớn hơn. Vật liệu đàn hồi như cao su hoặc polyurethane có khả năng hấp thụ bất thường của mặt sàn tốt hơn, đổi lại biến dạng mặt lăn có thể làm tăng lực cản. Hướng dẫn kỹ thuật của Blickle xác định đường kính bánh lớn, mặt lăn cứng, độ đàn hồi phù hợp, ổ bi và bề mặt cứng-phẳng là các yếu tố ảnh hưởng trực tiếp đến lực cản lăn.

Ổ bi cũng không nên bị xem là chi tiết thứ yếu. Ổ trượt đơn giản có ma sát lớn hơn, trong khi roller bearing giảm lực cản lăn và ball bearing có đặc tính khởi động, lăn tốt hơn trong các ứng dụng phù hợp.

Vì vậy, lựa chọn nên dựa trên điều kiện làm việc:

· Sàn rất phẳng, tải lớn: Ưu tiên bánh có biến dạng thấp và ổ bi phù hợp để giảm lực lăn

· Sàn có khe, gờ nhỏ: Ưu tiên tăng đường kính bánh trước khi chỉ tăng độ cứng

· Sàn xấu hoặc không đều: Cân nhắc mặt lăn đàn hồi hoặc bánh hơi để giảm va đập

· Khu vực nhạy cảm với tiếng ồn hoặc chất lượng sàn: Không tối ưu lực lăn bằng bánh kim loại mà bỏ qua rung, tiếng ồn và hư hỏng bề mặt

OSHA cũng khuyến nghị sử dụng xe đẩy có bánh lớn, lực cản thấp khi phải di chuyển qua nhiều loại mặt sàn hoặc các khe chuyển tiếp; với địa hình gồ ghề, hướng dẫn của OSHA đề cập bánh hơi và yêu cầu duy trì áp suất lốp phù hợp.

Bố trí bánh xoay và bánh cố định theo quỹ đạo vận hành

Bố trí bánh quyết định xe “dễ xoay” theo nghĩa nào. Bốn bánh xoay cho phép dịch chuyển và đổi hướng rất linh hoạt trong khu vực chật, nhưng đồng thời có thể khiến xe tải nặng khó giữ một đường thẳng ổn định. Ngược lại, cấu hình hai bánh xoay kết hợp hai bánh cố định tạo ra một trục dẫn hướng rõ ràng hơn.

Đối với xe thường xuyên di chuyển dọc hành lang hoặc trên tuyến dài rồi mới cua, hai bánh cố định hai bánh xoay thường tạo sự cân bằng tốt giữa ổn định hướng và khả năng vào cua. Blickle mô tả đây là cấu hình phổ biến, thuận lợi khi chạy thẳng và vào cua, dù khả năng xoay trong không gian cực hẹp thấp hơn cấu hình toàn bánh xoay.

Nếu xe phải di chuyển đa hướng trong phạm vi hẹp, bốn bánh xoay có ưu thế rõ ràng. Tuy nhiên, khi tải tăng, việc từng caster tự do thay đổi phương có thể khiến người vận hành phải liên tục hiệu chỉnh hướng. Một giải pháp là dùng khóa hướng trên một hoặc hai bánh xoay để chuyển đổi giữa hai chế độ: tự do cơ động khi cần quay và khóa hướng khi cần chạy thẳng. Hướng dẫn kỹ thuật của Blickle cũng đề xuất directional lock để cải thiện khả năng giữ hướng của cấu hình toàn bánh xoay.

Như vậy, không tồn tại một bố trí “tốt nhất” cho mọi xe đẩy. Cấu hình phải được chọn theo tỷ lệ giữa quãng đường chạy thẳng và số lần đổi hướng trong chu kỳ làm việc thực tế.

Tối ưu hình học caster để bánh xoay đổi hướng nhẹ hơn

Bánh xoay không quay quanh đúng tâm tiếp xúc của bánh với mặt sàn. Trục xoay của cụm caster và trục bánh được đặt lệch nhau một khoảng, thường gọi là offset. Khi xe chuyển động, khoảng lệch này tạo mô-men giúp bánh tự căn theo hướng di chuyển.

Offset quá nhỏ có thể làm bánh khó tái định hướng dưới tải lớn. Tăng offset có thể giảm lực cản xoay, nhưng đồng thời làm tăng không gian quét của caster và ảnh hưởng đến kích thước vùng cần thiết khi bánh quay. Blickle liệt kê mặt lăn cứng, biên dạng mặt lăn phù hợp, offset lớn hơn và mặt sàn cứng-phẳng trong các yếu tố giúp giảm swivel resistance.

Điểm quan trọng là không nên tối ưu riêng offset mà bỏ qua toàn bộ cụm caster. Vòng bi ở đầu xoay phải chịu tải tốt và không có độ rơ hoặc ma sát bất thường. Một bánh có lực lăn rất thấp nhưng ổ xoay bị bó vẫn khiến xe khó cua. Tương tự, caster bị cong sau va đập có thể tạo sai lệch hình học khiến các bánh liên tục “đánh nhau” về hướng.

Với xe tải nặng, cần đánh giá cả rolling resistance và swivel resistance. Chỉ thay vật liệu bánh mà không kiểm tra đầu xoay có thể giải quyết được lực đẩy khi chạy thẳng nhưng hầu như không cải thiện lực cần thiết khi đánh lái.

Phân bố tải để các bánh không chống lại thao tác điều khiển

Khả năng chịu tải danh nghĩa của bốn bánh không đồng nghĩa tải thực tế luôn chia đều 25% cho mỗi bánh. Khung xe có sai số, sàn không phẳng, tải đặt lệch tâm hoặc bánh có chiều cao khác nhau đều có thể làm một số caster chịu tải nhiều hơn đáng kể.

Hướng dẫn tính tải của Blickle sử dụng công thức:

T = (E Z) / n × S

Trong đó T là tải yêu cầu cho mỗi bánh/caster, E là khối lượng xe, Z là tải hàng tối đa, n là số bánh thực sự đỡ tải và S là hệ số an toàn theo điều kiện vận hành. Hướng dẫn này đưa ra hệ số tham khảo khoảng 1,0–1,5 cho vận chuyển thủ công trong nhà và 1,5–2,2 cho vận chuyển thủ công ngoài trời có ổ gà hoặc chướng ngại lớn hơn 5% đường kính bánh. Đây là khuyến nghị kỹ thuật của nhà sản xuất, không phải hệ số bắt buộc chung cho mọi thiết kế.

Phân bố tải còn ảnh hưởng trực tiếp tới điều hướng. Nếu trọng tâm dồn quá mạnh lên các bánh xoay, lực cần để xoay caster tăng. Nếu tải dồn chủ yếu lên nhóm bánh cố định, khả năng vào cua lại giảm và người vận hành có thể phải tạo mô-men lớn hơn tại tay đẩy.

Vì vậy, khi bố trí hàng hóa nên:

· Giữ tâm tải gần vùng trung tâm của mặt xe

· Tránh đặt tải nặng lệch hẳn về một góc

· Kiểm tra cả tải của bản thân khung xe khi chọn caster

· Tính theo tải động và điều kiện sàn thực tế, không chỉ dựa vào tải tĩnh ghi trên catalogue

ISO 22883 áp dụng cho bánh và caster công nghiệp vận hành đến 1,1 m/s; vì vậy một hệ bánh đạt tải danh nghĩa trong ứng dụng tốc độ thấp không nên mặc nhiên được coi là phù hợp cho vận hành nhanh hơn hoặc điều kiện chuyên dụng khác.

Kiểm soát mặt sàn, bảo trì và đo lực đẩy thực tế

Sau khi tối ưu bánh và bố trí, trạng thái vận hành có thể làm mất phần lớn lợi ích nếu bánh mòn không đều, ổ bi kẹt, caster bị rung hoặc mặt sàn chứa mảnh vụn. OSHA lưu ý bánh bị lắc hoặc mòn không đều làm việc di chuyển vật liệu khó hơn, đồng thời khuyến nghị thay bánh hư hỏng, duy trì áp suất bánh hơi và giữ sàn sạch để giảm lực cản.

Với xe tải nặng, bảo trì nên được coi là một phần của thiết kế khả năng điều hướng. Một lịch kiểm tra hữu ích cần tập trung vào độ rơ của ổ bánh và ổ xoay, mức mòn mặt lăn, khả năng quay tự do của từng caster, độ đồng đều chiều cao bánh và độ chắc của các điểm bắt vào khung.

Quan trọng hơn, hiệu quả nên được đo bằng lực, không chỉ dựa vào cảm giác người vận hành. Có thể sử dụng lực kế để đo lực đẩy cực đại khi khởi động và lực duy trì khi xe chạy ở tốc độ ổn định trên cùng một tuyến thử, cùng tải trọng. Sau mỗi thay đổi về bánh hoặc bố trí, lặp lại phép đo trong điều kiện tương đương sẽ cho biết giải pháp có thực sự giảm lực hay chỉ tạo cảm giác khác.

Trong một eTool về thao tác vật liệu, OSHA đưa ra mốc tham khảo yêu cầu hạn chế tải để lực đẩy cần thiết thấp hơn 50 lbf, khoảng 222 N, do lực đẩy cao hơn làm tăng nguy cơ chấn thương. Đây nên được hiểu là hướng dẫn công thái học trong bối cảnh OSHA nêu, không phải giới hạn thiết kế phổ quát cho tất cả xe đẩy công nghiệp.

Một quy trình tối ưu thực tế vì thế nên đi theo thứ tự: đo lực hiện tại, xác định vấn đề nằm ở lăn hay xoay, thay đổi một nhóm yếu tố, sau đó đo lại. Cách này giúp tránh việc thay toàn bộ bánh nhưng vẫn không biết yếu tố nào thực sự cải thiện khả năng điều hướng.

Muốn nâng khả năng điều hướng xe đẩy tải nặng, ưu tiên đầu tiên không phải đơn giản là chọn bánh “chịu tải lớn hơn”. Hệ thống cần được tối ưu đồng thời theo lực cản lăn, lực cản xoay, đường kính và vật liệu bánh, ổ bi, bố trí caster, phân bố tải và chất lượng mặt sàn.

Nếu xe chủ yếu chạy tuyến dài, cấu hình hai bánh cố định và hai bánh xoay thường giúp giữ hướng tốt hơn; nếu thường xuyên quay trong không gian hẹp, bánh xoay hoặc caster có khóa hướng linh hoạt hơn. Đường kính lớn, ổ bi phù hợp và mặt lăn được chọn đúng theo nền giúp giảm lực di chuyển, nhưng mỗi thay đổi đều có đánh đổi về độ êm, tiếng ồn, không gian xoay và tải tác động lên sàn. Hiệu quả cuối cùng nên được xác nhận bằng phép đo lực đẩy dưới đúng tải và đúng tuyến vận hành thực tế.
